Multipresa Filtrata con cablaggio interno a stella

Ciao a tutti
Sto costruendo una ciabatta per collegarci il mio secondo impiantino, "ino" nel senso che i suoi componenti danno voce al mio pc, non è l'impianto che utilizzo normalmente all'ascolto della musica.
Tra le migliaia di cose che ho sentito, mi è stato consigliato il cablaggio interno a stella, vorrei sapere secondo voi se così come l'ho cablato (è provvisorio, i cavi sono solo tenuti insieme con del nastro isolante, in attesa di sapere se posso collegarli al filtro) può andare bene.

L'idea è di collegare le "matasse" di cavi direttamente sui poli del filtro.
Ecco l’elenco dei materiali impiegati:

Contenitore Gewiss 16 posti vuoto GW28007
6 frutti bivalenti Gewiss GW20246
4 tappi
2 metri (stando laaaargo) di cavo di terra, fase e neutro
Filtro Schaffner FN9244-10-06

Un Dremel o equivalente per tagliare il contenitore (ha la plastica incisa a foro, dovendoci piazzare un IEC dobbiamo farlo diventare rettangolare) e due viti autofilettanti per fissare come si deve il filtro-iec al contenitore.

Un quarto d’ora di tempo (escluso quello per scrivere questo post qui sul forum )
Spesa totale attorno ai 60€

Di seguito le foto.
Grazie per risposte

Scusatemi, non mi ha fatto linkare le foto Devo attendere 7 giorni...

Dunedain ha scritto:Scusatemi, non mi ha fatto linkare le foto Devo attendere 7 giorni...

Non puoi linkare direttamente da Flickr

Te le ho messe io

Grazie infinite

io più che collegare le matasse direttamente al filtro userei dei morsetti a campana

Non posso linkarti immagini, comunque i morsetti di cui parli sono quelli tipo i mammut? La matassa passa da lì e poi viene rilanciata verso il filtro... right?

EDIT: mi correggo da solo, una ricerca in google ha chiarito il dubbio. Una volta che ho collegato le "matasse" al morsetto, secondo te (non sono una cima in elettronica) posso rilanciare verso il filtro (io dico rilanciare ma intendo sempliciemente far "uscire" un cavo da un punto per portarlo ad un altro) con un solo cavo o sono costretto a rilanciare con lo stesso numero di cavi?

Mi spiego meglio... al morsetto arrivo con 6 cavi (ho 6 cavi per terra, 6 per fase e 6 per neutro, deduco che io debba usare 3 morsetti a a campana), per rilanciare verso i poli del filtro devo uscire con altrettanti 6 cavi, o posso usarne uno solo per ogni morsetto?

No perchè li dentro inizia ad essere troppo affollato

Dunedain ha scritto:Non posso linkarti immagini, comunque i morsetti di cui parli sono quelli tipo i mammut? La matassa passa da lì e poi viene rilanciata verso il filtro... right?

EDIT: mi correggo da solo, una ricerca in google ha chiarito il dubbio. Una volta che ho collegato le "matasse" al morsetto, secondo te (non sono una cima in elettronica) posso rilanciare verso il filtro (io dico rilanciare ma intendo sempliciemente far "uscire" un cavo da un punto per portarlo ad un altro) con un solo cavo o sono costretto a rilanciare con lo stesso numero di cavi?

Mi spiego meglio... al morsetto arrivo con 6 cavi (ho 6 cavi per terra, 6 per fase e 6 per neutro, deduco che io debba usare 3 morsetti a a campana), per rilanciare verso i poli del filtro devo uscire con altrettanti 6 cavi, o posso usarne uno solo per ogni morsetto?

No perchè li dentro inizia ad essere troppo affollato

no, puoi tranquillamente uscire dai 3 mammut (a campana o anche passanti cioè forati ad entrambe le estremità, io ho usato quelli a campana perchè ho quelli in casa ) con 3 semplici cavi, uno per terra, uno per fase e uno per neutro, ovviamente questi 3 cavi vanno saldati al filtro e ricoperti con termorestringente se vuoi fare un lavoro pulitissimo.

P.S: il mammut ti serve solo come giunzione

cucicu ha scritto:io più che collegare le matasse direttamente al filtro userei dei morsetti a campana

Straquoto. Ci sono passato, con meno prese, e senza morsetti sarebbe un autentico incubo.

Miclaud ha scritto:

cucicu ha scritto:io più che collegare le matasse direttamente al filtro userei dei morsetti a campana

Straquoto. Ci sono passato, con meno prese, e senza morsetti sarebbe un autentico incubo.

e in ogni caso il cablaggio a stella è sicuramente la soluzione "meno peggio" per un impianto hifi casalingo attaccato alla comune presa a muro , anzi direi che è la soluzione migliore

Prima di tutto grazie a entrambi per le risposte

Ultima chiarificazione... guardate sto schema (abbiate pietà, fatto con Paint in trenta secondi...)



sarebbe giusto?

si, ma credo che avrai difficoltà a saldare 3 cavi sul pin del filtro.
prova ad unire insieme i 6 fili in un unico morsetto!

Grande!
Grazie mille
Domani vado a prendermi 'sti morsetti... a buon rendere!

Dunedain ha scritto:Grande!
Grazie mille
Domani vado a prendermi 'sti morsetti... a buon rendere!

de nada

cucicu ha scritto:

Dunedain ha scritto:Grande!
Grazie mille
Domani vado a prendermi 'sti morsetti... a buon rendere!

de nada

Cuci ormai sei onniscente cavi,elettricità,pannelli x casse fai di tutto...mi spaventi
ps i mammuth rettangolari sono fuori norma dal 74,ha fatto bene ad usare quelli a cappuccio tanto piu' che ormai girano solo quelli,è vero che il case è plastico ma forse è meglio che ci mette i coprifili sulle saldature ai morsetti del filtro...

valvolas ha scritto:

cucicu ha scritto:

Dunedain ha scritto:Grande!
Grazie mille
Domani vado a prendermi 'sti morsetti... a buon rendere!

de nada

Cuci ormai sei onniscente cavi,elettricità,pannelli x casse fai di tutto...
ps i mammuth rettangolari sono fuori norma dal 74,hai fatto bene ad usare quelli a cappuccio tanto piu' che ormai girano solo quelli

si mi piace
ma vedo che anche tu spazi dalle valvole alle ciabatte

le valvole??almeno...sono il mio cruccio:ronzano Ultimamente sono fortemente coinvolto sullo stato solido...

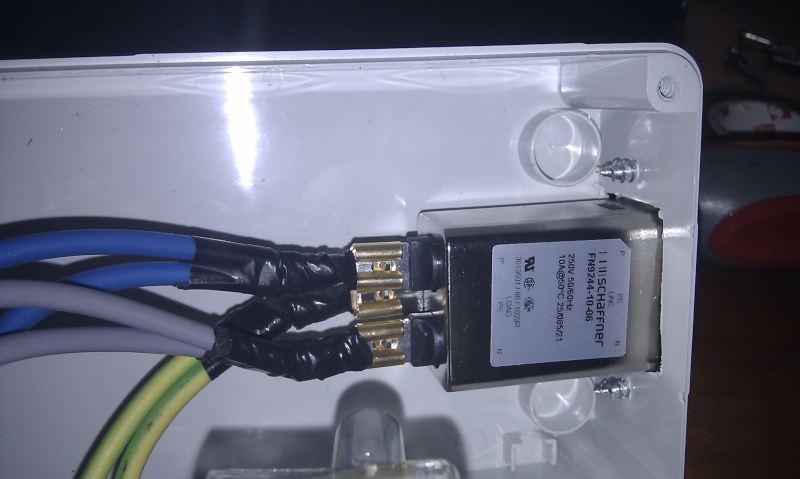

Ho appena chiuso la ciabatta dopo aver ultimato i collegamenti. L'unica cosa è che essendo difficoltoso (vista la sezione dei cavi), anzichè saldarlo ai poli del filtro, ho usato dei connettori faston, che ho poi ricoperto di nastro isolante.

Appena ho un minuto la proviamo... e vedo se do fuoco alla casa

Ecco le foto appena prima della "chiusura" e a lavoro completato.






Scusatemi, l'ultima foto è stata "tagliata" dal programma di upload

C'è da aggiornare la lista della spesa comunque... avendo fatto a meno del saldatore ci sono da aggiungere i morsetto a cappuccio (li ho pagati una rapina, 3€/6, di quelli grandi), i faston, il cui prezzo è incalcolabile... ne ho usati 3, ma li vendono minimo in sacchetti da 20, pagato 2€. Serve anche del nastro isolante, immagino però che ci sia in casa di tutti, quindi non lo conteggiamo, e per finire, se volete un lavoro ben fatto (e soprattutto se non volete imprecare in klingoniano quando cercherete di richiuderla) fascette per ordinare per bene i cavi.

Presto arriverà il nuovo modello con meno prese ma contenitore in legno!

uhmmm mamma quanti cavi e poi quei faston la in bella vista senza protezione ....

io sarei partito con dal filtro alla prima presa con un cavo da 2,5 mm2 e poi ponticellato con filo da 1,5 mm2 sfruttando il secondo buchino appaiato.

Comunque complimenti per il lavoro se non altro per essere riuscito a chiuderla (visto il numero di cavi)

Fat george ha scritto:
io sarei partito con dal filtro alla prima presa con un cavo da 2,5 mm2 e poi ponticellato con filo da 1,5 mm2 sfruttando il secondo buchino appaiato.

Ma così non sarebbe più cablata a stella, quindi non più come da requisito iniziale.

Ciao ragazzi, io non ho alcuna pretesa di aver fatto le cose come andrebbero fatte, anzi, proprio perchè è postato in "sos aiuto tecnico" vorrei invece essere cazziato qualora io faccia cose nel modo sbagliato. Parliamo di corrente elettrica e quì ci si lascia le penne se si commettono leggerezze
Ergo se ritenete che sia migliorabile (dal punto di vista della sicurezza, come resa ed efficacia per il momento, economicamente parlando, non posso permettermi di più) in qualcosa (ad esempio le protezioni dei faston, di cui parla Fat) vi prego di espormele!


Grazie

Ciao scusa forse sono of topic il contenitore per le prese l'hai preso in un negozzio di materiale elettrico? Non li riesco a trovare da nessuna parte porcaccia...

Sulla baya avevo trovato un venditore in tutta italia che ne vendeva uno della vimar, ma poi i frutti non riuscivo a trovarli.
Vai un un qualsiasi negozio di materiale elettrico (quelli che vendono elettrodomestici e cose per la casa... ma già nei centri commerciali grossi, tipo Obi o Cipir (che sarebbero i centri commerciali della mia zona... cose tipo Leroy Merlin) non ne hotrovati) e se non li ha te li ordina (come nel mio caso). Faccio presente che però io no abito in una zona "popolosa", quindi magari in città più grandi, i centri come appunto leroy merlin le hanno... ideale sarebbe avere un elettricista "di fiducia" a cui rompere un po' i maroni

Ti ho mandato un mp, controlla che mi è venuta in mente una cosa!

Miclaud ha scritto:

Fat george ha scritto:
io sarei partito con dal filtro alla prima presa con un cavo da 2,5 mm2 e poi ponticellato con filo da 1,5 mm2 sfruttando il secondo buchino appaiato.

Ma così non sarebbe più cablata a stella, quindi non più come da requisito iniziale.

Hai ragione Miclaud ci ho pensato solo dopo. Anche se a dire la verità sono un po scettico sull'effettivo risultato stella/non stella su 20 cm di cavo ma soprattutto sulla 220. Ovvio che "nessuno nasce imparato" e quindi ben felice di essere smentito/erudito. Privatamente ho consigliato di "nastrare" fino in fondo i faston ed in un prossimo futuro usare quelli con gli appositi cappucci coprifaston gommati per isolarli completamente e allo stesso tempo fare un lavoro più sicuro, bello e rifinito.

Fat george ha scritto:Privatamente ho consigliato di "nastrare" fino in fondo i faston ed in un prossimo futuro usare quelli con gli appositi cappucci coprifaston gommati per isolarli completamente e allo stesso tempo fare un lavoro più sicuro, bello e rifinito.

Questa è cosa buona e giusta

Sull'efficacia del cablaggio a stella non saprei dire. Io nel dubbio per la mia l'ho fatto, ma son quelle cose che fai della serie "non si sa mai"

Quei faston così vicini fanno paura
