Re: Sure electronics TK2050 le MODIFICHE

Da ilfungo Gio 1 Apr 2010 - 18:23

sasachess ha scritto:Che impedenza hanno le tue casse?

le cambio una volta ogni 3 giorni le casse Laughing

ma il fatto che suoni piano è una costante... tu dici che può dipendere da questo? le resistenze di cui parlo solo quelle sulla entrata non sull'uscita
ciao ... e comunque grazie F. Smile

Da sasachess Gio 1 Apr 2010 - 18:28

La potenza erogata dipende dal carico.
La TK2050 tipicamente eroga 50wrms su 8ohm.
La casa se non erro dichiara 100w su 4ohm, ma dubito le tue casse abbiano tale impedenza.

Da ilfungo Gio 1 Apr 2010 - 18:33

sasachess ha scritto:La potenza erogata dipende dal carico.
La TK2050 tipicamente eroga 50wrms su 8ohm.
La casa se non erro dichiara 100w su 4ohm, ma dubito le tue casse abbiano tale impedenza.

ah si hai ragione grazie... ma mi sa che suona piano anche per 50 watt... :-|
sta sera do sen'z altro un occhio alle resistenze....

Da LSR Ven 2 Apr 2010 - 12:22

Che guadagno ha il tuo preampli?

Per sapere se riesci a saturare l'ingresso del TC2000, collega la base di un transistor al piedino 18 (ovrldb) del TC2000 e fagli pilotare un LED. Quando di accende saturi.
Pag.15 del datasheet Tripath alla voce "OVRLDB".

Da pny73 Ven 2 Apr 2010 - 12:40

Se il tuo alimentatore ha una tensione di 24V dovresti avere:
-36w su 8ohm
-72w su 4ohm.

Per avere più potenza devi aumentare la tensione di alimentazione, i dati di potenza dichiarati sono riferiti
ad un'alimentazione di 30V.

Da ilfungo Ven 2 Apr 2010 - 13:42

pny73 ha scritto:Se il tuo alimentatore ha una tensione di 24V dovresti avere:
-36w su 8ohm
-72w su 4ohm.

Per avere più potenza devi aumentare la tensione di alimentazione, i dati di potenza dichiarati sono riferiti
ad un'alimentazione di 30V.

Ah molte grazie... allora spingerò al massimo l'alimentatore... e si... è opinabile che ora suoni come un 36W direi...
ciao grazie F.

Da ilfungo Ven 2 Apr 2010 - 13:48

LSR ha scritto:Che guadagno ha il tuo preampli?

Per sapere se riesci a saturare l'ingresso del TC2000, collega la base di un transistor al piedino 18 (ovrldb) del TC2000 e fagli pilotare un LED. Quando di accende saturi.
Pag.15 del datasheet Tripath alla voce "OVRLDB".

uso un rotel RSP-960ax di cui sono soddisfatto, ma non so che guadagno abbia, non l'ho trovato sull'owner manual. La modifica sul piedino 18 è interessante... ma direi che per farla necessitano doti da saldatore non indifferenti! che io non ho Very Happy

Da pny73 Ven 2 Apr 2010 - 14:00

.[/quote]
Ah molte grazie... allora spingerò al massimo l'alimentatore... e si... è opinabile che ora suoni come un 36W direi...
ciao grazie F.[/quote]

Facci sapere...ma dovresti sicuramente sentire la diffrenza!! Wink

Da ilfungo Ven 2 Apr 2010 - 14:07

pny73 ha scritto:
Facci sapere...ma dovresti sicuramente sentire la diffrenza!!

Giù fatto... l'alimentatore arriva a 26V... non sento nessuna differenza... in effetti con 2 V non so quanto guadagni ma certo non molto .... Sad

comunque sia per quanto "piano" suoni io non arrivo mai a più della metà della manopola del potenziometro del pre Smile

Da maran Ven 2 Apr 2010 - 14:11

ilfungo ha scritto:
pny73 ha scritto:Se il tuo alimentatore ha una tensione di 24V dovresti avere:
-36w su 8ohm
-72w su 4ohm.

Per avere più potenza devi aumentare la tensione di alimentazione, i dati di potenza dichiarati sono riferiti
ad un'alimentazione di 30V.
Ah molte grazie... allora spingerò al massimo l'alimentatore... e si... è opinabile che ora suoni come un 36W direi...
ciao grazie F.

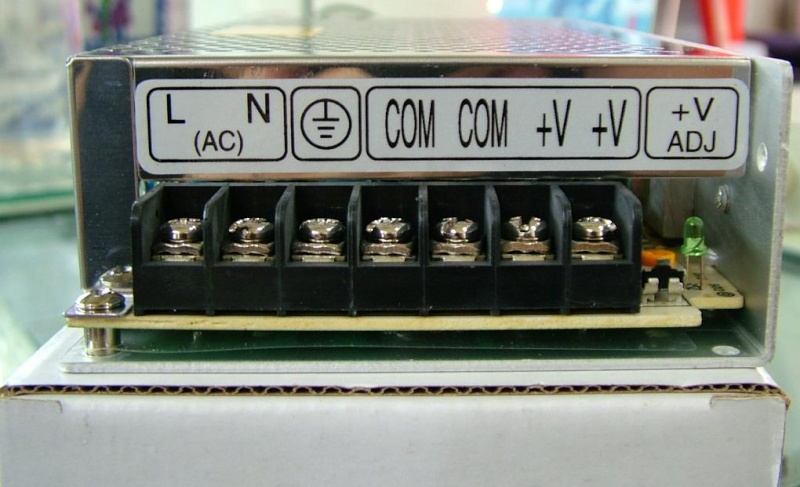

spingere al max l'alimentatore significa agire sul "potenziometro" V+ ADJ a vite dello switching?
Sure electronics TK2050 le MODIFICHE - Pagina 36 120w210

Sure electronics TK2050 le MODIFICHE - Pagina 36 120w210

come in foto? si gira in senso orario fino a...??

Da ilfungo Ven 2 Apr 2010 - 14:18

maran ha scritto:

spingere al max l'alimentatore significa agire sul "potenziometro" V+ ADJ a vite dello switching?

come in foto? si gira in senso orario fino a...??

si è stato quello che ho fatto io... che ho girato in senso orario... alla fine puoi usare un tester per a che voltaggio sei arrivato... fallo ad ali spento e occhio alla 220 Orrified

Da pny73 Ven 2 Apr 2010 - 14:19

ilfungo ha scritto:
pny73 ha scritto:
Facci sapere...ma dovresti sicuramente sentire la diffrenza!!
Giù fatto... l'alimentatore arriva a 26V... non sento nessuna differenza... in effetti con 2 V non so quanto guadagni ma certo non molto ....
comunque sia per quanto "piano" suoni io non arrivo mai a più della metà della manopola del potenziometro del pre

Con 26V dovresti arrivare circa a 42W su 8 ohm.

Da maran Ven 2 Apr 2010 - 14:22

se giro al max V+ ADJ la sure tk2050 rischia qualcosa?

Da ilfungo Ven 2 Apr 2010 - 14:30

maran ha scritto:se giro al max V+ ADJ la sure tk2050 rischia qualcosa?

un alimentatore può aumentare il suo voltaggio rispetto a quello dichiarato di 2/3 V non di più ... per cui no la sure non rischia nulla. ciao F.

Da maran Ven 2 Apr 2010 - 14:34

Bene ...

Da kuki Gio 24 Feb 2011 - 15:44

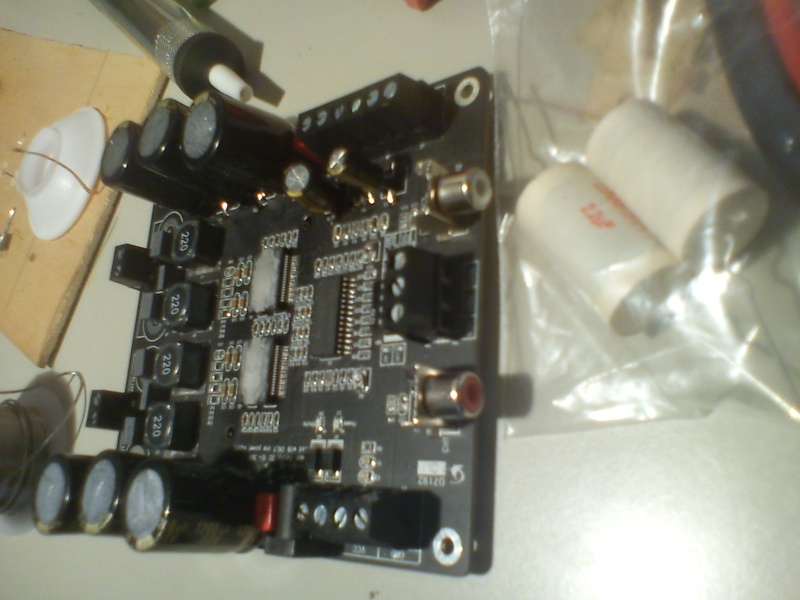

dopo vari mesi di sure liscia mi sono deciso a fare le varie modifiche..
questo è il risultato:
[img] Sure electronics TK2050 le MODIFICHE - Pagina 36 Dsc00011

Sure electronics TK2050 le MODIFICHE - Pagina 36 Dsc00011

[/img]
ho rimosso C17,C25,R14,R34 ponticellato C16,C24
sostituito C3 con 47uf, C4 con 100uf, C10 e C14 con 2.2 uf poliestere, C7 C8 C9 C11 C12 C13 con 1200 uf
va bene? posso provare ad accenderla senza far esplodere nulla?? Very Happy

quali componenti devo prendere per lo stadio d'uscita??
per le induttanze ho rispulciato tutto ma non sono riuscito a trovare un link, qualche anima pia mi potrebbe dire dove prenderle?
grazie Smile

Da ilfungo Gio 24 Feb 2011 - 16:31

kuki ha scritto:dopo vari mesi di sure liscia mi sono deciso a fare le varie modifiche..
questo è il risultato:
ho rimosso C17,C25,R14,R34 ponticellato C16,C24
sostituito C3 con 47uf, C4 con 100uf, C10 e C14 con 2.2 uf poliestere, C7 C8 C9 C11 C12 C13 con 1200 uf
va bene? posso provare ad accenderla senza far esplodere nulla??
quali componenti devo prendere per lo stadio d'uscita??
per le induttanze ho rispulciato tutto ma non sono riuscito a trovare un link, qualche anima pia mi potrebbe dire dove prenderle?
grazie

prendile da helder le induttanze, per quanto mi riguarda dopo le induttanze puoi lasciare tutto com'è!
non ho tempo e competenza per risponderti riguardo alle tue modifiche, sicuro non accendere senza condensatori d'ingresso, possibilmente metti anche il dissipatiore prima di accendere. Sentirai la diffenza non da poco!

Da kuki Gio 24 Feb 2011 - 16:54

grazie per la risposta.. le induttanze le ho trovate: http://cgi.ebay.com/Choke-coil-class-D-amplifiers-10uH-3A-/260739066023?pt=LH_DefaultDomain_0&hash=item3cb54268a7
dice però che non spedisce in Italia Surprised

ora provo a mandargli un messaggio..

Da icsnerdics Gio 24 Feb 2011 - 17:09

kuki ha scritto:grazie per la risposta.. le induttanze le ho trovate: http://cgi.ebay.com/Choke-coil-class-D-amplifiers-10uH-3A-/260739066023?pt=LH_DefaultDomain_0&hash=item3cb54268a7
dice però che non spedisce in Italia
ora provo a mandargli un messaggio..

ma va, spedisce e come se spedisce.
ci sono almeno 2 topic principali sulla sua roba.

Da kuki Gio 24 Feb 2011 - 17:47

icsnerdics ha scritto:
kuki ha scritto:grazie per la risposta.. le induttanze le ho trovate: http://cgi.ebay.com/Choke-coil-class-D-amplifiers-10uH-3A-/260739066023?pt=LH_DefaultDomain_0&hash=item3cb54268a7
dice però che non spedisce in Italia
ora provo a mandargli un messaggio..

ma va, spedisce e come se spedisce.
ci sono almeno 2 topic principali sulla sua roba.

ok, gli ho mandato una mail, ma ci sono alternative europee senza dover aspettare 2-3 settimane?
che altri componenti mi servono per il filtro?

Da icsnerdics Gio 24 Feb 2011 - 18:43

kuki ha scritto:
icsnerdics ha scritto:
kuki ha scritto:grazie per la risposta.. le induttanze le ho trovate: http://cgi.ebay.com/Choke-coil-class-D-amplifiers-10uH-3A-/260739066023?pt=LH_DefaultDomain_0&hash=item3cb54268a7
dice però che non spedisce in Italia
ora provo a mandargli un messaggio..

ma va, spedisce e come se spedisce.
ci sono almeno 2 topic principali sulla sua roba.
ok, gli ho mandato una mail, ma ci sono alternative europee senza dover aspettare 2-3 settimane?
che altri componenti mi servono per il filtro?

se devi ricostrurilo totalmente, condensatori da non ricordo quanto... credo 47uF e 22uF ti consiglio di scaricare il datasheet del ta2024, li c'è lo schema.
comunque forse da 41hz hanno le induttanze, controlla il sito, spediscono dal nord europa.

Da strobo70 Gio 25 Ago 2011 - 18:57

salve a tutti,scrivo qua che mi sembra la sez. piu' adatta.
allora:sono in attesa che mi arrivi una sure tk 2050,di preciso questa:
http://www.ebay.co.uk/itm/2-100w-TK2050-Class-T-AMP-Upgraded-volume-control-/110733554876?pt=UK_AudioTVElectronics_HomeAudioHiFi_Amplifiers&hash=item19c83bf4bc
viene venduta 'in bundle' con un potenziometro per il volume che si aggancia direttamente alla scheda,cioe' questo:
http://www.ebay.com/itm/ws/eBayISAPI.dll?ViewItem&item=350474713774&ssPageName=STRK:MESE:IT#ht_5636wt_957 .
secondo voi se decidessi di fare delle modifiche(sostituzione e rimozione di condensatori e resistenze,come illustrato in questo thread),potrei avere delle noie ?
ho cercato qualcosa a riguardo ,ma non ho trovato molto.
ho deciso di acquistare questa perche il potenziometro mi viene praticamente regalato....
grazie a chi mi sapra' aiutare,magari puo essere di aiuto anche ad altri. Smile

Da Barone Rosso Ven 26 Ago 2011 - 8:32

strobo70 ha scritto:salve a tutti,scrivo qua che mi sembra la sez. piu' adatta.
allora:sono in attesa che mi arrivi una sure tk 2050,di preciso questa:
http://www.ebay.co.uk/itm/2-100w-TK2050-Class-T-AMP-Upgraded-volume-control-/110733554876?pt=UK_AudioTVElectronics_HomeAudioHiFi_Amplifiers&hash=item19c83bf4bc
viene venduta 'in bundle' con un potenziometro per il volume che si aggancia direttamente alla scheda,cioe' questo:
http://www.ebay.com/itm/ws/eBayISAPI.dll?ViewItem&item=350474713774&ssPageName=STRK:MESE:IT#ht_5636wt_957 .
secondo voi se decidessi di fare delle modifiche(sostituzione e rimozione di condensatori e resistenze,come illustrato in questo thread),potrei avere delle noie ?

Non ho mai visto la scheda con pot.
Ma penso che dovresti valutare il caso e poi decidere come procedere e le due schede sembrano molto simili.

Resta sempre il rischio di mandare in fumo tutto con qualche errore, ma questo fa parte del audio-DIY in genere.

Da strobo70 Ven 26 Ago 2011 - 13:06

il mio dubbio sta' nel fatto che il controllo volume viene inserito ,tramite una schedina apposita,dove stanno i dip switch per il controllo del guadagno.Ora non ho idea se facendo le modifiche allo stadio di ingresso avrei dei problemi oppure no.grazie ancora Smile

Da Barone Rosso Ven 26 Ago 2011 - 17:52

strobo70 ha scritto:il mio dubbio sta' nel fatto che il controllo volume viene inserito ,tramite una schedina apposita,dove stanno i dip switch per il controllo del guadagno.Ora non ho idea se facendo le modifiche allo stadio di ingresso avrei dei problemi oppure no.grazie ancora

Il controllo volume dovrebbe trovarsi sul segnale di ingresso, quegli switch controllano il feedback del chip, quindi dovrebbero trovarsi su due percorsi diversi.

Ma non escluderei che abbiano messo il controllo volume sul feedback.

Controlla il percorso del segnale e vedi cosa fa ....
