help me schematic

Da robertor Ven 18 Dic 2009 - 16:24

preso dalla smania della costruzione vorrei rifare il JLH 1969.
il mio è su PCB cinesi e vorrei portarlo su 1000 fori.
più o meno ho sviluppato un disegno basato sul progetto originale.
questo è il progetto originale:

help me schematic Istant10

una cosa non riesco a capire neanche tramite datasheet e cioè come andrebbero montati i 2N3055 che sostituiranno gli MJ480.

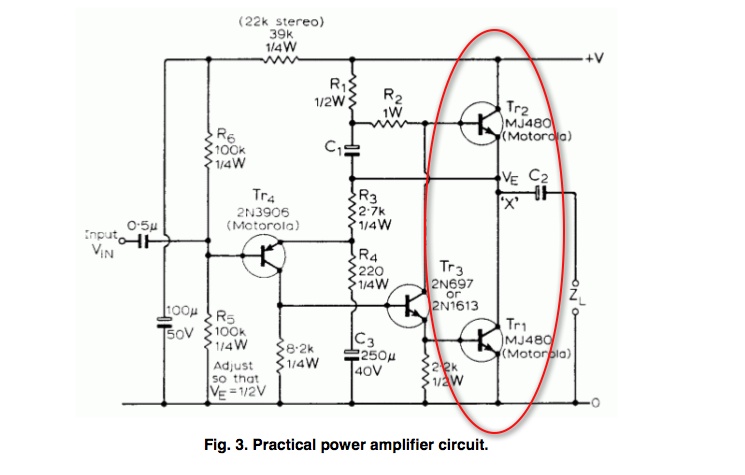

praticamente non riesco a sbrigare quello che è evidenziato in rosso:

help me schematic Istant11

questo invece è lo schema da datasheet del 2N3055:

help me schematic Istant13

dallo schema, con il simbolo del transistor posizionato come si vede, si avrebbe una massa(C) che va a V+, l'emitter che va all'altra massa e l'altro emitter che va allo 0 che poi diventerebbe anche il GND dell'ampli se non sbaglio.
tutto giusto sicuramente ma non vorrei montare il tutto e poi farmi fuori qualcosa in quanto ho montato rovescio un componente.
grassie

Da Fabio Ven 18 Dic 2009 - 17:55

La massa è una sola, quella a 0V.
L'ampli non è in simmetria complementare e necessida di condensatore di blocco in uscita.

help me schematic To310

Il transitor in alto ha il collettore (contenitore) collegato a V+, l'emettitore pin2 dello stesso va al collettore (contenitore) del transitor in basso e insieme al condensatore di accopiamento dell'AP.
L'emettitore pin2 del secondo transitor va a massa e i due pin1 sono le basi.
Fai attenzione ad isolare bene i contenitori dal dissipatore e ricontrolla col tester che non ci sia un corto.
Se temi di confondere il pin 1 (base) col 2 (emettitore) puoi usare il provadiodi del miltimetro digitale o l'Ohmmetro di uno analogico. Puoi individuare la base perchè conduce verso gli altri due ma in in solo verso.

Da robertor Ven 18 Dic 2009 - 18:15

grazie della spiegazione.
i piedini dei TO 3 sono individuabili anche da datasheet in quanto leggermente decentrati.
ora non mi resta che aspettare il materiale vintage e altro.
grassie

Da Fabio Ven 18 Dic 2009 - 18:25

robertor ha scritto:grazie della spiegazione.
i piedini dei TO 3 sono individuabili anche da datasheet in quanto leggermente decentrati.
ora non mi resta che aspettare il materiale vintage e altro.
grassie

A meno che non si ha già l'allimentatore sono comunque preferibili i finali a simmetria complementare, per intenderci quelli con trasitor NPN e PNP con alimentazione duale e senza condensatore di blocco.
Quella configurazione invece si trova sui vecchi amplificatori.
