DAC USB con PCM2704

Da giovyy Mar 9 Nov 2010 - 14:32

Ho "progettato" un DAC USB con buffer in uscita.
Come chip ho usato il PCM2704 e come Op-amp l'OPA2340, in modo da alimentare tutto da USB, senza alimentazione esterna.

A presto le foto..

Smile

Da madqwerty Mar 9 Nov 2010 - 15:37

foto e soprattutto SCHEMA ! Wink

Da giovyy Gio 18 Nov 2010 - 16:18

Ho montato il PCB, ma il pc dice "periferica non riconosciuta", c'è da installare qualche driver?
Un unico appunto, invece del quarzo da 12Mhz ne ho usato uno da 4Mhz..

Da Dan73 Gio 18 Nov 2010 - 16:58

giovyy ha scritto:Ho montato il PCB, ma il pc dice "periferica non riconosciuta", c'è da installare qualche driver?
Un unico appunto, invece del quarzo da 12Mhz ne ho usato uno da 4Mhz..

Io dovrei avere il 2704 e non ho installato driver.

Da giovyy Gio 18 Nov 2010 - 16:59

Dan73 ha scritto:
Io dovrei avere il 2704 e non ho installato driver.

Ok, allora sarà il quarzo da cambiare.. Hoping

Da giovyy Mer 24 Nov 2010 - 21:51

Cambiato il quarzo..ora però si avvia solo se tocco con la mano il pin SUSPEND, qualche soluzione?

EDIT: Bisogna portare a livello ALTO il suddetto pin, come?

Da icsnerdics Ven 3 Dic 2010 - 22:48

giovyy ha scritto:Cambiato il quarzo..ora però si avvia solo se tocco con la mano il pin SUSPEND, qualche soluzione?

EDIT: Bisogna portare a livello ALTO il suddetto pin, come?

dal datasheet leggi a quale tensione riconosce alto e vedi di tirarla fuori dallo schema, ma sopratutto credo tu lo mandi a livello basso toccandolo.
comunque sei andato avanti col progetto?

Da giovyy Ven 3 Dic 2010 - 23:33

Ciao, resta solo il problema del pin SUSPEND..
Il DAC suona meglio senza buffer in uscita, più profondo..

Anche se collego SUSPEND a massa non si avvia.. I see

Da icsnerdics Ven 3 Dic 2010 - 23:39

giovyy ha scritto:Ciao, resta solo il problema del pin SUSPEND..
Il DAC suona meglio senza buffer in uscita, più profondo..

Anche se collego SUSPEND a massa non si avvia..

foto e schema?

Da giovyy Ven 3 Dic 2010 - 23:44

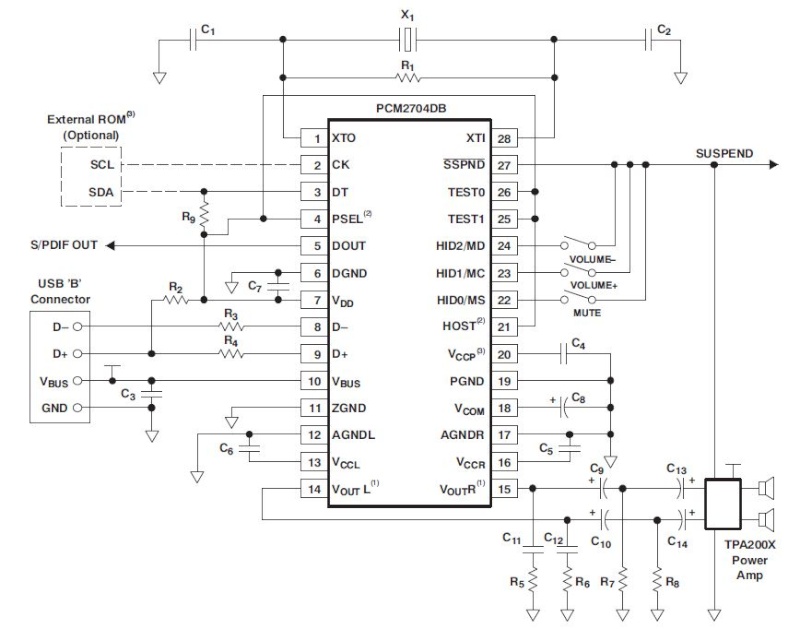

Ecco lo schema:
DAC USB con PCM2704 Cattur10

Per le foto domani..

Da giovyy Ven 3 Dic 2010 - 23:45

Dan73 ha scritto:
giovyy ha scritto:Ho montato il PCB, ma il pc dice "periferica non riconosciuta", c'è da installare qualche driver?
Un unico appunto, invece del quarzo da 12Mhz ne ho usato uno da 4Mhz..
Io dovrei avere il 2704 e non ho installato driver.

Ciao, avresti lo schema del tuo DAC?

Da icsnerdics Ven 10 Dic 2010 - 19:48

foto foto foto Very Happy

mi serve ispirazione.
hai anche un layout della pcb?

Da Dan73 Ven 10 Dic 2010 - 20:34

giovyy ha scritto:
Dan73 ha scritto:
giovyy ha scritto:Ho montato il PCB, ma il pc dice "periferica non riconosciuta", c'è da installare qualche driver?
Un unico appunto, invece del quarzo da 12Mhz ne ho usato uno da 4Mhz..
Io dovrei avere il 2704 e non ho installato driver.

Ciao, avresti lo schema del tuo DAC?

Ho aperto il dac è il 2705, non ho lo schema e non posso ricavarlo dalla pcb perche hotaudio l'ha impiastricciato con una colla opaca e si vede poco all'interno, si può provare sul suo sito.

Da giovyy Sab 1 Gen 2011 - 23:07

Ecco finalmente la foto(qualità non eccelsa):
DAC USB con PCM2704 01012011

(ho saldato delle resistenze SMD 0805!!)

Purtroppo il file della PCB l'ho perso..

Da icsnerdics Sab 1 Gen 2011 - 23:12

giovyy ha scritto:Ecco finalmente la foto(qualità non eccelsa):

(ho saldato delle resistenze SMD 0805!!)

Purtroppo il file della PCB l'ho perso..

ma io t'ammazzoooooooo Hehe

almeno hai una pcb in più? così magari lo provo anche io a giorni mi arrivano le resistenze 0805.

Da giovyy Dom 2 Gen 2011 - 10:25

icsnerdics ha scritto:
ma io t'ammazzoooooooo
almeno hai una pcb in più? così magari lo provo anche io a giorni mi arrivano le resistenze 0805.

Dovrei chiedere a Nino (inventiamo.net) se possiede ancora il master..
Le piazzole sono per componenti 1206, però le prime 2 resistenze in alto a sinistra le ho messe 0805 (il venditore ha sbagliato ad inviare).
