Re: Sondaggio Progetto ECO per T-Forum

[nd1967]

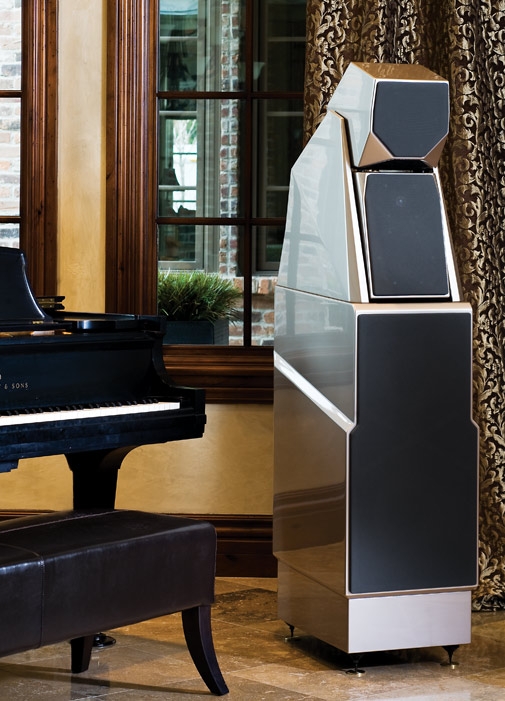

Ora il disegno l'ho iniziato e per ridurre i costi sono 3 scatole nel vero senso della parola

Domanda stupida.... la scatola del woofer non si può estendere in altezza per rendere il tutto più snello?

[thema2000ie]

E VIENI

O tipo così:


Però qui c'è il tweeter messo sopra senza "scatolina"..

[wasky]

Bruttissime

http://www.toutlehautparleur.com/kits-visaton/visaton-casablanca-mkiv-5979-p-1894.html

[thema2000ie]

Bruttissime

http://www.toutlehautparleur.com/kits-visaton/visaton-casablanca-mkiv-5979-p-1894.html

Aiuto!

[wasky]

Ora il disegno l'ho iniziato e per ridurre i costi sono 3 scatole nel vero senso della parola

Domanda stupida.... la scatola del woofer non si può estendere in altezza per rendere il tutto più snello?

Si volendo si ma, c'è il rapporto Aureo da tenere in considerazione Andrea anche se, a sta cosa non ci ho mai fatto caso

[rattaman]

roby intendo cosi

[wasky]

roby intendo cosi

anche io praticamente a Roma la chiamamo Na Tacchia solo meglio farla Triangolare e alzare il diffusore da terra

[vicarious]

Seguo con interesse la discussione

[rattaman]

[thema2000ie]

anche io praticamente a Roma la chiamamo Na Tacchia solo meglio farla Triangolare e alzare il diffusore da terra

Una cosa tipo le mie casse (certo le dimensioni sono diverse )?

[nd1967]

Si volendo si ma, c'è il rapporto Aureo da tenere in considerazione Andrea anche se, a sta cosa non ci ho mai fatto caso

Si immagino.... ma magari si può fare in modo che siano il più snelle possibile....
sempre se questo tuo amico... Aureo.... ce lo lasci fare



'na roba semplice tipo queste?

[rattaman]

Cmq il modo più semplice per risparmiare e fare un unico box con volumi interni separati si risparmi secondo me un 25-30%

[wasky]

Ecco queste sono semplici e massiccie ma la forma del progetto, viene come le KEF che ha postato Maurizio

Ricordiamoci che, ora non usiamo più un 25cm ma un 30cm Dayton Audio DC300 con Medio da 8" e Tweeter

[wasky]

Cmq il modo più semplice per risparmiare e fare un unico box con volumi interni separati si risparmi secondo me un 25-30%

Il problema è dove metti il Tw Gennaro, non puoi mettere un Tw a filo da 104mm di flangia o meno su un baffle dedicato ad un 30cm servirebbe una guida d'onda oppure decentrarlo quindi, un mare di simulazioni su AFW e un fottio di mobili buttati

C'è un motivo se ricorrono tutti a cassette separate ti fai il baffle a misura giusta e centri di emissione allineati

Per colpa di fenomeni correlazionati al Baffle si usa ora, mettere un Tw dietro il diffusore

[rattaman]

capisco

[Josto]

una curiosità, in quanti litri lavorerà il medio?

[wasky]

una curiosità, in quanti litri lavorerà il medio?

Pochi Josto credo che 14/15 litri vanno bene loro danno un VAS di 16,66 litri per una Fs di 73 Hz siamo molto più su pensavo ad una Fc con il woofer a 150 Hz

[Josto]

Mi è venuto in mente che costruendo solo frontale in mdf (un cerchio più un pannello) e due fondelli circolari - risulterebbe un frontale con i driver sullo stesso asse verticale - si potrebbero usare dei tubi in geberit (sono grigi e con la parete spessa) per realizzare l'unità medio alta, un po come le B&W Nautilus (eccetto per la sezione costante dei volumi dell'unità medio alta).

Si risparmierebbe sul mobile che andrebbe così realizzato solo per l'unità dei bassi, mentre per il resto basterebbe andare in un negozio di forniture idrauliche.

La profondità per il volume dell'unità medi con quel litraggio sarebbe però di 45 cm.

Un'altra cosa, con questo sistema si avrebbero Tweeter e medio vicinissimi, ne risulterebbe una distanza dei centri di emissione (ipotizzando un diametro del medio di 4" e del tweeter di 2") di 15/16 cm....e (344 m/s) / (16 cm) = 2150 Hz

[Skywalker]

Io ci sono al 99%.

Fatemi sapere se siete interessati che magari se contattiamo il falegname insieme ci fanno un po di sconto

[wasky]

Un'altra cosa, con questo sistema si avrebbero Tweeter e medio vicinissimi, ne risulterebbe una distanza dei centri di emissione (ipotizzando un diametro del medio di 4" e del tweeter di 2") di 15/16 cm....e (344 m/s) / (16 cm) = 2150 Hz

D'Appolito

Vediamo le polari e con Beranek che ci esce fuori, cmq la frequenza è quella tra TW e Medio Josto più o meno

cmq usa 345.000 per convenzione cosi non ci impicciamo

Beranek

F= ( 3 x C ) / ( 6,28 x a )

C velocità del suono=345000 mm/sec /
a raggio del cono dell’altoparlante in mm (da centro a centro sospensione)

[wasky]

Io ci sono al 99%.

Fatemi sapere se siete interessati che magari se contattiamo il falegname insieme ci fanno un po di sconto

Il tuo è con i CIARE ti stò disegnando il Mobile che poi mandiamo al Falegname per il preventivo te procedi in economia un pezzo alla volta

cmq non credo che te lo mette un botto Andrea se, sa che è un progetto comune e può replicare diversi cabinet

[piero7]

visto solo ora il post...

Resto sintonizzato robè

[wasky]

visto solo ora il post...

Resto sintonizzato robè

Io mi sono sintonizzato sul tuo ampli in classe A

Ho una batteria di Mundorf MLytic a casa uno spettacolo Pierino

[Skywalker]

Chiedo venia. Dal mobile mi sembravano simili.

Allora aspetto il disegno e poi sentiamo che dice il falegname :-)

[wasky]

Chiedo venia. Dal mobile mi sembravano simili.

Allora aspetto il disegno e poi sentiamo che dice il falegname :-)

Infatti lo sono la filosofia ( cazzo di espressione) è la stessa giovane Skywalker
