Modding Fenice 100...

Ciao a tutti,
Finalmente abbiamo trovato il tempo per modificare la Fenice 100 che Fabio ha implementato con un generoso PSU con trasformatore toroidale e che presto lavorerà collegato al PreFet.
Prima di iniziare ho effettuato un ascolto con il mio impianto "di sopravvivenza" qui in campagna con lettore dvd Samsung e diffusori Digitex Alma (autocostruiti con progetto modificato) per potere poi paragonarlo, a modifiche effettuate, con la nuova configurazione, con e senza pre attivo.

Innanzi tutto occorre individuare nel lato inferiore l'ultimo condensatore in serie al segnale ed eliminarlo dissaldandolo.
Per entrambi i canali si trovano sotto i contatti del potenziometro del volume VR1:


(Chiedo scusa per la cattiva qualità delle foto ma a disposizione ho solo la compatta dei miei)

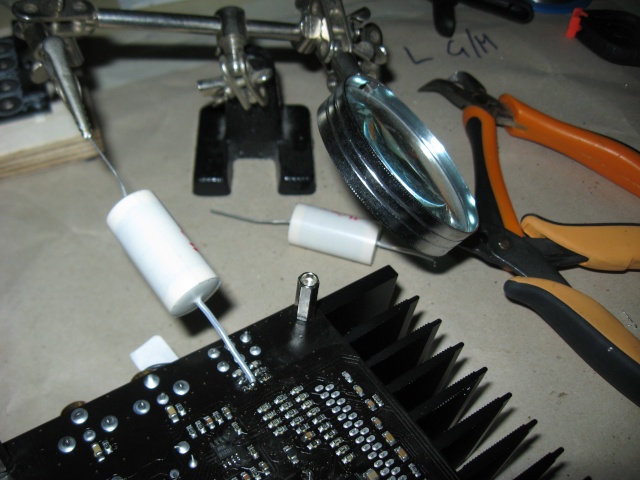

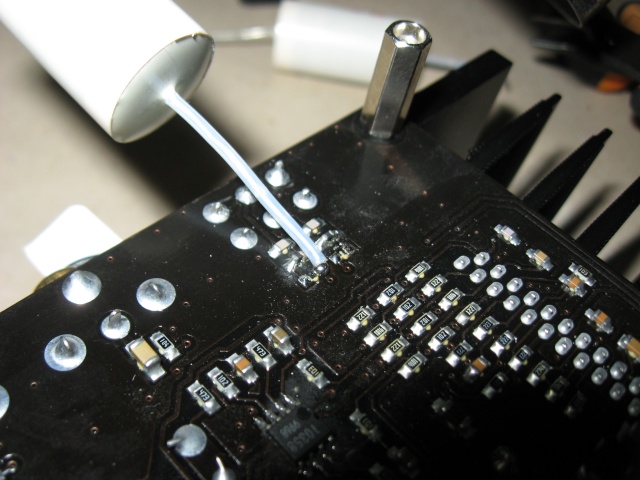

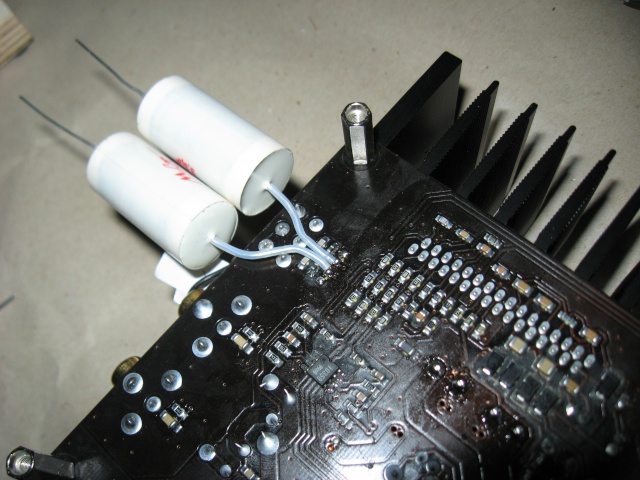

Sulle piazzole centrali si saldano i terminali dei nuovi condensatori, preventivamente isolati con due guaine in teflon o in termoretraibile:

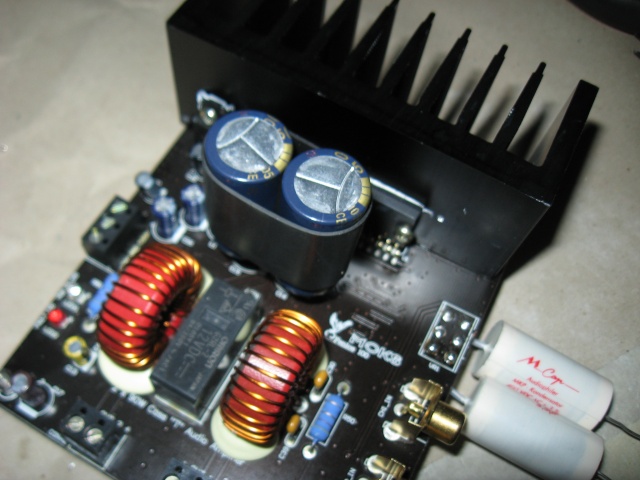

L'altra modifica effettuata è stata la sostituzione dei due condensatori di booster da 470uF con due Panasonic FC da 2200uF:

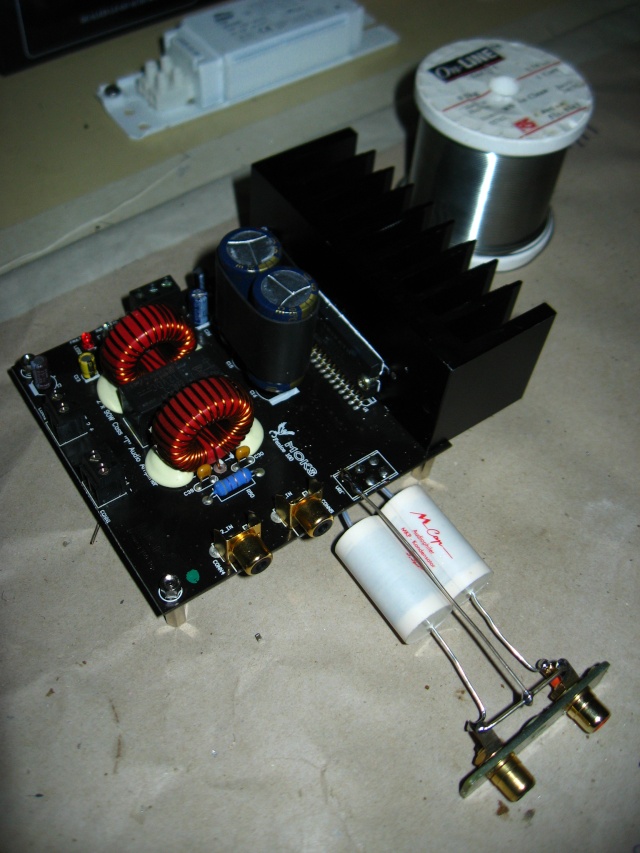

Ed ecco la scheda pronta per le prime prove!!!



Purtroppo qui non ho uno scanner per postare lo schema originale e quello modificato della sezione ingressi. Cercherò almeno di fare una foto al disegno domattina...

A presto,
v

Bravo Vincenzo e sentirai come suona!!

Ivan ha scritto: Bravo Vincenzo e sentirai come suona!!

Cavolo, come suona!!! Ancora i condensatori non sono rodati, ma è da brivido! la timbrica si è completamente stravolta. La freddezza e la leggera nasalità del medio-alto sono spariti!
La cosa che impressiona di più è proprio la qualità timbrica, prima principale neo del Fenice 100, ora suo punto di forza: il "fandango" di Boccherini mi ha fatto venire la pelle d'oca. Sorprende anche la ricostruzione della scena. Già molto buona in partenza, adesso è radiografica: molto larga e profonda, con un centro ben focalizzato e stabile.
Della definizione non dico nulla, tanto chi ha un classe T sa di cosa parlo

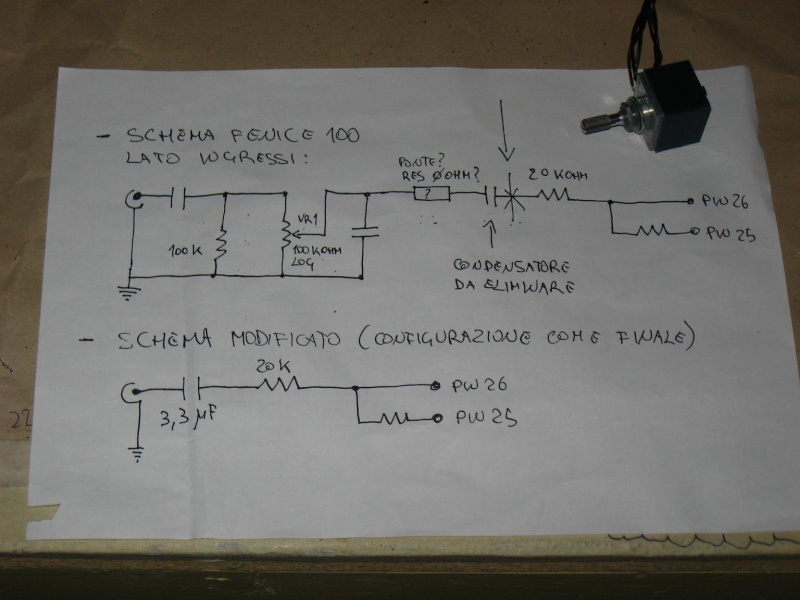

Come promesso, ecco lo schema:



Grzie ancora a Maurizio per le "dritte"!
Buona Musica!
V

Spostato fra i progetti.

Un lavoro semplice e senza troppi intoppi che quasi tutti possono fare è sempre utile.
Se vuoi completare l'opera metti qualche foto dello stadio di alimentazione.

Il punto di saldatura del condensatore non è un po' debole, non si potevano sfruttare le piazzole del potenziometro e magari dei cavetti, purtroppo con i reofori al primo colpo a volte salta il condensatore, parlo per la mia esperienza a me mi è capitato qualche volta, con il cavetto flessibile al condensatore si evita il problema.

Ma c'è questa grande potenza in più rispetto al 2024 o no?

Ciao.

"Ma c'è questa grande potenza in più rispetto al 2024 o no? "

Domanda a cui vorrei anche io una risposta certa date le mie esperienze negative con il Fenice 100

Quando ho letto di questo fenice 100 moddato da Vincent , mi è venuta subito in mente il piccolo dramma personale dell'orso polare supino ...

meral964 ha scritto:Ma c'è questa grande potenza in più rispetto al 2024 o no?

speedster ha scritto:"Ma c'è questa grande potenza in più rispetto al 2024 o no? "

Ragazzi lo dico per la terza volta su questo forum (poi taccio ) il finale Fenice100 versione MaurArte da me ascoltato per più di 10giorni ha potenza da vendere rispetto al 2024.
Non so se la scheda sia diversa, non so se Maurizio ci abbia preso in giro (ovviamente scherzo) ma il fenice100 da me ascoltato è impressionante per potenza, pulizia e timbrica.

meral964 ha scritto:Il punto di saldatura del condensatore non è un po' debole, non si potevano sfruttare le piazzole del potenziometro e magari dei cavetti

Sì, si può fare sfruttando i terminali stessi del potenziometro, ma occorre eliminare tutti gli altri componenti dello stadio d'ingresso originale. Per irrobustire un po' il tutto, ho usato un cavo rigido argentato per la massa da 1,5mmq. Essendo sul lato opposto, controbilancia i condensatori. Se si fa attenzione a maneggiare la scheda, non ci sono problemi, visto che con i terminali si arriva direttamente alle prese RCA.

Quanto alla potenza, i 45W per canale (diffusori da 8 ohm) si sentono eccome! Però mi pare doveroso ricordare che il guadagno della scheda non è affatto sufficiente per un uso come integrato: con un lettore cd non si arriva al clipping. Più tardi farò le prove col PreFet, sia con le pile transistor che con le pile al piombo.

A presto...
v

schwantz34 ha scritto:Quando ho letto di questo fenice 100 moddato da Vincent , mi è venuta subito in mente il piccolo dramma personale dell'orso polare supino ...

Si consola prendendo il sole

X Vincent:
Ovviamente complimenti.
Il Fenice 100 e' quello venduto da T.hifi?

bonghittu ha scritto:Il Fenice 100 e' quello venduto da T.hifi?

credo venga importato/venduto in prima battuta da S3 Shop..
per il link diretto chiedi a Schwantz

schwantz34 ha scritto:Quando ho letto di questo fenice 100 moddato da Vincent , mi è venuta subito in mente il piccolo dramma personale dell'orso polare supino ...

madqwerty ha scritto:

bonghittu ha scritto:Il Fenice 100 e' quello venduto da T.hifi?

credo venga importato/venduto in prima battuta da S3 Shop..
per il link diretto chiedi a Schwantz

Moderazione
Per evitare polemiche e offtopic del tutto inutili spero che la cosa si fermi qui.

Oltre al fatto che tutti in questo forum sanno dove procurarsi un fenice 100.

Eccomi ! Caro Marco , ne aprofitto immediatamente per riportare il link del nostro beneamato sponsor , http://www.s3shop.it/index1.html , ove potrai approvvigionarti di amplificatori dal prezzo esiguo ma con una resa sonora senza pari ,
tenetemi aggiornato .
Una buona mattinata a tutti .

madqwerty ha scritto:
credo venga importato/venduto in prima battuta da S3 Shop..

Quella di T.hifi e' una versione "GT" derivata dalla stessa !??!?!

Dico questo perche' nella prova dell'ampli finito si parla di una
scheda modificata. Semplice curiosita'.

bonghittu ha scritto:Quella di T.hifi e' una versione "GT" derivata dalla stessa !??!?!

a giudicare dalle foto e dall'assenza di descrizioni,
la Fenice100 venduta da T-HiFi dovrebbe essere original al 100%
(nella pagina di fianco si vede la "loro" Fenice20, chiaramente tiuccata sia dalle foto che dalla descrizione)
negli ampli finiti in effetti si nomina una qualche "elaborazione" ma non specificano cosa e come..
magari per curiosità prova a sentirli, quelle pagine della F20 e della F100 non vengono aggiornate da tempo immemore..

Provata con il Prefet alimentato a 25 V con due pile al piombo da 12V in serie: Il guadagno è quello giusto, la scena sonora resta invariata e migliora la gamma bassa (in dinamica e impatto).

Direi una bella coppia!
Spero di trovare il tempo per confrontarlo col 2024 (Sure modificata)...

A presto,
v

Ivan ha scritto:

meral964 ha scritto:Ma c'è questa grande potenza in più rispetto al 2024 o no?

speedster ha scritto:"Ma c'è questa grande potenza in più rispetto al 2024 o no? "

Ragazzi lo dico per la terza volta su questo forum (poi taccio ) il finale Fenice100 versione MaurArte da me ascoltato per più di 10giorni ha potenza da vendere rispetto al 2024.
Non so se la scheda sia diversa, non so se Maurizio ci abbia preso in giro (ovviamente scherzo) ma il fenice100 da me ascoltato è impressionante per potenza, pulizia e timbrica.

Solo per aggiungere che l'accoppiata pre-valvolare Maurarte + Fenice 100 Maurarte è tutta l'estate che mi sta regalando un'ascolto incredibile sia accoppiata con le CV in firma che con le vecchie JBL TLX8 che uso come muletti....di potenza e controllo ce n'è...eccome!!!

P.S. ...le ho provate anche con le "La Scala" di un amico e... anche lì....quasi nessun problema di pilotaggio!!

Ragazzi sto vedendo, causa mancanza (voluta) connessione nella casa al mare, solo adesso le foto della mia scheda modificata da Vincenzo, immaginate la vo glia di ascoltarlo . Rispondendo a sciuarze sull'acquisto, sai che non ricordo dove l'ho presa, acquistata su ebay nel 2006 ma non ricordo dove, l'alimentazione l'ho presa da Aldoni.
Un sincero grazie a Vincenzo per la disponibilità, e non mi stancherò mai di dire quanto ammiro sempre stupito l'arte con cui realizza i lavori, nelle piccole e grandi cose riesce a dare quel tocco in più che rende speciale il lavoro eseguito.
Quando avrò la scheda sottomano vi prometto minuziosa recensione sul valore aggiunto delle modifiche, impreziosita dal fatto che liscia l'ho ascoltata per due anni.
buone ferie

Scoperto cos'è l'oggetto misterioso dello schema: è una piccola induttanza smd.

Gran bel lavoro vince!!

già immagino come potrà venire il ta3020

Ciao sono alle prese anche io con il Fenice 100,
ti chiedo un paio di informazioni:
-che capacità hanno gli Mcap in serie al segnale?
-io vorrei installare un potenziometro log. Alps serie Blu da 50K che ho in casa dovrei quindi fare un altro tipo di modifica,installare magari i cap delle pre su una millefori vicina al fenice 100 poi con cavettini di buona qualità saldarmi alle piazzoline SMD e sostituire pari pari il cap smd di serie!

Frullo82 ha scritto:Ciao sono alle prese anche io con il Fenice 100,
ti chiedo un paio di informazioni:
-che capacità hanno gli Mcap in serie al segnale?
-io vorrei installare un potenziometro log. Alps serie Blu da 50K che ho in casa dovrei quindi fare un altro tipo di modifica,installare magari i cap delle pre su una millefori vicina al fenice 100 poi con cavettini di buona qualità saldarmi alle piazzoline SMD e sostituire pari pari il cap smd di serie!

Ti avevo risposto via mp
a monte degli Mcap non va nulla, quindi perché tornare sulle piste? IMHO sono passaggi e giunzioni inutili...

Buongiorno,

mi sono imbattuto in questo bel post, anche io ho una fenice100.
Vorrei sapere una cosa... io ho piazzato il pot prima dell'ingresso RCA,
in pratica è come un pre passivo. Poi ho tolto il pot originale e ponticellato
la scheda con dei cavetti.
Nella foto vedo che invece, al posto del potenziometro, non c'è niente...
Se volessi provare la modifica, come dovrei fare ? Tolgo i ponti, metto
i condensatori e lascio il mio potenziometro dove è (cioè a monte) ?


grazie

marco

Fai attenzione che dopo il ponte sulla scheda c'è un condensatore da eliminare o bypassare.
Solitamente si usa RCA --> potenziometro --> condensatori ingresso e vai sul ponte da eliminare bypassando il condensatore sulla scheda.

Ciao.

CIao, grazie

solo per essere sicuro di aver capito, non vorrei fare l'arrosto:
i due condensatori da aggiungere sono da 3,3uF
i due condensatori di booster sono da 2200uf, ma quale tensione ?
io avrei trovato QUESTI, ma sono 16v...
(da Audiophonics devo prendere anche altre cose)

Fai attenzione che dopo il ponte sulla scheda c'è un condensatore da eliminare o bypassare.

ti riferisci a quello di cui si parla al primo post:

Innanzi tutto occorre individuare nel lato inferiore l'ultimo condensatore in serie al segnale ed eliminarlo dissaldandolo.
Per entrambi i canali si trovano sotto i contatti del potenziometro del volume VR1:

... giusto ?

solitamente si usa RCA --> potenziometro --> condensatori ingresso

quindi se faccio prima potenziometro e poi ingresso RCA... non cambia nulla ?


ciao

Marco
