Pre-Phono TNT-InDiscreto by DF
Ciao,
devo dire che la sorgente che mi dà più soddisfazioni è proprio il giradischi, mi sono quindi deciso finalmente a realizzare il pre-phono TNT-InDiscreto e di condividere con voi le fasi del progetto.
Per chi non lo conoscesse ecco il link al progetto ufficiale di TNT:
http://www.tnt-audio.com/clinica/indiscreto.html
Da non dimenticare la realizzazione di Ivan, si possono prendere parecchi spunti per la realizzazione:
https://www.tforumhifi.com/autocostruzione-f31/pre-phono-tnt-indiscreto-t830.htm
La mia realizzazione seguirà il progetto originale di TNT, mi sono permesso di rifare i pcb per adattarli ai componenti che sono riuscito a trovare.
Partiamo quindi dalla lista del materiale, ho selezionato componenti di qualità ma senza esagerare sul prezzo, ci sono tutte resistenze allo strato metallico all'1%, condensatori in polipropilene, elettrolitici di qualità media e trasformatore toroidale.
Io mi rifornisco di solito da Distrelec ed RS components, quindi riporto nella lista del materiale i codici dei componenti ed il riferimento dove li ho presi, ho fatto due ordini per prendere il materiale al miglior prezzo dalle due parti , tenete presente che se superate 80 euro iva esclusa su Distrelec le spese di spedizione sono gratis:
Elenco la lista componenti informato xls oppure csv:
http://www.webalice.it/ambrosi.marco/phono/pre-phono.xls
http://www.webalice.it/ambrosi.marco/phono/pre-phono.csv
Dove ho messo gli asterischi è perché sono gli stessi componenti e li ho segnati una volta sola con la quantità totale.

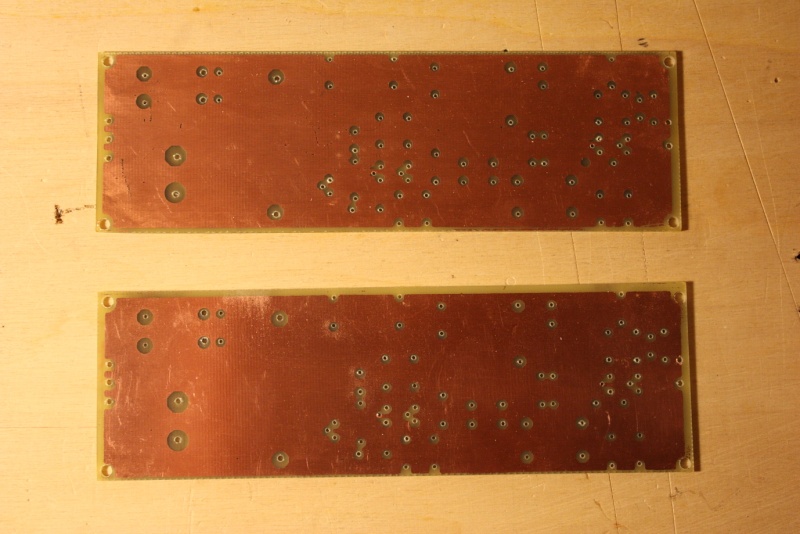

Per i PCB ho usato Eagle come software di progettazione ed il risultato è il seguente:
Alimentazione, pcb monofaccia:

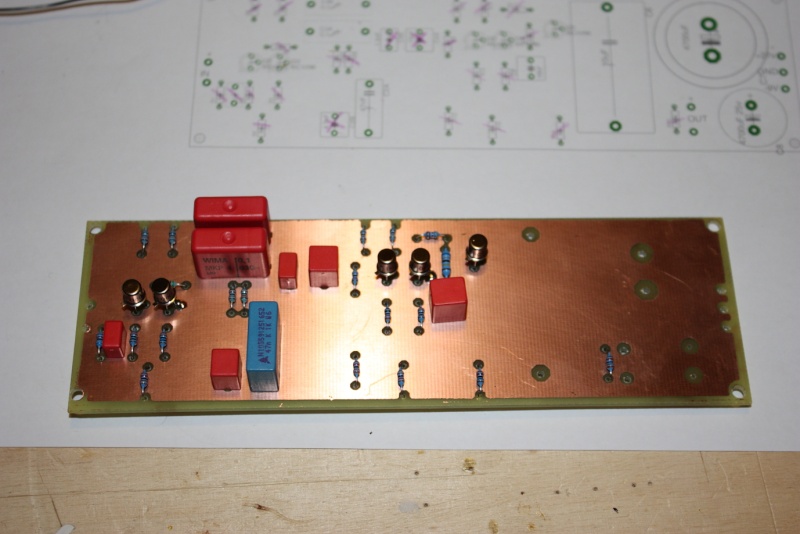

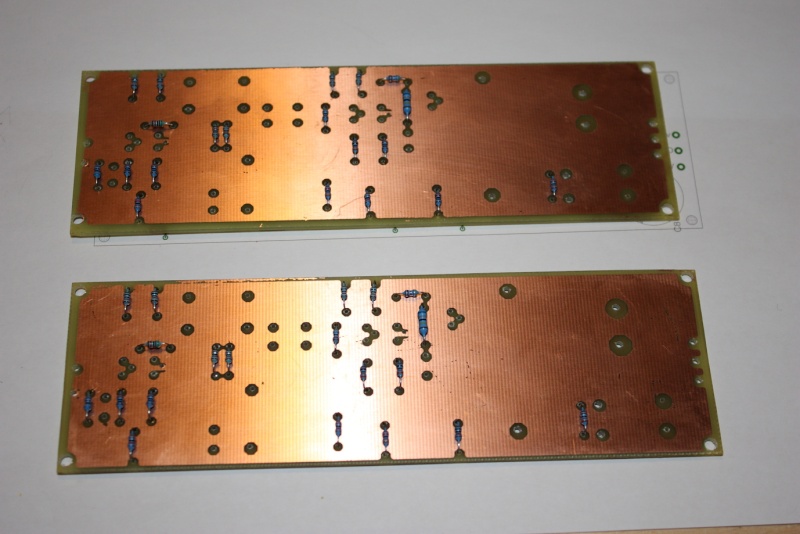

Pre-phono, pcb doppiafaccia:
Voglio mantenere lo spirito free del progetto di TNT quindi ho messo a disposizione i file del progetto di eagle, qui potete scaricarli:
Alimentazione
http://www.webalice.it/ambrosi.marco/phono/Pre_phono_PSU.sch
http://www.webalice.it/ambrosi.marco/phono/Pre_phono_PSU.brd
Pre-Phono
http://www.webalice.it/ambrosi.marco/phono/Pre_phono.sch
http://www.webalice.it/ambrosi.marco/phono/Pre_phono.brd
Stò ancora aspettando tutti i componenti, poi verificherò che la misura delle varie piedinature sia corretta, in caso contrario modificherò le pcb e poi procederò con la realizzazione.
Attenzione, non ho ancora realizzato le PCB quindi non mi assumo responsabilità sul loro malfunzionamento, per avere conferma che tutto funzioni bene dovete attendere che lo realizzi
Se avete consigli da darmi sulla realizzazione ... sono tutto orecchie
Ciao alla prossima puntata
Marco

devo dire che la sorgente che mi dà più soddisfazioni è proprio il giradischi, mi sono quindi deciso finalmente a realizzare il pre-phono TNT-InDiscreto e di condividere con voi le fasi del progetto.
Per chi non lo conoscesse ecco il link al progetto ufficiale di TNT:
http://www.tnt-audio.com/clinica/indiscreto.html
Da non dimenticare la realizzazione di Ivan, si possono prendere parecchi spunti per la realizzazione:
https://www.tforumhifi.com/autocostruzione-f31/pre-phono-tnt-indiscreto-t830.htm
La mia realizzazione seguirà il progetto originale di TNT, mi sono permesso di rifare i pcb per adattarli ai componenti che sono riuscito a trovare.
Partiamo quindi dalla lista del materiale, ho selezionato componenti di qualità ma senza esagerare sul prezzo, ci sono tutte resistenze allo strato metallico all'1%, condensatori in polipropilene, elettrolitici di qualità media e trasformatore toroidale.
Io mi rifornisco di solito da Distrelec ed RS components, quindi riporto nella lista del materiale i codici dei componenti ed il riferimento dove li ho presi, ho fatto due ordini per prendere il materiale al miglior prezzo dalle due parti , tenete presente che se superate 80 euro iva esclusa su Distrelec le spese di spedizione sono gratis:
Elenco la lista componenti informato xls oppure csv:
http://www.webalice.it/ambrosi.marco/phono/pre-phono.xls
http://www.webalice.it/ambrosi.marco/phono/pre-phono.csv
Dove ho messo gli asterischi è perché sono gli stessi componenti e li ho segnati una volta sola con la quantità totale.
Per i PCB ho usato Eagle come software di progettazione ed il risultato è il seguente:
Alimentazione, pcb monofaccia:
Pre-phono, pcb doppiafaccia:
Voglio mantenere lo spirito free del progetto di TNT quindi ho messo a disposizione i file del progetto di eagle, qui potete scaricarli:
Alimentazione
http://www.webalice.it/ambrosi.marco/phono/Pre_phono_PSU.sch
http://www.webalice.it/ambrosi.marco/phono/Pre_phono_PSU.brd
Pre-Phono
http://www.webalice.it/ambrosi.marco/phono/Pre_phono.sch
http://www.webalice.it/ambrosi.marco/phono/Pre_phono.brd
Stò ancora aspettando tutti i componenti, poi verificherò che la misura delle varie piedinature sia corretta, in caso contrario modificherò le pcb e poi procederò con la realizzazione.
Attenzione, non ho ancora realizzato le PCB quindi non mi assumo responsabilità sul loro malfunzionamento, per avere conferma che tutto funzioni bene dovete attendere che lo realizzi
Se avete consigli da darmi sulla realizzazione ... sono tutto orecchie
Ciao alla prossima puntata
Marco
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
Re: Pre-Phono TNT-InDiscreto by DF
Bravo Marco... e grazie delal condivisione.
Per curiosità in che case lo inserirai?
Per curiosità in che case lo inserirai?
_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967- Moderatore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX
Re: Pre-Phono TNT-InDiscreto by DF
nd1967 ha scritto:Bravo Marco... e grazie delal condivisione.
Per curiosità in che case lo inserirai?
Ciao Andrea,
avevo in mente di usare due Galaxy GX148 misurano 124 x 230 x 40 mm , uno per l'alimentazione e uno per le due schede pre, sto' anche cercando alternative ma ne trovo poche ... ogni consiglio è ben accetto.
PS: quando lo finirò dovremmo organizzare un sfida tra Ming DA e InDiscreto
Ciao
Marco
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
Re: Pre-Phono TNT-InDiscreto by DF
quando lo finirò dovremmo organizzare un sfida tra Ming DA e InDiscreto
Italia batte Cina 2-0
Bel lavoro,complimenti.
Re: Pre-Phono TNT-InDiscreto by DF
Ma li vuoi fare separati per isolarli?Dreamflyer ha scritto:
avevo in mente di usare due Galaxy GX148 misurano 124 x 230 x 40 mm , uno per l'alimentazione e uno per le due schede pre, sto' anche cercando alternative ma ne trovo poche ... ogni consiglio è ben accetto.
perchè non un unico Galaxy 230 x 230? o 230 x 280?
Di iscuro.... ma stai attento che se perdo poi ti tocca frmene uno anche a me (spesato ovviamente)Dreamflyer ha scritto:
PS: quando lo finirò dovremmo organizzare un sfida tra Ming DA e InDiscreto
Magari ti pago in vinili!!!!
Maurizio... dici che l'Indiscreto batte il mio Ming Da?MaurArte ha scritto:Italia batte Cina 2-0 :
_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967- Moderatore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX
Re: Pre-Phono TNT-InDiscreto by DF
Complimenti Marco, farai un altro capolavoro, as usual!
Probabilmente se usi il toroidale otterrai un buon lavoro anche con un contenitore solo ma io tifo sempre per i due telaind1967 ha scritto:
Ma li vuoi fare separati per isolarli?
perchè non un unico Galaxy 230 x 230? o 230 x 280?
Ivan- Giovane Saggio del Forum
- Data d'iscrizione : 11.02.08
Numero di messaggi : 4915
Località : Penisola
Impianto : Ctrl+C, Ctrl+V.
Re: Pre-Phono TNT-InDiscreto by DF
nd1967 ha scritto:
Ma li vuoi fare separati per isolarli?
perchè non un unico Galaxy 230 x 230? o 230 x 280?
Ivan ha scritto:
Probabilmente se usi il toroidale otterrai un buon lavoro anche con un contenitore solo ma io tifo sempre per i due telai
Si la mia idea era usare due contenitori separati per evitare che ci siano disturbi tra alimentazione e sezione pre, così è anche consigliato da TNT e da Ivan .
Comunque prima di acquistare il contenitore e di inscatolarlo farò qualche prova se crea disturbi la vicinanza del trasformatore al pre.
nd1967 ha scritto:
Di iscuro.... ma stai attento che se perdo poi ti tocca frmene uno anche a me (spesato ovviamente)
Magari ti pago in vinili!!!!
certo ma solo se sono vinili rari
Sarà una bella partitaMaurArte ha scritto:Italia batte Cina 2-0 :
Ciao
Marco
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
Re: Pre-Phono TNT-InDiscreto by DF
Occhio che di quelli ne ho... ma mi sa che devi farmene tre di Indiscreto per certa robaDreamflyer ha scritto:nd1967 ha scritto:
Magari ti pago in vinili!!!!
certo ma solo se sono vinili rari
_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967- Moderatore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX
Re: Pre-Phono TNT-InDiscreto by DF
Marco...come sempre un' ottima realizzazione!!
Mi permetto solo un consiglio...perché non scrivi a Lucio di TNT e gli invi i file!?
Mi permetto solo un consiglio...perché non scrivi a Lucio di TNT e gli invi i file!?
K8- Membro classe bronzo
- Data d'iscrizione : 18.07.08
Numero di messaggi : 1194
Località :
Impianto :
Re: Pre-Phono TNT-InDiscreto by DF
K8 ha scritto:Marco...come sempre un' ottima realizzazione!!
Mi permetto solo un consiglio...perché non scrivi a Lucio di TNT e gli invi i file!?
Ma che cosa bellissima rileggerti qui sul forum invece!
_________________
T-Forum, non solo classe T.
www.tforumhifi.com
Silver Black- Amministratore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 16700
Località : Bassano del Grappa
Provincia : Vicenza
Occupazione/Hobby : Sviluppatore software - Istruttore di Muay Thai / Kick boxing
Impianto :
pre: S.M.S.L. Sanskrit 10th
ampli: Behringer A800 (220 W @ 8 Ohm, 400 W @ 4 Ohm, 800 W in mono)
diffusori: Cerwin Vega XLS-215 (126x43x53.5 cm, 53 Kg cad., 95 db/W/m, 6 Ohm, 2 woofer da 38 cm, midrange da 17 cm, tweeter a cupola a tromba, 500 W, 38 Hz - 20 KHz)
sorgente: Sony BDP-S370 (lettore DVD/Blue-Ray e stazione multimediale streaming via rete cablata)
cavi segnale: Monster Cable MKII
cavi potenza: Qed Micro
- Spoiler:
Re: Pre-Phono TNT-InDiscreto by DF
K8 ha scritto:Marco...come sempre un' ottima realizzazione!!
Mi permetto solo un consiglio...perché non scrivi a Lucio di TNT e gli invi i file!?
Ciao e bentornato!
Bella idea, quando l'avro finito mandero i file a TNT ed il link a quasto post, ma prima voglio completarlo per essere sicuro che funzioni bene e non ci siano problemi ... non si sa mai
Ciao
Marco
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
Re: Pre-Phono TNT-InDiscreto by DF
io l'ho realizzato in 2 telai e tenuti a circa 70 cm l'uno dall'altro altrimenti ronzava.
Re: Pre-Phono TNT-InDiscreto by DF
robertor ha scritto:io l'ho realizzato in 2 telai e tenuti a circa 70 cm l'uno dall'altro altrimenti ronzava.
Che tipo di trasformatore hai usato ? classico oppure toroidale ?
Grazie
Marco
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
Re: Pre-Phono TNT-InDiscreto by DF
uso un trafo credo toroidale di quelli sigillati inscatolati in plastica insomma, 0-15 0-15.
forse dirò una ca@@@@a ma occhio alle resistenze con i valori particolari.
guarda te ma io le metterei con i valori standard più prossimi al valore nominale della resistenza stessa.
credo che 2Ω di differenza non pregiudichino la buona riuscita di questo progetto.
come mia esperienza non usare i panasonic FC, è già abbastanza asciutto di suo sto pre phono e se ci metti anche gli FC, che alle mie orecchie sono un po' troppo cristallini, potrebbe diventare troppo radiografante.
imho logicamente.
se me ne farei un altro credo che userei per quanto è possibile tutta roba russa o pio o pept al posto dei film cond.
certo che lo spazio sulla tua PCB come su quella originale è molto esiguo, per usare i pio o i pept dovrebbe essere almeno grande il doppio.
i wima MKP o gli ero KP vengono strapazzati dai cond russi e al costo di 1/10.
poi quest'ultimi hanno delle capacità di tenuta in tensione di lavoro molto alte nel senso che un 200v AC puoi usarlo tranquillamente fino a 250v AC se non di più senza problemi di surriscaldamento o deformazione o addirittura scoppio.
forse dirò una ca@@@@a ma occhio alle resistenze con i valori particolari.
guarda te ma io le metterei con i valori standard più prossimi al valore nominale della resistenza stessa.
credo che 2Ω di differenza non pregiudichino la buona riuscita di questo progetto.
come mia esperienza non usare i panasonic FC, è già abbastanza asciutto di suo sto pre phono e se ci metti anche gli FC, che alle mie orecchie sono un po' troppo cristallini, potrebbe diventare troppo radiografante.
imho logicamente.
se me ne farei un altro credo che userei per quanto è possibile tutta roba russa o pio o pept al posto dei film cond.
certo che lo spazio sulla tua PCB come su quella originale è molto esiguo, per usare i pio o i pept dovrebbe essere almeno grande il doppio.
i wima MKP o gli ero KP vengono strapazzati dai cond russi e al costo di 1/10.
poi quest'ultimi hanno delle capacità di tenuta in tensione di lavoro molto alte nel senso che un 200v AC puoi usarlo tranquillamente fino a 250v AC se non di più senza problemi di surriscaldamento o deformazione o addirittura scoppio.
Re: Pre-Phono TNT-InDiscreto by DF
Grazie robertor per le tue info, per le resistenze no problem le ho trovate tutte del valore giusto, per i condensatori ho preso tutti wima per i polipropilene e gli elettrolitici sono nippon chemi-com KMG ... speriamo che suoni bene, le mie aspettative sono alte
Ciao
Marco
Ciao
Marco
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
Re: Pre-Phono TNT-InDiscreto by DF
l'ho montato anch'io con i wima MKP, ero KP, etc etc.
ora vorrei provare a rifarlo senza resistenze a strato metallico e con i PEPT e i PIO.
la tecnica per stampare la basetta c'è quindi ..... tentar non nuoce.
farei anche 2 basette per il phono in modo da lavorarci meglio e avere più spazio.
ora vorrei provare a rifarlo senza resistenze a strato metallico e con i PEPT e i PIO.
la tecnica per stampare la basetta c'è quindi ..... tentar non nuoce.
farei anche 2 basette per il phono in modo da lavorarci meglio e avere più spazio.
Re: Pre-Phono TNT-InDiscreto by DF
Mi sono arrivati tutti i componenti, ho aggiustato gli schemi ed ho aggiornato i file con la versione definitiva.
Ho quindi messo in funzione il mio nuovo bromografo http://t-class.niceboard.org/diy-miscellanea-f60/bromografo-diy-t3564-15.htm#96940 ed è saltato fuori il PCB dell'alimentatore:
Non è il massimo della precisione , ma come primo PCB sono abbastanza soddisfatto
- si parte con le resistenze
- poi con i diodi (attenzione rispettare il verso corretto)
- si procede con i condensatori C7 e C9 e con i due integrati TL431 (attenzione rispettare il verso corretto degli integrati)
- procediamo con i due mosfet, attenzione anche qui al verso e alla sigla IRF630 sul ramo positivo e IRF9630 sul ramo negativo
- e per finire procediamo con tutti i condensatori elettrolitici, stando sempre attenti ad inserirli con la polarità corretta
Questo è il lato saldature:
A questo punto ho testato se funziona ed è tutto ok! solo una nota, questo alimentatore per come è stato progettato impiega circa 20-40min per arrivare alla tensione di lavoro, quindi non spaventatevi se appena lo accendete non trovate nessuna tensione in uscita
... continua
Ciao
Marco
Ho quindi messo in funzione il mio nuovo bromografo http://t-class.niceboard.org/diy-miscellanea-f60/bromografo-diy-t3564-15.htm#96940 ed è saltato fuori il PCB dell'alimentatore:
Non è il massimo della precisione , ma come primo PCB sono abbastanza soddisfatto
- si parte con le resistenze
- poi con i diodi (attenzione rispettare il verso corretto)
- si procede con i condensatori C7 e C9 e con i due integrati TL431 (attenzione rispettare il verso corretto degli integrati)
- procediamo con i due mosfet, attenzione anche qui al verso e alla sigla IRF630 sul ramo positivo e IRF9630 sul ramo negativo
- e per finire procediamo con tutti i condensatori elettrolitici, stando sempre attenti ad inserirli con la polarità corretta
Questo è il lato saldature:
A questo punto ho testato se funziona ed è tutto ok! solo una nota, questo alimentatore per come è stato progettato impiega circa 20-40min per arrivare alla tensione di lavoro, quindi non spaventatevi se appena lo accendete non trovate nessuna tensione in uscita
... continua
Ciao
Marco
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
Re: Pre-Phono TNT-InDiscreto by DF
Procediamo con il Pre-phono, ecco i pcb:
anche questi non sono il massimo della precisione, ma mi accontento, come pcb fatte in casa sono ok.
Si parte sempre ad assemblare dai componenti più piccoli quindi le resistenze, in questo caso ho inserito uno spessore di cartone in modo da tenerle leggermente alzate e non farle toccare su piano di massa:
poi li ho tolti
si procede quindi con i piccoli condensatori e i transistor inserendoli nel verso corretto.
Le basi dei transistor Q2 e Q4 vanno collegati alle linee di massa dei due canali vicino a C1 ed R10 rispettivamente.
e per finire i montano i due elettrolitici ed il polipropilene da 10uF
ecco i pcb finiti
retro
ora passiamo ai test ... a presto
Ciao
Marco
anche questi non sono il massimo della precisione, ma mi accontento, come pcb fatte in casa sono ok.
Si parte sempre ad assemblare dai componenti più piccoli quindi le resistenze, in questo caso ho inserito uno spessore di cartone in modo da tenerle leggermente alzate e non farle toccare su piano di massa:
poi li ho tolti
si procede quindi con i piccoli condensatori e i transistor inserendoli nel verso corretto.
Le basi dei transistor Q2 e Q4 vanno collegati alle linee di massa dei due canali vicino a C1 ed R10 rispettivamente.
e per finire i montano i due elettrolitici ed il polipropilene da 10uF
ecco i pcb finiti
retro
ora passiamo ai test ... a presto
Ciao
Marco
Ultima modifica di Dreamflyer il Mer 30 Dic 2009 - 15:51 - modificato 1 volta.
Dreamflyer- Membro di riguardo
- Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Provincia : VR
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT
schwantz34- Membro classe diamante
- Data d'iscrizione : 28.10.08
Numero di messaggi : 15857
Località : Caerdydd
Provincia : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...
Re: Pre-Phono TNT-InDiscreto by DF
Lavoro deliziosamente pulito e ordinato, un piacere per gli occhi, sei davvero bravo. Complimenti!
Alessandro Asborno- Membro di riguardo
- Data d'iscrizione : 09.03.08
Numero di messaggi : 850
Provincia : Minopoli
Impianto : Compattone
Re: Pre-Phono TNT-InDiscreto by DF
Marco......
"tout simplement magnifique travail mon cher ami!"
"tout simplement magnifique travail mon cher ami!"
K8- Membro classe bronzo
- Data d'iscrizione : 18.07.08
Numero di messaggi : 1194
Località :
Impianto :
DACCLOR65- Gran Cerimoniere
- Data d'iscrizione : 04.02.09
Numero di messaggi : 19633
Località : Sicilia, Italia!
Provincia : Panormus City
Impianto : GPL
Amplificatore: ONKYO A933
Diffusori: PARADIGM MONITOR 9
Sorgenti: SACD DENON DCD 1500-AE, PHILIPS CDR 600, PHILIPS DVDR 3355, TOSHIBA SD-3300
Tape: JVC TD-V662
Cuffia: SONY MDR IF-140
Liquida: PIONEER BDP-170-K + SAMSUNG M3 Portable Series
Re: Pre-Phono TNT-InDiscreto by DF
se non hai disturbi strani con la rete elettrica prova a togliere la vaschetta filtrata di alimentazione.
Re: Pre-Phono TNT-InDiscreto by DF
fantastico, complimentissimi
lavoro veramente pulito
lavoro veramente pulito
supergiovanissimo- Interessato
- Data d'iscrizione : 05.11.08
Numero di messaggi : 96
Località : Porto s. Elpidio
Provincia : variabile
Occupazione/Hobby : topo d'appartamento/PITTURA fotografia falegnameria hifi e autocostruzione
Impianto : Amplificatore X + Casse Y
