Pioneer DV-610AV modifiche e miglioramenti
Questo multilettore economico acquistabile sulla baia intorno ai 180 Euro è una buona base di partenza.
La meccanica Orion sia pur economica è molto silenziosa. La costruzione è piuttosto curata ed il DAC BB PCM1742 a mio avviso suona bene.
Le modifiche hanno riguardato, l'alimentazione,la componentistica e lo stadio di uscita originariamente basato su RC4580

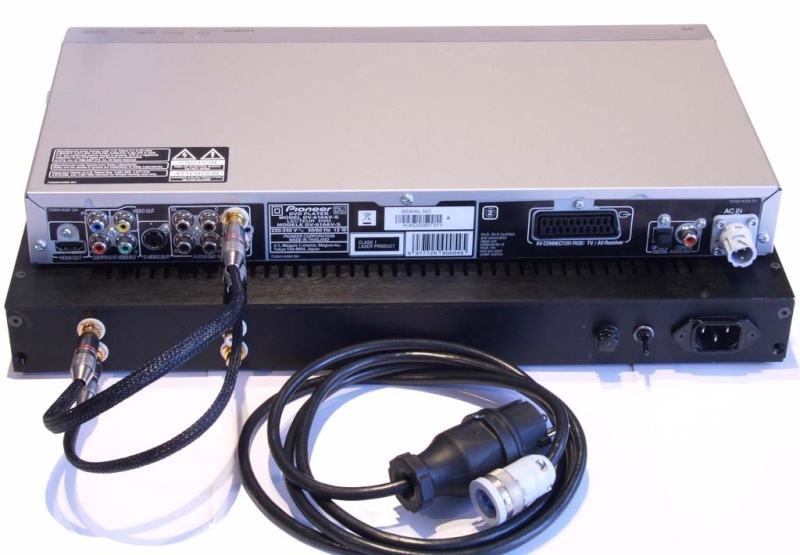

Il cavo di alimentazione (tipo radiolina) è stato sostiuito con cavo schermato. Il connettore di alimentazione adottato è di origine militare.
Sono stati sostituiti e bypassati vari condensatori di alimentazione così come le capacità intorno al DAC.

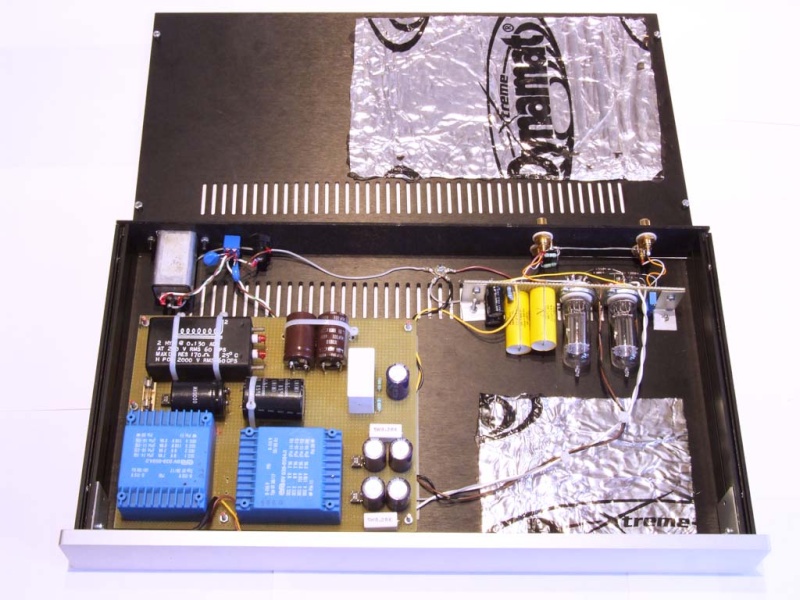

Lo stadio di uscita è stato sostituito prendendo il segnale direttamente all'uscita del DAC ed adottando un filtro passivo a 3 poli seguito da uno stadio di amplificazione/buffer valvolare 0 feedback. L'alimentazione dello stadio a valvole è del tipo CLCRC con induttanza militare blindata.

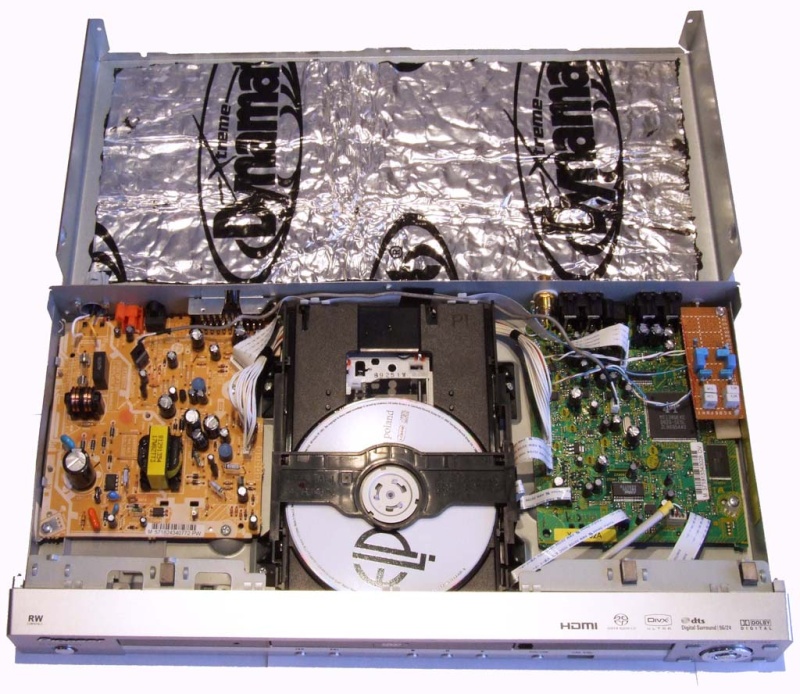

Ove possibile per smorzare le vibrazioni ho applicato del Dynamat Extreme
Il suono a mio avviso è molto migliorato in tutti i parametri.
La meccanica Orion sia pur economica è molto silenziosa. La costruzione è piuttosto curata ed il DAC BB PCM1742 a mio avviso suona bene.
Le modifiche hanno riguardato, l'alimentazione,la componentistica e lo stadio di uscita originariamente basato su RC4580
Il cavo di alimentazione (tipo radiolina) è stato sostiuito con cavo schermato. Il connettore di alimentazione adottato è di origine militare.
Sono stati sostituiti e bypassati vari condensatori di alimentazione così come le capacità intorno al DAC.
Lo stadio di uscita è stato sostituito prendendo il segnale direttamente all'uscita del DAC ed adottando un filtro passivo a 3 poli seguito da uno stadio di amplificazione/buffer valvolare 0 feedback. L'alimentazione dello stadio a valvole è del tipo CLCRC con induttanza militare blindata.
Ove possibile per smorzare le vibrazioni ho applicato del Dynamat Extreme
Il suono a mio avviso è molto migliorato in tutti i parametri.
Re: Pioneer DV-610AV modifiche e miglioramenti
Bel lavoro Maurizio, complimenti.
Lo vedrei benissimo su un Teac VRDS 10, noto per la sua meccanica e il suo buon dac (chechè se ne dica il dac7 ha molto da dire imho), ma con uno stadio d'uscita (come al solito) teribbile
Lo vedrei benissimo su un Teac VRDS 10, noto per la sua meccanica e il suo buon dac (chechè se ne dica il dac7 ha molto da dire imho), ma con uno stadio d'uscita (come al solito) teribbile
albamaiuscola- Membro classe argento
- Data d'iscrizione : 02.12.08
Numero di messaggi : 2505
Località : x
Impianto : x
Re: Pioneer DV-610AV modifiche e miglioramenti
Il problema del 90% dei lettori è lo stadio di uscita penoso.
Un multilettore da supermercato da 80 Euro con un buono stadio di uscita può mettere in seria difficoltà lettori da 1000 Euro...
Un multilettore da supermercato da 80 Euro con un buono stadio di uscita può mettere in seria difficoltà lettori da 1000 Euro...
Re: Pioneer DV-610AV modifiche e miglioramenti
Complimentei, bel lavoro (ma questo non è certo una sorpresa )!
P.s.: e vedo per i test utilizzato un cd di prova da intenditori...
P.s.: e vedo per i test utilizzato un cd di prova da intenditori...
pallapippo- Membro classe oro
- Data d'iscrizione : 20.02.08
Numero di messaggi : 5514
Provincia : Pistoia (Montecatini Terme)
Impianto :- Spoiler:
- Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)
giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;
liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;
pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)
finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;
casse: Sonus Faber "Concerto" Grand Piano.
cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.
distr. di rete: by bobby052cavihifi.
Re: Pioneer DV-610AV modifiche e miglioramenti
pallapippo ha scritto:
P.s.: e vedo per i test utilizzato un cd di prova da intenditori...
Certamente!!!
Re: Pioneer DV-610AV modifiche e miglioramenti
Ottimo lavoro!
Volevo sapere se le modifiche sono valide anche per il suo fratellino, il 410V.
Volevo sapere se le modifiche sono valide anche per il suo fratellino, il 410V.
zwan- Affezionato
- Data d'iscrizione : 29.05.10
Numero di messaggi : 135
Località : Ancona
Impianto :
Re: Pioneer DV-610AV modifiche e miglioramenti
zwan ha scritto:Ottimo lavoro!
Volevo sapere se le modifiche sono valide anche per il suo fratellino, il 410V.
Non conosco il DAC del 410V. Il tutto andrebbe adattato.
Re: Pioneer DV-610AV modifiche e miglioramenti
MaurArte ha scritto:zwan ha scritto:Ottimo lavoro!
Volevo sapere se le modifiche sono valide anche per il suo fratellino, il 410V.
Non conosco il DAC del 410V. Il tutto andrebbe adattato.
Col 610 condivide la pcb e lo stadio di uscita, ma non c'e' il dac del 610 (fa tutto il Mediatek 1389 se non ho capito male).
Ecco le foto del DV410 (la pcb e' meno popolata del 610):
https://2img.net/r/ihimizer/g/img1546ru.jpg/
Ultima modifica di andreac il Ven 3 Set 2010 - 14:40 - modificato 1 volta.
andreac- Membro classe bronzo
- Data d'iscrizione : 22.09.09
Numero di messaggi : 1045
Occupazione/Hobby : Tecnico aeronautico / motociclismo, basket
Re: Pioneer DV-610AV modifiche e miglioramenti
MaurArte ha scritto:Il problema del 90% dei lettori è lo stadio di uscita penoso.
Un multilettore da supermercato da 80 Euro con un buono stadio di uscita può mettere in seria difficoltà lettori da 1000 Euro...
Quoto quotissimo!
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Pioneer DV-610AV modifiche e miglioramenti
Quindi se il 410 condivide lo stadio d'uscita con il 610 dovrebbe essere un buon lettore ?
zwan- Affezionato
- Data d'iscrizione : 29.05.10
Numero di messaggi : 135
Località : Ancona
Impianto :
Re: Pioneer DV-610AV modifiche e miglioramenti
zwan ha scritto:Quindi se il 410 condivide lo stadio d'uscita con il 610 dovrebbe essere un buon lettore ?
Ieri mi sono tolto una curiosità,
ho visto com'è la sinusoide in uscita con carico 10K Ohm e 47K Ohm a 50, 100, 1000, 10000, 16000 e 20000 Hz (-20, -10, -6, -3, 0 dBFS)...RABBRIVIDIAMO
Migliora un pò da -6 in su...
Tra -20 e -10 il livello di uscita oscilla tra 150 e 250 mV RMS
Invece quella di un vecchio Philips CD560 e' perfetta a qualsiasi livello.
andreac- Membro classe bronzo
- Data d'iscrizione : 22.09.09
Numero di messaggi : 1045
Occupazione/Hobby : Tecnico aeronautico / motociclismo, basket
Re: Pioneer DV-610AV modifiche e miglioramenti
Che circuitazione hai usato per il bufer?
Avresti qualche schema?
Grazie
Avresti qualche schema?
Grazie
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: Pioneer DV-610AV modifiche e miglioramenti
Grazie Maurizio... come sempre ottimo lavoro... MA
1) Il lettore in questione è piuttosto "vecchio", nel seso che era uscito più o meno nel 2008 e adesso è fuori produzione. Anche la Pioneer lo ha archiviato nel suo database
http://www.pioneer.eu/it/products/archive/DV-610AV-S/index.html
Solo per dire che magari non è facile trovarlo nuovo.
Magari usato invece potrebbe pure essere un affare
2) Mi mi sorge spontanea una domanda... o meglio è un stimolo.
Visto che ormai il BluRay sta prendendo piede e non è un fuco di paglia come il SACD... perchè non fai una qualche "ricerchina" anche sui lettori BR?
Sono o non sono un rompiballe?
_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967- Moderatore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX
Re: Pioneer DV-610AV modifiche e miglioramenti
nd1967 ha scritto:
Grazie Maurizio... come sempre ottimo lavoro... MA
1) Il lettore in questione è piuttosto "vecchio", nel seso che era uscito più o meno nel 2008 e adesso è fuori produzione. Anche la Pioneer lo ha archiviato nel suo database
http://www.pioneer.eu/it/products/archive/DV-610AV-S/index.html
Andrea, infatti il thread di Maurizio risale a settembre 2010 ...
pallapippo- Membro classe oro
- Data d'iscrizione : 20.02.08
Numero di messaggi : 5514
Provincia : Pistoia (Montecatini Terme)
Impianto :- Spoiler:
- Sorgenti:
cdp: Advance Acoustic MCD 203, modificato (con GE Jan 5751)
giradischi: Pioneer PL-112D; testina: Audio-Techica AT95 EB;
liquida:Asus Eee PC 1001PX; software: wtfplay; cavo usb: Audioquest Cinnamon;dac: SMSL M7;
pre: Yaqin MS-12B modificato da MaurArte (valvole Mullard CV4003 KB/D e Tungsol 12AX7)
finale: Connexelectronic TA3020 V2a con alimentatore A1000SMPS, il tutto modificato ed assemblato da Vincenzo;
casse: Sonus Faber "Concerto" Grand Piano.
cavi segnale: XLR ---> RCA by Vincenzo; Mogami "Stentor";
cavi potenza: Transparent HP 14-4 (biwiring)
cavi alimentazione: by Vincenzo; by bobby052cavihifi; A.V.A.
distr. di rete: by bobby052cavihifi.
schwantz34- Membro classe diamante
- Data d'iscrizione : 28.10.08
Numero di messaggi : 15857
Località : Caerdydd
Provincia : Caerdydd
Impianto : minimalista, uso un vecchio walkman con gli auricolari...
Re: Pioneer DV-610AV modifiche e miglioramenti
Il cappello non gli permette di sintonizzarzi con i raggi cosmici e per questo si confonde
Re: Pioneer DV-610AV modifiche e miglioramenti
Azz.... è vero... ma in mia difesa, spettabile corte, posso dire di essermi attaccato all'ultimo messaggio senza dar caso alle date dei precedenti.pallapippo ha scritto: Andrea, infatti il thread di Maurizio risale a settembre 2010 ...
ma resta valida la mia richiesta per Maurizio
Maurizio... corri subito a lavorare per noi!nd1967 ha scritto:Visto che ormai il BluRay sta prendendo piede e non è un fuco di paglia come il SACD... perchè non fai una qualche "ricerchina" anche sui lettori BR?
_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967- Moderatore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX
Re: Pioneer DV-610AV modifiche e miglioramenti
MaurArte avresti qualche dettaglio in più..?
