Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Buongiorno, cari giovani....
Personalmente, essendo un individuo tendenzialmente pigro, spesso e volentieri sento la mancanza di un controllo volume telecomandato... Non pretendo che condividiate per forza questa necessità, ma non ditemi che non avete mai maledetto l'assenza di un telecomando quando, almeno una volta, adagiati sulla vostra poltrona preferita, vi siete dovuti alzare per andare a girare 'sto benedetto pot! Eccheccazz....
Come tutti ben sapete, LA PIGRIZIA E' LA MADRE DELL'INVENTIVA, quindi ho deciso di sopperire a questo gravissimo problema sfruttando un pò le risorse trovate in giro nella rete....
Il problema principale in tutto questo, credo sia reperire ad un prezzo accettabile una scheda di controllo per un pot motorizzato che garantisca almeno una qualità decente, ma, ahimè, come spesso ribadito qui ed altrove, sembra che le classiche schede cinesi reperibili sulla baia possano degradare il segnale a loro affidato per molteplici motivi, tra i quali un non ottimale filtraggio dell'alimentazione o inducendo disturbi provenienti dal motorino del pot....
Non volendo spendere cifre folli in controlli volume esoterici, cercherò di far coincidere le caratteristiche di alcuni dispositivi, piegandole alla mia insaziabile ed inarrestabile pigrizia, ebbene sì!
Avrete tutti sentito parlare del Lightspeed Attenuator, credo! Da diverso tempo ha guadagnato una certa fama tra i diyers d'oltreoceano ed oltremanica per una presunta trasparenza che nemmeno i ladder più pregiati riescono ad ottenere...
In sintesi, si tratta di un controllo volume che sfrutta l'azione di quattro optocouplers per attenuare il segnale in ingresso....
Cacchio sono gli optocouplers o Light Dependent Resistor o LDR per gli amici? In pratica, si tratta di resistenze variabili e fotosensibili che variano il loro valore resistivo al variare dell'intensità della luce di un led posto all'interno del contenitore che le accoglie...
Come potete notare, il contenitore accoglie da una parte la resistenza ed i relativi reofori, dall'altra il led con i relativi catodo ed anodo...
Ora, il creatore del Lightspeed sviluppò l'utilizzo di quattro di questi dispositivi per creare una sorta di "ladder perfetto": in pratica, con solo quattro resistenze coinvolte (due in serie e due in parallelo), è possibile attenuare il segnale variando il loro valore senza aver bisogno di contatti striscianti, commutazioni, menate varie, etc. etc. mantenendo cortissimo il suo percorso e senza interromperlo mai....
Qui una pagina di Uriah di Diyaudio sull'argomento:
http://diyaudioprojects.com/Solid/DIY-Lightspeed-Passive-Attenuator/
Al variare quindi dei 5 volt necessari ai quattro led, controllati da un semplice pot da 100k, avremo una variazione del valore delle res sul segnale: semplice e pulito....
Come ben sapete, però, non c'è rosa senza spine ed infatti il Lightspeed ha diverse controindicazioni di cui tener conto! Citando il buon Uriah, ad esempio:
The Lightspeed Attenuator works best with amplifiers that have input impedance greater than about 50k. If you would like to use the attenuator with a low input impedance amplifier best results are achieved by using a suitable buffer between the attenuator and amplifier.
e c'è da aggiungere che questo sistema riesce a simulare un pot da 25k circa, quindi non certo adatto ad ogni situazione!
Unendo queste due considerazioni, risulta lampante come l'arnese suddetto sembri l'ideale per lavorare a monte di un buffer B1, però! Il buon Nelson Pass suggerisce infatti di utilizzare pot da 20k per il suo buffer! Muy bien!
Altra cosa di cui tener conto è che gli optocouplers da utilizzare devono essere soggetti ad un precisissimo matching per scongiurare ogni eventualità di sbilanciamento fra di essi! Lo stesso creatore del primo Lightspeed commerciale lo raccomanda caldissimamente, così come raccomanda la massima "pulizia" dei 5 volt addetti all'alimentazione dei led!
Qui ci viene in aiuto il solito Uriah, che fornisce a buon prezzo un semplicissimo kit (largamente utilizzato) corredato da quattro opto finissimamente matchati con allegato foglio misure davvero maniacale! Lo trovate qui:
http://www.buildanamp.com/

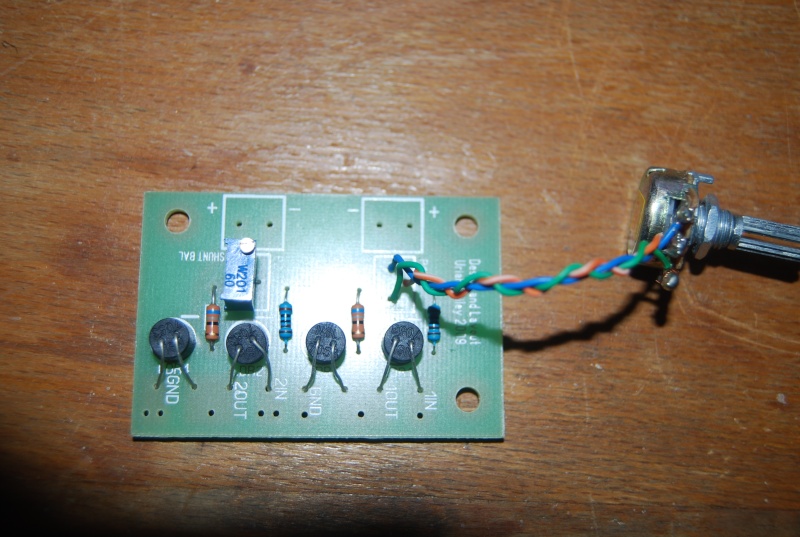

Il kit è assolutamente elementare nella realizzazione, con un numero davvero basso di componenti:
e l'unica attenzione da prestare è quella di scaldare il meno possibile gli LDR in fase di saldatura per non variarne il valore....
Del buffer B1 si è già parlato ampiamente ( su Diyaudio fino allo sfinimento) e c'è un thread che ne tratta diversi aspetti:
personalmente, mi piace molto, e questo è il secondo che metto insieme...
Riassumendo, si sarà già intuito che vorrei provare ad utilizzare questi due componenti controllati da una classica scheda cinese con pot motorizzato
http://cgi.ebay.it/Remote-Input-Selector-Volume-Control-DIY-KIT-MV02-/110651007001?pt=LH_DefaultDomain_0&hash=item19c3506019#ht_874wt_905
ma utilizzandola non per attenuare il segnale, bensì per attenuare i 5 volt di alimentazione degli optocouplers!
In questo modo, i malefici influssi dell'economica schedazza non toccheranno nemmeno di striscio il nostro beneamato segnale attenuato dagli LDR e poi inviato al buffer, mantenendosi anche molto corto, visto che non ci sarà bisogno di farlo arrivare al pot sul frontale, ma saranno i 5 volt a girare per il cabinet....
A questo punto, dovendo fornire 18 volt al B1, utilizzerò tre batterie da 6v al piombo in serie, per un'alimentazione al di sopra di ogni sospetto e, visto l'irrisorio assorbimento del B1, spero che tre batt. da 1,3ah possano bastare....
Per ricaricarle utilizzerò, montato su millefori, questo semplicissimo circuito:
http://www.adrirobot.it/menu_new/index/index_caricabatteria_piombo-gel.htm
che, alimentato da uno switching 24volt, mi permetterà di caricare e mantenere le batterie senza bisogno di accenderlo e spegnerlo a carica raggiunta....
Dallo stesso switching, alimenterò anche la scheda del pot motorizzato, ma ancor più importante, tramite un regolatore L7805, ricaverò i fatidici 5 volt per i led degli LDR...
Come dicevo, il creatore del Lightspeed raccomanda attenzione alla qualità della tensione ai led ed in questo caso mi torna utile, per ripulire l'uscita del 7805, il cosiddetto JLH Ripple Eater, circuito sviluppato in origine da John Linsley Hood e poi modificato da vari forumer d'oltreoceano, la cui funzione principale è proprio quella di dare una bella ripulita all'output di semplici regolatori come il 7805, operando un azione paragonabile all'inserimento di 1 farad a valle degli stessi:
Tramite un semplice deviatore quadripolare, devierò i poli della batteria fra il caricabatterie ed il B1 e contemporaneamente devierò l'uscita dello switching sulla scheda di controllo e sul regolatore per i suddetti 5 volt, permettendomi così, azionando una sola levetta, di spegnere tutti gli ammenicoli, mettendo anche sotto carica di mantenimento le batterie....
Questa è una prima idea di posizionamento in un classico Galaxy maggiorato di Hifi2000:
Emmò, tocca lavorà....
P.S. Se dico minchiate, per favore, correggetemi!
Personalmente, essendo un individuo tendenzialmente pigro, spesso e volentieri sento la mancanza di un controllo volume telecomandato... Non pretendo che condividiate per forza questa necessità, ma non ditemi che non avete mai maledetto l'assenza di un telecomando quando, almeno una volta, adagiati sulla vostra poltrona preferita, vi siete dovuti alzare per andare a girare 'sto benedetto pot! Eccheccazz....
Come tutti ben sapete, LA PIGRIZIA E' LA MADRE DELL'INVENTIVA, quindi ho deciso di sopperire a questo gravissimo problema sfruttando un pò le risorse trovate in giro nella rete....
Il problema principale in tutto questo, credo sia reperire ad un prezzo accettabile una scheda di controllo per un pot motorizzato che garantisca almeno una qualità decente, ma, ahimè, come spesso ribadito qui ed altrove, sembra che le classiche schede cinesi reperibili sulla baia possano degradare il segnale a loro affidato per molteplici motivi, tra i quali un non ottimale filtraggio dell'alimentazione o inducendo disturbi provenienti dal motorino del pot....
Non volendo spendere cifre folli in controlli volume esoterici, cercherò di far coincidere le caratteristiche di alcuni dispositivi, piegandole alla mia insaziabile ed inarrestabile pigrizia, ebbene sì!
Avrete tutti sentito parlare del Lightspeed Attenuator, credo! Da diverso tempo ha guadagnato una certa fama tra i diyers d'oltreoceano ed oltremanica per una presunta trasparenza che nemmeno i ladder più pregiati riescono ad ottenere...
In sintesi, si tratta di un controllo volume che sfrutta l'azione di quattro optocouplers per attenuare il segnale in ingresso....
Cacchio sono gli optocouplers o Light Dependent Resistor o LDR per gli amici? In pratica, si tratta di resistenze variabili e fotosensibili che variano il loro valore resistivo al variare dell'intensità della luce di un led posto all'interno del contenitore che le accoglie...
Come potete notare, il contenitore accoglie da una parte la resistenza ed i relativi reofori, dall'altra il led con i relativi catodo ed anodo...
Ora, il creatore del Lightspeed sviluppò l'utilizzo di quattro di questi dispositivi per creare una sorta di "ladder perfetto": in pratica, con solo quattro resistenze coinvolte (due in serie e due in parallelo), è possibile attenuare il segnale variando il loro valore senza aver bisogno di contatti striscianti, commutazioni, menate varie, etc. etc. mantenendo cortissimo il suo percorso e senza interromperlo mai....
Qui una pagina di Uriah di Diyaudio sull'argomento:
http://diyaudioprojects.com/Solid/DIY-Lightspeed-Passive-Attenuator/
Al variare quindi dei 5 volt necessari ai quattro led, controllati da un semplice pot da 100k, avremo una variazione del valore delle res sul segnale: semplice e pulito....
Come ben sapete, però, non c'è rosa senza spine ed infatti il Lightspeed ha diverse controindicazioni di cui tener conto! Citando il buon Uriah, ad esempio:
The Lightspeed Attenuator works best with amplifiers that have input impedance greater than about 50k. If you would like to use the attenuator with a low input impedance amplifier best results are achieved by using a suitable buffer between the attenuator and amplifier.
e c'è da aggiungere che questo sistema riesce a simulare un pot da 25k circa, quindi non certo adatto ad ogni situazione!
Unendo queste due considerazioni, risulta lampante come l'arnese suddetto sembri l'ideale per lavorare a monte di un buffer B1, però! Il buon Nelson Pass suggerisce infatti di utilizzare pot da 20k per il suo buffer! Muy bien!
Altra cosa di cui tener conto è che gli optocouplers da utilizzare devono essere soggetti ad un precisissimo matching per scongiurare ogni eventualità di sbilanciamento fra di essi! Lo stesso creatore del primo Lightspeed commerciale lo raccomanda caldissimamente, così come raccomanda la massima "pulizia" dei 5 volt addetti all'alimentazione dei led!
Qui ci viene in aiuto il solito Uriah, che fornisce a buon prezzo un semplicissimo kit (largamente utilizzato) corredato da quattro opto finissimamente matchati con allegato foglio misure davvero maniacale! Lo trovate qui:
http://www.buildanamp.com/
Il kit è assolutamente elementare nella realizzazione, con un numero davvero basso di componenti:
e l'unica attenzione da prestare è quella di scaldare il meno possibile gli LDR in fase di saldatura per non variarne il valore....
Del buffer B1 si è già parlato ampiamente ( su Diyaudio fino allo sfinimento) e c'è un thread che ne tratta diversi aspetti:
personalmente, mi piace molto, e questo è il secondo che metto insieme...
Riassumendo, si sarà già intuito che vorrei provare ad utilizzare questi due componenti controllati da una classica scheda cinese con pot motorizzato
http://cgi.ebay.it/Remote-Input-Selector-Volume-Control-DIY-KIT-MV02-/110651007001?pt=LH_DefaultDomain_0&hash=item19c3506019#ht_874wt_905
ma utilizzandola non per attenuare il segnale, bensì per attenuare i 5 volt di alimentazione degli optocouplers!
In questo modo, i malefici influssi dell'economica schedazza non toccheranno nemmeno di striscio il nostro beneamato segnale attenuato dagli LDR e poi inviato al buffer, mantenendosi anche molto corto, visto che non ci sarà bisogno di farlo arrivare al pot sul frontale, ma saranno i 5 volt a girare per il cabinet....
A questo punto, dovendo fornire 18 volt al B1, utilizzerò tre batterie da 6v al piombo in serie, per un'alimentazione al di sopra di ogni sospetto e, visto l'irrisorio assorbimento del B1, spero che tre batt. da 1,3ah possano bastare....
Per ricaricarle utilizzerò, montato su millefori, questo semplicissimo circuito:
http://www.adrirobot.it/menu_new/index/index_caricabatteria_piombo-gel.htm
che, alimentato da uno switching 24volt, mi permetterà di caricare e mantenere le batterie senza bisogno di accenderlo e spegnerlo a carica raggiunta....
Dallo stesso switching, alimenterò anche la scheda del pot motorizzato, ma ancor più importante, tramite un regolatore L7805, ricaverò i fatidici 5 volt per i led degli LDR...
Come dicevo, il creatore del Lightspeed raccomanda attenzione alla qualità della tensione ai led ed in questo caso mi torna utile, per ripulire l'uscita del 7805, il cosiddetto JLH Ripple Eater, circuito sviluppato in origine da John Linsley Hood e poi modificato da vari forumer d'oltreoceano, la cui funzione principale è proprio quella di dare una bella ripulita all'output di semplici regolatori come il 7805, operando un azione paragonabile all'inserimento di 1 farad a valle degli stessi:
Tramite un semplice deviatore quadripolare, devierò i poli della batteria fra il caricabatterie ed il B1 e contemporaneamente devierò l'uscita dello switching sulla scheda di controllo e sul regolatore per i suddetti 5 volt, permettendomi così, azionando una sola levetta, di spegnere tutti gli ammenicoli, mettendo anche sotto carica di mantenimento le batterie....
Questa è una prima idea di posizionamento in un classico Galaxy maggiorato di Hifi2000:
Emmò, tocca lavorà....
P.S. Se dico minchiate, per favore, correggetemi!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Molto interessante il progetto,complimenti !!!!
florin- Membro classe argento
- Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
florin ha scritto:Molto interessante il progetto,complimenti !!!!
Grazie Flo, ma bisogna vedere se poi funziona!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
porfido ha scritto:
Grazie Flo, ma bisogna vedere se poi funziona!
Speriamo bene !!!
florin- Membro classe argento
- Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Wow, tienici informati!
HistoireDuSoldat- Membro di riguardo
- Data d'iscrizione : 18.02.10
Numero di messaggi : 764
Località : Milano
Provincia : Buono assai
Occupazione/Hobby : Sviluppatore Java e PHP / Pianista irregolare / Clarinettista potenziale
Impianto : ... Under construction ...
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Quando si dice "che combinazione"...
Guarda cosa ho appena finito di saldare e conto di provare nel pomeriggio.
Sistema tutto da verificare (per ora ha girato solo su Spice) ma che dovrebbe ovviare al problema di matchare le LDR e al limite dei 25 Kohm: con questo si dovrebbe riuscire a sfruttare le LDR tra i 40 Ohm e i 100 Kohm. La gestione è affidata a 4 dac a 12 bit (4096 livelli di uscita quindi). Tutte le tensioni sono affidate a regolatri "di riferimento" TL431 e a quelli interni dei dac. Vediamo che ne vien fuori...
Giovanni
Guarda cosa ho appena finito di saldare e conto di provare nel pomeriggio.
Sistema tutto da verificare (per ora ha girato solo su Spice) ma che dovrebbe ovviare al problema di matchare le LDR e al limite dei 25 Kohm: con questo si dovrebbe riuscire a sfruttare le LDR tra i 40 Ohm e i 100 Kohm. La gestione è affidata a 4 dac a 12 bit (4096 livelli di uscita quindi). Tutte le tensioni sono affidate a regolatri "di riferimento" TL431 e a quelli interni dei dac. Vediamo che ne vien fuori...
Giovanni
Giobax- Membro di riguardo
- Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Giobax ha scritto:Quando si dice "che combinazione"...
Guarda cosa ho appena finito di saldare e conto di provare nel pomeriggio.
Sistema tutto da verificare (per ora ha girato solo su Spice) ma che dovrebbe ovviare al problema di matchare le LDR e al limite dei 25 Kohm: con questo si dovrebbe riuscire a sfruttare le LDR tra i 40 Ohm e i 100 Kohm. La gestione è affidata a 4 dac a 12 bit (4096 livelli di uscita quindi). Tutte le tensioni sono affidate a regolatri "di riferimento" TL431 e a quelli interni dei dac. Vediamo che ne vien fuori...
Giovanni
MINCHIA!
REZPECT!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Ciao Porfido....
novità? Hai fatto qualche misura di stabilità sulle LDR? Le hai sentite suonare? Io sto provando il mio controllo...la gestione a 100K non è delle più stabili....probabilmente il discorso di limitarsi ai 25K derica proprio da questo. A 50K le cose vanno già molto meglio. Purtroppo 'ste LDR sono sensibilissime alla temperatura....basta alitarci sopra e a 100K slittano anche di 15K.... . Il controllo cmq va lla grande: riesco ad avere degli step di 0,5mV che nella parte alta (100k) mi danno una risoluzione di circa 1K. Quando hai tempo puoi verificare la stabilità termica e soprattutto quanto siano costanti (anche se limitate a 25K)? In particolare: spegni....misuri....rispegni....riaccendi tra qualche ora...e verifichi se il valore è lo stesso....
Grazie.
Giovanni
novità? Hai fatto qualche misura di stabilità sulle LDR? Le hai sentite suonare? Io sto provando il mio controllo...la gestione a 100K non è delle più stabili....probabilmente il discorso di limitarsi ai 25K derica proprio da questo. A 50K le cose vanno già molto meglio. Purtroppo 'ste LDR sono sensibilissime alla temperatura....basta alitarci sopra e a 100K slittano anche di 15K.... . Il controllo cmq va lla grande: riesco ad avere degli step di 0,5mV che nella parte alta (100k) mi danno una risoluzione di circa 1K. Quando hai tempo puoi verificare la stabilità termica e soprattutto quanto siano costanti (anche se limitate a 25K)? In particolare: spegni....misuri....rispegni....riaccendi tra qualche ora...e verifichi se il valore è lo stesso....
Grazie.
Giovanni
Giobax- Membro di riguardo
- Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
SI.... PUO'... FAAREEEEE!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
EEEEEEE... ora mi tocca leggere tutto il 3d visto che hai usato il mio avatar... il che mi lascia suppore che ci sia qualcosa di veramente interessante!
grunter- Membro classe argento
- Data d'iscrizione : 16.12.10
Numero di messaggi : 3935
Località : Pistoia
Provincia : PT
Occupazione/Hobby : Informatica e Fotografia
Impianto :- Spoiler:
SORGENTE: Player Naudio con mod Robertopisa per upmixing da 2 a 8 canali su pc Windows Server 2012 R2
DAC: Merging Hapi
PRE: Audio Research LS 27
AMPLI: Krell fpb 400cx
CASSE: Vienna Acoustics Beethoven Concert Grand
CAVI ALIMENTAZIONE Neutral Cable Fascino
CAVI POTENZA Viablue sc4
CAVI SEGNALE Gotham GAC-2 Ultra Pro Hi-End
CAVO USB Neutral Cable Passion
CUFFIE: Sennheiser HD-800 - Beyerdynamic T90 - Shure 1840
AMPLI CUFFIE: Violectric V200
DAC/AMPLI CUFFIE: Geek Pulse Infinity - GeekOut1000
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Giobax ha scritto:Ciao Porfido....
novità? Hai fatto qualche misura di stabilità sulle LDR? Le hai sentite suonare? Io sto provando il mio controllo...la gestione a 100K non è delle più stabili....probabilmente il discorso di limitarsi ai 25K derica proprio da questo. A 50K le cose vanno già molto meglio. Purtroppo 'ste LDR sono sensibilissime alla temperatura....basta alitarci sopra e a 100K slittano anche di 15K.... . Il controllo cmq va lla grande: riesco ad avere degli step di 0,5mV che nella parte alta (100k) mi danno una risoluzione di circa 1K. Quando hai tempo puoi verificare la stabilità termica e soprattutto quanto siano costanti (anche se limitate a 25K)? In particolare: spegni....misuri....rispegni....riaccendi tra qualche ora...e verifichi se il valore è lo stesso....
Grazie.
Giovanni
Ciao Giob! Guarda, ieri stavo proprio tarando gli LDR di shunt e non ho notato scostamenti significativi....
Diciamo tra i 0,010k ed i 0,030k circa....
Però, adesso che mi metti questo dubbio, questo pomeriggio darò una misurata più approfondita, spegnendo e riaccendendo qualche volta, poi ti dico!
Comunque il tuo progetto è interessantissimo, merita un thread tutto suo, decisamente!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
grunter ha scritto:EEEEEEE... ora mi tocca leggere tutto il 3d visto che hai usato il mio avatar... il che mi lascia suppore che ci sia qualcosa di veramente interessante!
Bè, diciamo che non mi aspettavo che funzionasse tutto 'sto casino!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Minchia... ora che l'ho letto devo dire che la soluzione è un pò arzigogolata ma veramente interessante. Complimenti.porfido ha scritto:grunter ha scritto:EEEEEEE... ora mi tocca leggere tutto il 3d visto che hai usato il mio avatar... il che mi lascia suppore che ci sia qualcosa di veramente interessante!
Bè, diciamo che non mi aspettavo che funzionasse tutto 'sto casino!
grunter- Membro classe argento
- Data d'iscrizione : 16.12.10
Numero di messaggi : 3935
Località : Pistoia
Provincia : PT
Occupazione/Hobby : Informatica e Fotografia
Impianto :- Spoiler:
SORGENTE: Player Naudio con mod Robertopisa per upmixing da 2 a 8 canali su pc Windows Server 2012 R2
DAC: Merging Hapi
PRE: Audio Research LS 27
AMPLI: Krell fpb 400cx
CASSE: Vienna Acoustics Beethoven Concert Grand
CAVI ALIMENTAZIONE Neutral Cable Fascino
CAVI POTENZA Viablue sc4
CAVI SEGNALE Gotham GAC-2 Ultra Pro Hi-End
CAVO USB Neutral Cable Passion
CUFFIE: Sennheiser HD-800 - Beyerdynamic T90 - Shure 1840
AMPLI CUFFIE: Violectric V200
DAC/AMPLI CUFFIE: Geek Pulse Infinity - GeekOut1000
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
grunter ha scritto:Minchia... ora che l'ho letto devo dire che la soluzione è un pò arzigogolata ma veramente interessante. Complimenti.porfido ha scritto:grunter ha scritto:EEEEEEE... ora mi tocca leggere tutto il 3d visto che hai usato il mio avatar... il che mi lascia suppore che ci sia qualcosa di veramente interessante!
Bè, diciamo che non mi aspettavo che funzionasse tutto 'sto casino!
Sì, è macchinoso davvero! L'intento era quello di avere un buon controllo volume telecomandato, ma senza subire i difetti dei sistemi commerciali, ed il B1 che mi piace molto, ma senza le rogne delle alimentazioni da rete.
La fortuna è che sia il Lightspeed che il B1 sembrano lavorare molto bene assieme (da quello che si legge in giro)... Un modello di Lightspeed telecomandato è stato già prodotto, ma non trovo nulla simile a questo con buffer incluso....
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Ecco due esempi di LDR attenuators telecomandati in commercio:
http://www.tnt-audio.com/accessories/p&s_optopot.html
http://www.tnt-audio.com/accessories/ph_ldr_volume_control.html
GODO!
http://www.tnt-audio.com/accessories/p&s_optopot.html
Ma come suona? Dal primo momento ho potuto sentire che questo è veramente un componente trasparente! Semplicemente permette alla musica di fluire attraverso di esso, senza nessuna attenuazione proveniente dai contatti producendo una presentazione fluida senza alcun particolare effetto collaterale in nessuno dei miei due sistemi. In fondo non c'è molto altro da dire sul suono semplicemente perché non ne produce alcuno! Come un buon arbitro di calcio (non norvegese) meglio si comporta e meno vi rendete conto della sua presenza!
http://www.tnt-audio.com/accessories/ph_ldr_volume_control.html
Non c'è veramente molto da dire sul suono a parte che continuo a preferire questo tipo di attenuatori agli altri tipi che ho provato. Il risultato è un maggiore livello di micro-dettaglio che origina da un palcoscenico meglio definito e l'abilità di estrarre informazione più in profondità nella registrazione.
GODO!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
porfido ha scritto:
Ciao Giob! Guarda, ieri stavo proprio tarando gli LDR di shunt e non ho notato scostamenti significativi....
Diciamo tra i 0,010k ed i 0,030k circa....
Cioè...mi stai dicendo che le tue ldr una volta "impostate" per presentare una resistenza di 25K hanno una stabilità tale e una insensibilità alla temperatura che la deviazione massima è inferiore ai 30 Ohm?
Tanto di cappello!
porfido ha scritto:
Comunque il tuo progetto è interessantissimo, merita un thread tutto suo, decisamente!
C'è già...magari son mesi che non lo aggiorno (tempo e salute...) ma presto riprenderà vita.
https://www.tforumhifi.com/t10942-the-linker-un-controllo-digitale-in-filosofia-t?highlight=linker
Giovanni
Giobax- Membro di riguardo
- Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Giobax ha scritto:porfido ha scritto:
Ciao Giob! Guarda, ieri stavo proprio tarando gli LDR di shunt e non ho notato scostamenti significativi....
Diciamo tra i 0,010k ed i 0,030k circa....
Cioè...mi stai dicendo che le tue ldr una volta "impostate" per presentare una resistenza di 25K hanno una stabilità tale e una insensibilità alla temperatura che la deviazione massima è inferiore ai 30 Ohm?
No, no, ieri le stavo bilanciando mentre erano a neanche 2k! Aspè che faccio un pò di prove!
Cacchio, avevi aperto quel thread nei mesi in cui non frequentavo mai il forum, mi era sfuggito....
Aggiornalo! E' troppo interessante!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
GODO ANCORA!
Il telecomando prende da un bel pò di distanza ed anche spostandosi in angoli strambi....
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
porfido ha scritto:
No, no, ieri le stavo bilanciando mentre erano a neanche 2k! Aspè che faccio un pò di prove!
Cacchio, avevi aperto quel thread nei mesi in cui non frequentavo mai il forum, mi era sfuggito....
Aggiornalo! E' troppo interessante!
Ahhhhhhh...stavo per buttare nel cesso tutto il mio lavoro di 6 mesi! ...
Direi che 30 Ohm a 2 KOhm sono coerenti a quanto riscontrato da me e Marco. Prova però a portare una delle due (linea o shunt) a 25K e vedi di quanto è lo slittamento semplicemente variando la loro temperatura di un paio di gradi. La deriva termica a 25Kohm sarà sicuramente più contenuta di quella che abbiamo noi a 100K e forse è proprio uno dei motivi che porta a limitarne l'utilizzo ai soli 25K. Io e Marco ci proponiamo di usare i nostri a 50K se non addirittura a 100K, ma questo comporterà inevitabilmente di dover inserire un sistema di correzione della deriva termica....cosa non troppo complessa visto che entrambi usiamo degli amplificatori operazionali per gestire le LDR.
Tanto per darti un idea, questo è uno dei grafici ricavati misurando la resistenza di una LDR alimentata da un generatore di tensione ragionevolmente stabile....i fronti di salita e discesa corrispondono esattamente come orario alla temperatura riscontrata nel mio appartamento (accensione e spegnimento del riscaldamento centralizzato)...con una variazione della temperatura ambiente di un paio di gradi...
(il brusco picco negativo è alle 21,30 quando preso dallo sconforto ho acceso il forno elettrico che è nella stessa stanza per farmi una pizza...)
Giovanni.
Giobax- Membro di riguardo
- Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
come le ricarichi le batterie? Con quella scheda dietro?
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Con una fiesta!!!piero7 ha scritto:come le ricarichi le batterie?
Scusate non ho resistito.
acvtre- Membro classe bronzo
- Data d'iscrizione : 15.06.09
Numero di messaggi : 1834
Località : Romans d'Isonzo (GO)
Provincia : Adelante
Occupazione/Hobby : studente d'ingegneria dei materiali a Trieste
Impianto : Sorgente: voyage pc
Dac: ???
Amplificatore: per ora un vecchio sony TA-AX250
Diffusori: linn keilidh (con basi in granito)
Mobile: tnt-flexy autocostruito
Audio portatile: smartphone sony xperia sole, superlux hd381, x-minimax
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
piero7 ha scritto:come le ricarichi le batterie? Con quella scheda dietro?
Una delle schedine è il caricabatterie, un'altra fornisce i 5v al ripple eater che alimenta gli LDR e l'altra riduce i 24v dello switching a circa 18v per alimentare il 7805 che muove il motorino del pot....
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
Grande Pò!!!porfido ha scritto:
GODO ANCORA!
Il telecomando prende da un bel pò di distanza ed anche spostandosi in angoli strambi....
tanta roba
hai provato questo tipo di connessione per gli LDR ?
pare faccia miracoli
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
madqwerty ha scritto:Grande Pò!!!porfido ha scritto:
GODO ANCORA!
Il telecomando prende da un bel pò di distanza ed anche spostandosi in angoli strambi....
tanta roba
hai provato questo tipo di connessione per gli LDR ?
pare faccia miracoli
Menghia! Molto ruspante!
Lo stagnatore d'epoca è splendido!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: Buffer B1 a batterie con Lightspeed telecomandato... Work in progress....
è un particolare intreccio anti-disturbi,porfido ha scritto:Menghia! Molto ruspante!
in sua presenza fuggono lontanissimo, assai disgustati
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Contenuto sponsorizzato
Pagina 1 di 2 • 1, 2
Argomenti simili
» Pi ONE... Work in progress....
» Buffer B1 di Nelson Pass (work in progress....)
» Diffusore con monovia TB W3-871 "Le trombette"
» Ciare PH 250 - Le contro Zu in stile italiano
» Scelta kit per amplificatore da inscatolare
» Buffer B1 di Nelson Pass (work in progress....)
» Diffusore con monovia TB W3-871 "Le trombette"
» Ciare PH 250 - Le contro Zu in stile italiano
» Scelta kit per amplificatore da inscatolare
Pagina 1 di 2
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 0:09 Da ste-65
» thorens td 145 mkII help
Ieri alle 23:56 Da Quaiozi!
» Regalo giradischi per mia moglie
Ieri alle 22:40 Da lello64
» T-Fullrange SB20FRPC30-8 simulazioni e varie.
Ieri alle 11:13 Da embty2002
» Che musica ascoltate in questo momento?
Ieri alle 10:16 Da Chardonnay
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Ven 22 Nov 2024 - 21:15 Da marco123
» Consiglio su cavi di potenza
Ven 22 Nov 2024 - 5:05 Da AndreaCD
» AMPLIFICATORE INTEGRATO AERON A-100
Ven 22 Nov 2024 - 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Gio 21 Nov 2024 - 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Gio 21 Nov 2024 - 20:05 Da arthur dent
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Gio 21 Nov 2024 - 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Gio 21 Nov 2024 - 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
