Preforum a valvole... diciamo mk1.5??

Ciao .. volevo presentarvi una mia piccola realizzazione in fase di perfezionamento, si tratta di una evoluzione del classico preforum a valvole presentato a suo tempo da Maurarte, avevo un trasformatore inutilizzato ai tempi del mio primo pre, ed ho voluto utilizzarlo per provare qualcosa di nuovo...
Nessun stravolgimento allo schema iniziale, a parte la sezione di alimentazione/filtraggio


l'alimentazione modificata:

rispetto all'originale questo ha in più una induttanza da 9H, una Hammond dal costo di circa 12€, per cui il filtraggio del ripple risulta più efficace.
la vera novità è l'implementazione di un regolatore di tensione a tubi, che il buon Piero7 suggerì un pò di tempo fa, ai tempi del mio primo progetto diy.


senza modificare nulla il regolatore viene alimentato a 266v ed esce con una tensione di circa 210v, i valori della tensione che sono sul primo schema sono un pò ad capocchiam quindi vanno presi con le pinze..
una precisazione: la resistenza dopo il potenziometro è da 1k come suggerito da maurarte originariamente....

infine è stato aggiunto un partitore di tensione al posto della resistenza da 100k in uscita, usando una r da 47k e una da 51k in serie, e prelevando il segnale in uscita in mezzo alle due, in questo modo il guadagno del pre risulta praticamente dimezzato ma perfetto per i nostri finali digitali...

un pò di succo ora...


la piastra d'alluminio col cablaggio iniziale, sulla sx il regolatore a tubi

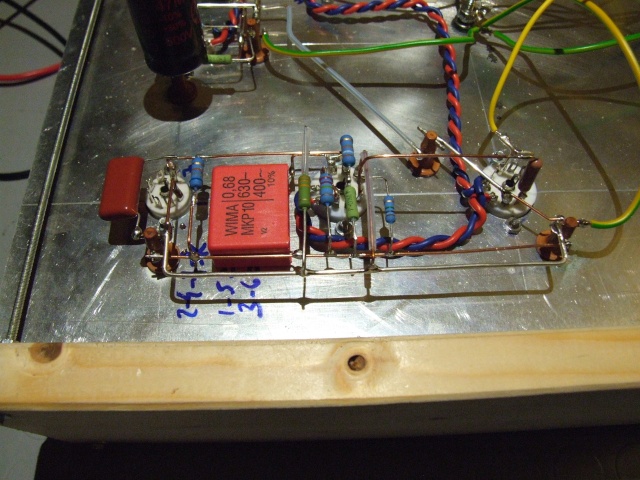

dettaglio del regolatore


e della parte pre


il contenitore forato con le manopole e il pulsante d'accensione
sotto da sx l'induttanza e l'alimentatore dell'anodica, a dx l'ali dei filamenti, composto da ponte raddrizzatore e due elettrolitici da 4700uF in parallelo bypassato da un piccolo film plastico da 0,1uF


un dettaglio di come ho fatto per fissare le parti di alluminio alle parti di legno del telaio, ho usato dei distanziali esagonali in metallo inseriti a forza in fori fatti precedentemente e leggermente più piccoli degli stessi, aiutati ovviamente da un pò di colla



continua....

tutte le lavorazione sono state fatte da me, ad esclusione del taglio e rifinitura dei pezzi di legni usato per formare il telaio...
l'alluminio della piastra superiore e posteriore è stato lucidato con carta abrasiva e calinda, e quindi verniciato con vernice acrilica spray trasparente....

devo ancora collegare il led dell'interruttore

WoW cabli in aria che è una bellezza!!!

Che manina!
Ma c'è una scarica di Kiwame là dentro!

I miei complimenti ...lavoro magistrale !

these big dicks !!!!
lavorone, tanta roba e ben descritta, applausi!!

- quei condensatori quotati sembrano fluttuare per aria
- il guadagno non lo si potrebbe ridurre direttamente sul 1° stadio? aumentando il feedback locale, non che debba essere una bella cosa

- il fornellino si monta all'occorrenza?


miticu

Bellissimo! Complimenti.

sono contento vi piaccia!

mad: secondo me si fa incredibilmente meno danno a ridurre il guadagno con una resistenza in un partitore che agendo sulla parte attiva del circuito... sopratutto usando una resistenza di qualità..

piero.. cablare in aria mi affascina, anche se mi rendo conto che ho ancora molta strada da fare...

ps. mad lo sai che inizialmente volevo verniciare la "bomboletta" in azzurro!!!

Tfan ha scritto:sono contento vi piaccia!

mad: secondo me si fa incredibilmente meno danno a ridurre il guadagno con una resistenza in un partitore che agendo sulla parte attiva del circuito... sopratutto usando una resistenza di qualità..

piero.. cablare in aria mi affascina, anche se mi rendo conto che ho ancora molta strada da fare...

ps. mad lo sai che inizialmente volevo verniciare la "bomboletta" in azzurro!!!

Bravo, bel lavoro! Facci sapere anche come suona, era già ottimo prima questo pre, ma con questa alimentazione penso che il miglioramento si noti

Ciao
Marco

Ciao Marco!!
stasera ho fatto un pò di modifiche suggerite da un amico che hanno dato ottimi risultati... alla fine posterò lo schema aggiornato...

come va?? considerando che ha max 4 ore di uso direi molto bene..... la cosa che si nota da subito per chi ha ascoltato il preforum è quella di una maggiore silenziosità, il soffio delle valvole è appena udibile; altra cosa che mi è piaciuta molto è la presenza, molto.. come dire.. presente! ho ascoltato qualche brano da dischi che conosco benissimo, Thriller, Led zeppelin 4, fulfillingness first finale (stewie wonder), RHCP blood sugar sex magic.
tutto molto bello,gustoso... meno preciso e leggermente colorato rispetto all'aikido.. ma cavolo quanto è goduriosa la musica... calda, pastosa, avvolgente, ma sempre precisa e definita...insomma è da provare e ascoltare e decisamente vale la pena apportare le modifiche descritte...
prima però aspettate che finisco bene il tutto, i lavori sono ancora in corso!!

finito finalmente! domani posto altre foto e schema aggiornato con tutte le modifiche fatte

Molto bello, complimenti!

come promesso vi posto lo schema completo con tutte le modifiche:


il regolatore anch'esso modificato:


con queste modifiche il pre è silenziosissimo, palcoscenico, definizione ed effetto presenza molto migliorati, ve lo consiglio se avete in mente di farvi un pre serio a valvole senza spendere una fortuna

più tardi o al massimo domani per foto e descrizione più accurata

a che serve il led mattè sotto la stabilizzatrice a gas?

principalmente stabilizza la valvola a gas nei primi minuti di accensione, inoltre mi serviva un punto dove prendere tensione per il led sul frontale e li c'era quella di valore giusto

Bel lavoro,complimenti !!!!!

Tfan ha scritto:inoltre mi serviva un punto dove prendere tensione per il led sul frontale e li c'era quella di valore giusto

non ti garbava la tensione dei filamenti?

il led sarebbe stato troppo luminoso

so state inventate le resistenze...

era li....

pre finito e purtroppo già partito per altri lidi.

Tfan ha scritto:pre finito e purtroppo già partito per altri lidi.

Molto Bello !!! Complimenti.

Già, speriamo che presto sia anche arrivato..

Ah le poste

Bellissimo.
stefano

Le resitenze per alimentare i filamenti delle valvole di segnale sono da 0.3R 3watt?
