T-amp originale, ho deciso di ripararlo.

+3
madqwerty
meral964
traspar
7 partecipanti

Andare in basso

T-amp originale, ho deciso di ripararlo. Empty T-amp originale, ho deciso di ripararlo.

Messaggio Da traspar Mer 9 Nov 2011 - 14:26

Dunque, non so se qualcuno si ricorda ma tempo fa, per colpa di un maledetto alimentatore da 12V impazzito Mad , ho messo fuori uso il mio mitico scatolotto comprato nel 2007, addirittura prima della nascita di questo forum.

E' successo che l'alimentatore ha inviato circa 18v, l'ampli si è immediatamente ammutolito. Qualche giorno fa ho conosciuto un tipo che sa dissaldare i chip, mi ha detto che lo sostituisce senza problemi, e oggi ordinerò un paio di TA2024 su ebay. Oggi ho fatto vedere il circuito a questo signore e guardando dove ci sono le due piazzole sopra la scritta LED

T-amp originale, ho deciso di ripararlo. I613299_09112011672

dice che potrebbe essere saltato (nel senso fisico) un componente, io credo di no ma secondo voi con la 18 in entrata potrebbe essersi bruciato qualcos'altro, oltre al chip?

grazie



traspar
traspar
Membro classe argento
Membro classe argento

Data d'iscrizione : 13.09.08
Numero di messaggi : 2727
Località : Palermo
Provincia : Allegro ma critico

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da meral964 Mer 9 Nov 2011 - 15:57

Potrebbe essere saltato il led che indica l'accensione, nei casi in cui mi è capitato anche se il chip era saltato
con il suo ali a 12V il led funzionava, però è tutto da vedere.
Se è in grado di sostituire il chip penso che sia in grado di verificare se il led è funzionante.
Altri componenti guasti non penso ci siano.

Ciao.


meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da traspar Mer 9 Nov 2011 - 22:00

Il led funziona, il mio dubbio, non conoscendo le tensioni massime dei componenti, è se qualcuno di essi si sia bruciato.

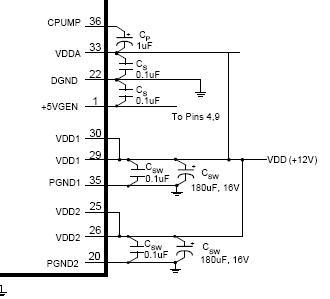

Guardando il datasheet del TA2024 si nota che in ingresso l'alimentazione incontra in parallelo dei condensatori che quì sono da 16v Hoping


estratto dal datasheet
T-amp originale, ho deciso di ripararlo. Alim_t10
traspar
traspar
Membro classe argento
Membro classe argento

Data d'iscrizione : 13.09.08
Numero di messaggi : 2727
Località : Palermo
Provincia : Allegro ma critico

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da meral964 Mer 9 Nov 2011 - 23:03

Vai tranquillo per me non hanno subito conseguenze, se hanno qualche problema solitamente si gonfiano se non fanno di peggio.
2 Volt in più per qualche minuto(forse) penso non facciano niente.

Ciao.
meral964
meral964
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 10.06.08
Numero di messaggi : 765
Località : Marcallo
Impianto : In Firma.

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da traspar Mer 9 Nov 2011 - 23:08

meral964 ha scritto:Vai tranquillo per me non hanno subito conseguenze, se hanno qualche problema solitamente si gonfiano se non fanno di peggio.
2 Volt in più per qualche minuto(forse) penso non facciano niente.

Ciao.
Purtroppo è durato piu di qualche minuto, non mi capacitavo del fatto che non suonasse in quanto era tutto in ordine. Comunque penso che sia come dici tu, e intanto ho acquistato il chippino http://www.ebay.it/itm/260847953651?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649#ht_2220wt_698

Hoping

grazie
traspar
traspar
Membro classe argento
Membro classe argento

Data d'iscrizione : 13.09.08
Numero di messaggi : 2727
Località : Palermo
Provincia : Allegro ma critico

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da madqwerty Gio 10 Nov 2011 - 0:07

t-amp original,
spostiamo il 3D nella sezione vintage? Hehe Hehe Hehe
in bocca al pupo col neo-restauro Smile Hoping
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da traspar Gio 10 Nov 2011 - 10:02

madqwerty ha scritto:t-amp original,
spostiamo il 3D nella sezione vintage? Hehe Hehe Hehe
in bocca al pupo col neo-restauro Smile Hoping
Wink
naturalmente lo faccio per una questione di affetto I love you , e poi ho visto che è praticamente introvabile, un cimelio.

Mah, per curiosità, voi credete ancora che i chip Tripath sul mercato siano ancora originali, cioè prodotti mentre la casa era in vita? A me la cosa non convince, secondo me la fabbrica Koreana che li produceva per conto di tripath in qualche modo ha ottenuto i diritti di produzione.
traspar
traspar
Membro classe argento
Membro classe argento

Data d'iscrizione : 13.09.08
Numero di messaggi : 2727
Località : Palermo
Provincia : Allegro ma critico

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da Cella Gio 10 Nov 2011 - 16:18

Sono produzioni molto costose dunque per ammortizzare l'investimento iniziale di milioni di Euro devi produrre milioni di pezzi, e sono un fenomeno di nicchia che si sta esaurendo lentamente.

Cella
Membro classe argento
Membro classe argento

Data d'iscrizione : 06.04.10
Numero di messaggi : 2715
Impianto : Trends TA-10.2
Kingrex T20U
Topping TP32
Muse MU-T15, MU-15 MK2
SMSL SA-36, SA-36A, SA-S1+, SA-S3+, SA-4S
Audiophonics T-amp, Yuanjing 20, Hlly Tamp-20
Dayton DTA-1, MOKS Fenice 20 MKTII

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da Fabio Gio 10 Nov 2011 - 17:18

Quel componente mancante sembra essere in parallelo col LED.
Se lo schema è questo:
https://2img.net/h/i79.photobucket.com/albums/j144/audio1st/TA2024b.jpg
non c'è nulla in parallelo e probabilmente è il posto per montare un LED SMD al posto del classico o shuntarlo con un resistore.
Fabio
Fabio
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.11.08
Numero di messaggi : 2518
Località : Roma
Provincia : pessimo
Occupazione/Hobby : informatico aziendale / ozio
Impianto : in firma

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da traspar Gio 10 Nov 2011 - 22:32

Fabio ha scritto:Quel componente mancante sembra essere in parallelo col LED.
Se lo schema è questo:
https://2img.net/h/i79.photobucket.com/albums/j144/audio1st/TA2024b.jpg
non c'è nulla in parallelo e probabilmente è il posto per montare un LED SMD al posto del classico o shuntarlo con un resistore.
Mi hai tolto ogni residuo di dubbio Ok Grazie fabio
traspar
traspar
Membro classe argento
Membro classe argento

Data d'iscrizione : 13.09.08
Numero di messaggi : 2727
Località : Palermo
Provincia : Allegro ma critico

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty RAPARATO!!!

Messaggio Da traspar Sab 14 Gen 2012 - 22:57

SI, RIPARATO!!!

Giovedi' il mio collega mi dice "ho sostituito il chip, provalo perchè io non ho verificato se funziona" e io "ma sicuro che l'hai inserito bene, senza contatti accidentali o altro", e lui "si l'ho saldato bene, non l'ho provato perche con questo cosino mica ci potevo attaccare le casse dello stereo" Hehe Shocked

Ieri sera moggio moggio, recupero 2 altoparlanti di autoradio archiviati in garage (non si sa mai dai morsetti uscisse chissà che cosa), come sorgente il telefonino e... magia il t-amp suona, le prime note emesse dal nuovo chippino (na tazzulella e cafè di P.Daniele) escono fluide come il 2024 ci ha abituati.
Un elogio al mio collega, che anche se non capisce una mazza di hifi si è dimostrato un bravo tecnico con mani sopraffine Clap Clap

il nuovo chip
T-amp originale, ho deciso di ripararlo. 13012010


ciao
traspar
traspar
Membro classe argento
Membro classe argento

Data d'iscrizione : 13.09.08
Numero di messaggi : 2727
Località : Palermo
Provincia : Allegro ma critico

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da Smanetton Dom 15 Gen 2012 - 9:13

Clap Clap Clap Clap Clap Clap Clap Clap Clap Clap
Smanetton
Smanetton
Membro classe argento
Membro classe argento

Data d'iscrizione : 30.08.08
Numero di messaggi : 2889
Località : Torino
Provincia : Torino
Occupazione/Hobby : Troooppo interessanti!
Impianto : I migliori allestimenti dei chip Tripath: Virtue Two e Notsobad.

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da traspar Dom 15 Gen 2012 - 21:52

Smanetton ha scritto: Clap Clap Clap Clap Clap Clap Clap Clap Clap Clap
Grazie smanetton, il merito naturalmente va alla persona che ha effettuato la sostituzione del chip.
traspar
traspar
Membro classe argento
Membro classe argento

Data d'iscrizione : 13.09.08
Numero di messaggi : 2727
Località : Palermo
Provincia : Allegro ma critico

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da Barone Rosso Dom 15 Gen 2012 - 22:04

traspar ha scritto:SI, RIPARATO!!!

Giovedi' il mio collega mi dice "ho sostituito il chip, provalo perchè io non ho verificato se funziona" e io "ma sicuro che l'hai inserito bene, senza contatti accidentali o altro", e lui "si l'ho saldato bene, non l'ho provato perche con questo cosino mica ci potevo attaccare le casse dello stereo" Hehe Shocked

Ieri sera moggio moggio, recupero 2 altoparlanti di autoradio archiviati in garage (non si sa mai dai morsetti uscisse chissà che cosa), come sorgente il telefonino e... magia il t-amp suona, le prime note emesse dal nuovo chippino (na tazzulella e cafè di P.Daniele) escono fluide come il 2024 ci ha abituati.
Un elogio al mio collega, che anche se non capisce una mazza di hifi si è dimostrato un bravo tecnico con mani sopraffine Clap Clap

il nuovo chip
T-amp originale, ho deciso di ripararlo. 13012010


ciao

Ed tuo amico salda pure parecchio bene.

Bel lavoro Kiss Clap
Barone Rosso
Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia : Altrove
Impianto : Z + X = Y

Torna in alto Andare in basso

T-amp originale, ho deciso di ripararlo. Empty Re: T-amp originale, ho deciso di ripararlo.

Messaggio Da Smanetton Lun 16 Gen 2012 - 7:38

traspar ha scritto:
Smanetton ha scritto: Clap Clap Clap Clap Clap Clap Clap Clap Clap Clap
Grazie smanetton, il merito naturalmente va alla persona che ha effettuato la sostituzione del chip.
Sì, e, comunque, puoi riconoscerti il pieno merito di aver deciso di riportare in vita un piccola ma significativa pietra miliare nella storia dell'hi-fi.
Smanetton
Smanetton
Membro classe argento
Membro classe argento

Data d'iscrizione : 30.08.08
Numero di messaggi : 2889
Località : Torino
Provincia : Torino
Occupazione/Hobby : Troooppo interessanti!
Impianto : I migliori allestimenti dei chip Tripath: Virtue Two e Notsobad.

Torna in alto Andare in basso
