pre: doppia uscita

Da robertor Sab Mar 28, 2009 11:12 am

per avere una doppia uscita su un pre oltre ai 4 RCA di cosa si necessita?
nel senso che basta sdoppiare il cavo in uscita o bisogna aggiungere qualcosina?
grazie.

Da Fabio Sab Mar 28, 2009 11:43 am

robertor ha scritto:per avere una doppia uscita su un pre oltre ai 4 RCA di cosa si necessita?
nel senso che basta sdoppiare il cavo in uscita o bisogna aggiungere qualcosina?
grazie.

In teoria dovresti sdoppiare e bufferizzare singolarmene le due uscite

Da robertor Sab Mar 28, 2009 11:50 am

ti ringrazio ma come ben saprai non so di cosa parli.
potresti spiegarti in parole povere?

Da Fabio Sab Mar 28, 2009 12:08 pm

robertor ha scritto:ti ringrazio ma come ben saprai non so di cosa parli.
potresti spiegarti in parole povere?

Più e bassa l'impedenza di uscita del pre e meno c'è' il rischio di imprevisti, tuttavia sarebbe meglio mandare il segnale a due stadi a operazionali o transistor per evitare che i dispositivi collegati in uscita, di sconosciuta fattura, possano interagire tra loro.
Se li paralleli semplicemente è come se usassi un cavo a Y. Qualcuno lo fa, ma non è il massimo. Nel caso è megliomettere delle resistenze in serie anche se poi cosìalzi l'impedenza dui uscita.
Ne abbiamo gia parlato, mi sembra, nella discussione sulla biamplificazione e in quella della bufferizzazione.
Se non ti è chiaro cerco qualche schemino esemplificativo.

Da robertor Sab Mar 28, 2009 12:47 pm

praticamente dovrei collegare il finale e un ampli cuffia alle 2 uscite del pre.
darò un'occhiata ai 3D suggeriti.

Da Fabio Sab Mar 28, 2009 12:53 pm

robertor ha scritto:praticamente dovrei collegare il finale e un ampli cuffia alle 2 uscite del pre.
darò un'occhiata ai 3D suggeriti.

Per ora prova a sdoppiare il cavo e vedi come si comporta, nel caso dia problemi o degrada il segnale, facci sapere.
Qui ad esempio c'e' lo schema di massima di uno splitter a Jfet che avevo già postato.
http://www.muzique.com/lab/splitter.htm

Con lo stesso principio puoi collegare degli operazionali configurati a guadagno unitario.

Da robertor Sab Apr 18, 2009 5:32 am

questo credo sia il più facile.
il GND degli OUT si prende dalla strip del GND in entrata?

Da Fabio Sab Apr 18, 2009 11:12 pm

robertor ha scritto:
il GND degli OUT si prende dalla strip del GND in entrata?

Si, la massa è comune.
Volendo, potresti usare tre streep separati per i tre stadi e unirli un punto stella inseme alle masse di ingresso, di uscita e di alimentazione.
Visti gli esigui assobimenti e la controreazione unitaria (common drain) probabilmente non servono accorgimenti del genere.
Non saprei dirti su due piedi, quale sia l'impedenza di uscita del circutio che andrebbe calcolata in base all'ammettenza dei trasistor usati.
Sono troppo arruginito per analizzare le curve del datasheet, se il carico non è eccessivo credo funzioni a dovere.
Se vuoi, al posto dei jfet puoi usare stadi con operazionali ad guadagno unitario stabile tipo l'M49860 ( se non erro), di cui si sta parlando in altri topic.
Lo schema è concettualmente ancora più semplice, ma un esperimento con i Jfet io loarei, vito il costo irrisorio.

Da robertor Dom Apr 19, 2009 5:26 am

un 49860 ha otto zampette da collegare, per me sono troppe se non sono guidato.
pensa che mi faccio problemi su quello schema per tagliare le piste in rame!!!
alimentandolo con una batteria da 9 volt il GND e dato dal segno - della batteria stessa?

Da Fabio Dom Apr 19, 2009 7:43 am

robertor ha scritto:un 49860 ha otto zampette da collegare, per me sono troppe se non sono guidato.
pensa che mi faccio problemi su quello schema per tagliare le piste in rame!!!
alimentandolo con una batteria da 9 volt il GND e dato dal segno - della batteria stessa?

In che senso tagliare le piste in rame?
Si, il segno meno va sul GND.
Per i condensatori, senza dover stravolgere l'assemblaggio, puoi tentare di usare dl degli mkp assiali al posto degli elettrolitici, montandoli in verticale. Valori di capacità maggiori sono i benvenuti.
Forse non servono ma io monterei qualcosa del genere anche tra la pista "c" e la pista GND vicino ai JFet, nel caso, montati sul lato rame in orizzontale.
Quello schema ha tre buffer, se a te ne servono solo due eliminane uno.

Da pincellone Dom Apr 19, 2009 7:57 am

robertor ha scritto:un 49860 ha otto zampette da collegare, per me sono troppe se non sono guidato.
pensa che mi faccio problemi su quello schema per tagliare le piste in rame!!!
alimentandolo con una batteria da 9 volt il GND e dato dal segno - della batteria stessa?

Rob, non c'e' nulla da tagliare...

Ti serve una millefori a strisce piu' o meno come questa

http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=0433826#header

Da Fabio Dom Apr 19, 2009 8:44 am

Si certo su millefori gia predisposta, lo davo per scontato.
Ah... dimenticavo, quel ciruito è mono.
Quindi te ne servono due da due Jfet, oppure lo relizzi con 4 Jfet invece di 3.

Da robertor Ven Apr 24, 2009 9:29 am

i quadrati in rosso con il punto al centro indicamo che la pista va tagliata in quel punto.

descrizione dal link:

The four red boxes with red dots in the middle are places where the copper stripboard traces have to be cut to make the circuit function properly. These cuts will isolate the source connections of the transistors. Just cut away the copper while leaving the epoxy substrate intact.

o forse mastico talmente male l'inglese che non è scritto come ho capito?

Da pincellone Ven Apr 24, 2009 9:32 am

robertor ha scritto:i quadrati in rosso con il punto al centro indicamo che la pista va tagliata in quel punto.

descrizione dal link:

The four red boxes with red dots in the middle are places where the copper stripboard traces have to be cut to make the circuit function properly. These cuts will isolate the source connections of the transistors. Just cut away the copper while leaving the epoxy substrate intact.

o forse mastico talmente male l'inglese che non è scritto come ho capito?

E' corretto Rob. Taglia le piste di rame, ma non andare troppo a fondo, l'indicazione dice di lasciare il substrato epossidico intatto.

Da robertor Ven Apr 24, 2009 9:34 am

okkkkei.

Da robertor Sab Mag 16, 2009 5:31 am

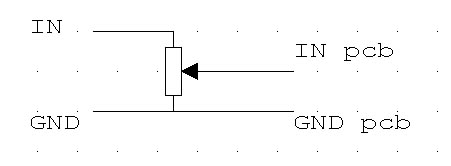

lo metteresti a monte o a valle del potenziometro del volume?

Da Fabio Sab Mag 16, 2009 7:35 am

A monte, se no vanifichi tutto, e poi a valle hai separato gia le uscite.
Se hai bisogno di un'uscita non controllata dal controllo di volume, isoli il gate del relativo fet, ci metti un partitore di polarizzazione (R2-R3) e un condensatore (C1) dedicati, e lo colleghi a monte del pot.

Da robertor Sab Mag 16, 2009 8:27 am

ok, non mi riesce quindi ho solamente sdoppiato i cavi in uscita dal pot.
credo che in questa maniera si possa perdere un po' in qualità ma va bene ugualmente.
al momento non so fare altro.
comunque grazie ugualmente.

Da Fabio Sab Mag 16, 2009 8:33 am

robertor ha scritto:ok, non mi riesce quindi ho solamente sdoppiato i cavi in uscita dal pot.
credo che in questa maniera si possa perdere un po' in qualità ma va bene ugualmente.
al momento non so fare altro.
comunque grazie ugualmente.

Non ho capito cosa non ti riesce.
Se il controllo di volume deve influire su tutte le uscite non devi sdoppiare nulla, i gate dei 3 JFet sono gia collegati in parallelo.

pre: doppia uscita Pot10
