Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
col bu508 non andava bene ! ma con i tr differenti si poi ti dico come fare mo prima i schemi guarda caso io monto prioprio quello vai a vede le fotocucicu ha scritto:Zio bruno quel trafo a 36v non andava.bene se non sbaglio...come lo devo configurare?
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
Vai ziooooooo!!!!!!!
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6417
Località : Lanciano(ch) Abruzzo
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
come promesso ecco i schemi del the wall

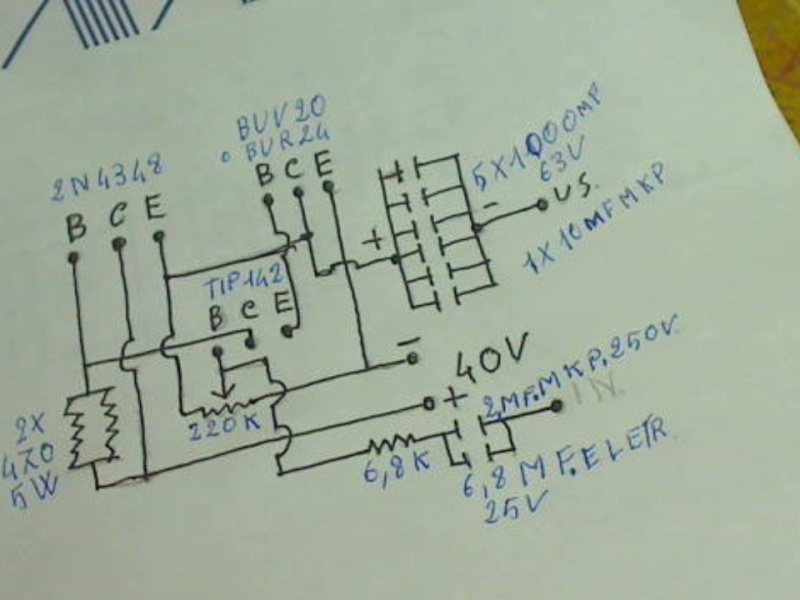

schema ampli con le mie modifiche
schema alimentatore da seguire alla lettera chi suona e' al80% e' lui
attenzione ai collegamenti dei cap sembra banale ma e' molto inportante se lo volete senti come al raduno
foto interne
ragazzi io autocad nu' lo so usa scusate
foto interne se vede poco ma e' concientrato e da smontallo nu me va
per qualsiasi chiarimento dite pure tanto nun cio capito niente
lo montato e funziona come non lo so
schema ampli con le mie modifiche
schema alimentatore da seguire alla lettera chi suona e' al80% e' lui
attenzione ai collegamenti dei cap sembra banale ma e' molto inportante se lo volete senti come al raduno
foto interne
ragazzi io autocad nu' lo so usa scusate
foto interne se vede poco ma e' concientrato e da smontallo nu me va
per qualsiasi chiarimento dite pure tanto nun cio capito niente
lo montato e funziona come non lo so
Ultima modifica di ideafolle il Mer 8 Ago 2012 - 18:33 - modificato 1 volta.
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
grazie zio bruno!!!
il trafo usato è quello "operato"?
ma scalda parecchio verO?
il trafo usato è quello "operato"?
ma scalda parecchio verO?
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
si miche e' quello operato divisi tutti i secondari e collegati in parallelo in modo da ottenere 2 secondari separati da 35v 5am . scalda il giustocucicu ha scritto:grazie zio bruno!!!
il trafo usato è quello "operato"?
ma scalda parecchio verO?
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
ideafolle ha scritto:si miche e' quello operato divisi tutti i secondari e collegati in parallelo in modo da ottenere 2 secondari separati da 35v 5am . scalda il giustocucicu ha scritto:grazie zio bruno!!!
il trafo usato è quello "operato"?
ma scalda parecchio verO?
ah hai fatto una sorta di dual mono quindi
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
no !dopo la 220 e' un dual mono
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
....non illuderti è solo simbolico il bacio .......... grande zio bruno....
poluca- Membro di riguardo
- Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
Bravo Zì Bruno,hai usato il BUV 20 che è un transistor tosto e veloce
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6417
Località : Lanciano(ch) Abruzzo
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
e io che cie' speravo ciao lucapoluca ha scritto: ....non illuderti è solo simbolico il bacio .......... grande zio bruno....
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
ciao albert mo ne sto a fa un altro ad un amico con tr differenti vedemo che escie foriAlbert^ONE ha scritto:Bravo Zì Bruno,hai usato il BUV 20 che è un transistor tosto e veloce
mi raccomando agli alimentatori sono tutto
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
Zio Bru...GRANDIOSO, il the wall è un minimalist che non ho mai sentito così.Il mio monolite nero del raduno, sta un pelino dietro, anzi dire un bel pò di peli dietro, ed i peli sono quelli dello Zio, per cui moooooooolto dietro
Ancora Grande
Ancora Grande
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
gigi6c ha scritto:Zio Bru...GRANDIOSO, il the wall è un minimalist che non ho mai sentito così.Il mio monolite nero del raduno, sta un pelino dietro, anzi dire un bel pò di peli dietro, ed i peli sono quelli dello Zio, per cui moooooooolto dietro
Ancora Grande
ciao grande gigi sto ancora a astetta che me apri la porta che sto qui fori a guarda te e nico che magniate e bevete a tutta callara e ve sentite quei du dindaroli neri che come se sentono da qui vanno da dio
allora come o sempre detto in un ampli (soprattuto se uguali) chi fa la differenza e pure di tanto sono gli alimentatori perche chi suona al 80% sono loro , e non per niente sono la cosa piu' delicata e costosa da realizare ,(a parte le varie scuole di penziero sui alim.)
di fatti ogni cosa che prendi dac,pre,anpli come cambi alim. il loro suono cambia radicalmene in bene o in pegio
ps. a gi io co tutti quei peli nun cio capito niente mo li porto dal barbiere e vedemo come se ponno agiusta
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
E parlaci un po di st' alimentatore, dicci quali esperienze hai fatto.
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
Concordo zio,alla fine chi suona sono sempre i trasformatori e circuito di alimentazione
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6417
Località : Lanciano(ch) Abruzzo
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
ciao albert mo me sta a veni mauro (emmeci) per fare un po de confronti sugli alimentatori specialmente per i pre in modo de leva le batterie . e vedemo che escie foriAlbert^ONE ha scritto:Concordo zio,alla fine chi suona sono sempre i trasformatori e circuito di alimentazione
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
De simone Biagio ha scritto:E parlaci un po di st' alimentatore, dicci quali esperienze hai fatto.
Ecco... finalmente ci siamo, stiamo ammirando l'alimentazione definitiva!
Eccola!!!
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
Dopo cena... le considerazioni finali!!! Annamo che ce se stanno a brucia le bistecche su "The Wall"!!!
Ma&Zì
Ma&Zì
Ultima modifica di ideafolle il Gio 9 Ago 2012 - 17:49 - modificato 1 volta.
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
A zi, prova ad ingrandire un po l' immagine e dimmi cosa ne pensi di questa? :ideafolle ha scritto:De simone Biagio ha scritto:E parlaci un po di st' alimentatore, dicci quali esperienze hai fatto.
Ecco... finalmente ci siamo, stiamo ammirando l'alimentazione definitiva!
Eccola!!!
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
belloDe simone Biagio ha scritto:A zi, prova ad ingrandire un po l' immagine e dimmi cosa ne pensi di questa? :ideafolle ha scritto:
Ecco... finalmente ci siamo, stiamo ammirando l'alimentazione definitiva!
Eccola!!!
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
A zì dopo cena e con il vinello,l'alimentatore diventa da 3 KW
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6417
Località : Lanciano(ch) Abruzzo
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
Buonasera a tutti. Vengo in loco a esporre un problema alquanto serio. Non riesco a trovare i 2n4348 e i sui "sostituti" a meno di non ordinarli in giro per il mondo. Mi potreste dire se c'è un alternativa a portata di negoziante? GRAZIE MILLE!!!!!!!!!!
Mr Phil- Membro di riguardo
- Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Provincia : TO
Occupazione/Hobby : elettricista / e non solo
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
ciao phil puoi usare pure i bux41 o i 2n3055 basta che siano case to3 o che rientino in queste caratteristiche se possibile sempre in case to3.Mr Phil ha scritto:Buonasera a tutti. Vengo in loco a esporre un problema alquanto serio. Non riesco a trovare i 2n4348 e i sui "sostituti" a meno di non ordinarli in giro per il mondo. Mi potreste dire se c'è un alternativa a portata di negoziante? GRAZIE MILLE!!!!!!!!!!
npn
tens. c-e 80 v
A. coll. 15
ife 20
w diss. 150
serve come generatore di corente per il finale
ciao
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Primo T-Raduno Centro Italia "Breccia di Porta Pia"- PROGETTI E SCHEMI
Ok. Penso ai 2n3055 che il mio fornitore ha. Tra l'altro li avevo usati per il moltiplicatore che attualmente alimenta il pre minimal. Grazie zio bruno per l'imbeccata.
Mr Phil- Membro di riguardo
- Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Provincia : TO
Occupazione/Hobby : elettricista / e non solo
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD
Pagina 2 di 3 • 1, 2, 3
Argomenti simili
» [VENDUTO] portatile Asus core i3 4 usb schermo 1600 x 900 led retroilluminato porta hdmi e porta pci express 450 euro
» Schemi e PCB Preamplificatore Threshold NS 10
» Progetto LM1876 del Forum - SVILUPPO E DOMANDE
» Commenti su appunti e schemi di Mau
» Schema elettrico lettore PD-S703
» Schemi e PCB Preamplificatore Threshold NS 10
» Progetto LM1876 del Forum - SVILUPPO E DOMANDE
» Commenti su appunti e schemi di Mau
» Schema elettrico lettore PD-S703
Pagina 2 di 3
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Ieri alle 23:18 Da Quaiozi!
» thorens td 145 mkII help
Ieri alle 21:52 Da morgana90
» È morto Quincy Jones, il leggendario musicista e produttore aveva 91 anni
Ieri alle 21:45 Da Albert^ONE
» lenco l 75
Ieri alle 21:04 Da Quaiozi!
» Problema audio tv
Ieri alle 19:24 Da mattia9210
» Sostituzione testina Thorne TD 166
Ieri alle 17:57 Da Matt1989
» Braccio Thorens TP16 - Posizione corretta del magnete toroidale dell'antiskating
Ieri alle 11:55 Da Fabix
» lenco l 75
Gio 7 Nov 2024 - 18:53 Da Quaiozi!
» TD 160 MOTORE
Gio 7 Nov 2024 - 12:16 Da philball1959
» Klipsch La Scala AL-3 crossover originali
Gio 7 Nov 2024 - 7:39 Da audiophile.1963
» Amplificatore Audiodesign AG6 per chitarra acustica.
Mer 6 Nov 2024 - 6:21 Da Skywalker_64
» Streaming - Qualità Radio online
Mar 5 Nov 2024 - 22:29 Da novembrino
» consiglio acquisto impianto usato CAV AUDIO
Mar 5 Nov 2024 - 1:09 Da Sasasalvo
» Che musica ascoltate in questo momento?
Lun 4 Nov 2024 - 18:35 Da mauretto
» Il peggior componente che abbiamo mai acquistato
Lun 4 Nov 2024 - 17:11 Da arthur dent
» Quale ampli per sostituire Rega Brio r
Lun 4 Nov 2024 - 8:31 Da Marco Ravich
» KEF R3 META
Sab 2 Nov 2024 - 22:28 Da ste-65
» jbl Radiance 121 VX
Sab 2 Nov 2024 - 21:21 Da nino_cento
» Fosco Marain, Stefano Bollani e Massimo Altomare - Gnòsi delle Fànfole (2007)
Sab 2 Nov 2024 - 16:47 Da mauz
» Nuovo Eversolo DMP A-10
Gio 31 Ott 2024 - 10:23 Da giucam61
» Switch - Preamp
Mer 30 Ott 2024 - 22:15 Da Federico01
» sl pg460a non legge piu i cd .. e altri quesiti.
Mer 30 Ott 2024 - 11:25 Da fileo
» L' angolo di novembrino
Mar 29 Ott 2024 - 22:42 Da novembrino
» Foobar 2000 visualizzare elenco random
Mar 29 Ott 2024 - 14:47 Da arthur dent
» Buchardt Audio E50 (in preordine)
Mar 29 Ott 2024 - 8:48 Da Chardonnay
» Loxjie A40 vs "alternativa"
Lun 28 Ott 2024 - 0:16 Da erik42788088
» Troppi morsetti
Dom 27 Ott 2024 - 21:23 Da arthur dent
» Sony nw-a45 - cavo di registrazione
Sab 26 Ott 2024 - 16:41 Da chris75
» Consigli Yamaha m2 + pre amp c4
Sab 26 Ott 2024 - 14:41 Da Gio_992
» Nad 3020i ai possessori ed ex
Sab 26 Ott 2024 - 10:58 Da giucam61
