TA8207K Stereo,Costruzione.

Ciao!!
Smontando una Radio, di 7/8Anni fa, ho trovato (oltre tantissimi,migliaia,milioni di CAP e resistenze) 2 Toshiba TA8207K...
Da Datasheet: 4,6W con 12V @4Ohm
Visto quello che serve a me: uso in casa di Città con tutta la famiglia "a bordo" quindi basta una piccola potenza per la camera e buoni Diffusori da 100naia di dB che sarei OK.

E per l'alimentazione userei l'ali del PC (1200W Enermax,Platimax)che da 12V stabilissimi...

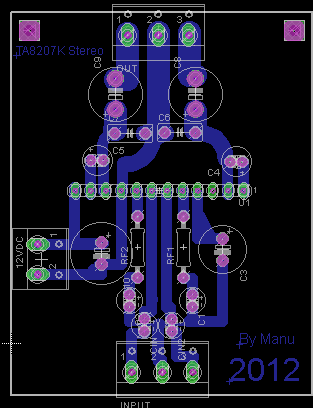

Ho tirato giù la .brd da Eagle:[img][/img]

Mi sembra che sia venuto abb. bene(si puo fare di meglio,penso)...ma il problema che vi chiedo è:
il terzo pin(del'IC,logicamente) con interruttore che va nel 12cesimo come vanno collegati?
Non essendo molto esperto mi serve una Spintarella...Xd e se vi serve il File .brd...ve lo mando Volentieri!
Le piste dovrebbero essere grandi a basta:ho sempre usato 1.778...e in alcuni punti anche 2.54...
Grazie!!

Cos'è questo silenzio?? Vi siete tutti ammalati? 54Visite....xd


W !!!!

Ecco il problema:(Evidenziato)[img][/img]

Non mi è chiaro il punto tra Pin 3 e il 12...
Grazie!

non ci capisco niente dello schema elettrico però...
complimenti hai 15 anni e sai progettare un amplificatore!

E' un interruttore! e nel *2 dice che se inserisci l'interruttore è consigliato anche il condensatore tra il pin 3 e massa per ridurre il rumore di accensione e spegnimento.
Spero di essere stato d'aiuto!

L.

Grazie a tutti e due!!
Un interruttore,OK.
Maledizione a non sapere l'inglese... Grazie della traduzione!
Però se io non mettessi l'interuttore in quel punto ma solo prima del trafo,cioè prima ancora del PCB(come disolito si fà) non dovrei collegare niente al 3°Pin?
Non vorrei rifare il C.S. solo per una mancanza di Pista!!

MANU97 ha scritto:Non mi è chiaro il punto tra Pin 3 e il 12...
Grazie!

Leggendo il datasheet, il pin 3 è l'accensione/spegnimento dell'amplificatore, nel diagramma che hai postato ha la stessa tensione del pin 12 di alimentazione quando l'interruttore è chiuso (verso massa c'è un condensatore per diminuire il "pop" all'accensione/spegnimento):

Power on / off switch
There is power on / off switch at (3) pin. However, output power is changed by (3) pin supply voltage when (3) pin supply voltage is not same (12) pin supply voltage, after referring to attached date, select (3) pin supply voltage.

Volendo potresti anche alimentare il pin 3 con una tensione diversa da quella del pin 12 ma non ho ben capito come influisca sulle uscite.

Se hai un interruttore sull'alimentazione puoi eliminare lo switch dello schema che hai postato e collegare direttamente i pin 3 e 12. Controlla il datasheet prima però, magari mi è scappato qualcosa...

MANU97 ha scritto:Grazie a tutti e due!!
Un interruttore,OK.
Maledizione a non sapere l'inglese... Grazie della traduzione!

Imparare l'inglese dovresti considerarla una priorità... a meno che tu non conosca già il cinese

Però se io non mettessi l'interuttore in quel punto ma solo prima del trafo,cioè prima ancora del PCB(come disolito si fà) non dovrei collegare niente al 3°Pin?
Non vorrei rifare il C.S. solo per una mancanza di Pista!!

Puoi ponticellare i pin 3 e 12. Se non colleghi il pin 3 l'integrato non amplifica, è come se fosse spento.

...visto che ne hai trovati 2 presuppongo che la radio fosse dual-mono e non sarebbe affato male replicarlo...

Grazie,
In prtica io collego nel PCB pin 3 e 12 alla Vcc(come da datasheet)che saranno i 12VDC;
nient'altro.
Ecco come è ultimato:[img][/img]

Per evitare di usare una Doppia Faccia per solo 1Cm di pista farò un semplice ponticello con Rame da 0.8m...Spero non erro!

Marco Ravich ha scritto:...visto che ne hai trovati 2 presuppongo che la radio fosse dual-mono e non sarebbe affato male replicarlo...

Non ho trovato niente a riguardo...in ogni caso si può fare...sforzando un pò il Chip,ma si fa

Cmq non erano dual mono:era uno l'ampli Tuner>Altoparlanti e l'altro CD>Altoparlanti
In ogni caso al momento lascio così com'è...
Poi a fare un secondo C.S. identico non ci vuole niente...

Ragazzi...
Ho Finito tutto il Progetto e mi sembra venuto molto bene...sono soddisfatto del risultato

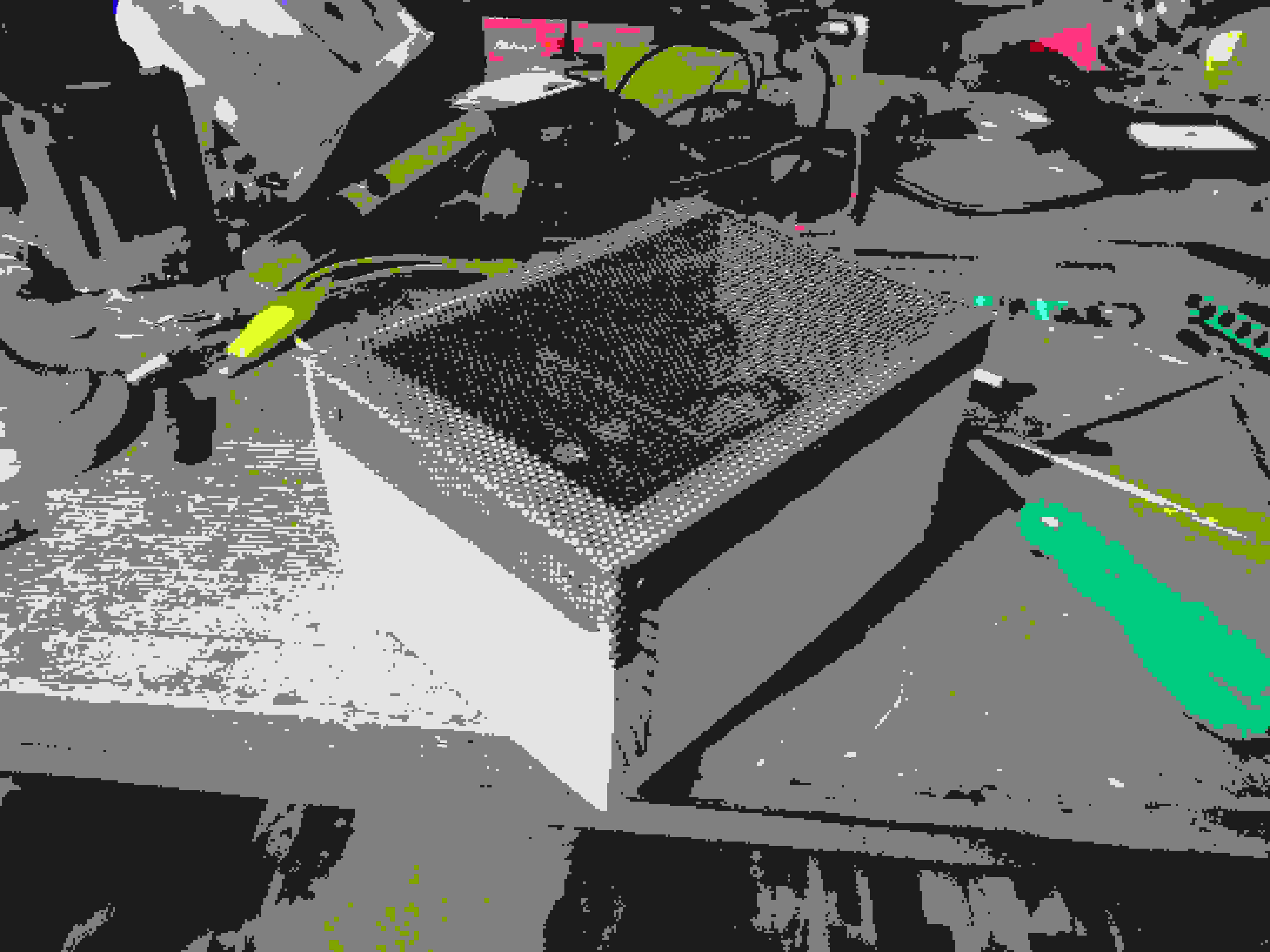

Un pò di Foto:


Esterno


Vista Interna


Esterno Davanti


Esterno Dietro

EDIT:






Poi arriveranno le altre...nel frattempo gustatevi la meraviglia

Ecco le ultime due foto:




[/center]Analisi Completa:

Questo ampli è molto semplice da tutti i punti di vista,ho usato componenti che avevo già non di buona fattura....però mi ha già dato buone soddisfazioni.

La Potenza in gioco non è molta...io lo uso per dei Philips in Alnico da 94dB circa,quindi non ho molti problemi a sonorizzare tutta la stanza; non si ha molta dinamica (I grandi momenti orchestrali sono un pò "incasinati).
Ha un altissima sensibilità(l'ampli) e non permette sorgenti che sparano 1Volt o Preampli da 5Volt ahah....Usandolo con la ASUS STX il volume del PC non può superare i 12/13 Step,altrimenti il clipping è assicurato.

Parte alimentazione:
Come avrete ben visto l'alimentazione non c'è...(non è che non esiste, )
Ma ho voluto lasciare la possibilità di usare quello che si vuole...il Range di alimentazione(in fuonzione) va da 6V(lo sconsiglio vivamente... sino a 18V....Io lo uso sempre con 18V per poter sfruttare appieno tutta la potenza in atto, ma già a 15 va bene

Noise rumor, , solo se si sta appicicati al diffu,altrimenti sono inesistenti..




Prossimo UpGrage:
Interuttore ON/OFF
Spia di ON
Componenti di buona/ottima fattura (sopratutto i due di uscita e due di entrata)
Un alimentazione(sempre separata) migliore di quella che ho attuale...

Dopo questi ulteriori aggiornamenti credo propio che farò dare il massimo da questo semplice TA8207K.......e,con il vostro permesso..., vorrei classificarlo come T-Amp

Grazie!!!!! E comment Please!!

sonic63 ha scritto:

Grazie




P.S. Cè un modo per eliminare il post con quelle foto mal caricate? Perchè sono inutile e fastidiose...

Mi ricordi tanto me qualche anno fa.. bravo.. anche se come integrato si quei voltaggi io avevo intenzione di usare il TDA1552, leggermente più potente e molto semplice, facile da cablare anche in aria...

Conosco il 1552,ma l'avrei dovuto comprare...
Il TA8207K l'avevo già, ho sbrogliato il pcb(così ho fatto anche pratica su di esso) e poi eccomi qua


...P.S. ho usato cavo schermato per il segnale...la calza schermante lo collegata a massa su un solo capo del cavo...e l'altro capo invece l'ho lasciato senza collegamento.
E' giusto così?
Grz!

ho visto.. che bestia di schermato comunque si in semibilanciato.. i collegamenti sul finale sinceramente non sono proprio prettamente necessari cavi schermati.. meglio sul resto... un consiglio generale.. sulla massa usa solo un filo, senza schermo o quant'altro.. per praticità.. immagino che fatica a saldare quei cavi (ne so qualcosa.. se vai verso pagina 46 del primo topic del pre minimalist vedi le mie realizzazioni) tanto è inutile, lo shcermo se assorbe qualcosa lo manda comunque a massa..

quanto alla scleta dell'IC.. certo avevo capito che lo avevi fatto per componenti di riciclo.. ma più che altro è il fatto che ti sei messo a fare addirittura la pcb apposta su eagle e stampato

in questo sei molto più avanti di me.. io quelle non le so fare..

ahah...

Il PCB è più che altro per divertimento...ormai sto imparando bene...e li faccio senza problemi.

Per i cavi schermati: con la fatica che ho fatto per metterli...ormai li lascio.. ....

vabè il suggerimento cavi è per il futuro, a toglierlo fai guai proprio

quanto alle pcb, come le fai? fotoincisione e acido?

Le pcb prima le sbroglio con Eagle, poi stampo su carta da lucido con Laser,
Schoccio il Master sulla basetta,
Bromografo (3.30s circa)
Soda Caustica (pochi secondi) ,7grammi
Cloruro Ferrico 45/50minuti (Riscaldato e in movimento)
Lavaggio
Carta Vetro 220 leggera leggera
Foratura trapano a colonna con punte 0.8mm ma le morsettiere,cavi e alcuni cap 1mm
.....SALDATURA
Ecco

Grande, non sai come ti invidio ..

maaa avendo in mente un progettino a breve.. se ti do qualche schema o magari te lo faccio direttamente su eagle..
Me fai due schedine a prezzo T?

anche senza fretta, magari quando ti trovi a fare anche altro

...io invece potrei donarti questo:


E' un 4 canali per auto: potrebbe essere interessante per fare una multiamplificazione !

In cambio ti chiedo ovviamente di rilasciare lo schema su licenza CC BY-NC-SA.

Fammi sapere in PM se ti interessa.

Sto rodaggiando per bene l'Amplicello....

Ho notato che suona molto meglio dopo almeno 1ora di musica a volume quasi a stecca...Bello caldo,quindi.

Però,arriva un problema audiofilo 100%....Rumore di fondo che si addentra nei Biconi...ùùùù
I collegamenti del Segnale sono Schermati; L'alimentazione è Stabilizzata per bene con un LM317T a 17V e,in prova soltanto, 30000uF di CapNichicon Gold ...
Ma cè sempre un leggero fruscio sia a bassa freq,che anche una velatura di alta freq...che la si sente a 1Metro di distanza...non che dia fastidio...
Ma se posso cerco l'inghippo...e levo anche questo "problema"


P.S. Nessuno vuole provare il nuovo T-Amp,battezzato sul momento "Amplicello" ...??
