FE103En BLH anche per me...

La costruzione procede, anche se un po' a rilento...

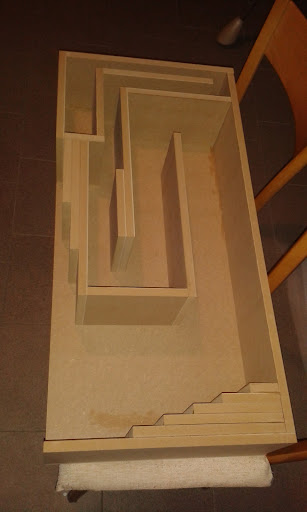

MDF sp. 16mm; pezzi tagliati a misura con macchinario a controllo numerico



Assemblaggio (piuttosto semplice, anche se parcchio più "complesso" rispetto a quello delle mie "Needle"...)

Parti sigillate anche dall' interno con un "filo" di colla vinilica"


.. chissà come suonano in configurazione "a doppio trasduttore"...
Mi verrebbe voglia di farne 4 "giuntate" insieme a coppie...


Nah... per ora aspetto i Fostex.
Già arrivati connettori (NO VASCHETTA !!!) e il cavo (QED Silver Ann. XT).
Incollaggio "finale" solo dopo rodaggio trasduttori, collaudo ed eventuali modifiche interne... poi la finitura !

tanta roba! prima o poi le realizzo pure io! finiture rigorosamente verde ikea

complimenti!
Pensavi di mettere la vernice bituminosa all'interno?
Per i miei progetti è stata sempre molto utile ma non ho mai realizzato una tromba.

merighetto ha scritto:complimenti!
Pensavi di mettere la vernice bituminosa all'interno?
Per i miei progetti è stata sempre molto utile ma non ho mai realizzato una tromba.

Guarda... solitamente di "bitumazzo" ne metto a volontà, ma per questo specifico progetto mi è stato consigliato di non metterne proprio !
Per ora proverei soltanto con il filtro per cappe nella "camera di compressione" (come in foto) e null'altro... poi vedrò di "accordare" la tromba come più mi aggrada... a orecchio ! Niente misurazioni con fonometro... quelle DOPO .

Per la finitura della "coppia n°1" andrò di fondo, 2 mani di nero a spruzzo, metto "a cuocere" il tutto (il carrozziere qui di fianco a casa mia mi "noleggia" compressore, pistola e forno) , per poi finire con trasparente opaco... almeno, così vuole la persona che me le ha commissionate.

Per la "coppia n°2" (in teoria le costruisco per poi rivenderle) sto seriamente pensando di fare un po' come ho fatto per le "Needle" (ovvero unire le qualità sonore di due diversi materiali) :

_assemblaggio a morsetto delle parti esterne "a filo" per poter effettuare carteggiature e fresature;
_smontaggio totale
_costruzione "anima centrale" realizzata con lo stesso MDF da 16mm e verniciata come la coppia n°1 ;
_fianchetti in tavole giuntate rifiniti esternamente (prima dell'assemblaggio) con impregnante mogano/ciliegio/noce medio o scuro (a scelta di chi vorrà acquistarle), incollati all' anima centrale di cui sopra e ai pannelli interni, e poi internamente impregnati "pesantemente" con turapori e successivamente cosparsi di bitume ;
_altra chiusura a morsetti per collaudo e "accordatura" (@ Ottaviano: con il famoso "trick del liutaio"...);
_chiusura definitva con altro fianchetto (finitura interna solo turapori e niente bitume)
_rifinitura finale con trasparente lucido.

MacDLSA1970 ha scritto:

merighetto ha scritto:complimenti!
Pensavi di mettere la vernice bituminosa all'interno?
Per i miei progetti è stata sempre molto utile ma non ho mai realizzato una tromba.

Guarda... solitamente di "bitumazzo" ne metto a volontà, ma per questo specifico progetto mi è stato consigliato di non metterne proprio !
Per ora proverei soltanto con il filtro per cappe nella "camera di compressione" (come in foto) e null'altro... poi vedrò di "accordare" la tromba come più mi aggrada... a orecchio ! Niente misurazioni con fonometro... quelle DOPO .

Per la finitura della "coppia n°1" andrò di fondo, 2 mani di nero a spruzzo, metto "a cuocere" il tutto (il carrozziere qui di fianco a casa mia mi "noleggia" compressore, pistola e forno) , per poi finire con trasparente opaco... almeno, così vuole la persona che me le ha commissionate.

Per la "coppia n°2" (in teoria le costruisco per poi rivenderle) sto seriamente pensando di fare un po' come ho fatto per le "Needle" (ovvero unire le qualità sonore di due diversi materiali) :

_assemblaggio a morsetto delle parti esterne "a filo" per poter effettuare carteggiature e fresature;
_smontaggio totale
_costruzione "anima centrale" realizzata con lo stesso MDF da 16mm e verniciata come la coppia n°1 ;
_fianchetti in tavole giuntate rifiniti esternamente (prima dell'assemblaggio) con impregnante mogano/ciliegio/noce medio o scuro (a scelta di chi vorrà acquistarle), incollati all' anima centrale di cui sopra e ai pannelli interni, e poi internamente impregnati "pesantemente" con turapori e successivamente cosparsi di bitume ;
_altra chiusura a morsetti per collaudo e "accordatura" (@ Ottaviano: con il famoso "trick del liutaio"...);
_chiusura definitva con altro fianchetto (finitura interna solo turapori e niente bitume)
_rifinitura finale con trasparente lucido.

mi piace la tua idea ottimo lavoro complimenti

MacDLSA1970 ha scritto:

merighetto ha scritto:complimenti!
Pensavi di mettere la vernice bituminosa all'interno?
Per i miei progetti è stata sempre molto utile ma non ho mai realizzato una tromba.

Guarda... solitamente di "bitumazzo" ne metto a volontà, ma per questo specifico progetto mi è stato consigliato di non metterne proprio !
Per ora proverei soltanto con il filtro per cappe nella "camera di compressione" (come in foto) e null'altro... poi vedrò di "accordare" la tromba come più mi aggrada... a orecchio ! Niente misurazioni con fonometro... quelle DOPO .

Per la finitura della "coppia n°1" andrò di fondo, 2 mani di nero a spruzzo, metto "a cuocere" il tutto (il carrozziere qui di fianco a casa mia mi "noleggia" compressore, pistola e forno) , per poi finire con trasparente opaco... almeno, così vuole la persona che me le ha commissionate.

Per la "coppia n°2" (in teoria le costruisco per poi rivenderle) sto seriamente pensando di fare un po' come ho fatto per le "Needle" (ovvero unire le qualità sonore di due diversi materiali) :

_assemblaggio a morsetto delle parti esterne "a filo" per poter effettuare carteggiature e fresature;
_smontaggio totale
_costruzione "anima centrale" realizzata con lo stesso MDF da 16mm e verniciata come la coppia n°1 ;
_fianchetti in tavole giuntate rifiniti esternamente (prima dell'assemblaggio) con impregnante mogano/ciliegio/noce medio o scuro (a scelta di chi vorrà acquistarle), incollati all' anima centrale di cui sopra e ai pannelli interni, e poi internamente impregnati "pesantemente" con turapori e successivamente cosparsi di bitume ;
_altra chiusura a morsetti per collaudo e "accordatura" (@ Ottaviano: con il famoso "trick del liutaio"...);
_chiusura definitva con altro fianchetto (finitura interna solo turapori e niente bitume)
_rifinitura finale con trasparente lucido.

Se non ho capito male per la coppia n°2 pensavi di usare il "bitumazzo". Sarei curioso di conoscere la tua impressione sul suono con/senza bitume su di una tromba.

merighetto ha scritto:Se non ho capito male per la coppia n°2 pensavi di usare il "bitumazzo". Sarei curioso di conoscere la tua impressione sul suono con/senza bitume su di una tromba.

Ci sarebbe la possibilità che io riesca a vendere anche la seconda coppia di "BLH103", nel qual caso la costruzione seguirebbe appieno i dettami di chi mi ha consigliato MDF e "accorgimenti vari"... quindi niente bitume e niente legno massello o simili per i fianchetti.
Se fosse, invece, destinata ad un utilizzo personale allora probabilmente utilizzerò il bitume nella parte interna di uno dei due fianchetti...

[
nota:
Credo che per riuscire a "detronzzare" le mie "Needle", queste "BLH103" dovranno essere proprio eccezionali !!!
]

NEL FRATTEMPO...

ARRIVATI I FULL-RANGE Fostex FE103En !



Ottimo imballaggio e prezzo "umano" da Spectrumaudio (solo un po' ecessive le spese di spedizione...).

Eccellente packaging per i trasduttori Fostex, completo anche di progetti !!! (compreso questo BLH)

Installati e "provati"...


Applicati i connettori sul lato posteriore, il cavo QED Silver Anniversary, "morsettati" i fianchetti e... primo collaudo !!!


Suonicchiano... ma ovviamente aspetterò a dare un mio giudizio soltanto a "cose fatte" (rodaggio trasduttori COMPRESO !!! :o).

bravissimo!

Se posso darti un consiglio prima di chiudere roda MOLTO gli altoparlanti; da nuovi, almeno per quanto riguarda i miei 126, sono inascoltabili altro che "suonicchiare"... prima di un centinaio di ore fanno proprio schifo... niente bassi, medie avanti tutta e alte vetrose.

Poi come d'incanto il tutto si riequilibra e comincia a venir fuori la personalità vera del fullrange.

Gioca un po' con il volume della camera di compressione e con (poco) assorbente interno per trovare il giusto equilibrio nella zona di transizione fra l'emissione della tromba e quella diretta dell'altoparlante.

Bel lavoro!

mau749 ha scritto:Se posso darti un consiglio prima di chiudere roda MOLTO gli altoparlanti; da nuovi, almeno per quanto riguarda i miei 126, sono inascoltabili altro che "suonicchiare"... prima di un centinaio di ore fanno proprio schifo... niente bassi, medie avanti tutta e alte vetrose.

Poi come d'incanto il tutto si riequilibra e comincia a venir fuori la personalità vera del fullrange.

Gioca un po' con il volume della camera di compressione e con (poco) assorbente interno per trovare il giusto equilibrio nella zona di transizione fra l'emissione della tromba e quella diretta dell'altoparlante.

Bel lavoro!

mau749 ha scritto:Se posso darti un consiglio prima di chiudere roda MOLTO gli altoparlanti; da nuovi, almeno per quanto riguarda i miei 126, sono inascoltabili altro che "suonicchiare"... prima di un centinaio di ore fanno proprio schifo... niente bassi, medie avanti tutta e alte vetrose.

In effetti il mio "suonicchiano" non è proprio il vocabolo corretto per
descrivere ciò che ho udito, ma un "ADESSO fanno cagare" mi pareva un
po' eccessivo... Magari "parto prevenuto", data la mia precedente esperienza con i trasduttori TangBand che però, a differenza di questi, necessitavano ASSOLUTAMENTE di filtro "ammazza-medi-in-eccesso" (senza il quale erano SERIAMENTE inascoltabili !!! Altro che Fostex... ), ma mi pare di aver percepito un' inaspettato buon equilibrio nell'emissione delle frequenze medie (che, ovviamente, a 4 ore di funzionamento degli ap sono MOLTO "avanti" perchè tutto il resto è MOLTO "indietro"...) .

mau749 ha scritto:... la personalità vera del fullrange.

E qui sfondi una porta aperta perchè sono un'estimatore del monovia !

mau749 ha scritto:Gioca un po' con il volume della camera di compressione e con (poco) assorbente interno per trovare il giusto equilibrio nella zona di transizione fra l'emissione della tromba e quella diretta dell'altoparlante.

Bel lavoro!

Assolutamente SI' ! ... in effetti se guardi nella penultima foto si dovrebbe intravedere del filtro per cappe all'interno di entrambe le camere di compressione... . Cmnq "testerò" tutto per bene tra un (bel) po' di tempo...

Grazie mille, anche per i sempre preziosissimi consigli !

MacDLSA1970 ha scritto:

Suonicchiano... ma ovviamente aspetterò a dare un mio giudizio soltanto a "cose fatte" (rodaggio trasduttori COMPRESO !!! :o).

Ottimo lavoro! Aspetto con ansia la fine del rodaggio.

ciao, vedo che finalmente ti sei portato avanti!! visto che sei in fase di ascolto e prove, fai una cosa: NON STROZZARE LA PRIMA PARTE DEL CONDOTTO, PENA PERDITA DELLE BASSE FREQUENZE....PIUTTOSTO USA IL FILTRO PER RIVESTIRE L'UTLIMA PARTE PRIMA DEI GRADINI FINALI PER ELIMINARE LE ULTIME MEDIE IN USCITA DALLA BOCCA. Almeno provaci e poi vedi come suona, io avevo provato a chiudere il primo condotto del labirinto con una parte di filtro e non suonavano più una sega Ma le mie sono in betulla, quindi sicuramente diverso.....FACCI SAPERE COME PROSEGUE IL TEST!
Io per ora inizio a prendere la legnaia per queste, eh che cazz.... http://www.troelsgravesen.dk/Jenzen-SEAS-ER.htm

Ciao Giammo !

Sì, in effetti ho notato che se si riempiono di filtro per cappa i due tratti di condotto (quelli di sezione inferiore) si provoca una notevole perdita di basse frequenze... se invece si riveste il "fondo" dell' ultimo tratto "basso" (dove il condotto curva verso l'alto) si ha uno "smorzamento" delle medioalte.
Ma ecco che, come giustamente tu dici, rivestendo il tratto verticale prima degli "scalini" si ha un'attenuazione delle sole medie frequenze (un'ottimo filtro notch "meccanico", non c'è che dire... ) !
Devo solo sperimentare se è il caso di rivestire tutti e 4 i lati oppure sono sufficienti 2 soli lati (per ora non ho messo il filtro sulle fiancate).

Mah, la differenza di materiale credo che dovremo sperimentarla "ad orecchio"... nel senso che uno di noi dovrebbe recarsi dall' "altro" con i suoi diffusori e provarli sul medesimo impianto !

Quindi, appena le avrò terminate sarò prontissimo ad accoglierti (ovviamente l'invito è esteso a chiunque voglia sentire i diffusori in questione... ma avvertitemi prima, però, perchè sennò qui si rischia il sovraffollamento ! )
Non sono solito autoinvitarmi, ma nel qual caso tu tu non potessi spostarti potrei tranquillamente venire io...

Buon Weekend (piovoso, purtroppo... )

[nota: Jenzen... personalmente non gradisco, ma è questione "di pelle" ... viva il monovia !!!]

GRANDE!! Infatti secondo me sui fianchi meglio non mettere nulla...sono diffusori che nascono con un progetto studiato bene, quindi invece, VEDIAMOCI ECCOME!! Siamo vicini! se vuoi venire da me quando VUOI!! sennò vengo io, ma il sole PRIMA!! la PROVA CONFRONTO MI INGOLOSISCE TANTO!!
cmq, non sono daccordo. nel senso, monovia TOTALI! Ma il Jenzen che ti ho postato sono PAURA VERA E cmq li sentirò a breve e poi vediamo se mi faranno cadere la mascella allora mi sa che bisogna, con calma,iniziare a prendere i pezzi, calma, ma....vedremo! INTANTO CHIAMAMI E CI METTIAMO DACCORDO. HAI M.P.

giammo ha scritto: ../.. il Jenzen che ti ho postato sono PAURA VERA E cmq li sentirò a breve e poi vediamo se mi faranno cadere la mascella ...

giammo Ok, allora preparo già un po’ di cuscini da mettere per terra a salvaguardare la tua mascella…

El Alicantino ha scritto:

giammo ha scritto: ../.. il Jenzen che ti ho postato sono PAURA VERA E cmq li sentirò a breve e poi vediamo se mi faranno cadere la mascella ...

giammo Ok, allora preparo già un po’ di cuscini da mettere per terra a salvaguardare la tua mascella…

NON VEDO L'ORA!! OTTIMA IDEA CMQ Ci si sente presto

MacDLSA1970 ha scritto:Ciao Giammo !

Sì, in effetti ho notato che se si riempiono di filtro per cappa i due tratti di condotto (quelli di sezione inferiore) si provoca una notevole perdita di basse frequenze... se invece si riveste il "fondo" dell' ultimo tratto "basso" (dove il condotto curva verso l'alto) si ha uno "smorzamento" delle medioalte.
Ma ecco che, come giustamente tu dici, rivestendo il tratto verticale prima degli "scalini" si ha un'attenuazione delle sole medie frequenze (un'ottimo filtro notch "meccanico", non c'è che dire... ) !
Devo solo sperimentare se è il caso di rivestire tutti e 4 i lati oppure sono sufficienti 2 soli lati (per ora non ho messo il filtro sulle fiancate).

Mah, la differenza di materiale credo che dovremo sperimentarla "ad orecchio"... nel senso che uno di noi dovrebbe recarsi dall' "altro" con i suoi diffusori e provarli sul medesimo impianto !

Quindi, appena le avrò terminate sarò prontissimo ad accoglierti (ovviamente l'invito è esteso a chiunque voglia sentire i diffusori in questione... ma avvertitemi prima, però, perchè sennò qui si rischia il sovraffollamento ! )
Non sono solito autoinvitarmi, ma nel qual caso tu tu non potessi spostarti potrei tranquillamente venire io...

Buon Weekend (piovoso, purtroppo... )

[nota: Jenzen... personalmente non gradisco, ma è questione "di pelle" ... viva il monovia !!!]

ehi amico, CI SONO NOVITA'?!! NON HAI FATTO SAPERE PIU' NULLA!!!!

Sorry... tempo libero quasi zero :'( !
I test sono comunque terminati e i diffusori sono "sigillati" ;-).
Appena il tempo volge al meglio (non penso sia il caso di verniciare con l'umidità..) le rifinisco !

MacDLSA1970 ha scritto:Sorry... tempo libero quasi zero :'( !
I test sono comunque terminati e i diffusori sono "sigillati" ;-).
Appena il tempo volge al meglio (non penso sia il caso di verniciare con l'umidità..) le rifinisco !

BENE, OTTIMO!! POI sentiamoci per le prove di comparazione!!

MacDLSA1970 ha scritto:Sorry... tempo libero quasi zero :'( !
I test sono comunque terminati e i diffusori sono "sigillati" ;-).
Appena il tempo volge al meglio (non penso sia il caso di verniciare con l'umidità..) le rifinisco !

Bravo! Meglio non avere fretta!

Prima di tutto mi complimento per la qualità nella realizzazione, hai lavorato in modo molto pulito e professionale, poi ti vorrei chiedere come le piazzeresti in ambiente e con cosa le alimenteresti.

Sono sempre molto interessato a quello che definisco "impianto" dove per impianto intendo casse, ambiente, amplificazione, sorgente, volumi di ascolto e tipo di musica riprodotta.

Ovviamente sono in attesa di avere un'impressione di ascolto, ma per quello che ne so dovrò aspettare un po', i Fostex sono duretti quindi ci vorrà un po' di tempo per liberarli...

Attendo sviluppi.

Perdonatemi...
Sempre meno tempo libero.
Mi tocca pure scrivere PRIMA di andare al lavoro, perchè "là" poi non riuscirei nemmeno ad utilizzare il telefonino !

@Zio
_Ti ringrazio ! Bè, guarda... Io spero di fare le "cose" con tutta l'attenzione possibile, ma a dirti la verità in questo caso di professionalità non ce n'è poi così tanta .
_Le "103" per ora suonano in un'ambiente piuttosto "inadeguato" (il mio garage) accoppiate con un Fenice20 moddato, ma dato che mi sono state commissionate da un caro amico, appena saranno finite le consegnerò al loro "destinatario".
_Io prediligo volumi d'ascolto relativamente contenuti, diciamo con un'intensità tale da non dover sentir "urlare" le voci (in particolar modo quelle femminili). Un volume, quindi, che... rasenta i limiti del regolamento condominiale nelle ore "libere" !
_Sì, ho notato una certa "durezza" dei Fostex nuovi, ma sinceramente mi aspettavo peggio , e comunque dopo aver totalizzato circa 120 ore (circa 10 giorni fà) ho "abbandonato" il conteggio ! (scusate per la rima )

MacDLSA1970 ha scritto:Perdonatemi...
Sempre meno tempo libero.
Mi tocca pure scrivere PRIMA di andare al lavoro, perchè "là" poi non riuscirei nemmeno ad utilizzare il telefonino !

@Zio
_Ti ringrazio ! Bè, guarda... Io spero di fare le "cose" con tutta l'attenzione possibile, ma a dirti la verità in questo caso di professionalità non ce n'è poi così tanta .
_Le "103" per ora suonano in un'ambiente piuttosto "inadeguato" (il mio garage) accoppiate con un Fenice20 moddato, ma dato che mi sono state commissionate da un caro amico, appena saranno finite le consegnerò al loro "destinatario".
_Io prediligo volumi d'ascolto relativamente contenuti, diciamo con un'intensità tale da non dover sentir "urlare" le voci (in particolar modo quelle femminili). Un volume, quindi, che... rasenta i limiti del regolamento condominiale nelle ore "libere" !
_Sì, ho notato una certa "durezza" dei Fostex nuovi, ma sinceramente mi aspettavo peggio , e comunque dopo aver totalizzato circa 120 ore (circa 10 giorni fà) ho "abbandonato" il conteggio ! (scusate per la rima )

in garage?!!! ma dai, portale un minuto su in casa e sentitele con uno stato solido davanti al divano, fallo per te stesso in primis che le hai costruite, e poi per loro, dagli un pò di credibilità, poerelle!!
