Costruzione torri SEAS CA18RNX 2½

Da Paciotosovane Ven 27 Mar 2015 - 22:16

Salve a tutti.
Avevo aperto una discussione tempo fa dove chiedevo come investire 600€ al meglio per la realizzazione di due torri.
Come Base ero partito dal progetto H04.1 della Ciare e poi man mano che la discussione proseguiva mi sono orientato su tutt'altro tipo di progetto, anche grazie al vostro aiuto.

Il progetto che andrò a realizzare prevede doppio woofer della SEAS CA18RNX e tweeter sempre SEAS 27TDC che ha la particolarità di essere privo del ferrofluido.
Per i componenti voglio ringraziare il mitico Diego che mi ha dato consigli utili e che ho trovato molto preprato e disponibile

Ecco intanto le foto dei componenti:

Costruzione torri SEAS CA18RNX 2½ Wp_20110

Costruzione torri SEAS CA18RNX 2½ Wp_20111

Costruzione torri SEAS CA18RNX 2½ Wp_20112

Costruzione torri SEAS CA18RNX 2½ Wp_20113

Costruzione torri SEAS CA18RNX 2½ Wp_20114

Costruzione torri SEAS CA18RNX 2½ Wp_20115

A breve anche le foto dei lavori che tuttora sono in corso Razz

Buon fine settimana a tutti!

Da Paciotosovane Ven 27 Mar 2015 - 22:40

Lavorazione del frontale con pantografo d'epoca con guida "homemade" Laughing

:

Costruzione torri SEAS CA18RNX 2½ Wp_20116

Fresatura dei bordi per l'incasso a filo:

Costruzione torri SEAS CA18RNX 2½ Wp_20117

Da Paciotosovane Dom 29 Mar 2015 - 0:34

Foratura del frontale:

Costruzione torri SEAS CA18RNX 2½ Wp_20118

Costruzione torri SEAS CA18RNX 2½ Wp_20119

Costruzione torri SEAS CA18RNX 2½ Wp_20120

Da Paciotosovane Dom 29 Mar 2015 - 0:43

Creazione dei rinforzi interni:

Costruzione torri SEAS CA18RNX 2½ Wp_20121

Costruzione torri SEAS CA18RNX 2½ Wp_20122

Costruzione torri SEAS CA18RNX 2½ Wp_20123

Costruzione torri SEAS CA18RNX 2½ Wp_20124

Da Zio Dom 29 Mar 2015 - 8:49

Le premesse sono ottime!
Il progetto è di dominio pubblico? Oppure è qualcosa che ti sei fatto ad hoc?

Da Rino88ex Dom 29 Mar 2015 - 16:29

Ottimo lavoro!!! Se avete controllato, Diego ha pubblicato le misurazioni di quelli che saranno i miei Ciare HW251N. Cmq, non ti immattire con i rinforzi, basta un seghetto alternativo, se no le spazzole della fresatrice si consumeranno presto.

Da alberto972e Dom 29 Mar 2015 - 19:02

Complimenti!!!! Seguo con interesse! Mi aggrego alla domanda di Zio , qualche info in più sul progetto Laughing

Da natale55 Dom 29 Mar 2015 - 20:10

ottimo lavoro di falegnameria , sei molto bravo , complimenti

Da MrTheCarbon Dom 29 Mar 2015 - 20:54

è sempre bello vedere che nell'hi fi DIY, che in questo periodo è un pò "stazionario" rispetto ad anni fa, c'è qualcuno che prende coraggio e crea qualcosa di nuovo, unico e ne condivide la realizzazione con tutti

continua così, ho la sensazione che ne uscirà qualcosa di molto interessante, le premesse ci sono tutte Wink

Da voolkano Dom 29 Mar 2015 - 22:16

Zio ha scritto:Le premesse sono ottime!
Il progetto è di dominio pubblico? Oppure è qualcosa che ti sei fatto ad hoc?

Il link al progetto è sul primo post:

http://www.troelsgravesen.dk/CA18RNX.htm

Da Zio Dom 29 Mar 2015 - 22:30

voolkano ha scritto:
Zio ha scritto:Le premesse sono ottime!
Il progetto è di dominio pubblico? Oppure è qualcosa che ti sei fatto ad hoc?

Il link al progetto è sul primo post:

http://www.troelsgravesen.dk/CA18RNX.htm

Giusto!
L'ho visto ora, era un po' mimetizzato.

Grazie.

Da Paciotosovane Lun 30 Mar 2015 - 0:50

Grazie a tutti per gli incoraggiamenti

Spero che le fatiche poi verranno ripagate Laughing

Rino88ex ha scritto:non ti immattire con i rinforzi, basta un seghetto alternativo, se no le spazzole della fresatrice si consumeranno presto.

Rino, sono uno a cui piace la cura dei dettagli, il seghetto alternativo non lo userei mai come "taglio finito" e poi 6€ di fresa sono più che sacrificabili visto la spesa globale di tutto il progetto Crying or Very sad

Queste sono le foto dell'incollaggio, le ultime fatte.
La parte bassa che vedete più spessa serve come alloggio del crossover che verrà inserito a mo di "cassettino" estraibile (o per lo meno questa è la mia idea).

Costruzione torri SEAS CA18RNX 2½ Wp_20125

Costruzione torri SEAS CA18RNX 2½ Wp_20125

Costruzione torri SEAS CA18RNX 2½ Wp_20126

Restate in collegamento per nuovi aggiornamenti!
Buon inizio settimana ragazzi!

Da Paciotosovane Dom 31 Mag 2015 - 11:43

Ciao a tutti!
Aggiorno le foto del progetto che causa imprevisti è proceduto un bel pò a rilento...

Costruzione torri SEAS CA18RNX 2½ Wp_20128

Inserimento dei "Ragnetti" filettati per fissare gli altoparlanti.

Costruzione torri SEAS CA18RNX 2½ Wp_20129

Prova e incollaggio del fonoasorbente.

Costruzione torri SEAS CA18RNX 2½ Wp_20130

Costruzione torri SEAS CA18RNX 2½ Wp_20131

Fissaggio faston sul cavo e saldatura.

Da Paciotosovane Dom 31 Mag 2015 - 11:51

Altre foto dei lavori...

Costruzione torri SEAS CA18RNX 2½ Wp_20133

Costruzione torri SEAS CA18RNX 2½ Wp_20134

Cassa finita con pannello frontale aperto e cassa con pannello incollato con prova dei coponenti.

Costruzione torri SEAS CA18RNX 2½ Wp_20136

Crossover saldato!

Da Biagio De Simone Dom 31 Mag 2015 - 13:16

Di fronte a tanta cura dei particolari non posso che complimentarmi!

Bravo, attendo il fuoco alle polveri. Smile

Da dsotm Dom 31 Mag 2015 - 13:55

complimenti davvero , veramente belle Clap

prime impressioni d'ascolto?

Da CHAOSFERE Dom 31 Mag 2015 - 18:23

Bellissima realizzazione, complimenti Very Happy

Da Paciotosovane Dom 31 Mag 2015 - 21:08

Grazie a tutti per i commenti positivi e di incoraggiamento

In questo momento sono in fase di verniciatura, quindi mi ci vorrà almeno un'altra settimana per avere tra le mani il progetto finito.

Come primo ascolto, fatto alla buona e senza condotto reflex tanto per provare altoparlanti e crossover... è stato molto positivo.
Tra un pò saprò dirvi meglio se ne è valsa davvero la pena, anche se sono molto fiducioso dopo il primo test.

Da Zio Dom 31 Mag 2015 - 21:40

Mi unisco ai complimenti per l'ottima realizzazione.
Molto bravo e soprattutto preciso.

Io all'inizio non ero così.... a pensarci bene nemmeno ora.... Smile

Da Sauro_Sapi Lun 1 Giu 2015 - 13:06

Bravo, bel lavoro.

Solo un appunto: gli angoli li hai lasciati "vivi"?

Da Paciotosovane Mer 3 Giu 2015 - 23:31

Sauro_Sapi ha scritto:Solo un appunto: gli angoli li hai lasciati "vivi"?

No, gli spigoli sono stati fresati in tondo.
Questa è una foto col fondo, dalle prosime mostrerò il lavoro finito con foto più ravvicinate.
Manca poco ormai

Da Daniele Pucciarelli Gio 4 Giu 2015 - 22:09

Complimenti davvero per il lavoro di falegnameria, degno di nota!

(Sei mica toscano? ..... Idea

.....no , sei di Venezia. Sad

)

Volendo avere la stessa estrema attenzione su tutto il restante lavoro, potevi (ihmo) posizionare le bobine in maniera che non possano, per nessun motivo, interagire tra loro.
Soprattutto quelle distanziate tra loro da meno di 8/10 cm.
In ogni caso, "male di poco".

Attendo la fine del lavoro. Smile

Da cesarevox Dom 7 Giu 2015 - 17:14

Paciotosovane ha scritto:
Sauro_Sapi ha scritto:Solo un appunto: gli angoli li hai lasciati "vivi"?

No, gli spigoli sono stati fresati in tondo.
Questa è una foto col fondo, dalle prosime mostrerò il lavoro finito con foto più ravvicinate.
Manca poco ormai

Quando hai voglia e tempo,
sarebbe opportuno postare le fasi di verniciatura
e la tipologia e marca della vernice usata.
Intanto complimenti.........."monega"..... Beer

Da Paciotosovane Mar 9 Giu 2015 - 23:00

Daniele Pucciarelli ha scritto:Volendo avere la stessa estrema attenzione su tutto il restante lavoro, potevi (ihmo) posizionare le bobine in maniera che non possano, per nessun motivo, interagire tra loro.
Soprattutto quelle distanziate tra loro da meno di 8/10 cm.
In ogni caso, "male di poco".

Purtroppo nel campo elettrico/elettronico sono una pippa e mi sono quindi attenuto al progetto originale senza fare modifiche Sad

cesarevox ha scritto:Quando hai voglia e tempo,
sarebbe opportuno postare le fasi di verniciatura
e la tipologia e marca della vernice usata.

1) Fondo Acrilico bicomponente 5:1
2) Vernice poliuretanica bicomponente 2:1 + 25% Diluente
Se ti interessano le marche posso postarle, ma non penso poi alla fine faccia la differenza.

Intanto comincio a postare un pò di foto dei lavori, ormai giunti al termine

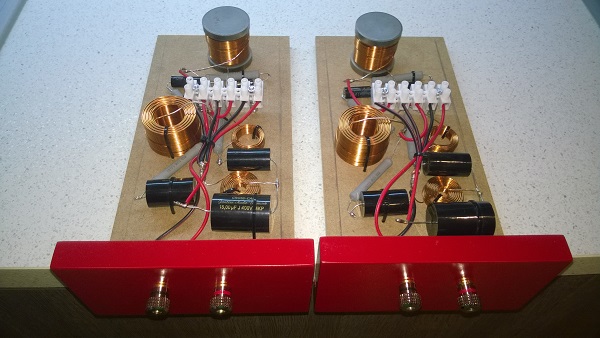

Cominamo coi crossover:

Costruzione torri SEAS CA18RNX 2½ Wp_20111
