Rifacciamo il cinese da capo?

piero7 ha scritto:Madonna come costano su RS!!!

Vince se mi prendi due di questi mi fai un piacere: codice RS 387-739 (potensiometro standard senza interuttore da 4,7K) per quelli belli e fatti bene ci vogliono minimo 20 euro!! Farnell costa di meno!

Aggiunti. L'ordine partirà tra lunedì e martedì

Vincenzo ha scritto:

piero7 ha scritto:Madonna come costano su RS!!!

Vince se mi prendi due di questi mi fai un piacere: codice RS 387-739 (potensiometro standard senza interuttore da 4,7K) per quelli belli e fatti bene ci vogliono minimo 20 euro!! Farnell costa di meno!

Aggiunti. L'ordine partirà tra lunedì e martedì

grazie vincè!

A Piè te lo potevo spedire insieme al resto!!!

MaurArte ha scritto:A Piè te lo potevo spedire insieme al resto!!!

ma porca miseria, me ne sono accorto solo dopo che li ho montati

Di riffa e di raffa, so riuscito regolargli il bias alle GU29 anche se non so 50mA precisi siamo li ...



Sia con due soli stadi, che con tre, non mi convince per niente. Rispetto all'originale, non sento benefici eclatanti. Con i tre stadi c'ho pure quattro condensatori di più sul segnale.



Devo pensà qualche cosa...

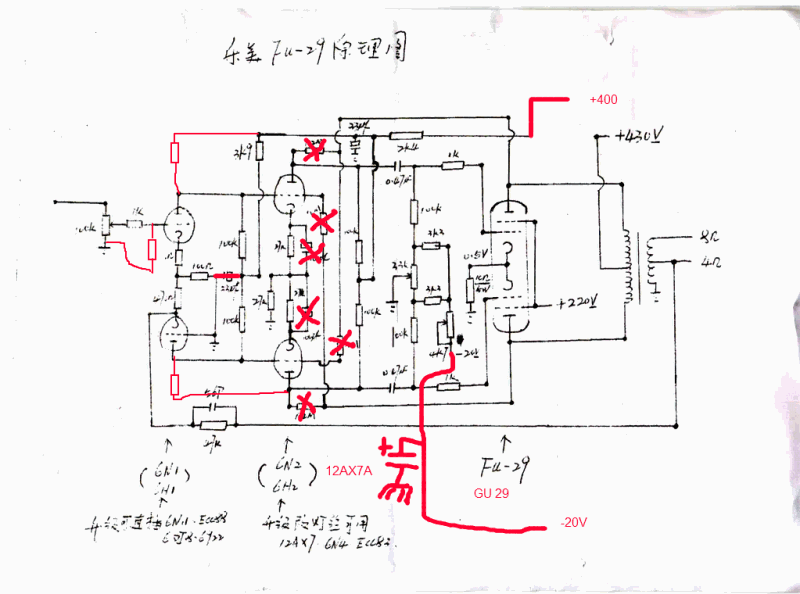

Maurìzio e Vincenzo, controllando lo stampato ho verificato che ci sono delle incongrunze con questo schema. Comunque, gli voglio fare le modifiche seguenti:

Levo quelle 4 resistenze di quella strana controreazione locale tra la finale e la pilota; gli levo gli elettrolitici catodici così da diminuire il guadagno, potenziometro via (lo uso come finale). Quel condensatore che unisce le res di griglia delle 6N2 non esiste proprio, così come se so scordati le resistenze anodiche della 6N1 e di griglia! Mah!

L'alimentatore originale ha celle diverse per le finali e per tutto quello che c'è prima (lo schema li dava connessi allo stesso ramo.

Così ho ripristino le due sole capacità sul segnale, non ho quella controreazione strana tra la pilota e la finale, e minor guadagno tenendo le stesse valvole. Lascio la 6N1 perchè non mi dispiace come suono, e al posto di quelle cacate di 6N2 metto le tue 12AX7A. Mo lascio le GU29, ma poi ci monto le qqe03-20 (visto che ho risolto il problema dei cappellotti anodici).

Ho pure intenzione di stabilizzare con uno zener i 220 volt di griglia schermo della finale.

L'idea di ripristinare il suo, visto i nessun benefici di quanto avevo pensato, mi è venuto in mente guardando lo schema del finale presentato su costruire hifi di questo mese, l'avete visto? Che dite?

In ingresso sfasi con le 5751 e poi come driver le ecc82.
Non usare gli zener su G2 perchè sono rumorosi, meglio le resistenze

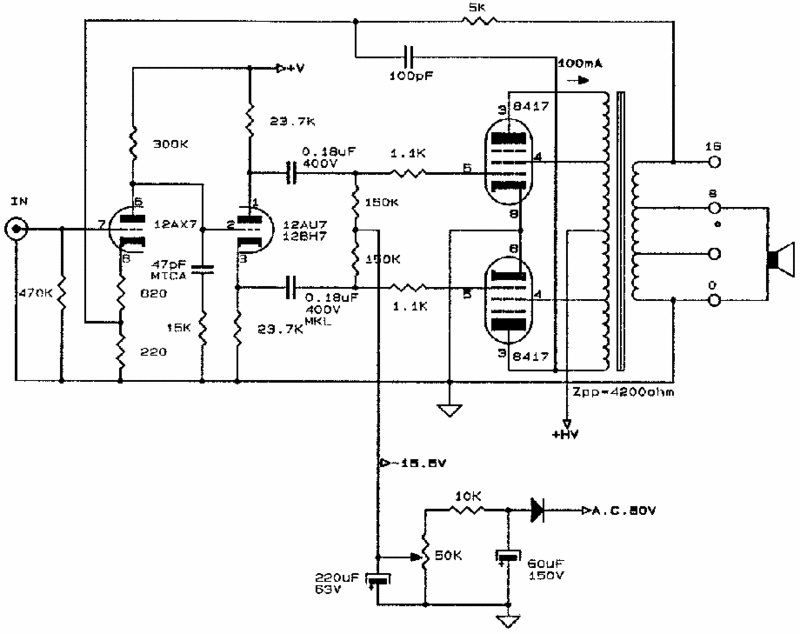

Una roba del genere:

Calcola che le finali sono simili alle 6L6 (2 per tubo)

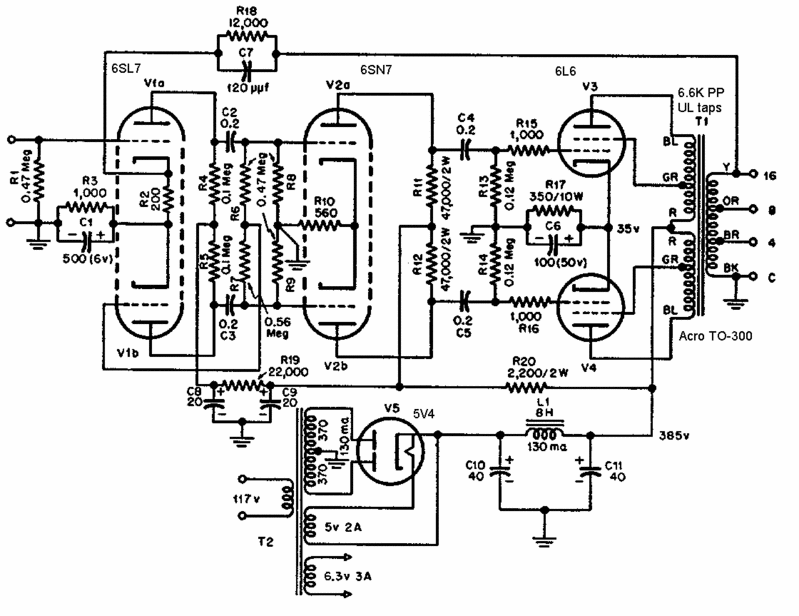

Personalmente avrei comunque utilizzato una configurazione del genere:

Semplice e molto ben suonante

MaurArte ha scritto:In ingresso sfasi con le 5751 e poi come driver le ecc82.
Non usare gli zener su G2 perchè sono rumorosi, meglio le resistenze
Una roba del genere:

Calcola che le finali sono simili alle 6L6 (2 per tubo)
Personalmente avrei comunque utilizzato una configurazione del genere:

Semplice e molto ben suonante

Il primo tuo è molto simile all'originale maurì. Il secondo tuo l'ho provato (vedi primo schema) ma non suona affatto meglio dell'originale (pure con la 5751 e che questa storia m'ha proprio deluso )

Niente zener allora

Il primo tuo è molto simile all'originale maurì. Il secondo tuo l'ho provato (vedi primo schema) ma non suona affatto meglio dell'originale (pure con la 5751 e che questa storia m'ha proprio deluso

Il primo è simile all'originale salvo la diversa disposizione delle valvole. Le ecc82 ( lo schema postato monta le 6SN7 ma la logica è la stessa) come driver sono preferibili perchè pilotano a bassa impedenza le finali.
Il secondo è critico nell'accoppiamento tra preamplificatrice e sfasatrice. Hai fatto delle misure con generatore ed oscilloscopio? E' necessario farle per capire se hai distorsioni tra i due stadi (capita spessissimo)

MaurArte ha scritto:

Il primo tuo è molto simile all'originale maurì. Il secondo tuo l'ho provato (vedi primo schema) ma non suona affatto meglio dell'originale (pure con la 5751 e che questa storia m'ha proprio deluso

Il primo è simile all'originale salvo la diversa disposizione delle valvole. Le ecc82 ( lo schema postato monta le 6SN7 ma la logica è la stessa) come driver sono preferibili perchè pilotano a bassa impedenza le finali.
Il secondo è critico nell'accoppiamento tra preamplificatrice e sfasatrice. Hai fatto delle misure con generatore ed oscilloscopio? E' necessario farle per capire se hai distorsioni tra i due stadi (capita spessissimo)

Allora, ho levato quella controreazione strana e le cose che ho detto prima. 6N1 e 12AX7, finali ho montato le QQE030 (coi mammouth, perchè coi cappellotti col calore, lo stagno si squaglia ) Ora sta suonando....



Ma vincenzo, n'do sta che volevo pure l'opinione sua???

Sono qua, Piè. Non sono stato molto bene negli ultimi due giorni. Anche a me piace di iù lo schema con pre in SE, sfasatrice/pilota e finali. Come pre, se le trovi a prezzi umani ci metterei la ECC83 Telefunken. Se hai l'oscilloscopio, prova a controllare le uscite di ogni stadio. Mi spiace, ma oggi più di tanto non posso esserti d'aiuto: ho il cervello in controfase per via degli analgesici..

Vincè, l'ho provato



sia i soli primi due stadi, che per intero (troppo guadagno) ma non suona mica meglio... e visto che non ho notato differenze eclatanti, so tornato indietro...

Cos'è che non va nel suono? in cosa ti è sembrato peggiore del primo? Amunì (let's go), qualche info in più...

Vincenzo ha scritto:Cos'è che non va nel suono? in cosa ti è sembrato peggiore del primo? Amunì (let's go), qualche info in più...

Non dico peggiore, ma partendo che il primo era a controreazione zero a differenza del cinese originale che oltre alla controreazione globale c'ha quella strana controreazione locale tra le placche della finale e le griglie delle pilota che non avevo mai visto prima (c'aveva perchè ora non ce l'ha più) non ho notato grandi differenze all'ascolto, suonano più o meno alla stessa maniera, e nella seconda soluzione, ho addirittura altre capacità sul segnale. E visto che non ho benefici tangibili la spesa non vale l'impresa...

E poi, guardando il finale presentato su costruire hifi di questo mese ho notato alcune somiglianze, guarda quant'è bello tutto quello che viene prima dei condensatori d'accoppiamento con le finali:



anche se qui il primo stadio è solo un inseguitore catodico, ha somiglianze con il progetto originale cinese (controreazione a parte ovviamente)

Allora, ho trovato i connettori adeguati per le valvole: quelli per connettere l'alimentazione ai dischi e CD IDE, son perfetti!




Coi mammouth, non andava bene, si cuociono a quella temperatura.

Ma con le QQ non va bene, clippa troppo presto perchè so piccole ste valvole, sopportano max 50mA a differenza delle GU29 che arrivano a 85

cioè??

... stà ancora a suonà! WoW!

nel senso che non è scoppiato nulla???
scherzo ovviamente.. complimenti... aoo vojo le pics

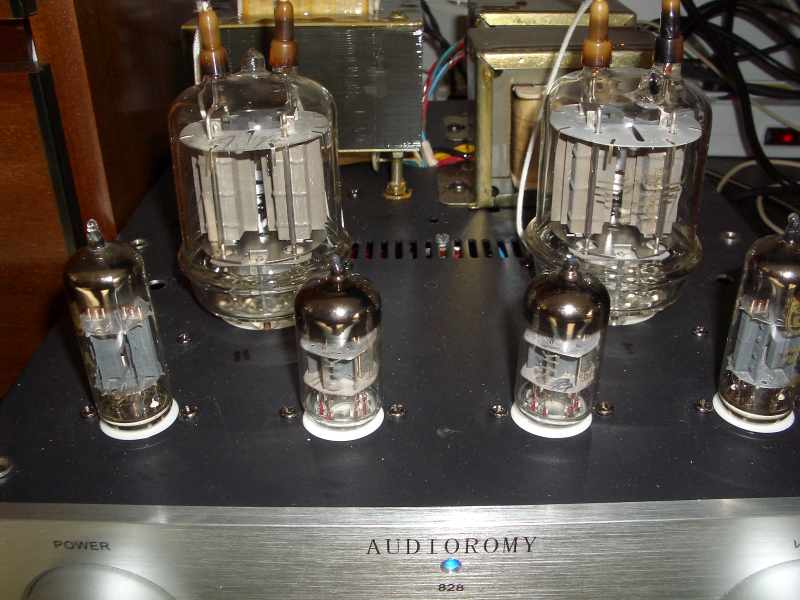

Ho finito il cinese con le corna!!!



2X6N1N EB e 2X12BH7!

Montato il potenziometro per il bilanciamento del pushpull (montate due resistenze solo per esigenze meccaniche, non avevo dove mettere i potenziometri senza dover far fare troppi giri di cavi) Levata l'alimentazione dei filamenti dalla PCB, ora viene dall'alto (vantaggi del cablaggio in aria)



Ora si che sono equilibrati i due rami!

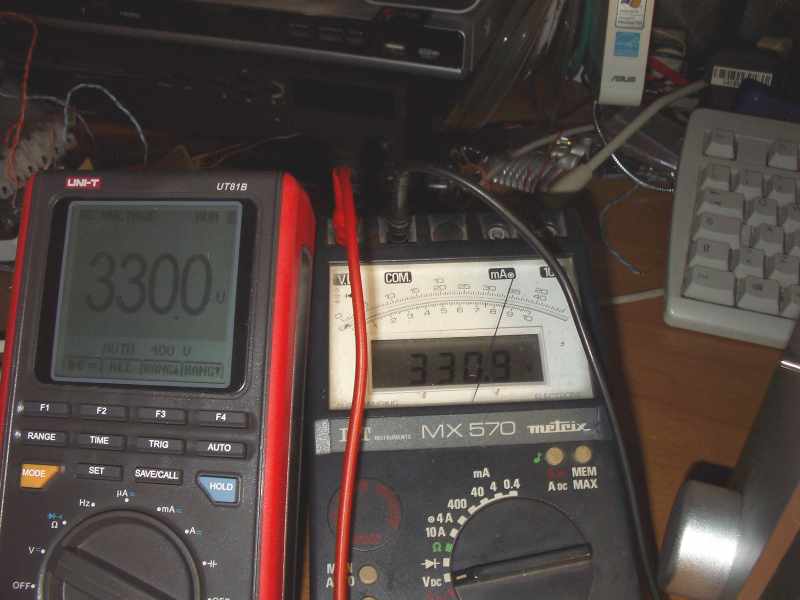

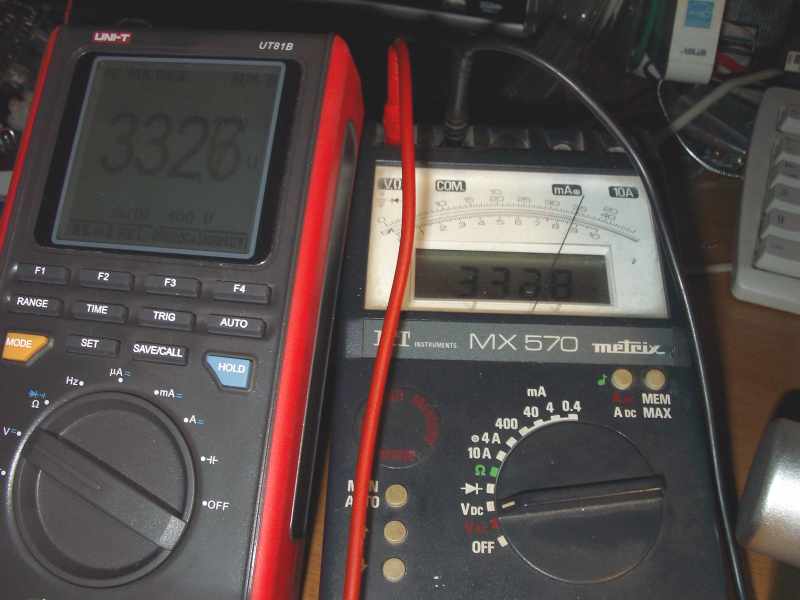

Non male usando valvole non selezionate! Mentre prima era un disastro, essendo un ramo sbilanciato rispetto all'altro, e senza valvole selezionate ed accoppiate (e le cinesi non lo erano) era una tragedia! Ho dovuto riadattare un po' i valori ma ora sono per davvero ok! Tra un canale e l'altro c'è una differenza di 2 volts che su gli oltre 300 fanno davvero una percentuale bassissima! Mentre tra i due rami so praticamente identiche!

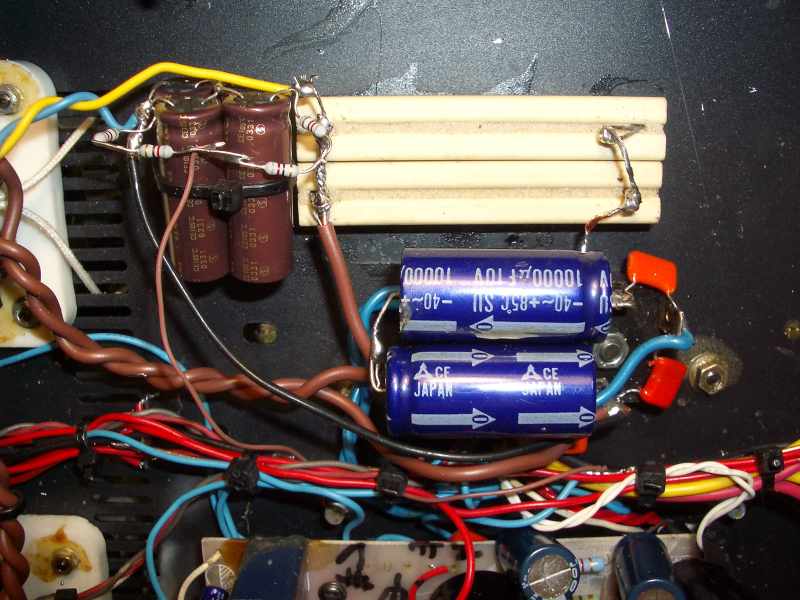

Gli ho riequilibrato la tensione dei filamenti (prima alle finali arrivavano 14 e passa volts e alle pilota piùà di 13) ora sono a 12,4 su tutte le vavole. Montato ponte (al posto di un diodino del menga) e filtro CRC. Le due resistenze di potenza son incollate con l'attack al telaio per facilitare la dissipazione.



Rifatto l'alimentatore anodico e del bias. Sostutiti i diodi con ultra fast, le capacità (ne avevo trovate diverse che facevano cagare come ESR) e montato ponte al posto del diodino per il bias delle finali e relativi condensatori.



Messi 4 PETP al posto dei wima in sapore di tarocco. Rimossa quella strana controreazione tra le finali e le pilota, mentre ho lasciato la sua globale.



Ora l'ampli è silenzioso (prima ronzava). Ho i 30 watt circa come prima ed è un finale puro (potenziometro staccato) Come suona? Niente poemi, niente sessioni di ascolto elencando cavi, piedini e spine, dischi e quant'altro, queste minchiate le lascio ai bla bla bla.

Irriconoscibile da com'era prima! E' na bellezza!! Lucido e brillante come piace a me, caldo dove deve esserlo (ma senza esagerare, niente ruffianerie), insomma suona come un ampli moderno deve suonare!! Altro che bau bau micio micio! 220 euro di ampli, una 50ina di modiche (quelle che ho rimasto, perchè per le prove ho speso pure di più). Le 6N1 so due sovietiche da 2 euro l'una, le 12BH7 ce le avevo e le finali son le cinesi sue. Chi se lo compra e gli fa ste modifiche sarà contento come una pasqua. Agli interessati, su richiesta, metto schema (mo che lo disegno) di com'è ora.

Una nota finale. Fikus nelle modifiche di un pushpull cinese, suggeriva di levare le due 6SL7 (triodo con u 70 circa) e montare due 6SN7 (triodo con u molto più basso) perchè all'ascolto, visto che non serve guadagno così alto, suona meglio! QUOTOOOOOOOOOOO!!!! La ECC83 e le valvole con u alto, lasciamole dove realmente servono guadagni alti, perchè per il resto le valvole con basso u suonano moooolto meglio! Io le odio le ECC83 et similia!

Ci devo fare solo due buchi nella copertura dei trasformatori per far evacuare il calore generato dal trasformatore d'alimentazione, ora che fa freddo se ne potrebbe pure fare a meno, ma d'estate...

ma le finali sono le due cornute???
ma non avevi presole telefunken??

Tfan ha scritto:ma le finali sono le due cornute???
ma non avevi presole telefunken??

Si, ma non supportano la stessa corrente, con 50mA a riposo sono al limite e clippano troppo in fretta.

Oggi ho rimesso le GU29 sovietiche. Hanno bassi molto più presenti delle FU29 cinesi. Unico impiccio, bilanciando per bene le due griglie non riesco a settarle per i canonici 50mA, ma un po' di meno, hanno guadagno bassino queste due. Conviene prenderene diverse e selezionarle per il guadagno necessario, cosa fattibilissima, visto che costano 5 euro circa l'una.

Comunque, ho lasciato le sovietiche
