Rifacciamo il cinese da capo?

N'se vede na cippa lippa!!! ma c'ha le ecc83??? La odio quella valvola!! Come va? L'hai modificato o è lisco? E fa du foto...

Lo dai a me...

Le valvole sono quelle , il circuito sarebbe da smanettare...è pure montato in aria...
Comunque non è in vendita (oggi vogliono comprare tutti qualcosa da me )

Tfan ha scritto:per quando avrai finito... il cornuto lo voglio io!

Occhei!

Maurì, nun fa il tirchio e caccia l'amplificatore

buon lavoro!!! mi raccomando documenta tutto!!!!

Buon lavoro, Piè!

Tfan ha scritto:buon lavoro!!! mi raccomando documenta tutto!!!!

Mattheus ti prego leva quel gatto orribile dal tuo avatar!!!!!mi sono preso uno tale spavento che mi si sono imbiancati i capelli

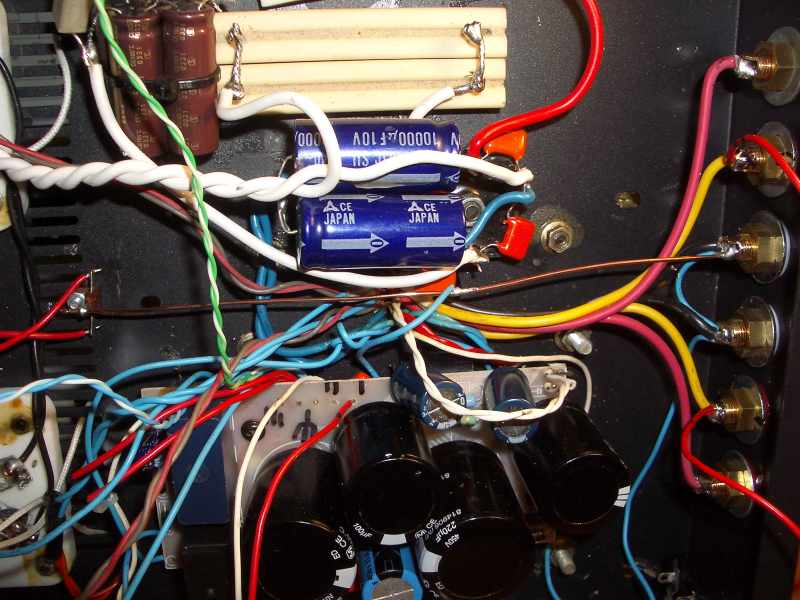

Ecchece qua!!

Pulito tutto!



Questa era la sua PCB, davanti e da dietro



Quei PETP verdi non li rimetto, non sono i K73-16...

mi chiedevo, invece, ma perchè non rifacciamo il capo da cinese ?


Scusate l'OT ma non ho resistito

Cablaggio punto punto, massa a bus che parte dalla parte frontale del case e finisce agli spinotti negativi per le casse. Niente star point, dovrei farci arrivare troppi fili e la cosa non mi piace.



La cosa più importante sono gli ancoraggi. E grazie ai ragazzi sovietici ho fatto scorta di ancoraggi di tutte le dimensioni, altezze e basette. Acquistati per pochi euro.



Notare l'ancoraggio.

Lo schema di riferimento è nel primo post. Monto solo lo stato guadagno e sfasatore, anche se così arriverò si e no ad una 20ina di watt. Voglio ascoltarlo così e poi in seguito con lo stadio pilota di 12BH7.



Notare gli ancoraggi montati accanto agli zoccoli utilizzando la stessa vite che fissa lo zoccolo. Son davvero comodissimi.

Rispetto allo schema originario, ho variato solo la polarizzazione delle finali. Così come l'avevo postato è un po' più complicato settarlo con il semplice tester, con il nuovo stadio di polarizzazione, ogni griglia ha il suo trimmer e con un tester soltanto sarà molto più facile regolare il bias. Niente trimmerini di merda come quelli originari, ma 4 potenziometrini che saranno accessibili dall'esterno, più ci monterò i test point, così che non sarà necessario aprirlo per tarare il bias (e non si scopriranno tutti i miei segreti segretissimi che mica posso divulgare a cani e porci... ) Segue schema, mo me so stufato e rimando a domani il resto....

Monto solo lo stato guadagno e sfasatore,

Metti poca controreazione (6db) e vivi felice...

MaurArte ha scritto:

Monto solo lo stato guadagno e sfasatore,

Metti poca controreazione (6db) e vivi felice...

Posso sempre aggiungerla in qualunque momento maurì... Mo parto così, poi in itinere mi regolo

Puoi anche provare a connettere a pseudotriodo e sentire come suona.

MaurArte ha scritto:Puoi anche provare a connettere a pseudotriodo e sentire come suona.

Buona idea! Però non con questi due stadi minimali, perderei ancora altra potenza....

Buona idea! Wink Però non con questi due stadi minimali, perderei ancora altra potenza....

La potenza la perdi perche uno stadio a triodi non è efficente come uno a tetrodi.
Se utilizzi una ecc83 come preamplificatrice e non metti controreazione non dovresti avere problemi di pilotaggio

No maurì, non ce pensà alle ECC83, faccio un finale e non un integrato (e poi non mi piacciono le ECC83 e non voglio spender altri soldi per comprare le Black Burn E813CC che costano un sacco di soldi). Se mi dovesse servire un po' più di guadagno ci posso sempre mettere le E80CC che ho in casa (ma che non darò se dovessi vendermelo)

La e80cc guadagnano troppo poco per un ampli così
Se vuoi provare le 5751 (amplifica 70) te ne mando 2 per giocà

MaurArte ha scritto:La e80cc guadagnano troppo poco per un ampli così
Se vuoi provare le 5751 (amplifica 70) te ne mando 2 per giocà

70? 100! Son delle ECC83 militari americane?

Hanno 70, il 30% in meno delle ecc83 leggi:
http://www.drtube.com/datasheets/5751-ge1952.pdf

ragazzi, è uno spettacolo leggervi!

MaurArte ha scritto:Hanno 70, il 30% in meno delle ecc83 leggi:
http://www.drtube.com/datasheets/5751-ge1952.pdf

Va bene, ti mando MP

Porcaccia miseria, farnell m'ha sbagliato i trimmer Ho provato a polarizzare le finali fisse ma è una cagata pazzesca

Arghhhhhhhhhhhhhhhh!!!!!!

piero7 ha scritto:Porcaccia miseria, farnell m'ha sbagliato i trimmer

Uno zero di meno?

Vincenzo ha scritto:

piero7 ha scritto:Porcaccia miseria, farnell m'ha sbagliato i trimmer

Uno zero di meno?

No uno zero di più! 47K invece di 4,7!

piero7 ha scritto:

Vincenzo ha scritto:

piero7 ha scritto:Porcaccia miseria, farnell m'ha sbagliato i trimmer

Uno zero di meno?

No uno zero di più! 47K invece di 4,7!

Ma mannaggia... di che tipo ti servono? sto per fare un ordine da RS e li potrei includere

Vincenzo ha scritto:

piero7 ha scritto:

Vincenzo ha scritto:

piero7 ha scritto:Porcaccia miseria, farnell m'ha sbagliato i trimmer

Uno zero di meno?

No uno zero di più! 47K invece di 4,7!

Ma mannaggia... di che tipo ti servono? sto per fare un ordine da RS e li potrei includere

Ho controllato l'ordine, ho sbagliato io!!! Argh! Argh!
