DILEMMA ALIMENTAZIONE DUALE PER AMPLIFICATORE Empty DILEMMA ALIMENTAZIONE DUALE PER AMPLIFICATORE

Messaggio Da cucicu Mer Giu 29, 2016 8:28 am

DILEMMA ALIMENTAZIONE DUALE PER AMPLIFICATORE P04_fi10

DILEMMA ALIMENTAZIONE DUALE PER AMPLIFICATORE Dav_ps10


DOMANDA: secondo voi, per un amplificatore tradizionale in classe AB da una 50W/8 ohm, in generale, quale delle due configurazioni è migliore per l'alimentazione? (TRAFO A DOPPIO SECONDARIO)


la prima ha in pratica i due ponti diodi lato AC in parallelo,si ottengono così 2 uscite +/- separate, una per ciascun canale. lo Zero è ovviamente in comune tra i 2 rami.

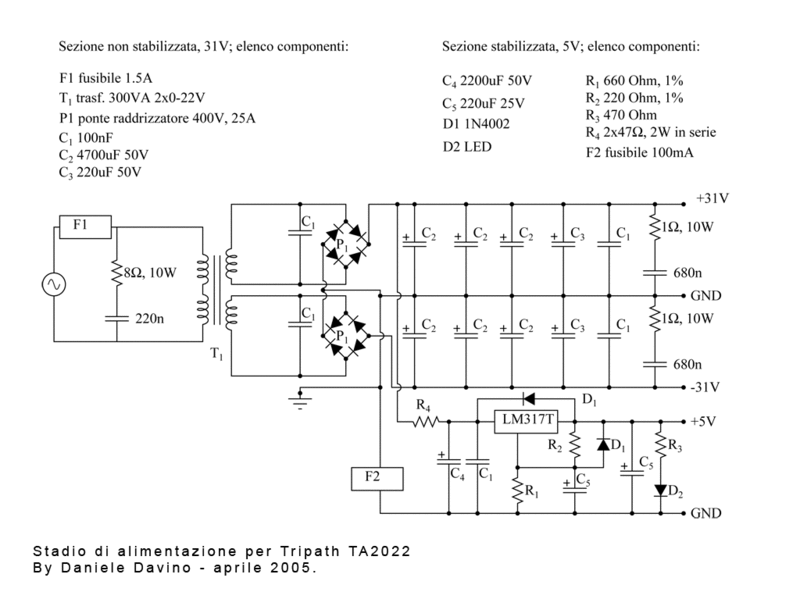

la seconda configurazione invece ha sempre 2 ponti diodi ma l'uscita negativa del primo ponte è in serie al positivo sul secondo ponte e i secondari del trafo vanno ciascuna coppia ad un ponte.si ottiene così una sola uscita +/- per entrambi i canali.

cucicu
cucicu
Membro classe oro
Membro classe oro

Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000

AMPLI Marantz PM6006

DIFFUSORI Chario 523R

Torna in alto Andare in basso

DILEMMA ALIMENTAZIONE DUALE PER AMPLIFICATORE Empty Re: DILEMMA ALIMENTAZIONE DUALE PER AMPLIFICATORE

Messaggio Da dinamanu Mer Giu 29, 2016 7:32 pm

nessuno dei due la configurazione migliore (dual mono) consiste in doppio secondario con due ponti separati e il centrale alla fine cioe' dopo i condensatori unendo un positivo ed negativo. meglio anche metterti una resistenzina di potenza x filtrare meglio tra i condensatori , di cui malgrado il primo debba sopportare parecchia corrente e' meglio che sia piccolo
dinamanu
dinamanu
UTENTE BANNATO

Data d'iscrizione : 04.12.15
Numero di messaggi : 6340
Provincia : NoFlacx
Impianto : ClasseA
