Aiutatemi a costruire il mio primo Gainclone !!!

Ciao ragazzi,

vorrei partire dicendo che pur avendo una minima manualità con il saldatore non capisco una mazza di elettronica e vorrei partire da questi:

Due alimentatori toroidali 2x54v 1x18,5v, due bestioni espiantati da un defunto finalone pro della lem.

Insieme ai due bestioni ci sono 4 tank da 10000 uf cadauno, dovrò recuperare un ponte a diodi da mettere a valle.

Secondo voi, essendo orientato su una circuitazione dual mono, che schede (possibilmente abbastanza economiche) dovrei

procurarmi da alimentare con i suddetti ?

Gradirei qualcosa di "pronto", solo da interfacciare con l'alimentazione ed inscatolare, sono curioso di sentire come suona un

gainclone ...

p.s.

Se secondo voi l'impresa sarà ardua, metto subito i toroidali sul mercatino...

Ciao e grazie

Davide

parti male, le tensioni di quei trafos non son adeguate per il gainclone ed i condensatori elettrolitici, se son vecchi, è meglio che li compri nuovi...

ecch!

Come schede usa queste:
http://www.audiosector.com/

Il trafo ha una tensione troppo alta quindi lo dovrai cambiare.
E come detto i condensatori rischiano di essere vecchiotti, quindi prendili nuovi (oppure limitati ad usare quelli del kit audiosector).

mmmm...la mia malsana idea comicia a sgretolarsi....

Ok per i condensatori, ma i trafo non riuscirei ad utilizzarli in nessun modo ???

Neanche la sezione 18,5v mi torna utile ???

Sigh....

dtraina ha scritto:mmmm...la mia malsana idea comicia a sgretolarsi....

Ok per i condensatori, ma i trafo non riuscirei ad utilizzarli in nessun modo ???

Neanche la sezione 18,5v mi torna utile ???

Sigh....

si, a far accendere il led

dtraina ha scritto:
mmmm...la mia malsana idea comicia a sgretolarsi....
Ok per i condensatori, ma i trafo non riuscirei ad utilizzarli in nessun modo ???
Neanche la sezione 18,5v mi torna utile ???
Sigh....

Ma guarda che un trasformatore non ti costerebbe neppure troppo.

Barone Rosso ha scritto:

dtraina ha scritto:
mmmm...la mia malsana idea comicia a sgretolarsi....
Ok per i condensatori, ma i trafo non riuscirei ad utilizzarli in nessun modo ???
Neanche la sezione 18,5v mi torna utile ???
Sigh....

Ma guarda che un trasformatore non ti costerebbe neppure troppo.

tipo i buoni e vecchi sanpietrini del Magic ! http://cgi.ebay.it/2-trasformatori-Gainclone-TA2022-220-24Vca-120Va_W0QQitemZ200449626117QQcmdZViewItemQQptZTrasformatori_e_Raddrizzatori?hash=item2eabba9005
magari si trovano dei trasfo (anche toroidali) a meno, ma credo sia difficile..

ti puo interessare un alimentatore switching hifi, della audiosector, gia provato e confermato una alimentazione piu che decente...

basta semplicemente installarlo nel case e collegare i cavi

c'è l'ho nuovo di pacca mai usato... solo arrivato aperto per controllare e mai usato, causa cambio progetti...

fammi sapere

mmmhhh....

regà mi sà che mi converrà comprare qualcosa di già fatto sul mercatino ...

I trafo andranno a finire lì !!!

Siamo di nuovo in ballo:

acquistato dall'utente il fungo (persona correttissima) kit con lm 3886t yuanjing, due basette rosse con chip 5 resistenze e 5 condensatori e relativa scheda di alimentazione.

Ora, il quesito è il seguente:

la scheda di alimentazione è composta da 4 elettrolitici 50v 10000uf, 4 condensatorini con su scritto 104j100 ed un ponte a diodi,

la parte inferiore da un lato riporta i segni + gnd - , dall'altro 28v gnd 28v.

Devo usare un trafo specifico o va bene uno con range 25\30 v?

E poi, scusate la domanda stupida, con i cavi provenienti dal trafo, in quale dei suddetti ingressi entro?

Perdonatemi la niubbaggine...


Ciao e grazie

dtraina ha scritto:
la parte inferiore da un lato riporta i segni + gnd -

da cui escono le tensioni continue duali, 3 cavi che si sdoppieranno e andranno ad alimentare le 2 pcb dei canali..

dall'altro 28v gnd 28v.

dove entrano le tensioni alternate che provengono dai secondari del trafo..

Devo usare un trafo specifico o va bene uno con range 25\30 v?

il range giusto occhio e croce è 20-28, 28 è già tanto, credo da non superare anzi, starci sotto..
con 24-0-24 non sbagli

auguri!

Grande mad, grazie !!!

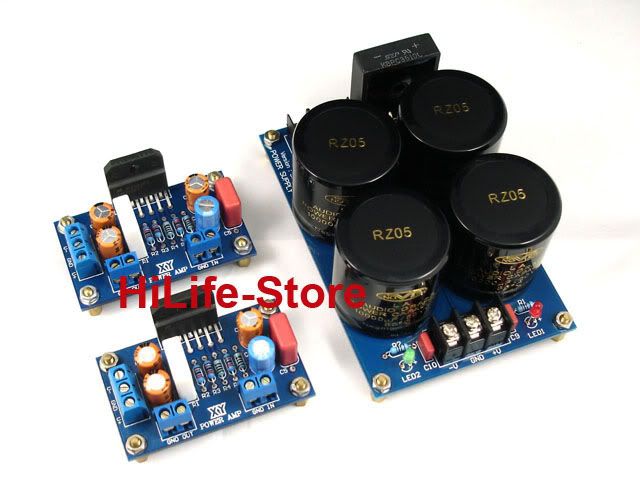

Le schede sono mooolto simili a queste, ma di colore rosso








ciao

Davide

Eccomi,

che ne dite di questi due:

http://cgi.ebay.it/2-trasformatori-Gainclone-TA2022-220-24Vca-120Va-/200449626117?cmd=ViewItem&pt=Trasformatori_e_Raddrizzatori&hash=item2eabba9005


devono essere quelli del magic del forum,

due mi dovrebbero bastare, no ?

Sono compatibili con la scheda di alimentazione in mio possesso o mi serve qualcos'altro ?

Scusate l'insicurezza ...

Ciao

Davide

Allora règà,

ordinati i "sampietrini" come curiosamente li chiama madqwerty sulla baia,

procedo a piccoli passi con la costruzione.

Il case artigianale è stato quasi ultimato (fra un pò le foto, sorpresina !!!), ho piazzato le due microscopiche pcb che ospitano gli lm3886, e ora insorgono i primi dubbi:

sarei propenso a costruire un due telai (alimentazione separata) e
vista la mia scarsa preparazione in materia eviterei di fare giri di parole strani e posterei questi 2 piccoli schemini che mi sono preparato:

1:


La sezione di alimentazione:
Vaschetta iec sul case, trafos in "parallelo", collegati quindi entrambi sulla iec e in sezione di raddrizzamento

2:

Sezione ampli


vorrei, se possibile, arrivare dall'alimentazione con un cavo tripolare entrando in una iec a vaschetta e da lì in poi partire con 2 positivi 2 ground e 2 negativi, è possibile?

Infine, le pcb coi chip, hanno morsettiere con + e gnd per in e out,, oltre ad entrare in quelli devo mettere altro a massa ?


Grazie per la pazienza


Salutoni
Davide

dtraina ha scritto:ordinati i "sampietrini" come curiosamente li chiama madqwerty

và là che quando li hai in mano, non c'è altro nome che tenga...

dtraina ha scritto:
1:

trafos in "parallelo", collegati quindi entrambi sulla iec e in sezione di raddrizzamento

lo schema a far le pulci è un filo impreciso,
- i trafi hanno 3 fili di ingresso, neutro, fase, ma non mi risulta che il 3° sia la terra, che quindi al max avviti alla loro corazza metallica..
- e poi hanno un secondario solo (quindi i tuoi "cubetti" iniziali all'interno avrebbero già due trafi ognuno, primari in parallelo e secondari in serie, con presa centrale..)
- la questione principale : come mai li vuoi mettere in parallelo ? a 'sto punto, con qualche eurino in più (par di capire che non ti mancherà lo spazio) vai di 2a scheda di alimentazione, e soluzione dual mono completa..

2:
Sezione ampli

vorrei, se possibile, arrivare dall'alimentazione con un cavo tripolare entrando in una iec a vaschetta e da lì in poi partire con 2 positivi 2 ground e 2 negativi, è possibile?
Infine, le pcb coi chip, hanno morsettiere con + e gnd per in e out,, oltre ad entrare in quelli devo mettere altro a massa ?

- penso di sì il tripolare credo debba avere una sezione "importante" (relativamente al "classico" 3x0.75mm2 direi almeno 1.5mm2 di sezione, lì dentro ci passa poca tensione e (relativamente) tanta corrente
- hai schizzato una ipotesi senza stella di massa (prova a cercare, anche nei vari thread dei vari GC costruiti qui dentro.. )
io credo che possa funzionare, nelle mie prove volanti passate non avevo notato significative differenze tra così e con stella.. cmq a prescindere, arrivaci per step, inizia a cablare e a farlo funzionare in modo "volante" fuori dal case, fai le cose passettin passettino e provale una per una, potresti anche dover correggere qualcosa strada facendo, cablaggi, disposizione delle varie schede, il comportamento non è mai prevedibile al 100%..
-i case hanno anche parti metalliche? a prescindere, ci sarà anche da ragionare sulla messa a terra dei vari pezzi, con calma..


auguri !

dtraina ha scritto:
1:

Qua c'è un errore, così ottieni un bel corto circuito..
bisogna collegare il secondario (28V) del primo trasfo con un secondario del secondo trasfo e l'altro secondario del primo trasfo con il restante secondario del secondo trasfo, la massa va bene..
Si capisce??

Rettifica

dtraina ha scritto:Rettifica

Davide, ancora un piccolo errore di distrazione..il 28 del primo trasfo non è collegato..

giovyy ha scritto:
Qua c'è un errore, così ottieni un bel corto circuito..

quotone!
me l'ero perso (in realtò proprio non metterei nessun secondario in parallelo a prescindere)

giovyy ha scritto:
bisogna collegare il secondario (28V) del primo trasfo con un secondario del secondo trasfo e l'altro secondario del primo trasfo con il restante secondario del secondo trasfo, la massa va bene..
Si capisce??

ni, i sanpietrini hanno un solo secondario ognuno, quegli schemini sono sbagliati dentro

e sono a 24Vac i secondari

mi sembrava troppo facile...

Allora come procedo ?

thx
Davide

forse glia famo...

Ok! Così va bene! Ma usi i trasfo come quelli del GC Magic?

http://cgi.ebay.it/2-trasformatori-Gainclone-TA2022-220-24Vca-120Va_W0QQitemZ200449626117QQcmdZViewItemQQptZTrasformatori_e_Raddrizzatori?hash=item2eabba9005
