Proac 2.5 clone - realizzazione in corso ;-)
Come gia detto parecchio tempo fa, ho deciso di dare una voce più aulica al mio LUXMAN, e non volendo spendere i 2600 euro necessari all'acquisto di un paio di Proac D25, mi sono buttato nell'autocostruzione. I cabinet sono ad un ottimo punto, si sa il tempo è tiranno, ed ora sto per decidere la configurazione dei cross over che per il modello in oggetto è quantomai varia. Avrei optato per la versione 6.2 dell'arcinoto esperto danese (di cui non ricordo il nome) dei cloni proac. Ed in tal proposito rimetterò a breve in vendita le mie adorate Klipsch RB81 al fine di monetizzare il necessario al kit, in verità assai costoso. Quindi occhio sulla bacheca vendite per chi cercasse un paio di bookshelf di pregio. Chi invece avesse qualche consiglio da dare sulla realizzazione dei crossover del clone, si faccia avanti.
Flightangel- CDP Expert
- Data d'iscrizione : 30.03.08
Numero di messaggi : 2361
Località : Catanzaro.
Provincia : Catanzaro.
Occupazione/Hobby : Ho un lavoro/Libri,films.
Impianto : Primary set-up:
Sony CDP X555 Es - Marantz CD 6004
Ampli: Accuphase E203
ProAc Response 2.5 (Custom Clone)
--------------------------
Slave set up:
Marantz cd 6004
Trends Audio ta10.2
Acoustical Rs3i
Re: Proac 2.5 clone - realizzazione in corso ;-)
Qualche consiglio?
Hai la strada spianata:
http://www.costruirehifi.net/forum/viewtopic.php?f=15&t=1681
Per farla breve, non badare ai crossover di Troels e copiami di brutto.
Fidati.
P.S. attenzione all'assorbente interno.
ma perchè hai postato qui?
Hai la strada spianata:
http://www.costruirehifi.net/forum/viewtopic.php?f=15&t=1681
Per farla breve, non badare ai crossover di Troels e copiami di brutto.
Fidati.
P.S. attenzione all'assorbente interno.
ma perchè hai postato qui?
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
roby2k ha scritto:ma perchè hai postato qui?
Spostato in DIY :: Autocostruzione
_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967- Moderatore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX
Re: Proac 2.5 clone - realizzazione in corso ;-)
roby2k ha scritto:Qualche consiglio?
Hai la strada spianata:
http://www.costruirehifi.net/forum/viewtopic.php?f=15&t=1681
Per farla breve, non badare ai crossover di Troels e copiami di brutto.
Fidati.
P.S. attenzione all'assorbente interno.
OBBEDISCO! Hai risolto il problema delle sibilanti?
Flightangel- CDP Expert
- Data d'iscrizione : 30.03.08
Numero di messaggi : 2361
Località : Catanzaro.
Provincia : Catanzaro.
Occupazione/Hobby : Ho un lavoro/Libri,films.
Impianto : Primary set-up:
Sony CDP X555 Es - Marantz CD 6004
Ampli: Accuphase E203
ProAc Response 2.5 (Custom Clone)
--------------------------
Slave set up:
Marantz cd 6004
Trends Audio ta10.2
Acoustical Rs3i
Re: Proac 2.5 clone - realizzazione in corso ;-)
Peccato che il sito per eccellenza delle clone 2.5 su Geocities lo hanno oscurato........a suo tempo ne ho costruite una coppia e, caso vuole, mi sono scaricato il sito su foglio di word
Se ti interessa, puoi contattarmi via e-mail/MSN, ti do qualche consiglio.
Le hai mai sentite suonare? (originali o copie a casa tua o di qualche conoscente)
Se ti interessa, puoi contattarmi via e-mail/MSN, ti do qualche consiglio.
Le hai mai sentite suonare? (originali o copie a casa tua o di qualche conoscente)
AndreaFx- Membro di riguardo
- Data d'iscrizione : 23.11.09
Numero di messaggi : 694
Località : Milano (nord-ovest)
Provincia : Lunatico
Occupazione/Hobby : Tecnico informatico
Impianto : In Firma
Re: Proac 2.5 clone - realizzazione in corso ;-)
Flightangel ha scritto:roby2k ha scritto:Qualche consiglio?
Hai la strada spianata:
http://www.costruirehifi.net/forum/viewtopic.php?f=15&t=1681
Per farla breve, non badare ai crossover di Troels e copiami di brutto.
Fidati.
P.S. attenzione all'assorbente interno.
OBBEDISCO! Hai risolto il problema delle sibilanti?
Certo, e dire che poi è venuto fuori che quello era il male minore.....
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
AndreaFx ha scritto:Peccato che il sito per eccellenza delle clone 2.5 su Geocities lo hanno oscurato........a suo tempo ne ho costruite una coppia e, caso vuole, mi sono scaricato il sito su foglio di word
Se ti interessa, puoi contattarmi via e-mail/MSN, ti do qualche consiglio.
Le hai mai sentite suonare? (originali o copie a casa tua o di qualche conoscente)
Il sito di cui parli è ancora disponibile qui:
http://web.archive.org/web/20071022071149/www.geocities.com/diyproac25/
Comunque io lo conosco quasi a memoria e il corssover consigliato li è errato nella polarità.
In più, anche se fosse corretto, dopo aver misurato gli altoparlanti, risulta molto migliorabile in termini di fase acustica. Almeno alle simulazioni.
Ad ogni modo anche quello ho provato ed è risultato peggiore dell'attuale.
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
Ma non ho capito,.................. c'è una sezione DIY Diffusori, che ci facciamo qui?
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
AndreaFx ha scritto:...........Le hai mai sentite suonare? (originali o copie a casa tua o di qualche conoscente)
Ho sentito le originali e purtroppo non nel mio ambiente.
Flightangel- CDP Expert
- Data d'iscrizione : 30.03.08
Numero di messaggi : 2361
Località : Catanzaro.
Provincia : Catanzaro.
Occupazione/Hobby : Ho un lavoro/Libri,films.
Impianto : Primary set-up:
Sony CDP X555 Es - Marantz CD 6004
Ampli: Accuphase E203
ProAc Response 2.5 (Custom Clone)
--------------------------
Slave set up:
Marantz cd 6004
Trends Audio ta10.2
Acoustical Rs3i
Re: Proac 2.5 clone - realizzazione in corso ;-)
La sezione che dici tu è sotto T-Progetti; questo thread non rappresenta, non ancora almeno, qualcosa che possa essere inserito in T-Progetti.roby2k ha scritto:Ma non ho capito,.................. c'è una sezione DIY Diffusori, che ci facciamo qui?
mgiombi- Membro classe argento
- Data d'iscrizione : 19.02.08
Numero di messaggi : 3107
Località : Pesaro
Provincia : Sinusoidale
Impianto :
Re: Proac 2.5 clone - realizzazione in corso ;-)
roby2k ha scritto:Qualche consiglio?
Hai la strada spianata:
http://www.costruirehifi.net/forum/viewtopic.php?f=15&t=1681
Per farla breve, non badare ai crossover di Troels e copiami di brutto.
Fidati.
P.S. attenzione all'assorbente interno.
ma perchè hai postato qui?
roby ma alla fine qual'è il xover utilizzato??
rattaman- Falegname HiFi specializzato
- Data d'iscrizione : 27.08.08
Numero di messaggi : 5210
Località : San Sebastiano Al Vesuvio
Provincia : NA
Occupazione/Hobby : Falegname
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
Amplificatore: Marantz PM 6006.
Giradischi : Rega P1
Diffusori: Klipsch F1.
Re: Proac 2.5 clone - realizzazione in corso ;-)
hai già letto il 3d su costruirehifi?
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
e non lo puoi ripostare qua?
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Proac 2.5 clone - realizzazione in corso ;-)
datemi un pò di tempo.
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
rattaman ha scritto:roby2k ha scritto:Qualche consiglio?
Hai la strada spianata:
http://www.costruirehifi.net/forum/viewtopic.php?f=15&t=1681
Per farla breve, non badare ai crossover di Troels e copiami di brutto.
Fidati.
P.S. attenzione all'assorbente interno.
ma perchè hai postato qui?
roby ma alla fine qual'è il xover utilizzato??
Mi son letto tutte le 20 pagine del thread su costruire hifi
Però alla fine son rimasto con due grossi dubbi e una certezza.
Il primo dubbio: non ho capito alla fine che configurazione hai usato per il tuo crossover.
Secondo dubbio: molti sono concordi nel reputare il D2010 come poco adatto a questo progetto, dove mal si abbina al 18W8553. Oltretutto mi sembra di capire che il tuo è un modello di qualche anno fa e che ora sia diverso (quindi crossover etc non vanno bene per i nuovi modelli?)
La certezza è che devo studiare un sacco di roba prima di cimentarmi nella costruzione di un paio di diffusori; senza poter fare delle misure con un minimo di cognizione di causa si rischia di fare qualcosa che magari suona bene, ma di cui non sappiamo nulla e magari stiamo sfruttando al 70% delle sue potenzialità.
PS: scusate, mi rendo conto di aver resumato una discussione dell'anno scorso
Ma dopo aver letto tutte le pagine dell'avventura di roby2k dovevo sfogarmi
Menestrello- Membro classe argento
- Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Provincia : molesto
Occupazione/Hobby : Vado a scquola
Impianto : bacato
Re: Proac 2.5 clone - realizzazione in corso ;-)
Scusa il ritardo, ho letto solo ora.

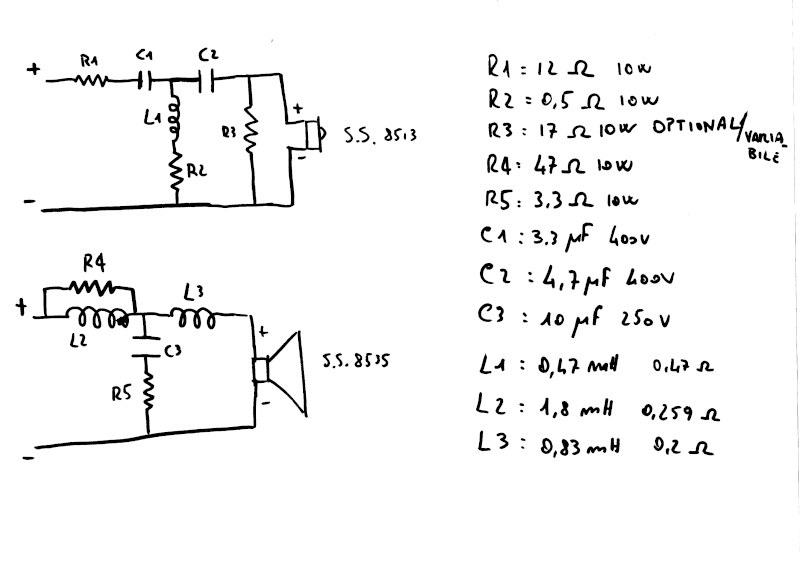

Il crossover che utilizzo adesso, e ormai da molto tempo, è leggermente diverso da quello che vedi nel 3d di costruirehifi. Si tratta però solo di piccoli ritocchi.
Riguardo all'età dei componenti, bhe si, posso dirti che sicuramente, ogni esemplare dovrebbe fare discorso a se, quindi sarebbe buona regola misurare gli altoparlanti, ma non mi aspetterei comunque grosse differenze.
Una cosa molto importante è anche quella di rispettare i valori dei componenti del crossover, parlo delle induttanze e della loro resistenza, oltre alla induttanza ovviamente.
Infatti il valore della resistenza piega in modo differente la fase, che potrebbe risultare quindi diversa da quello che ci si era prefissato.
Comunque, sto costruendo un'altra coppia di clone ProAc 2.5, con altoparlanti più nuovi, che non ho ancora misurato (il tempo libero è sempre meno), quando lo farò saprò dirti di più.
Riguardo al tweeter, ti dico solo che se lo impiegano le originali perchè non dovrei impiegarlo io.
E' ovvio che ci si potrebbe semplificare la vita utlizzandone uno più prestante (e ovviamente più costoso), ma per ora sono mooooolto soddisfatto del risultato già col 2010.
Se hai bisogno di altro sono a disposizione.
Il crossover che utilizzo adesso, e ormai da molto tempo, è leggermente diverso da quello che vedi nel 3d di costruirehifi. Si tratta però solo di piccoli ritocchi.
Riguardo all'età dei componenti, bhe si, posso dirti che sicuramente, ogni esemplare dovrebbe fare discorso a se, quindi sarebbe buona regola misurare gli altoparlanti, ma non mi aspetterei comunque grosse differenze.
Una cosa molto importante è anche quella di rispettare i valori dei componenti del crossover, parlo delle induttanze e della loro resistenza, oltre alla induttanza ovviamente.
Infatti il valore della resistenza piega in modo differente la fase, che potrebbe risultare quindi diversa da quello che ci si era prefissato.
Comunque, sto costruendo un'altra coppia di clone ProAc 2.5, con altoparlanti più nuovi, che non ho ancora misurato (il tempo libero è sempre meno), quando lo farò saprò dirti di più.
Riguardo al tweeter, ti dico solo che se lo impiegano le originali perchè non dovrei impiegarlo io.
E' ovvio che ci si potrebbe semplificare la vita utlizzandone uno più prestante (e ovviamente più costoso), ma per ora sono mooooolto soddisfatto del risultato già col 2010.
Se hai bisogno di altro sono a disposizione.
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
Sei molto gentile roby, grazie.
Alla fine di tutti i ragionamenti, dopo aver visto non so più nemmeno io quante realizzazioni e diffusori differenti, mi son buttato su una variante delle proac-clone. Visti i problemi legati al tweeter, ho ordinato gli ScanSpeak D2905/9500.00 e gli ScanSpeak 18W8535.00 (come l'originale progetto).
Il cross over risulta semplificato e ne ho già ordinato i componenti; resta il fatto che ancora non ho deciso se fare la versione identica alla tua, oppure una variante un po' più bassa ma più profonda, con lo spazio per il crossover sotto.
Inoltre sono d'accordo sul fatto che occorrano delle misure con il microfono; mi sto attrezzando
Presto aprirò un thread sulla realizzazione, grazie ancora per le info.
Alla fine di tutti i ragionamenti, dopo aver visto non so più nemmeno io quante realizzazioni e diffusori differenti, mi son buttato su una variante delle proac-clone. Visti i problemi legati al tweeter, ho ordinato gli ScanSpeak D2905/9500.00 e gli ScanSpeak 18W8535.00 (come l'originale progetto).
Il cross over risulta semplificato e ne ho già ordinato i componenti; resta il fatto che ancora non ho deciso se fare la versione identica alla tua, oppure una variante un po' più bassa ma più profonda, con lo spazio per il crossover sotto.
Inoltre sono d'accordo sul fatto che occorrano delle misure con il microfono; mi sto attrezzando
Presto aprirò un thread sulla realizzazione, grazie ancora per le info.
Menestrello- Membro classe argento
- Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Provincia : molesto
Occupazione/Hobby : Vado a scquola
Impianto : bacato
Re: Proac 2.5 clone - realizzazione in corso ;-)
roby2k ha scritto:datemi un pò di tempo.
Meglio tardi che mai.
Credo che ormai il crossover da me elaborato sia diventato abbastanza maturo per essere condiviso. Così da soddisfare anche chi me lo ha chiesto in privato.
Ho scritto che la R3 è optional e comunque di valore variabile a partire da 17
ohm a salire.
Agisce sull'attenuazione del tweeter e maggiore sarà il suo valore, minore sarà il suo intervento.
Attualmente nel mio crossover c'è ed è di 17 ohm, ho voluto aggiungerla dopo che ho cambiato i cavi di potenza.
Comunque, a chi si cimenta, suggerisco di non metterla.
Qualora il tweeter dovesse sembrare un pò in evidenza consiglio di aggiungerla e di provarne diversi valori senza scendere sotto i 17 ohm.
N.B.
Questo non è un crossover definitivo, nel senso che non è il miglior crossover
che si possa fare per questi diffusori.
Io l'ho realizzato riciclando componenti che già avevo e utilizzando i mezzi
che ho a disposizione, scarsa conoscenza e scarsa capacità comprese.
Ne consegue che una persona più esperta, che magari con sta roba ci vive, farebbe sicuramente di
meglio.
Io ne sono molto soddisfatto, poi se un giorno avrò degli aggiornamenti li posterò.
Ovviamente il tutto vale se vengono rispettati anche i valori d'impedenza delle
induttanze, altrimenti le fasi relative e le risposte non saranno quelle volute.
Spero di aver fatto cosa gradita.
Roberto.
roby2k- Membro classe bronzo
- Data d'iscrizione : 27.10.08
Numero di messaggi : 1402
Località : santa maria capua vetere
Provincia : CE
Impianto : 1) HTPC, dac arcam delta black box (TDA 1541), pre SRPP di ECC82 DIY, crossover elettronico 3 vie, 3 finali in classe D DIY, diffusori 3 vie DIY.
2) ......... pre gomez by sonic sound, finali LM3886 by sonic sound, clone proac 2.5.
digitalmente corretti
Re: Proac 2.5 clone - realizzazione in corso ;-)
OTTIMO
Grazie
Grazie
Menestrello- Membro classe argento
- Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Provincia : molesto
Occupazione/Hobby : Vado a scquola
Impianto : bacato
Argomenti simili
» Proac - Response 2.5 - Clone. Realizzazione di un diffusore Hi end.
» Le mie Proac Tarocche...
» CLONE ProAc | Studio 140 MkII
» Kit realizzazione CS
» La mia realizzazione con gli UDC 180
» Le mie Proac Tarocche...
» CLONE ProAc | Studio 140 MkII
» Kit realizzazione CS
» La mia realizzazione con gli UDC 180
Pagina 1 di 1
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 8:11 Da Quaiozi!
» Regalo giradischi per mia moglie
Oggi alle 7:50 Da Fabiolydia
» Consiglio su cavi di potenza
Oggi alle 5:05 Da AndreaCD
» AMPLIFICATORE INTEGRATO AERON A-100
Oggi alle 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Ieri alle 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Ieri alle 20:05 Da arthur dent
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Ieri alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Ieri alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
