Uscita digitale vecchio lettore cd pioneer
Salve ragazzi ho bisogno di un piccolo consiglio.
Lettore cd proveniente da un vecchio compatto Pioneer, alimentazione esterna 220V, uscita digitale ottica (filtro sony CXA1135qz) . Recuperato in tutto e per tutto per quanto riguarda l'ottica, adesso legge tranquillamente tutti i cd senza esitazione.

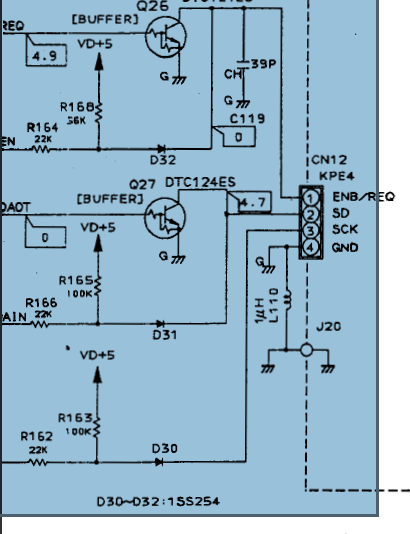

Il problema è l'uscita "audio"... era collegato all'amplificatore (non in mio possesso) tramite un connettore proprietario a 4 pin, leggendo dallo schema elettrico i pin si chiamano :
GND
SCK
SD
ENB/REQ
E' quindi un uscita digitale, non c'è nessun opamp in uscita e nessun DAC nel pcb. Leggendo il datasheet del tda1543 non trovo però corrispondenza tra i pin del lettore e quelli del DAC (tranne GND). Non ho esperienza su questo tipo di connessioni quindi vorrei chiederle : che tipo di connessione è questa? E' compatibile con i2s? Vorrei costruirmi un dac minimale da collegare ad uno stadio PRE che già ho in mio possesso... conosce qualche schema?
Non vorrei buttarlo dato che funziona :-)
Lettore cd proveniente da un vecchio compatto Pioneer, alimentazione esterna 220V, uscita digitale ottica (filtro sony CXA1135qz) . Recuperato in tutto e per tutto per quanto riguarda l'ottica, adesso legge tranquillamente tutti i cd senza esitazione.
Il problema è l'uscita "audio"... era collegato all'amplificatore (non in mio possesso) tramite un connettore proprietario a 4 pin, leggendo dallo schema elettrico i pin si chiamano :
GND
SCK
SD
ENB/REQ
E' quindi un uscita digitale, non c'è nessun opamp in uscita e nessun DAC nel pcb. Leggendo il datasheet del tda1543 non trovo però corrispondenza tra i pin del lettore e quelli del DAC (tranne GND). Non ho esperienza su questo tipo di connessioni quindi vorrei chiederle : che tipo di connessione è questa? E' compatibile con i2s? Vorrei costruirmi un dac minimale da collegare ad uno stadio PRE che già ho in mio possesso... conosce qualche schema?
Non vorrei buttarlo dato che funziona :-)
