T Amp gen 2 .... Aperto!
4 partecipanti
Pagina 1 di 1
T Amp gen 2 .... Aperto!
Visto che su internet non ho trovato nulla ecco il t amp gen 2 aperto
Per aprire il t amp gen 2 bisogna prima rimuovere, con molta attenzione, il pannellino frontale bianco che è attaccato con del nastro adesivo.
Quindi munirsi di cacciavite, rimuovere le 5 viti (quella centrale è nascosta da un piccolo adesivo) e aprire la scatola.
Quello che si ottiene è questo:
Visto al buio coi led blu:
Sul coperchio c'è il circuito con la presa per le cuffie.
Il circuito in dettaglio è questo:
Il condensatore in basso a sinistra è il c10 da 470 uF (quindi sovradimensionato rispetto ai 360uF raccomandati da tripath vedi: http://www.michael.mardis.com/sonic/images/TA2040.gif ).
Gli altri due condensatori elettrolitici c32 e c33 non so cosa siano.
I condensatori di ingresso sul segnale sono il c3 e c4 sempre troppo piccoli.
Infine dato che ero in vena ho anche misurato in modo approssimativo: con un tester low cost e direttamente sulle casse da 4 Ohm (avrei preferito un carico lineare) la risposta sui bassi:
Come riferimento ho usato l'ampiezza a 440 Hz (il la del diapason)
Le frequenze le ho generate col PC e ho misurato la tensione sui morsetti delle casse.
Rispetto al T Amp originale la situazione bassi sembra parecchio migliorata: vedi come confronto:
http://www.michael.mardis.com/sonic/measure/5066-freq.html
Comunque sui bassi vorrei avere il confronto con le misure di qualcun'altro (per sicurezza)
Per aprire il t amp gen 2 bisogna prima rimuovere, con molta attenzione, il pannellino frontale bianco che è attaccato con del nastro adesivo.
Quindi munirsi di cacciavite, rimuovere le 5 viti (quella centrale è nascosta da un piccolo adesivo) e aprire la scatola.
Quello che si ottiene è questo:
Visto al buio coi led blu:
Sul coperchio c'è il circuito con la presa per le cuffie.
Il circuito in dettaglio è questo:
Il condensatore in basso a sinistra è il c10 da 470 uF (quindi sovradimensionato rispetto ai 360uF raccomandati da tripath vedi: http://www.michael.mardis.com/sonic/images/TA2040.gif ).
Gli altri due condensatori elettrolitici c32 e c33 non so cosa siano.
I condensatori di ingresso sul segnale sono il c3 e c4 sempre troppo piccoli.
Infine dato che ero in vena ho anche misurato in modo approssimativo: con un tester low cost e direttamente sulle casse da 4 Ohm (avrei preferito un carico lineare) la risposta sui bassi:
Come riferimento ho usato l'ampiezza a 440 Hz (il la del diapason)
Le frequenze le ho generate col PC e ho misurato la tensione sui morsetti delle casse.
Rispetto al T Amp originale la situazione bassi sembra parecchio migliorata: vedi come confronto:
http://www.michael.mardis.com/sonic/measure/5066-freq.html
Comunque sui bassi vorrei avere il confronto con le misure di qualcun'altro (per sicurezza)
Ultima modifica di Barone Rosso il Mer 9 Apr 2008 - 21:25 - modificato 3 volte.
Barone Rosso- Moderatore
- Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia : Altrove
Impianto : Z + X = Y
Re: T Amp gen 2 .... Aperto!
Grande Barone Rosso! Volevo chiederlo a qualcuno un grafico della risposta in frequenza, ma tu mi hai anticipato...! :cheers:
Ma non ti sembra che, seppur migliorato rispetto al T-Amp originale, cali comunque un po' troppo a 50 Hz? O è normale? Si può avere un confronto con altri ampli? Credo che un tale controllo comparativo dovrebbe comunque farlo la stessa persona, per garantire uniformità dell'esperimento.
Ma non ti sembra che, seppur migliorato rispetto al T-Amp originale, cali comunque un po' troppo a 50 Hz? O è normale? Si può avere un confronto con altri ampli? Credo che un tale controllo comparativo dovrebbe comunque farlo la stessa persona, per garantire uniformità dell'esperimento.
_________________
T-Forum, non solo classe T.
www.tforumhifi.com
Silver Black- Amministratore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 16700
Località : Bassano del Grappa
Provincia : Vicenza
Occupazione/Hobby : Sviluppatore software - Istruttore di Muay Thai / Kick boxing
Impianto :
pre: S.M.S.L. Sanskrit 10th
ampli: Behringer A800 (220 W @ 8 Ohm, 400 W @ 4 Ohm, 800 W in mono)
diffusori: Cerwin Vega XLS-215 (126x43x53.5 cm, 53 Kg cad., 95 db/W/m, 6 Ohm, 2 woofer da 38 cm, midrange da 17 cm, tweeter a cupola a tromba, 500 W, 38 Hz - 20 KHz)
sorgente: Sony BDP-S370 (lettore DVD/Blue-Ray e stazione multimediale streaming via rete cablata)
cavi segnale: Monster Cable MKII
cavi potenza: Qed Micro
- Spoiler:
Re: T Amp gen 2 .... Aperto!
Silver Black ha scritto:Grande Barone Rosso! Volevo chiederlo a qualcuno un grafico della risposta in frequenza, ma tu mi hai anticipato...! :cheers:
Ma non ti sembra che, seppur migliorato rispetto al T-Amp originale, cali comunque un po' troppo a 50 Hz? O è normale? Si può avere un confronto con altri ampli? Credo che un tale controllo comparativo dovrebbe comunque farlo la stessa persona, per garantire uniformità dell'esperimento.
I 50 Hz sono l'angolo dove si comicia a scendere (attento alla scala logaritmica), quindi a 50 Hz l'attenuazione è di fatto nulla.
[devo provare a migliorare il grafico ... non sono ancora pratico col software che ho usato]
Barone Rosso- Moderatore
- Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia : Altrove
Impianto : Z + X = Y
Re: T Amp gen 2 .... Aperto!
Sarebbe interessante se Barone Rosso continuasse a fare misure su tutta la banda audio (spero che abbia un voltmetro con lettura in AC RMS) attaccato ai morsetti di un diffusore per verificare la risposta in frequenza in gamma medio alta su carico induttivo/capacitivo specificando l'impedenza dei diffusori.
Saluti, Maurizio
PS ho anche io il GEN2 ma mi piace meno del T-AMP prima serie.
Saluti, Maurizio
PS ho anche io il GEN2 ma mi piace meno del T-AMP prima serie.
Re: T Amp gen 2 .... Aperto!
Barone Rosso ha scritto:I 50 Hz sono l'angolo dove si comicia a scendere (attento alla scala logaritmica), quindi a 50 Hz l'attenuazione è di fatto nulla.
Ah giusto... Ottimo a sapersi!
[quote=MaurArte]Sarebbe interessante se Barone Rosso continuasse a fare misure su tutta la banda audio (spero che abbia un voltmetro con lettura in AC RMS) attaccato ai morsetti di un diffusore per verificare la risposta in frequenza in gamma medio alta su carico induttivo/capacitivo specificando l'impedenza dei diffusori.[/quote]
Concordo!
PS ho anche io il GEN2 ma mi piace meno del T-AMP prima serie.
Pazzesco... Il T-Amp prima serie originale NON modificato?! Va beh, non l'ho ascoltato quindi mi fido del tuo giudizio. E quindi in assoluto tra i 3 preferisci il Trends, sempre senza modifiche?
_________________
T-Forum, non solo classe T.
www.tforumhifi.com
Silver Black- Amministratore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 16700
Località : Bassano del Grappa
Provincia : Vicenza
Occupazione/Hobby : Sviluppatore software - Istruttore di Muay Thai / Kick boxing
Impianto :
pre: S.M.S.L. Sanskrit 10th
ampli: Behringer A800 (220 W @ 8 Ohm, 400 W @ 4 Ohm, 800 W in mono)
diffusori: Cerwin Vega XLS-215 (126x43x53.5 cm, 53 Kg cad., 95 db/W/m, 6 Ohm, 2 woofer da 38 cm, midrange da 17 cm, tweeter a cupola a tromba, 500 W, 38 Hz - 20 KHz)
sorgente: Sony BDP-S370 (lettore DVD/Blue-Ray e stazione multimediale streaming via rete cablata)
cavi segnale: Monster Cable MKII
cavi potenza: Qed Micro
- Spoiler:
Re: T Amp gen 2 .... Aperto!
Pazzesco... Il T-Amp prima serie originale NON modificato?! Va beh, non l'ho ascoltato quindi mi fido del tuo giudizio. E quindi in assoluto tra i 3 preferisci il Trends, sempre senza modifiche?
Il Trends attualmente è, a mio avviso, il migliore ampli basato su TA2024 acquistabile a prezzo ragionevole.
Il Gen2 non mi piace,c'è qualcosa nel complesso che non mi convince.Mi sembra meno trasparente e più confuso rispetto al vecchio T-AMP. Appena avrò un pochino di tempo mi riprometto di dargli una bella strapazzata
Saluti,Maurizio
Re: T Amp gen 2 .... Aperto!
Allora aspettiamo con ansia la tua strapazzata!
_________________
T-Forum, non solo classe T.
www.tforumhifi.com
Silver Black- Amministratore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 16700
Località : Bassano del Grappa
Provincia : Vicenza
Occupazione/Hobby : Sviluppatore software - Istruttore di Muay Thai / Kick boxing
Impianto :
pre: S.M.S.L. Sanskrit 10th
ampli: Behringer A800 (220 W @ 8 Ohm, 400 W @ 4 Ohm, 800 W in mono)
diffusori: Cerwin Vega XLS-215 (126x43x53.5 cm, 53 Kg cad., 95 db/W/m, 6 Ohm, 2 woofer da 38 cm, midrange da 17 cm, tweeter a cupola a tromba, 500 W, 38 Hz - 20 KHz)
sorgente: Sony BDP-S370 (lettore DVD/Blue-Ray e stazione multimediale streaming via rete cablata)
cavi segnale: Monster Cable MKII
cavi potenza: Qed Micro
- Spoiler:
Re: T Amp gen 2 .... Aperto!
MaurArte ha scritto:Sarebbe interessante se Barone Rosso continuasse a fare misure su tutta la banda audio (spero che abbia un voltmetro con lettura in AC RMS) attaccato ai morsetti di un diffusore per verificare la risposta in frequenza in gamma medio alta su carico induttivo/capacitivo specificando l'impedenza dei diffusori.
Saluti, Maurizio
PS ho anche io il GEN2 ma mi piace meno del T-AMP prima serie.

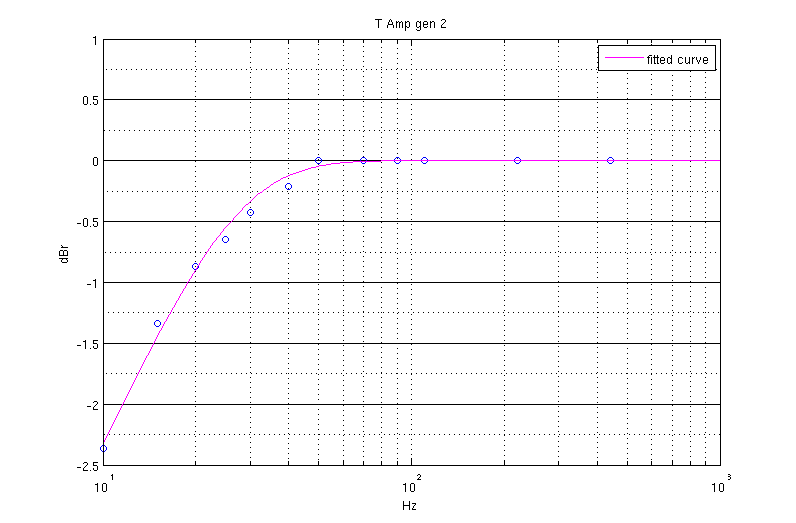

Ho rifatto il grafico in modo migliore [mi sono divertito con matlab].
