Riassunto Modifiche Ampli Sure TA2024
ANCHE I SURE hanno i loro angeli protettori anche se questa volta non sono bastati...
Visto che sono quasi al capolinea delle mie modifiche, con grande soddisfazione, al piccolo/grande ampli Sure TA2024
volevo mettere un po' di ordine anche per aiutare, per quello che posso, chi si accingesse a fare altrettanto.
Fase-1
Il Genio del saldatore non alberga in me... o almeno non ancora!!!
Appena l'ampli è arrivato e profumava ancora di nuovo ho deciso di rimuovere subito i condensatori che vanno verso massa.. ovvero C3 e C27.
Io però, preso dalla foga, cerca di qua e di là, ho sbagliato ed ho rimosso C3 e C25... errore che per mia fortuna non ha pregiudicato nulla ed al quale ho poi rimediato riposizionando il c25 (ed il suo dirimpettaio dal lato opposto c5) con dei pari valore, 0,47uf della wima
Fase-2
Condensatori di input, sostituiti gli originali in un primo tempo con due Bennic da 2,2 uf provenienti dal Trends, i miglioramenti a questo punto sono notevoli... i bassi e la definizione aumentano palpabilmente...
in un secondo tempo decido di rimettere i bennic al loro posto nel Trends con suo grande beneficio come ho detto nel post a lui dedicato e sullo Sure ho messo due Jantzen MKP Cross Cap 2,20 uF (400V) basso e definizione sempre ad altissimo livello.
In questa fase anche i connettori di potenza che erano sul Trends sono finiti sul Sure, molto più validi degli originali.
Fase-3
Sostituzione dei 6 tank caps elettrolitici smd (3+3 a fianco del tripath) di serie con due Panasonic FC da 2200uF 25V.
Mi sembra migliorato ulteriormente all'ascolto, i bassi sono rimasti belli muscolosi, spinge bene l'ampli, ma mi pare che ci sia molta più immagine ed aria tra i diffusori, dettaglio ma con gli acuti meno stridenti... direi più raffinati
Fase-4
Proseguo con la sostituzione dei condensatori originali smd con condensatori di qualità superiore a basso ripple e categoria audio, regola del raddoppio capacità originale.
c30 e c29 con 330 uF Panasonic serie FC
c9 e C18 con 220 uF Panasonic serie FC
Ora i bassi sono belli, frenati ma possenti anche a basso volume, scena ampia e alti non stridenti (s non sibilanti nelle orecchie).
Il ragazzo migliora sempre di più....
Fase-5
Rifiniture... e colpo decisivo...
continua l'eliminazione degli originali, i due condensatori grigi passanti vicino al chip ci salutano, sostituiti c39 e c40 con due Icel polipropilene da 1uf (gialli)Il colpo decisivo è la sostituzione delle bobine smd di serie con 4 bobine autocostruite da 10uH dal nostro grande Yulian... meravigliose, semplicemente di classe superiore.
Migliora ulteriormente la scena, la voce è inchiodata al centro e non si muove assolutamente... dettaglio, grana ai massimi livelli... i bassi sono profondi e fermi, gli alti definiti ma meno stancanti, velocità e senso di pulizia aumentata ancora.
Togliendo le induttanze però il genio del saldatore colpisce ancora!!!!!
Cacciavitata maldestra e zac! segato un diodo smd e allora... ormai ci ho preso gusto.
Via tutti e quattro ed al loro posto 4 schottky 1N5817
Fase-6
A venire... e con una buona dose di coraggio da trovare!!!
Sostituzione del potenziometro penoso con equivalente perfettamente compatibile per forma di marca Alps.. ma appena trovo un dissaldatore elettrico, poichè con il succhiastagno vedrei i fantasmi che mi danzano attorno.
Messa in opera di un bypass dello stesso per poter selezionare, come nel Trends, se usare l'ampli come tale appunto o come finale escludendo il potenziometro, e qui mi verrà in aiuto ancora il mio maestro Yulian...
Colgo l'occasione ancora per ringraziare questo magnifico forum di persone competenti, gentili ed appassionate...
ma mi sento di dire Amici
Visto che sono quasi al capolinea delle mie modifiche, con grande soddisfazione, al piccolo/grande ampli Sure TA2024
volevo mettere un po' di ordine anche per aiutare, per quello che posso, chi si accingesse a fare altrettanto.
Fase-1
Il Genio del saldatore non alberga in me... o almeno non ancora!!!
Appena l'ampli è arrivato e profumava ancora di nuovo ho deciso di rimuovere subito i condensatori che vanno verso massa.. ovvero C3 e C27.
Io però, preso dalla foga, cerca di qua e di là, ho sbagliato ed ho rimosso C3 e C25... errore che per mia fortuna non ha pregiudicato nulla ed al quale ho poi rimediato riposizionando il c25 (ed il suo dirimpettaio dal lato opposto c5) con dei pari valore, 0,47uf della wima
Fase-2
Condensatori di input, sostituiti gli originali in un primo tempo con due Bennic da 2,2 uf provenienti dal Trends, i miglioramenti a questo punto sono notevoli... i bassi e la definizione aumentano palpabilmente...
in un secondo tempo decido di rimettere i bennic al loro posto nel Trends con suo grande beneficio come ho detto nel post a lui dedicato e sullo Sure ho messo due Jantzen MKP Cross Cap 2,20 uF (400V) basso e definizione sempre ad altissimo livello.
In questa fase anche i connettori di potenza che erano sul Trends sono finiti sul Sure, molto più validi degli originali.
Fase-3
Sostituzione dei 6 tank caps elettrolitici smd (3+3 a fianco del tripath) di serie con due Panasonic FC da 2200uF 25V.
Mi sembra migliorato ulteriormente all'ascolto, i bassi sono rimasti belli muscolosi, spinge bene l'ampli, ma mi pare che ci sia molta più immagine ed aria tra i diffusori, dettaglio ma con gli acuti meno stridenti... direi più raffinati
Fase-4
Proseguo con la sostituzione dei condensatori originali smd con condensatori di qualità superiore a basso ripple e categoria audio, regola del raddoppio capacità originale.
c30 e c29 con 330 uF Panasonic serie FC
c9 e C18 con 220 uF Panasonic serie FC
Ora i bassi sono belli, frenati ma possenti anche a basso volume, scena ampia e alti non stridenti (s non sibilanti nelle orecchie).
Il ragazzo migliora sempre di più....
Fase-5
Rifiniture... e colpo decisivo...
continua l'eliminazione degli originali, i due condensatori grigi passanti vicino al chip ci salutano, sostituiti c39 e c40 con due Icel polipropilene da 1uf (gialli)Il colpo decisivo è la sostituzione delle bobine smd di serie con 4 bobine autocostruite da 10uH dal nostro grande Yulian... meravigliose, semplicemente di classe superiore.
Migliora ulteriormente la scena, la voce è inchiodata al centro e non si muove assolutamente... dettaglio, grana ai massimi livelli... i bassi sono profondi e fermi, gli alti definiti ma meno stancanti, velocità e senso di pulizia aumentata ancora.
Togliendo le induttanze però il genio del saldatore colpisce ancora!!!!!
Cacciavitata maldestra e zac! segato un diodo smd e allora... ormai ci ho preso gusto.
Via tutti e quattro ed al loro posto 4 schottky 1N5817
Fase-6
A venire... e con una buona dose di coraggio da trovare!!!
Sostituzione del potenziometro penoso con equivalente perfettamente compatibile per forma di marca Alps.. ma appena trovo un dissaldatore elettrico, poichè con il succhiastagno vedrei i fantasmi che mi danzano attorno.
Messa in opera di un bypass dello stesso per poter selezionare, come nel Trends, se usare l'ampli come tale appunto o come finale escludendo il potenziometro, e qui mi verrà in aiuto ancora il mio maestro Yulian...
Colgo l'occasione ancora per ringraziare questo magnifico forum di persone competenti, gentili ed appassionate...
ma mi sento di dire Amici
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Re: Riassunto Modifiche Ampli Sure TA2024
grandissimo, bel lavoro!!
il coraggio aiuta gli audaci
il coraggio aiuta gli audaci
Tfan- Membro classe argento
- Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia : Kepler186F
Impianto :
Re: Riassunto Modifiche Ampli Sure TA2024
Il sottoscritto detto anche il codardo del saldatore non può che invidiarti
il coraggio dimostrato nell'addomesticare tutti quei condensatori.
Complimenti.
il coraggio dimostrato nell'addomesticare tutti quei condensatori.
Complimenti.
flovato- UTENTE BANNATO
- Data d'iscrizione : 23.12.10
Numero di messaggi : 12509
Impianto : (non specificato)
Re: Riassunto Modifiche Ampli Sure TA2024
Grazie ragazzi, sono contento che vi piaccia!!!!
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Re: Riassunto Modifiche Ampli Sure TA2024
Ovazione!!!!!!!!!!!!!!
DACCLOR65- Gran Cerimoniere
- Data d'iscrizione : 04.02.09
Numero di messaggi : 19633
Località : Sicilia, Italia!
Provincia : Panormus City
Impianto : GPL
Amplificatore: ONKYO A933
Diffusori: PARADIGM MONITOR 9
Sorgenti: SACD DENON DCD 1500-AE, PHILIPS CDR 600, PHILIPS DVDR 3355, TOSHIBA SD-3300
Tape: JVC TD-V662
Cuffia: SONY MDR IF-140
Liquida: PIONEER BDP-170-K + SAMSUNG M3 Portable Series
Re: Riassunto Modifiche Ampli Sure TA2024
burmar ha scritto:Grazie ragazzi, sono contento che vi piaccia!!!!
Spettacolo !!!!!!!!!!!!!!!!
Stentor- Membro classe diamante
- Data d'iscrizione : 12.07.10
Numero di messaggi : 20392
Località : .
Impianto : .
Re: Riassunto Modifiche Ampli Sure TA2024
Sostituzione del potenziometro penoso con equivalente perfettamente compatibile per forma di marca Alps.. ma appena trovo un dissaldatore elettrico, poichè con il succhiastagno vedrei i fantasmi che mi danzano attorno.
Messa in opera di un bypass dello stesso per poter selezionare, come nel Trends, se usare l'ampli come tale appunto o come finale escludendo il potenziometro, e qui mi verrà in aiuto ancora il mio maestro Yulian...
Colgo l'occasione ancora per ringraziare questo magnifico forum di persone competenti, gentili ed appassionate...
ma mi sento di dire Amici
Ottimo lavoro!!!!!!
yulian- Membro classe bronzo
- Data d'iscrizione : 07.04.10
Numero di messaggi : 1234
Località : cesenatico
Provincia : andantino mosso
Occupazione/Hobby : musicista-insegnante/T-philosophy
Impianto : cd /dvd player lexicon rt 20. preamplificatore electrocompaniet 4/ diffusori amplificati genelec 1032. cavo van den hul 102 e belden 8925
lettore oppo 981, preamplificatore nad s 100 ,diffusori amplificati krk v8 ,cavi van den hul the name ,canare lv61s
Re: Riassunto Modifiche Ampli Sure TA2024
complimenti per l'avventura, e per il post !
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Riassunto Modifiche Ampli Sure TA2024
Grazie ancora a tutti!!!!
Vale la pena lavorare su questo ampli...
Vale la pena lavorare su questo ampli...
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Re: Riassunto Modifiche Ampli Sure TA2024
nice job burmar!
le modifiche sono le stesse che si fanno su questa vero?
Volevo modificarla ma sto facendo delle prove su una schedina PCI di un vecchio modem 56k ma sono negato col saldatore! Ho dissaldato un condensatore SMD e fino a quì ok, poi ho provato a saldarci uno spezzone di cavo in rame stagnato di un doppino telefonico, ma una volta asciugata la saldatura come muovo il cavo si sfila...
le modifiche sono le stesse che si fanno su questa vero?
Volevo modificarla ma sto facendo delle prove su una schedina PCI di un vecchio modem 56k ma sono negato col saldatore! Ho dissaldato un condensatore SMD e fino a quì ok, poi ho provato a saldarci uno spezzone di cavo in rame stagnato di un doppino telefonico, ma una volta asciugata la saldatura come muovo il cavo si sfila...
Jourawsky- Membro di riguardo
- Data d'iscrizione : 28.03.10
Numero di messaggi : 918
Impianto : Musiland 01 US
Scythe SDA-1100
uB3N
A.MS1i
Re: Riassunto Modifiche Ampli Sure TA2024
In termini di principio sì, ma le schedine sure sono diverse da una release all'altra dello stesso ampli come il mio, questa è la schedina del finale.
Potenziometro a parte, che qui non c'è.. bisogna vedere se lo schema è identico o simile, quindi la nomenclatura dei componenti potrebbe variare..
Potenziometro a parte, che qui non c'è.. bisogna vedere se lo schema è identico o simile, quindi la nomenclatura dei componenti potrebbe variare..
Ultima modifica di burmar il Sab 16 Apr 2011 - 0:38 - modificato 1 volta.
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Re: Riassunto Modifiche Ampli Sure TA2024
ok grazie.

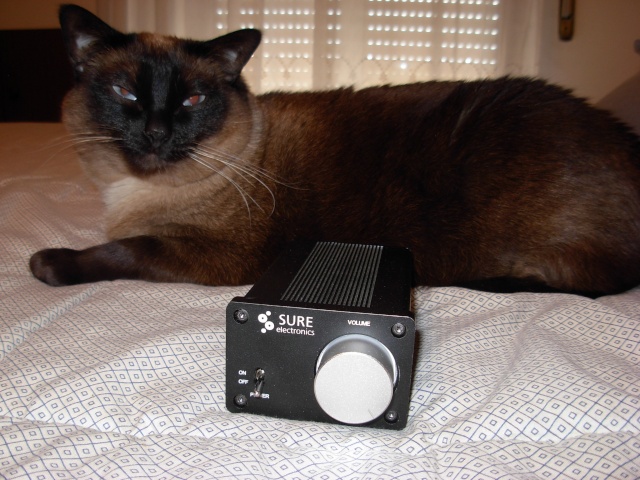

PS: troppo bello il gattino!
questo è il mio
PS: troppo bello il gattino!
questo è il mio
Jourawsky- Membro di riguardo
- Data d'iscrizione : 28.03.10
Numero di messaggi : 918
Impianto : Musiland 01 US
Scythe SDA-1100
uB3N
A.MS1i
Re: Riassunto Modifiche Ampli Sure TA2024
Che meraviglia!!!
Un forum di audio/gattofili!!!!!
Un forum di audio/gattofili!!!!!
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Re: Riassunto Modifiche Ampli Sure TA2024
Io ho anche rimosso le resistenze a foro pasante poste in sequenza agli ingressi di segnale.FAccio riferimento a: R32 e R33,cosi' facendo il segnale viene filtrato solamente dai condensatori poliprop in entrata,senza altri "disturbatori"!
Dimenticavo.Il potenziometro lo puoi eliminare meccanicamente utilizzando alla grezza un bel tronchesino.
Dimenticavo.Il potenziometro lo puoi eliminare meccanicamente utilizzando alla grezza un bel tronchesino.
Ultima modifica di M@X il Sab 16 Apr 2011 - 3:06 - modificato 1 volta.
M@X- Interessato
- Data d'iscrizione : 30.12.10
Numero di messaggi : 57
Località : Milano
Impianto : Muse M15 EX2 + Indiana Line TH 241
Re: Riassunto Modifiche Ampli Sure TA2024
Jourawsky ha scritto:nice job burmar!
le modifiche sono le stesse che si fanno su questa vero?
Volevo modificarla ma sto facendo delle prove su una schedina PCI di un vecchio modem 56k ma sono negato col saldatore! Ho dissaldato un condensatore SMD e fino a quì ok, poi ho provato a saldarci uno spezzone di cavo in rame stagnato di un doppino telefonico, ma una volta asciugata la saldatura come muovo il cavo si sfila...
Piu o meno ma la disposizione dei componenti è diversa e nella schedina in foto ci sono meno sostituzioni.
yulian- Membro classe bronzo
- Data d'iscrizione : 07.04.10
Numero di messaggi : 1234
Località : cesenatico
Provincia : andantino mosso
Occupazione/Hobby : musicista-insegnante/T-philosophy
Impianto : cd /dvd player lexicon rt 20. preamplificatore electrocompaniet 4/ diffusori amplificati genelec 1032. cavo van den hul 102 e belden 8925
lettore oppo 981, preamplificatore nad s 100 ,diffusori amplificati krk v8 ,cavi van den hul the name ,canare lv61s
Re: Riassunto Modifiche Ampli Sure TA2024
yulian ha scritto:Jourawsky ha scritto:nice job burmar!
le modifiche sono le stesse che si fanno su questa vero?
Volevo modificarla ma sto facendo delle prove su una schedina PCI di un vecchio modem 56k ma sono negato col saldatore! Ho dissaldato un condensatore SMD e fino a quì ok, poi ho provato a saldarci uno spezzone di cavo in rame stagnato di un doppino telefonico, ma una volta asciugata la saldatura come muovo il cavo si sfila...
Piu o meno ma la disposizione dei componenti è diversa e nella schedina in foto ci sono meno sostituzioni.
ok grazie. Credo che non ce la farò mai a modificare questa scheda! casomai quando avrò imparato a usare bene il saldatore aprirò un nuovo thread chiedendo aiuto passo passo per le modifiche Se continuo a inzozzare questo di thread parlando di una schedina diversa da quella inscatolata Sure, burmar mi
Jourawsky- Membro di riguardo
- Data d'iscrizione : 28.03.10
Numero di messaggi : 918
Impianto : Musiland 01 US
Scythe SDA-1100
uB3N
A.MS1i
Re: Riassunto Modifiche Ampli Sure TA2024
a me è appena arrivata questa e vorrei verificare con qualcuno di più esperto la corrispondenza dei componenti che hanno numeri diversi.
C9 - C18 ==> C29 - C37 220uF
C29 - C30 ==> C12 - C13 330uF
C39 - C40 ==> C7 - C8 1uF
C2 - C11 vanno a masse e li rimuovo
C1 - C10 condensatori di input 2.20uF
i 6 tankqui sono in realtà solo 4 ovvero 2 per parte e sono C3 - C4 -C5 -C6 li sostituisco sempre con un 2200uF o visto la minore capacità dela scheda devo scendere anche nel condensatore da sostituirci?
correggetemi prima che faccio dei danni.
sono indeciso se rimuovere D1 o meno.
C9 - C18 ==> C29 - C37 220uF
C29 - C30 ==> C12 - C13 330uF
C39 - C40 ==> C7 - C8 1uF
C2 - C11 vanno a masse e li rimuovo
C1 - C10 condensatori di input 2.20uF
i 6 tankqui sono in realtà solo 4 ovvero 2 per parte e sono C3 - C4 -C5 -C6 li sostituisco sempre con un 2200uF o visto la minore capacità dela scheda devo scendere anche nel condensatore da sostituirci?
correggetemi prima che faccio dei danni.
sono indeciso se rimuovere D1 o meno.
Ultima modifica di Supersimo88 il Mer 23 Nov 2011 - 20:18 - modificato 2 volte.
Supersimo88- Appassionato
- Data d'iscrizione : 08.11.11
Numero di messaggi : 331
Località : Genova
Occupazione/Hobby : Ingegneria Informatica
Impianto : hiface
+
M2TECH Evo DAC
+
Sure TA2024 (pompata)
+
Klipsch RB61
Re: Riassunto Modifiche Ampli Sure TA2024
Ehhh si... alla Sure si divertono a cambiare oltre le schede, e quello può essere un bene od un male.. ce lo direte voi che le avete, purtroppo anche i numeri dei componenti.
Anche dalla mia alla precedente era stato così, ed infatti avevo fatto un mezzo casino proprio a causa di ciò.
I due a massa e i cross sono sicuramente quelli che hai indicato, i tank caps (in effetti sono solo 2 x canale) secondo me li puoi mettere sempre sempre da 2200 se non anche qualcosa di più poichè lo scopo è quello di dare energia al momento richiesto, ma si dovrebbe sentire un esperto..
sul D1 è una mod di finezza, puoi anche farla in un secondo momento...
Anche dalla mia alla precedente era stato così, ed infatti avevo fatto un mezzo casino proprio a causa di ciò.
I due a massa e i cross sono sicuramente quelli che hai indicato, i tank caps (in effetti sono solo 2 x canale) secondo me li puoi mettere sempre sempre da 2200 se non anche qualcosa di più poichè lo scopo è quello di dare energia al momento richiesto, ma si dovrebbe sentire un esperto..
sul D1 è una mod di finezza, puoi anche farla in un secondo momento...
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Re: Riassunto Modifiche Ampli Sure TA2024
diciamo che la rimozione di D1 è anche la cosa più semplice forse... almeno secondo me.
su c1-c2-c10-c11 sono certo al 100%
schema errato https://i.servimg.com/u/f43/17/03/07/89/immagi10.jpg
ora guardo meglio sullo schema che l'ho trovato ma mi sembra essere tutto giusto.
a dire il vero questo shema anche se dovrebbe essere della mia versione mi sembra diverso in realtà!
ovviamente tutto preso da Sure
su c1-c2-c10-c11 sono certo al 100%
schema errato https://i.servimg.com/u/f43/17/03/07/89/immagi10.jpg
ora guardo meglio sullo schema che l'ho trovato ma mi sembra essere tutto giusto.
a dire il vero questo shema anche se dovrebbe essere della mia versione mi sembra diverso in realtà!
ovviamente tutto preso da Sure
Ultima modifica di Supersimo88 il Mer 23 Nov 2011 - 20:19 - modificato 1 volta.
Supersimo88- Appassionato
- Data d'iscrizione : 08.11.11
Numero di messaggi : 331
Località : Genova
Occupazione/Hobby : Ingegneria Informatica
Impianto : hiface
+
M2TECH Evo DAC
+
Sure TA2024 (pompata)
+
Klipsch RB61
Re: Riassunto Modifiche Ampli Sure TA2024
Grazie a LuSi per aver postato lo schema di alimentazione
cosi ora sono certo anche dei tank e della equivalenza
C39 - C40 ==> nella mia scheda C7 - C8
sono da 0.22uF e verranno sostituiti con wima da 1uF
e quest lo schema
cosi ora sono certo anche dei tank e della equivalenza
C39 - C40 ==> nella mia scheda C7 - C8
sono da 0.22uF e verranno sostituiti con wima da 1uF
e quest lo schema
Ultima modifica di Supersimo88 il Gio 24 Nov 2011 - 8:49 - modificato 1 volta.
Supersimo88- Appassionato
- Data d'iscrizione : 08.11.11
Numero di messaggi : 331
Località : Genova
Occupazione/Hobby : Ingegneria Informatica
Impianto : hiface
+
M2TECH Evo DAC
+
Sure TA2024 (pompata)
+
Klipsch RB61
Re: Riassunto Modifiche Ampli Sure TA2024
Supersimo88 ha scritto:
ora guardo meglio sullo schema che l'ho trovato ma mi sembra essere tutto giusto.
Se la tua è la mia stessa versione lo schema è errato, lo schema giuso è questo:
c'è un condensatore da 0.22 uf in parallelo a quello classico di ingresso da 1uF, ricorda che ci sono anche i condensatori a monte del potenziometro digitale (io ho semplicemente bypassato quelli a valle e sostituito c1 e c10).
Re: Riassunto Modifiche Ampli Sure TA2024
e credo lo farò anche io!LuSi ha scritto:Supersimo88 ha scritto:
ora guardo meglio sullo schema che l'ho trovato ma mi sembra essere tutto giusto.
Se la tua è la mia stessa versione lo schema è errato, lo schema giuso è questo:
c'è un condensatore da 0.22 uf in parallelo a quello classico di ingresso da 1uF, ricorda che ci sono anche i condensatori a monte del potenziometro digitale (io ho semplicemente bypassato quelli a valle e sostituito c1 e c10).
quindi tolgo C33 - C44 - C35 - C42
e ponticello C35 e C42
tolgo C11 e C2 e sostituisco C1 e C10 con 2,20 uF (400V) - Jantzen
ora stavo pensando se i tank sostituirli con 2200uF o qualcosa di più!
Supersimo88- Appassionato
- Data d'iscrizione : 08.11.11
Numero di messaggi : 331
Località : Genova
Occupazione/Hobby : Ingegneria Informatica
Impianto : hiface
+
M2TECH Evo DAC
+
Sure TA2024 (pompata)
+
Klipsch RB61
Re: Riassunto Modifiche Ampli Sure TA2024
Vedo che ci prendi gusto!!!!
Ma l'hai già sentita liscia? come ti sembra??
Ma l'hai già sentita liscia? come ti sembra??
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Re: Riassunto Modifiche Ampli Sure TA2024
devo dire che sono positivamente sorpreso non mi aspettavo cose del genere da un giocattolino però sento che manca qualcosa nei bassi e mediobassi anche la scena potrebbe migliorare come la presenza e in fine gli alti forse troppo prepotenti.
Questo solo per trovare i difetti e non mi voglio soffermare ad elencare i pregi che tutti sicuramente conoscono!
Questo solo per trovare i difetti e non mi voglio soffermare ad elencare i pregi che tutti sicuramente conoscono!
Supersimo88- Appassionato
- Data d'iscrizione : 08.11.11
Numero di messaggi : 331
Località : Genova
Occupazione/Hobby : Ingegneria Informatica
Impianto : hiface
+
M2TECH Evo DAC
+
Sure TA2024 (pompata)
+
Klipsch RB61
Re: Riassunto Modifiche Ampli Sure TA2024
Dopo le modifiche cambia... e di parecchio.
E' veramente incredibile come possa suonare questa scatoletta.
Ovviamente sempre con i limiti della sua potenza...
Inoltre anche l'alimentazione ne cambia il risultato.. con un buon lineare al posto dello switch o meglio ancora con una batteria....
E' veramente incredibile come possa suonare questa scatoletta.
Ovviamente sempre con i limiti della sua potenza...
Inoltre anche l'alimentazione ne cambia il risultato.. con un buon lineare al posto dello switch o meglio ancora con una batteria....
burmar- Membro classe bronzo
- Data d'iscrizione : 26.07.10
Numero di messaggi : 1142
Località : Genova
Provincia : Genova
Occupazione/Hobby : Lavoro davanti, dietro e dentro ai computers
Impianto :- Spoiler:
- AMPLI: Aragon 2004 DAC: Lector Digitube s192 PRE: Audio Research SP9 LETTORE: Arcam Transport Delta 170 CASSE: Opera Seconda 2006
PIATTO: Systemdek IIX 900 BRACCIO: Rega RB250 TESTINA: Denon DL-103 + AU-310
LIQUIDA: Pc IBM con Linux VoyageMPD
AMPLI E CUFFIE PC:: Fijo E10 - Superlux HD-681
Pagina 1 di 2 • 1, 2
Argomenti simili
» MODIFICHE INDEED AMPLI PER CUFFIA CON USCITA PRE
» Modifiche sure ta2024
» Scheda TA3020: 2 x 300w
» Scheda TA2024 HLLY considerazione e modifiche
» MaurArte - Preamplificatore Quad 33 restaurato e con varie modifiche + ta2024
» Modifiche sure ta2024
» Scheda TA3020: 2 x 300w
» Scheda TA2024 HLLY considerazione e modifiche
» MaurArte - Preamplificatore Quad 33 restaurato e con varie modifiche + ta2024
Pagina 1 di 2
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Ieri alle 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Ieri alle 20:05 Da arthur dent
» Regalo giradischi per mia moglie
Ieri alle 19:22 Da giucam61
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Ieri alle 18:00 Da giucam61
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Ieri alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Ieri alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
» Rotti puntali copricasse
Gio 14 Nov 2024 - 12:47 Da jenw84
