Tubettino

Da francoiacc Mar 26 Lug 2011 - 0:08

Ecco un mio piccolo progettino per un semplice economico e persino bensuonante pe linea.

Tubettino Pre60212

Questo è lo schema dell'esemplare montato su tavolaccio. Nella versione definitiva che mi appresterò a realizzare in una bella scatola di sigari in legno apporterò le seguenti modifiche:
1. sostituzione della R di alimentazione con una induttanza da circa 10H ed eventuale resistenza per portare la tensione di uscita a ca. 160V
2. sostituzione del circuito di stabilizzazione della 6,3 con una cella CRC

Wink

Da valvolas Sab 30 Lug 2011 - 12:03

Visto che ho giusto giusto un trafo di recupero che tira fuori 6,3 e 139,e volevo costruire un preampli a valvole (che sarebbe il primo ex novo) se posti gli sviluppi del tuo e verifichi la piedinatura di sta valvola (link allegato) mi ci cimento.La valvola è sostituibile con qlc ex URSS,oppure si trova direttamente???A me pare di averne 1 o 2 philips da qlc parte devo controllare bene.Nel mio eliminerei la parte del LM317 avendo gia' la 6,3v del trafo,me la caverei con un ponte di diodi e una cella rc.Grazie...

http://thejaffes.org/rory/6021.pdf

Da francoiacc Sab 30 Lug 2011 - 13:32

Non conosco equivalenti russe.

Da Biagio De Simone Sab 30 Lug 2011 - 13:39

E' previsto il cablaggio in aria? Smile

Da francoiacc Sab 30 Lug 2011 - 14:21

Lo monto su una millefori con uno zoccolo ad 8 pin per IC.

Da valvolas Sab 30 Lug 2011 - 15:55

Intendi quella da 100 nella cella?
seguenti modifiche:1. sostituzione della R di alimentazione con una induttanza da circa 10H ed eventuale resistenza per portare la tensione di uscita a ca. 160V
Quelle valvole mi pare di ricordare fossero triodi con un package allungato che facevano la philips e la silvavnia x impieghi tipo tv/radio non so se si trovano nuove di fabbricazione russa ma cercando credo di si,originali sono un po care,mi pare di aver capito che la 6bf7 sia equivalente o sbaglio?

https://www.tubeworld.com/6005.htm

http://www.radiomuseum.org/tubes/tube_6bf7.html

Da MaurArte Sab 30 Lug 2011 - 18:43

Potreste utilizzare la 6N16B che ha utilizzato Florin

Da valvolas Sab 30 Lug 2011 - 19:30

in alternativa ho trovato questo fatto con le russe ma mi lascia perplesso il passaggio 12vca a 80vca,poi ci sono le regolazioni trimmer che mi fanno pensare che ci voglia una taratura laboriosa mentre questo del ns post mi pare piu stabile

http://www.diystompboxes.com/smfforum/index.php?topic=83164.0

Da sonic63 Sab 30 Lug 2011 - 21:53

valvolas ha scritto:in alternativa ho trovato questo fatto con le russe ma mi lascia perplesso il passaggio 12vca a 80vca,poi ci sono le regolazioni trimmer che mi fanno pensare che ci voglia una taratura laboriosa mentre questo del ns post mi pare piu stabile

http://www.diystompboxes.com/smfforum/index.php?topic=83164.0

ma non mi pare che sia un preamplificatore

Da francoiacc Sab 30 Lug 2011 - 22:04

Si mi riferisco alla resitenza da 100Ohm, chiaramente se l'induttanza ha un valore resistivo più basso dovro porre un'ulteriore resistenza di caduta in serie per portale l'HT a 160V.
Il pre io l'ho progettato sulle curve della 6021 (non la 6021WA) per tutte le altre non posso garantirne il risultato non conoscendele. Il tutto è partito da un lotto di 6021 che mi sono ritrovato tra le mani e quindi non mi sono preoccupato di verificare eventuali equivalenze e/o somiglianze. Io l'ho provato con un 2A3 con somma soddisfazione, del resto ogn scarrafone è bello a mamma sua Laughing

Appena ho un pò di tempo mi metto sotto e lo rimonto. Cool

Da valvolas Dom 31 Lug 2011 - 14:25

sonic63 ha scritto:
valvolas ha scritto:in alternativa ho trovato questo fatto con le russe ma mi lascia perplesso il passaggio 12vca a 80vca,poi ci sono le regolazioni trimmer che mi fanno pensare che ci voglia una taratura laboriosa mentre questo del ns post mi pare piu stabile

http://www.diystompboxes.com/smfforum/index.php?topic=83164.0
ma non mi pare che sia un preamplificatore

A torto o a ragione i dudes di questo post lo sostengono a spada tratta:
(ho dei dubbi anche io)

''Hello guys,

I've designed a tube preamp using the Russian 6n16b double triode. Is a miniature triode with a maximum anode voltage of 100v. The heaters eat abou 400mA @6.3v (is the standard heater voltage). I used about 80v for anode voltage.
The design has 1 gain stage and 1 cathode follower to drive a marshall like tone stack. The voltage devider was designed for 30Vpp input level and for 2Vpp output level,
The scematic and the BOM:''

Da valvolas Dom 31 Lug 2011 - 14:43

francoiacc ha scritto:Si mi riferisco alla resitenza da 100Ohm, chiaramente se l'induttanza ha un valore resistivo più basso dovro porre un'ulteriore resistenza di caduta in serie per portale l'HT a 160V.
Il pre io l'ho progettato sulle curve della 6021 (non la 6021WA) per tutte le altre non posso garantirne il risultato non conoscendele. Il tutto è partito da un lotto di 6021 che mi sono ritrovato tra le mani e quindi non mi sono preoccupato di verificare eventuali equivalenze e/o somiglianze. Io l'ho provato con un 2A3 con somma soddisfazione, del resto ogn scarrafone è bello a mamma sua
Appena ho un pò di tempo mi metto sotto e lo rimonto.

tieni vivo il post e facci sapere se hai voglia,io controllo quello che ho se corrisponde il mio trafo si avvicina molto ai valori che servono il resto mi sembrano cose facili da reperire,poi vedo quello che ha suggerito Mauroarte che mi sembrano valvole piu reperibili e vedo cosa riesco a fare,in ogni caso è il primo valvolare che faccio ex novo
so che con i tuboidi mi vado a prendere delle rogne sulle regolazioni ma del resto.... Very Happy

Da sonic63 Dom 31 Lug 2011 - 17:11

valvolas ha scritto:
sonic63 ha scritto:
valvolas ha scritto:in alternativa ho trovato questo fatto con le russe ma mi lascia perplesso il passaggio 12vca a 80vca,poi ci sono le regolazioni trimmer che mi fanno pensare che ci voglia una taratura laboriosa mentre questo del ns post mi pare piu stabile

http://www.diystompboxes.com/smfforum/index.php?topic=83164.0
ma non mi pare che sia un preamplificatore

A torto o a ragione i dudes di questo post lo sostengono a spada tratta:
(ho dei dubbi anche io)

''Hello guys,

I've designed a tube preamp using the Russian 6n16b double triode. Is a miniature triode with a maximum anode voltage of 100v. The heaters eat abou 400mA @6.3v (is the standard heater voltage). I used about 80v for anode voltage.
The design has 1 gain stage and 1 cathode follower to drive a marshall like tone stack. The voltage devider was designed for 30Vpp input level and for 2Vpp output level,
The scematic and the BOM:''

Forse mi sbaglio, ma a me sembra una specie di controllo di toni/distorsore. Hai visto il valore dei condensatori?

Da madqwerty Dom 31 Lug 2011 - 17:51

bel lavoretto, spostato in T-Progetti !!! Smile

complimenti Wink

Da valvolas Lun 1 Ago 2011 - 0:04

sonic63 ha scritto:
valvolas ha scritto:
sonic63 ha scritto:
valvolas ha scritto:in alternativa ho trovato questo fatto con le russe ma mi lascia perplesso il passaggio 12vca a 80vca,poi ci sono le regolazioni trimmer che mi fanno pensare che ci voglia una taratura laboriosa mentre questo del ns post mi pare piu stabile

http://www.diystompboxes.com/smfforum/index.php?topic=83164.0
ma non mi pare che sia un preamplificatore

A torto o a ragione i dudes di questo post lo sostengono a spada tratta:
(ho dei dubbi anche io)

''Hello guys,

I've designed a tube preamp using the Russian 6n16b double triode. Is a miniature triode with a maximum anode voltage of 100v. The heaters eat abou 400mA @6.3v (is the standard heater voltage). I used about 80v for anode voltage.
The design has 1 gain stage and 1 cathode follower to drive a marshall like tone stack. The voltage devider was designed for 30Vpp input level and for 2Vpp output level,
The scematic and the BOM:''

Forse mi sbaglio, ma a me sembra una specie di controllo di toni/distorsore. Hai visto il valore dei condensatori?

Io nn sono un espertone di tubi ma mi sa ke hai ragione tu,questi si sono sbizzarriti alla grande

Da sonic63 Lun 1 Ago 2011 - 0:24

valvolas ha scritto:
sonic63 ha scritto:
valvolas ha scritto:
sonic63 ha scritto:
ma non mi pare che sia un preamplificatore

A torto o a ragione i dudes di questo post lo sostengono a spada tratta:
(ho dei dubbi anche io)

''Hello guys,

I've designed a tube preamp using the Russian 6n16b double triode. Is a miniature triode with a maximum anode voltage of 100v. The heaters eat abou 400mA @6.3v (is the standard heater voltage). I used about 80v for anode voltage.
The design has 1 gain stage and 1 cathode follower to drive a marshall like tone stack. The voltage devider was designed for 30Vpp input level and for 2Vpp output level,
The scematic and the BOM:''

Forse mi sbaglio, ma a me sembra una specie di controllo di toni/distorsore. Hai visto il valore dei condensatori?
Io nn sono un espertone di tubi ma mi sa ke hai ragione tu,questi si sono sbizzarriti alla grande

<<The design has 1 gain stage and 1 cathode follower to drive a marshall like tone stack.>>
Lo schema ha uno stadio di guadagno e un'inseguitore di catodo per pilotare una batteria di controlli di tono stile Marshall
Secondo me è meglio se lo lasci perdere.

Da francoiacc Lun 1 Ago 2011 - 0:36

e ti fai il mio tubettino Laughing

Da valvolas Lun 1 Ago 2011 - 1:13

in effetti mi pareva una cosa un po inusuale,meglio appunto il tubettino al limite si rogna un po' a trovare i tuboidi,ma pare un cablaggio lineare senza sorprese,quello che mi sono sempre domandato sulle valvole del tuo progetto a cosa serve avere dei pin cosi lunghi su dei semplici zoccolini??Normalmente ho sempre visto quelli corti compatibili con le sedi-
Un'altra cosa che mi interessa capire è se questa è una compatibilità :
6021=ruggedized 6BF7
oppure intendono(traducendo come riesco) una miglioria in condizioni di utilizzo a parità di compatibilità
Per capirci su qlc che conosco meglio: tipo la serie militare (54 anzichè 74) in TTL o la serie B a maggiore erogazione di corrente in Cmos (40xxB anziche' 40xx),sono identici ma piu' stressabili

Da prospeed87 Gio 6 Ott 2011 - 11:17

Scusate la domanda ke può sembrare "stupida".

Io mi sono ritrovato del materiale surplus, dove ci sono un paio di 6021W.. se posso utilizzare per questo progetto???

Complimentoni!!!

Da francoiacc Dom 4 Mar 2012 - 21:54

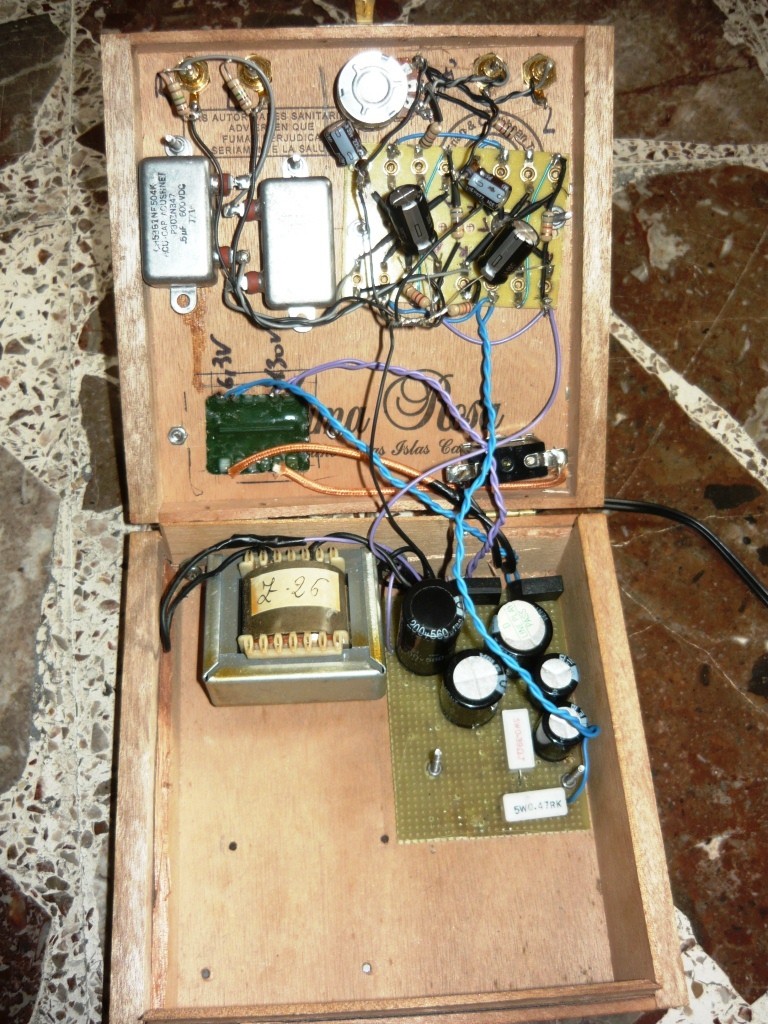

Fianlmente ho trovato un po' di tempo e sono riuscito a completarlo

Tubettino P1020214

Mi manca ancora la manopola del volume. Laughing

Da francoiacc Mar 17 Apr 2012 - 22:32

Ultimo aggiornamento con lo schema definitivo. Ho realizzato un CVS sotto al catodo del primo stadio con un LED ad infrarosso, ho sollevato la 6,3 V dal potenziale di massa di circa 40V ed ho rimosso il potenziometro del volume (lo attacco dietro ad un pre passivo). Adesso posso considerare i lavori conclusi definitavemente. Il suono e' molto dettagliato e con una buon estensipne di gamma, ronzio zero, un ascolto veramente piacevole Kiss

Considerato il costo infimo delle valvole, il numero ridotto di componenti e la semplicita' di realizzazione credo, senza troppa presunzione, di avere centrato in pieno la filosofia T Cool

Ecco los schema definitivo
Tubettino Tubett12

Da sonic63 Mar 17 Apr 2012 - 23:14

Complimenti Clap

Bel lavoro Oki

Da aniello Lun 17 Feb 2014 - 0:35

francoiacc ha scritto:Ultimo aggiornamento con lo schema definitivo. Ho realizzato un CVS sotto al catodo del primo stadio con un LED ad infrarosso, ho sollevato la 6,3 V dal potenziale di massa di circa 40V

Perdona la mia ignoranza, ma come mai hai sostituito il led al posto di cond e resist. di catodo? E sollevare di 40V rispetto al potenziale di massa a cosa serve? Razz

Da valvolas Lun 17 Feb 2014 - 1:16

aniello ha scritto:
francoiacc ha scritto:Ultimo aggiornamento con lo schema definitivo. Ho realizzato un CVS sotto al catodo del primo stadio con un LED ad infrarosso, ho sollevato la 6,3 V dal potenziale di massa di circa 40V

Perdona la mia ignoranza, ma come mai hai sostituito il led al posse utilizzi un ledto di cond e resist. di catodo? E sollevare di 40V rispetto al potenziale di massa a cosa serve?

se utilizzi un led anziche' una resistenza ottieni la stessa caduta di tensione ma piu precisa e nn variabile,i led blu' ad esempio ti danno 3V probabilmente si è calcolato la cdt occorrente e ha sostituito la resistenza con un led del colore appropriato,a seconda della cdt che serve generalmente da 1,5 a 3v

Da valvolas Lun 17 Feb 2014 - 1:21

la seconda cosa che ha fatto te la dico come sono capace ha creato un partitore sulla tensione alta,e ha prelevato da li una differenza di 40V per collegarci lo zero dei filamenti,e differenziarlo da quello (lo zero) dell'anodica è una scelta legata alle necessita' di funzionamento di alcune valvole.
