Re: DESIGN T-Project Bergelmir
Stentor ha scritto:Perdonatemi se quoto una immagine ...è SEVERAMENTE VIETATO DAL REGOLAMENTO ...quindi voi non fatelo
Ma ragazzi ...questa è un'opera d'arte !!!
DUDE FOR PRESIDENT !!!!
Wasky .... voglio un paio di T-project così !!!!dude ha scritto:
Quindi ne devo preparare già 2 le mie e le tue Cazzarola un misto Avalon e Wilson fuso perfettamente insieme
ho le polluzioni di nuovo
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
crazyforduff ha scritto:Io aggiungerei ancora (sempre che la variazione di cabinet non richieda un affianamento del xover):
Una volta che vi do il CAD basta rispettare gli smussi frontali e i volumi poi il resto è libero, se si vogliono i smussi fondi sul frontale del Woofer si usa mdf da 5 cm e poi si svuota intorno al woofer con una fresa
Ci si organizza
crazyforduff ha scritto:1) in seguito alle dritte di Roberto su dimensioni e inclinazioni, i piani di talgio per 3 (o più) versioni DIY con diversi livelli di difficoltà, in base alle soluzioni che più piaceranno ai forumers (anche se dopo aver visto l'ultimo post di Dude, penso che quella sarà la versione di punta, mentre quella con i tre parallelepipedi la versione basica)
2) un aiuto a Roberto, se gli serve e se vuole, per definire la soluzione meglio implementabile
3) ...magari anche questo in versione Dude...
Ciao
Per la release Basica a 3 scatole si potrebbe ipotizzare di avere i 2 volumi superiori separati per inclinarli
Se magari Gennaro la realizza cosi e me la porta a Roma ci lavoro subito NP per "Pollicione" questo e altro
Si potrebbe avere una modifica al Render per avere una cosa del Genere vista di pianta per medio e Tw ? lasciando 1 cm di bordo intorno alla flangia
Vi posto una foto appena ci riesco di come è messa ora la testa per le Fasi acustiche
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
Comunque non so, Roberto, se hai un programma 3d perché potrei mandarti il file in qualche formato, oppure il disegno 2D che ho postato prima, in DWG, così puoi fare delle valutazioni più realistiche e magari verificare la fattibilità o fare modifiche che ne diminuiscano i costi o le difficoltà
dude- UTENTE DISISCRITTO
- Data d'iscrizione : 01.06.09
Numero di messaggi : 1275
Località :
Impianto : (non specificato)
Re: DESIGN T-Project Bergelmir
dude ha scritto:Comunque non so, Roberto, se hai un programma 3d perché potrei mandarti il file in qualche formato, oppure il disegno 2D che ho postato prima, in DWG, così puoi fare delle valutazioni più realistiche e magari verificare la fattibilità o fare modifiche che ne diminuiscano i costi o le difficoltà
Non ci mastico in quel campo ma, suggeriscimi un Freeware che possa aprire il tuo 3D render e io lo installo
Per il File Cad NP quello lo posso aprire a casa di Fabio che collabora al progetto
Cazz0 l'ho guardato di nuovo il cabinet altro paio di mutande
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
wasky ha scritto:su quello diciamo a tre scatolette non possono essere lasciati gli angoli cosi vivi, serve lo smusso cmq a 45° ma, ci sarebbe da lavorarci con merce economica e ben suonante Gennaro per fare un vero T-Champion Speakers
Il woofer è già deciso: Dayton Audio da 30 cm o 25 cm economico e da Sospensione Pneumatica
Roby per il 45° io intendevo se era possibile eliminare la parere posteriore inclinata a 45° nel box del medio-alto.
rattaman- Falegname HiFi specializzato
- Data d'iscrizione : 27.08.08
Numero di messaggi : 5210
Località : San Sebastiano Al Vesuvio
Provincia : NA
Occupazione/Hobby : Falegname
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
Amplificatore: Marantz PM 6006.
Giradischi : Rega P1
Diffusori: Klipsch F1.
Re: DESIGN T-Project Bergelmir
La parete inclinata ha un suo "perchè" Gennaro, io la inserirei anche Dentro la scatoletta del medio nel render che piace a te
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
Liberi di fare quello che volete naturalmente, ma io non trascurerei la possibilità di fare inclinato il TW il medio più profondo dritto e poi la cassa del Woofer più profonda ancora, come da disegnowasky ha scritto:La parete inclinata ha un suo "perchè" Gennaro, io la inserirei anche Dentro la scatoletta del medio nel render che piace a te
dude- UTENTE DISISCRITTO
- Data d'iscrizione : 01.06.09
Numero di messaggi : 1275
Località :
Impianto : (non specificato)
Re: DESIGN T-Project Bergelmir
Grande Roby!!!! ma quelle linee le riconosco!
...che onore!
...che onore!
Alessandro LXIV- Membro classe oro
- Data d'iscrizione : 29.04.09
Numero di messaggi : 5173
Impianto :
Re: DESIGN T-Project Bergelmir
Alessandro LXIV ha scritto:Grande Roby!!!! ma quelle linee le riconosco!
...che onore!
Credo che il primo ad usare la soluzione degli smussi sia stato avalon praticamente, non hai Baffle
Quelle sono del caro amico Cesare del forum Audio Car Stereo, il progetto è di Franco "Dufay"
http://www.diyaudio.com/forums/multi-way/201236-my-3-way-loudspeaker.html
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
Dude sai dirmi gentilmente quanti litri hanno il woofer e il medio in questo Render ?
Non prometto nulla ma, forse un importatore mio amico riesce a procurare componenti replacement ad un prezzo che permetterebbe di farselo con 450 € massimo grezzo
Ci stiamo lavorando
Non prometto nulla ma, forse un importatore mio amico riesce a procurare componenti replacement ad un prezzo che permetterebbe di farselo con 450 € massimo grezzo
Ci stiamo lavorando
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir

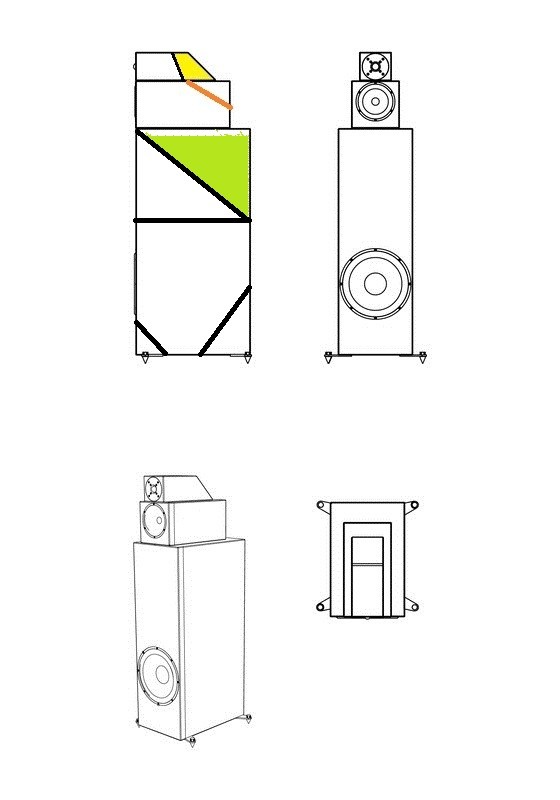

Si potrebbe togliere la parte gialla per risparmiare legno ?
La parte verde non è volume utile ma serve ad ospitare il crossover, quella arancione è un setto interno
La parte verde non è volume utile ma serve ad ospitare il crossover, quella arancione è un setto interno
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
La cassa del woofer è larga 28 cm profonda 41 alta 85 per il medio in questo momento non posso accedere al mio computer però dovrebbe essere un quadrato
da18 cm di lato profondo 35 cm domani posso essere più preciso
dude- UTENTE DISISCRITTO
- Data d'iscrizione : 01.06.09
Numero di messaggi : 1275
Località :
Impianto : (non specificato)
Re: DESIGN T-Project Bergelmir
Sono ancora più contento, da solo sono arrivato alla stessa soluzione adottata da gente sicuramente molto più esperta di me.wasky ha scritto:
Credo che il primo ad usare la soluzione degli smussi sia stato avalon praticamente, non hai Baffle
Quelle sono del caro amico Cesare del forum Audio Car Stereo, il progetto è di Franco "Dufay"
Scusa Roby, ma nel T-project,wasky ha scritto:Dude sai dirmi gentilmente quanti litri hanno il woofer e il medio in questo Render ?
- quanti litri devono avere i mobili dei 3 altoparlanti?
- le dimensioni del mobile del woofer si possono variare mantenendo lo stesso litraggio senza compromettere ovviamente la resa?
- l'altezza del Woofer da terra qual'è, ed è variabile sempre comunque senza compromettere la resa?
- se ci sono, quali sono le inclinazioni degli altoparlanti espresse in gradi?
Grazie1000 in anticipo.
Ultima modifica di Alessandro LXIV il Gio 15 Dic 2011 - 8:11 - modificato 1 volta.
Alessandro LXIV- Membro classe oro
- Data d'iscrizione : 29.04.09
Numero di messaggi : 5173
Impianto :
Re: DESIGN T-Project Bergelmir
Ho messo le misure sul disegno
dude- UTENTE DISISCRITTO
- Data d'iscrizione : 01.06.09
Numero di messaggi : 1275
Località :
Impianto : (non specificato)
Re: DESIGN T-Project Bergelmir
dude ha scritto:Ho messo le misure sul disegno
Ti Ano Pazza
Ragazzi non ci ho dormito la notte pensando a che cosa mettere di economico su questo cabinet perchè merita davvero è troppo figo e nella sua poliedricità imho è elegante
Per fare un lavoro del Genere si e no si spendono 120 € di MDF e non ci sono particolari problematiche di lavorazione e incollaggio
Se si riuscisse e riempirlo con circa 250 € di spesa tra AP e Xover ( e si può fare lavorando sui datasheet ) altro che Economicità siamo a 370 € il costo di un Bookshelf entry level
Ovviamente il nome del progetto è "Dude's Speaker"
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
Alessandro LXIV ha scritto:Scusa Roby, ma nel T-project,
- quanti litri devono avere i mobili dei 3 altoparlanti?
- le dimensioni del mobile del woofer si possono variare mantenendo lo stesso litraggio senza compromettere ovviamente la resa?
- l'altezza del Woofer da terra qual'è, ed è variabile sempre comunque senza compromettere la resa?
- se ci sono, quali sono le inclinazioni degli altoparlanti espresse in gradi?
Grazie1000 in anticipo.
Ma scusa per cosa Alex ?
1: Il woofer lavora in 58 litri se non erro mentre il medio ha a disposizione circa 8 litri al Tw non serve volume ha la sua camera
2: se lo vari ti cambia tutto dentro e il dentro ha un suo perchè, anche l'altezza del Bergelmir genera la dimensione verticale non a caso è alto 1150 mm finito eppure riesce a sparire a 2 metri di distanza
3: il woofer ha il bordo a 170 mm da terra Alex non lo si può variare, la distanza del suo centro di emissione e quello del medio sono come da Fc
4: Come ti dicevo i gradi di inclinazione del woofer indietro e della testa in avanti variano come nelle Wilson Sasha (grafico di Crazyforduff alcune pagine dietro) a seconda della distanza di ascolto vi viene fornita una tabella, la fortuna vuole che ho un corridoio di circa 9 metri che, mi permette di fare misure a diverse distanze
http://www.theaudiobeat.com/blog/setting_up_sashas.htm
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
Allora non potrò mai farmi realizzare queste?wasky ha scritto:se lo vari ti cambia tutto dentro e il dentro ha un suo perchè, anche l'altezza del Bergelmir genera la dimensione verticale non a caso è alto 1150 mm finito eppure riesce a sparire a 2 metri di distanzaAlessandro LXIV ha scritto:
- le dimensioni del mobile del woofer si possono variare mantenendo lo stesso litraggio senza compromettere ovviamente la resa?
(non tener conto della distanza del Woofer da terra che verrebbe adeguata)
Alessandro LXIV- Membro classe oro
- Data d'iscrizione : 29.04.09
Numero di messaggi : 5173
Impianto :
Re: DESIGN T-Project Bergelmir
[quote="Alessandro LXIV"]
Se è il diffusore che desideri tutto si può fare Alessandro parliamone ovviamente questo lo devi realizzare con sovrapposizione di sezioni scavate a CNC per la parte sotto
Io sono a tua disposizione
wasky ha scritto:Allora non potrò mai farmi realizzare queste?Alessandro LXIV ha scritto:
- le dimensioni del mobile del woofer si possono variare mantenendo lo stesso litraggio senza compromettere ovviamente la resa?
(non tener conto della distanza del Woofer da terra che verrebbe adeguata)
Se è il diffusore che desideri tutto si può fare Alessandro parliamone ovviamente questo lo devi realizzare con sovrapposizione di sezioni scavate a CNC per la parte sotto
Io sono a tua disposizione
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Re: DESIGN T-Project Bergelmir
Grazie Roby, preferisco restare abbarbicato al t-project vedremo poi che estetica risulterà compatibile tra quelle proposte da dude e crazyforduff.wasky ha scritto:
Se è il diffusore che desideri tutto si può fare Alessandro parliamone ovviamente questo lo devi realizzare con sovrapposizione di sezioni scavate a CNC per la parte sotto
Io sono a tua disposizione
Alessandro LXIV- Membro classe oro
- Data d'iscrizione : 29.04.09
Numero di messaggi : 5173
Impianto :
Re: DESIGN T-Project Bergelmir
Ale a perte che hai scelto il progetto più brutto fra quelli che abbiamo presentato le posizioni altoparlanti e l'altezza sono più o meno giusti li il problema è il litraggio che sicuramente è insufficiente
dude- UTENTE DISISCRITTO
- Data d'iscrizione : 01.06.09
Numero di messaggi : 1275
Località :
Impianto : (non specificato)
Re: DESIGN T-Project Bergelmir
Fosse solo per il litraggio si potrebbe fare più profondo, ma mi pare di aver capito che non è solo quello il problema.......o sbaglio? (Roby intervieni)dude ha scritto:Ale a perte che hai scelto il progetto più brutto fra quelli che abbiamo presentato le posizioni altoparlanti e l'altezza sono più o meno giusti li il problema è il litraggio che sicuramente è insufficiente
Per quanto riguarda il brutto.....lo dirò al mio amico Mario che l'ha fatto, penso che ci rimarrà male per questo tuo giudizio.
Alessandro LXIV- Membro classe oro
- Data d'iscrizione : 29.04.09
Numero di messaggi : 5173
Impianto :
Re: DESIGN T-Project Bergelmir
Lascialo perdere Mario è un povero illusoAlessandro LXIV ha scritto:Fosse solo per il litraggio si potrebbe fare più profondo, ma mi pare di aver capito che non è solo quello il problema.......o sbaglio? (Roby intervieni)dude ha scritto:Ale a perte che hai scelto il progetto più brutto fra quelli che abbiamo presentato le posizioni altoparlanti e l'altezza sono più o meno giusti li il problema è il litraggio che sicuramente è insufficiente
Per quanto riguarda il brutto.....lo dirò al mio amico Mario che l'ha fatto, penso che ci rimarrà male per questo tuo giudizio.
dude- UTENTE DISISCRITTO
- Data d'iscrizione : 01.06.09
Numero di messaggi : 1275
Località :
Impianto : (non specificato)
Re: DESIGN T-Project Bergelmir
...ma con un gran gusto estetico.dude ha scritto:
Lascialo perdere Mario è un povero illuso
Alessandro LXIV- Membro classe oro
- Data d'iscrizione : 29.04.09
Numero di messaggi : 5173
Impianto :
Re: DESIGN T-Project Bergelmir
volendo la sovrapposizione degli anelli la si può fare anche senza l'utilizzo della cnc,ma bisogna essere precisi e lavorare con calma ma ci si riesce..
a me piace questa:
con la giusta tonalità e un po di "pelle" sul frontale sarebbe da sbavo......sono un po vecchia scuola,legno e pelle tipo Sonus Faber...
ce ne sono altre che mi piacciono da paura!! anzi sono più quelle che vorrei fare che quelle che non vorrei...complimenti a tutti ! i disegni sono bellissimi!!
Anche se sono convinto che il disegno originale fatto da Roberto con i giusti accostamenti cromatici possa essere molto valido.
A proposito di questo,variare la forma del diffusore ha comunque un qualcosa di incognito,se le misure sono state fatte con quegli smussi frontali inclinazioni posteriore/anteriore distanza dell'AP dalla parete posteriore del diff,larghezza del frontale..ecc...ecc..se vengono variate una variazione anche nella risposta dovrebbe esserci(o sbaglio Roberto?)cioè per andare sul sicuro,e se le modifiche sono molte secondo me sarebbe opportuno misurare quello che poi effettivamente sarebbe un nuovo diffusore..
o sbaglio Roberto?
a me piace questa:
con la giusta tonalità e un po di "pelle" sul frontale sarebbe da sbavo......sono un po vecchia scuola,legno e pelle tipo Sonus Faber...
ce ne sono altre che mi piacciono da paura!! anzi sono più quelle che vorrei fare che quelle che non vorrei...complimenti a tutti ! i disegni sono bellissimi!!
Anche se sono convinto che il disegno originale fatto da Roberto con i giusti accostamenti cromatici possa essere molto valido.
A proposito di questo,variare la forma del diffusore ha comunque un qualcosa di incognito,se le misure sono state fatte con quegli smussi frontali inclinazioni posteriore/anteriore distanza dell'AP dalla parete posteriore del diff,larghezza del frontale..ecc...ecc..se vengono variate una variazione anche nella risposta dovrebbe esserci(o sbaglio Roberto?)cioè per andare sul sicuro,e se le modifiche sono molte secondo me sarebbe opportuno misurare quello che poi effettivamente sarebbe un nuovo diffusore..
o sbaglio Roberto?
Andrea Zani- Membro classe bronzo
- Data d'iscrizione : 21.05.10
Numero di messaggi : 1764
Località : Ponderano(Bi)
Occupazione/Hobby : /Parassita Circuitale
Impianto : non finirò mai
di lavorarci
Re: DESIGN T-Project Bergelmir
Alessandro LXIV ha scritto:Fosse solo per il litraggio si potrebbe fare più profondo, ma mi pare di aver capito che non è solo quello il problema.......o sbaglio? (Roby intervieni)dude ha scritto:Ale a perte che hai scelto il progetto più brutto fra quelli che abbiamo presentato le posizioni altoparlanti e l'altezza sono più o meno giusti li il problema è il litraggio che sicuramente è insufficiente
Se riesci a fare un CAD delle sezioni necessarie a farlo puoi calcolarti il volume e poi, si sceglie un woofer adeguato ripeto se ti piacerebbe avere un diffusore del genere da parte mia il massimo aiuto Alex
Per sezioni intendo una cosa del Genere alex
qui più o meno ho evidenziato il volume ma, non scordare lo spazio per il crossover
_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte." Frank Tyger
Pagina 7 di 8 • 1, 2, 3, 4, 5, 6, 7, 8
Argomenti simili
» Ascolti T-Project Bergelmir
» Lecson AC1 - Design Award (Winner of 1974 Design Council Award)
» Project 1Xpression III Comfort 2M Red oppure Project | RPM 3 Carbon 2M Silver
» diamo inizio alle danze: BERGELMIR!!!
» Compromesso design
» Lecson AC1 - Design Award (Winner of 1974 Design Council Award)
» Project 1Xpression III Comfort 2M Red oppure Project | RPM 3 Carbon 2M Silver
» diamo inizio alle danze: BERGELMIR!!!
» Compromesso design
T-Forum, la vera HiFi alla portata di tutti :: Do It by Yourself :: DIY :: Autocostruzione e tweak diffusori
Pagina 7 di 8
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 5:05 Da AndreaCD
» AMPLIFICATORE INTEGRATO AERON A-100
Oggi alle 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Ieri alle 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Ieri alle 20:05 Da arthur dent
» Regalo giradischi per mia moglie
Ieri alle 19:22 Da giucam61
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Ieri alle 18:00 Da giucam61
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Ieri alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Ieri alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
