Re: Filtro subsonico

Da cucicu Ven 5 Ott 2012 - 13:04

Infatti il cap in serie NON e' la panacea ma solo una soluzione veloce ed efficace soprattutto in rapporto appunto all'apparecchio del nostro amico.
Io ho messo 56nano perche nonostante dischi perfetti e filtro subsonico attivato non avevo miglioramenti e proprio quel valore nasce da calcoli e prove sul campo.gia con il 68nf i coni riprendevano a ballare

Da andreaje Ven 5 Ott 2012 - 18:40

ihiihihi che casino ! comincio a non capirci più nulla.......... la testina è l'originale http://img1.annuncicdn.it/7f/ef/7fefd9049fb77ad049e52ac69622bf35_big.jpg e il giradischi è a grandi linee come quello in foto!

Da cucicu Ven 5 Ott 2012 - 19:25

andreaje ha scritto:ihiihihi che casino ! comincio a non capirci più nulla.......... la testina è l'originale http://img1.annuncicdn.it/7f/ef/7fefd9049fb77ad049e52ac69622bf35_big.jpg e il giradischi è a grandi linee come quello in foto!

consigli ne hai a bizzeffe devi solo scegliere quale seguire Laughing

Da andreaje Sab 6 Ott 2012 - 13:03

[[url=https://servimg.com/view/13482898/6] Filtro subsonico - Pagina 2 100_2312

]https://i.servimg.com/u/f38/13/48/28/98/100_2311.jpg[/img][/url] ecco la testina molto economica !

Da andreaje Sab 6 Ott 2012 - 13:04

Da andreaje Dom 7 Ott 2012 - 13:54

Questi filtri potrebbero andare bene???http://www.ebay.it/itm/2-Harrison-Labs-FMOD-20Hz-Hi-Pass-Subsonic-Filter-Rumble-Reducer-USA-/370655796215?pt=US_Speaker_Parts_Components&hash=item564cce9bf7#ht_2492wt_1397

Da lukyluke Lun 8 Ott 2012 - 8:01

Ma da quel poco che riporta non sono specificate le impedenze di entrata e di uscita. Penso siano dei filtri passa alto passivi visto che non vedo alimentazioni. Tu sei in grado di mettere mano ad un saldatore? In tal caso potresti provare a poco prezzo un passa alto passivo in entrata a 12 db per ottava sui 30 hz.

Da andreaje Lun 8 Ott 2012 - 18:38

a saldicchiare qualcosa riesco ! proponimi cosa devo fare! Laughing

Da andreaje Lun 8 Ott 2012 - 18:40

lukyluke ha scritto:Ma da quel poco che riporta non sono specificate le impedenze di entrata e di uscita. Penso siano dei filtri passa alto passivi visto che non vedo alimentazioni. Tu sei in grado di mettere mano ad un saldatore? In tal caso potresti provare a poco prezzo un passa alto passivo in entrata a 12 db per ottava sui 30 hz.

cmq nella descrizione dei filtri che ho linkato si parla di 12 db per ottava e 20 hz , 20 hz non sono troppi? meglio 30?

Da lukyluke Mar 9 Ott 2012 - 8:50

Penso che alla fine sia sempre un compromesso, la frequenza che ho suggerito è legata ad una considerazione, non sono molte le casse che scendono a questo livello, con 12 db per ottava i segnali sotto i 15 hz che sono appunto quelli che ti generano dei movimenti incontrollati sul Woofer dovrebbero essere ridotti a sufficienza.

Da andreaje Mar 9 Ott 2012 - 12:50

lukyluke ha scritto:Penso che alla fine sia sempre un compromesso, la frequenza che ho suggerito è legata ad una considerazione, non sono molte le casse che scendono a questo livello, con 12 db per ottava i segnali sotto i 15 hz che sono appunto quelli che ti generano dei movimenti incontrollati sul Woofer dovrebbero essere ridotti a sufficienza.

dicevi se sapevo mettere mano al saldatore no? Embarassed

mi proporresti il progetto che hai in mente?

Da lukyluke Mar 9 Ott 2012 - 13:36

Stasera provo a vedere la funzione di trasferimento, se l'ingresso a di 47 kohm potresti provare qualcosa di simile

Da lukyluke Mar 9 Ott 2012 - 13:44

se mi dai un indirizzo ti mando una mail con l'accrocchio..

Da andreaje Mar 9 Ott 2012 - 19:56

ti ho mandato un mp ! grazie ancora!

Da lukyluke Mer 10 Ott 2012 - 12:06

vedi mail

Da andreaje Mer 10 Ott 2012 - 21:06

grazie mille adesso vedo dove reperire i componenti !! accetto comunque altri consigli!

Da andreaje Mer 10 Ott 2012 - 21:16

http://www.electronic.it/product/22120/Resistenza-150-ohm-1W-.html come resistenza può andare questa?

Da lukyluke Gio 11 Ott 2012 - 10:16

Le resistenze sono da 150 Kohm = 150000 ohm da 1/4 w possibilmente a strato metallico i condensatori possibilmente dei MKP li puoi trovare in qualsiasi negozio di elettronica con i connettori maschio e femmina.

Ciao

Da andreaje Gio 11 Ott 2012 - 18:50

okkkk !!! grazie

Da andreaje Lun 22 Ott 2012 - 19:27

ho realizzato il filtro funziona ! ma ha generato un'altro problema ....... con il filtro inserito ho un ronzio nelle casse identico a quello di un apparecchio non messo a massa perchè?????? Crying or Very sad

Da lukyluke Mar 23 Ott 2012 - 7:21

Ciao, il ronzio c'è anche se lasci collegato al pre solo il filtro? In tal caso dovresti verificare: la resistenza che sia a massa sul connettore "maschio" poi prova a schermare il circuito isolando i contati caldi ed avvolgendo sulla massa una strisciolina di alluminio per alimenti che faccia ben contatto con il contatto freddo (lo schermo esterno). Se invece il ronzio con i filtri inseriti nell'ingresso e con i cavi del giradischi staccati non c'è devi verificare il loop dei cavi staccando una massa da uno dei due.
Fammi sapere

ciao

Da andreaje Dom 28 Ott 2012 - 10:50

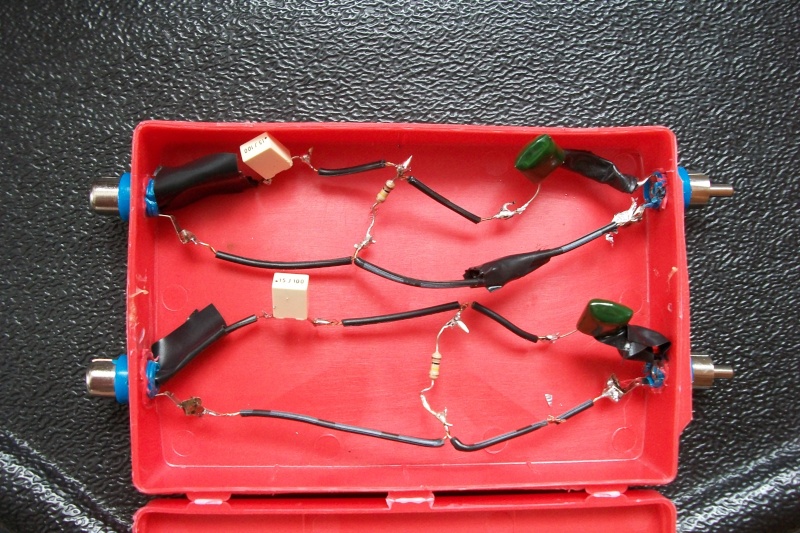

non sò più cosa fare , anche se credo che per natale mi regalerò un project debut lll , voglio risolvere questo problema perchè il filtro potrà tornarmi utile !! ecco una foto del pasticcio che ho fatto ihihi insultatemi pure Embarassed

ma non mi ero mai costruito un filtro e preso in mano un paio di volte il saldatore..... Filtro subsonico - Pagina 2 100_2310

cosa ho sbagliato? cosa dovrei fare?? grazie =)

Da cucicu Dom 28 Ott 2012 - 10:53

ciao, ho fatto anche io una prova simile e avevo il ronzio...ho risolto con una scatoletts di metallo

Da andreaje Dom 28 Ott 2012 - 13:14

grazie per il consiglio proverò anche questa opzione! comunque stamattina ho fatto un'altra scoperta :
ho scollegato i cavi dallìingresso phono dell'ampli alzato il volume e tutto regolare nessun ronzio,po ho collegato un cavo rca abbastanza lungo e standard(da supermercato) e senza collegarlo al filtro il ronzio si è presentato.Allora ho staccato quel cavo e ne ho collegato uno della Tecprecision da 1 mt sempre senza collegarlo al filtro e ho notato che allontanando l'altro capo del cavo dall'ampli il rumore andava aumentando mentro se lo avvicinavo piano piano diminuiva fino a sparire quasi! . Allora ho collegato il cavo al filtro( senza il gira connesso) e lasciando il filtro sull'ampli il rumore è diminuito molto , più accettabile ma sempre presente , se invece allontano il filtro il rumore ritorna fastidioso! Ho notato inoltre che avvicinando le mani al flitro il rumore aumenta allontanandole diminuisce! Non ci capisco più nulla e ho capito che non è soo colpa del filtro!!

Da cucicu Dom 28 Ott 2012 - 14:35

andreaje ha scritto:grazie per il consiglio proverò anche questa opzione! comunque stamattina ho fatto un'altra scoperta :
ho scollegato i cavi dallìingresso phono dell'ampli alzato il volume e tutto regolare nessun ronzio,po ho collegato un cavo rca abbastanza lungo e standard(da supermercato) e senza collegarlo al filtro il ronzio si è presentato.Allora ho staccato quel cavo e ne ho collegato uno della Tecprecision da 1 mt sempre senza collegarlo al filtro e ho notato che allontanando l'altro capo del cavo dall'ampli il rumore andava aumentando mentro se lo avvicinavo piano piano diminuiva fino a sparire quasi! . Allora ho collegato il cavo al filtro( senza il gira connesso) e lasciando il filtro sull'ampli il rumore è diminuito molto , più accettabile ma sempre presente , se invece allontano il filtro il rumore ritorna fastidioso! Ho notato inoltre che avvicinando le mani al flitro il rumore aumenta allontanandole diminuisce! Non ci capisco più nulla e ho capito che non è soo colpa del filtro!!

da quello che dici sembra un problema di schermatura ! prova a mettere il filtro in una scatola metallica (gabbia di faraday) Hello
