Gigawork USB DAC

Salve,
sta pensando di prendere da Gigawork su bay il KIT: Hi End 24bit/192KHz Up-sampling DAC Kit with USB input
compreso sped. $140.-

Codice:

Super High End 24-Bit 192 kHz with Up-sampling function DAC

This kit, which features the latest receiver ICs and digital-to-analogue chips, has 5 individual high-performance power regulation supplies. The best components are included. More impressively, you can boost the standard CD format to 24-bit 192 khz with our up-bit modular from either coaxial, optical or USB inputs. With repeated testing and modification, this DAC gives excellent performance in clarity and dynamics and offers good imaging with a large, layered sounstage. Our kit with up-sampling function at this price range is the ONLY ONE of its kind in the DIY market.



Features:

1.      Digital receiver CS8416

~ 32 kHz to 192 kHz sample frequency range

~ Low-jitter clock recovery



2.  Up-bit modular CS8421

    ~Our Daughter Board design means you can either up-sample (when plugged in) or go without up-sampling (when unplugged).  which can NOrmally be found in expensive brand names.



3.  DAC CS4398  -A stereo DAC for flagship audio products,

    ~ Advanced 24-bit resolution and sample rate up to 192kHz

    ~ 120db dynamic range, -107db THD+N



4.  Best components selected

    ~ Philips high speed diode in 5 individual power regulation supplies

    ~ Dala and CGW military grade resistors

    ~ Wima and Nichhicon muse capacitors

 ~ High precision 1% Dale metal film resistors and Wima capactors,
    ~ DUAL-FET op-amp NE5532 for the output stage.
    ~ A pair high quality gold plated RCA sockets for analog output.
    ~ On board jumper to select the digital input ( coaxial / optical or USB ).
    ~ High quality Rubycon and WIMA capacitors.
    ~ Use a lot of High End Nichicon Muse audio grade capacitors.
    ~ Make to Order Toroidal power transformer, worldwide AC voltage , 110V and 220V, complete separate digital and analog AC supply.



Specifications:

Digital receiver        – CS8416

Digital converter      – CS4398

Up sampling chips  – CS8421

USB IC                  - PCM2902

Digital input            – 1x coaxial, 1x optical, 1xUSB

Analogue output    – 2x RCA

voi, cosa ne pensate di questo kit?

L'ho preso e provato. Va molto bene, se poi bypassi le uscite analogiche e gli attacchi una coppia di trasformatori va ancora meglio. Molto neutro e arioso.

Come si allegano le foto?

piero7 ha scritto:L'ho preso e provato. Va molto bene, se poi bypassi le uscite analogiche e gli attacchi una coppia di trasformatori va ancora meglio. Molto neutro e arioso.

Come si allegano le foto?

Precisiamo che con usb non va oltre i 16 bit 48khz.
Ciao Massimo

usb= 24/96 massimo.

Ternil ha scritto:usb= 24/96 massimo.

Mi riferivo espressamente al gigalab
Infatti - USB IC - PCM2902=16bit 48khz al massimo

L'usb non l'ho ancora provato, ma come DAC collegato ad un lettore cd, sostituiti gli stadi di uscita con una coppia di trasformatori va molto ma molto bene. Molto raffinato e neutro.

non era una risposta a te , solo una precisazione perchè avevo letto 24/192. Quindi ancora peggio... eheh

Grazie,
va allora bene e nessuno ha visto gli errori sulla sceda ?

Per le foto, vai per scrivere un messagio e fai un upload tramite hosting di una imagine +/- al centro in alto

[quote="espresso"]Grazie,
va allora bene e nessuno ha visto gli errori sulla sceda ?

quali sono?

piero7 ha scritto:L'usb non l'ho ancora provato, ma come DAC collegato ad un lettore cd, sostituiti gli stadi di uscita con una coppia di trasformatori va molto ma molto bene. Molto raffinato e neutro.

che marca di trasformatori hai usato?
quelli che vende lo svizzero sul forum diy audio?

Digitec. Si me li ha dati un utente di quel forum.

Ti ringrazio,

espresso ha scritto:Salve,
sta pensando di prendere da Gigawork su bay il KIT: Hi End 24bit/192KHz Up-sampling DAC Kit with USB input
compreso sped. $140.-

Codice:

Super High End 24-Bit 192 kHz with Up-sampling function DAC

This kit, which features the latest receiver ICs and digital-to-analogue chips, has 5 individual high-performance power regulation supplies. The best components are included. More impressively, you can boost the standard CD format to 24-bit 192 khz with our up-bit modular from either coaxial, optical or USB inputs. With repeated testing and modification, this DAC gives excellent performance in clarity and dynamics and offers good imaging with a large, layered sounstage. Our kit with up-sampling function at this price range is the ONLY ONE of its kind in the DIY market.



Features:

1.      Digital receiver CS8416

~ 32 kHz to 192 kHz sample frequency range

~ Low-jitter clock recovery



2.  Up-bit modular CS8421

    ~Our Daughter Board design means you can either up-sample (when plugged in) or go without up-sampling (when unplugged).  which can NOrmally be found in expensive brand names.



3.  DAC CS4398  -A stereo DAC for flagship audio products,

    ~ Advanced 24-bit resolution and sample rate up to 192kHz

    ~ 120db dynamic range, -107db THD+N



4.  Best components selected

    ~ Philips high speed diode in 5 individual power regulation supplies

    ~ Dala and CGW military grade resistors

    ~ Wima and Nichhicon muse capacitors

 ~ High precision 1% Dale metal film resistors and Wima capactors,
    ~ DUAL-FET op-amp NE5532 for the output stage.
    ~ A pair high quality gold plated RCA sockets for analog output.
    ~ On board jumper to select the digital input ( coaxial / optical or USB ).
    ~ High quality Rubycon and WIMA capacitors.
    ~ Use a lot of High End Nichicon Muse audio grade capacitors.
    ~ Make to Order Toroidal power transformer, worldwide AC voltage , 110V and 220V, complete separate digital and analog AC supply.



Specifications:

Digital receiver        – CS8416

Digital converter      – CS4398

Up sampling chips  – CS8421

USB IC                  - PCM2902

Digital input            – 1x coaxial, 1x optical, 1xUSB

Analogue output    – 2x RCA

voi, cosa ne pensate di questo kit?

ciao , l hai preso poi?

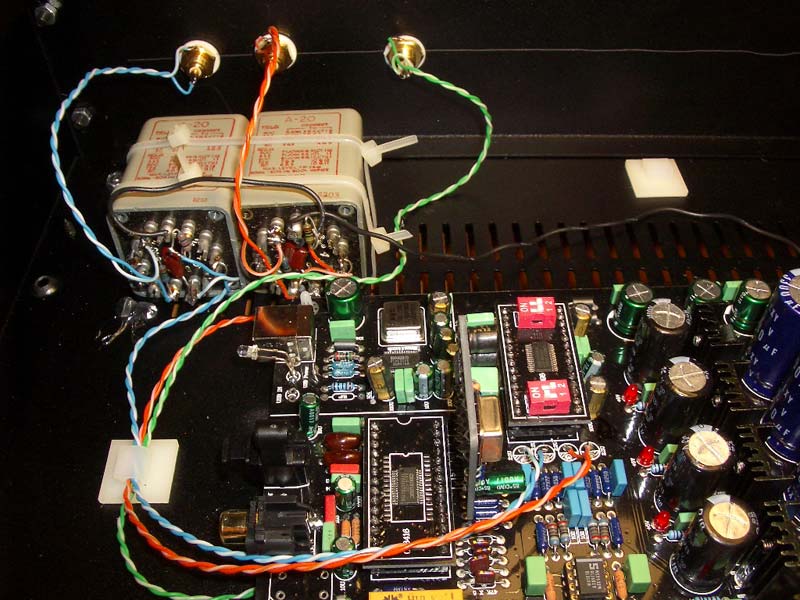

Ho finalmente trovato una coppia di trasformatori UTC A-20, e li ho montati...



Porca pupazza che bassi!!! Questo dac continua a sorprendermi...

E non è finita qui... c'ho pure una coppia di Lundhal da provare!



Ho rimesso in funzione il lettore per pc come meccanica. Uscita SPDIF connesso al piccolo convertitore SPDIF/COAX connesso a questo dac. Al di la del rumore di rotazione della meccanica, le differenze con lettori CD usando la COAX non cambia mica tanto... Il segnale elettrico sulla coax è quello, la differenza la fa il DAC. Ma mi riservo un test approfondito per verificare quello che m'è parso di capire ad un ascolto frettoloso. Se davvero è così, investire soldi in meccaniche, al di la del fattore estetico, non è mica un grande affare... Vedremo se è così.

mitico piero!
con i trasformatori preferisci con upsampling oppure no?

io l'ho comprato l'altro ieri il dac e i trasformatori sono in arrivo spero che per settembre riuscirò ad avere tutto...
Tra l'altro ho un venditore vicino acasa che ha anche gli hammond nominati su diyaudio (i 560G) http://www.hammondmfg.com/560.htm#560

che mi darebbe con un pò di sconto (tipo 25 euro)l'uno..chissa come suonano..
Questi li hai mai visti?
http://www.royaldevice.com/trafoRD.htm

se per caso ne vuoi vendere un paio (di trafo) fammi sapere

Ciao Daniè,

con i trasformatori preferisco l'upsampling montato. Senza suona dolce e morbido. Fin quando non ho avuto i trasformatori preferivo ascoltarlo senza upsampling. Con l'upsampling c'è più dettaglio, è più radiografante, e a me piace molto. Comunque, valuterai da te con le tue orecchie le differenze con o senza upsampling.

I trasformatori del link sembrano adeguati, ampia banda passante, ratio 1:1. Bisognerebbe provarli.

In questo momento sto ascoltando i due UTC in sottofondo. Rispetto ai Digitec hanno bassi più profondi e rotondi, mentre i Digitec sono leggermente più brillanti e lucidi in alto. Stiamo parlando di dettagli ovviamente, non è che i Digitec son senza bassi, ma gli UTC, sarà magari il core più grande, ma sono rotondi e profondi in basso. Legarem ha montato dei H108 di dimensioni ciclopiche a questo dac, che son 3 volte più imponenti e grandi degli A-20 ed ha detto che son spaventosi per come sono autorevoli in gamma bassa. Core più grande, bassi più profondi.

Devo dire che c'è anche il pre che da una mano per quanto riguarda la gamma bassa. Con l'alimentatore senza elettrolitici i woofer da 10" delle Minima Amator hanno tirato fuori bassi incredibili, ma gli UTC li preferisco per quella sensazione di autorevolezza che danno al suono. Ho forse perso qualcosa in gamma alta, ma mi sta bene così.

Mo che monti i trasformatori, non collegare proprio l'alimentazione duale che serve tutto lo stadio audio sul dac.

Mo prova i trasformatori che hai ordinato, poi ne riparliamo circa i Digitec, così puoi renderti conto di come suonano un paio di trasformatori.

God save the trannies!

piero7 ha scritto:

Mo che monti i trasformatori, non collegare proprio l'alimentazione duale che serve tutto lo stadio audio sul dac.

Ciao Piero,
grazie della risp...scusami ma questa non l'ho capita però

devo collegare solo la parte coi 3 fili dal troidale al dac?sennò arriva troppa corrente?
va bè che per quando mi arriverà dalla cine sarà sicuro settembre inoltrato....

Ciao ciao!

il trasf d'alimentazione ha due uscite, una per la parte digitale, l'altra per l'analogica. Se monti i trasformatori, non hai bisogno di alimentare tutta la sezione analogica. Tutto qua.

capito, Grazie!!
però nel lampucera mini il connettore è unico e ho paura che non posso dividere l'alimentazione...comunque sul maxi farò come hai detto tu, sul piccolo lo provo pure alimentato e vedremo...

Grazie Piero!
a presto

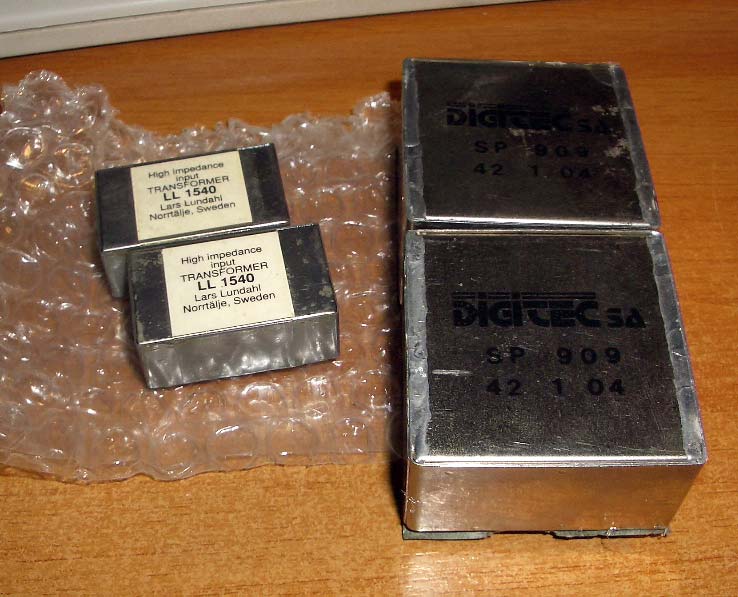

Ho provato i Lundhal...



Vanno bene pure loro, gamma alta strepitosa, ma in basso, quello profondo, gli UTC sono ancora imbattibili! Daniè, mo che monti i trasformatori, non mettere resistenze e condensatori. A cagare tutto! A me me piace de più senza nulla. Appena mi arriva l'oscilloscopio, faccio due misure, ma ad orecchio, senza nulla su primario e secondario, è più brillante. Ho pure riacquistato quel pizzico in più di guadagno in più che le due resistenze sul primario me levavano

...ma il discorso dell'uscita con i trasformatori si può fare con altri chip dac con uscita in tensione?

tipo wolfson wm8740

...esempio anche con questo kit?

http://cgi.ebay.co.uk/DAC-kit-DIR9001-WM8740_W0QQitemZ220462451951QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item3354960cef&_trksid=p3911.c0.m14


grazie

gabry74 ha scritto:...ma il discorso dell'uscita con i trasformatori si può fare con altri chip dac con uscita in tensione?

tipo wolfson wm8740

...esempio anche con questo kit?

http://cgi.ebay.co.uk/DAC-kit-DIR9001-WM8740_W0QQitemZ220462451951QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item3354960cef&_trksid=p3911.c0.m14


grazie

Certo! Quel dac li, l'ha modificato proprio lo svizzero Franz. Cerca nel post su diyaudio.com da pagina 7 (mi pare) in poi...

avevo pensato o di fare la stessa cosa sbudellando il mio superpro, oppure comprando il kit di prima
col wm8740, che potrebbe essere un bel punto di partenza...per i trasformatori avevo pensato a una coppia di Lundahl LL1690....

scusa se ti rompo le scatle piero7, potresti postare il link della modifica...non riesco a trovarlo...

grazie

gabry74 ha scritto:avevo pensato o di fare la stessa cosa sbudellando il mio superpro, oppure comprando il kit di prima
col wm8740, che potrebbe essere un bel punto di partenza...per i trasformatori avevo pensato a una coppia di Lundahl LL1690....

scusa se ti rompo le scatle piero7, potresti postare il link della modifica...non riesco a trovarlo...

grazie

Guarda le foto del post in questione: devi solo levare i quattro condensatori che accopiiano l'uscita del chip con lo stadio di bassa frequenza d'uscita...

mi viene il dubbio che state parlando di due dac diversi

gabry parla del dac col wolfson ma le modifiche di diyaudio e di piero sono su quello di gigawork..

tra l'altro il dac col wolfson sembra moolto interessante..
ma gli opamp sono smd?

ciao ciao
