micromosfet classe a (reprise)

In questi giorni avevo l'intenzione di sperimentare i famigerati mosfet e su consiglio degli altri del gruppo tnt faccio una veloce ricerca in rete e trovo un progettino veloce per sperimentare gli IRF.
Cercando mi imbatto in alcuni lavori di questo inverno in cui si era cimentato il buon cuci in un progetto analogo,ma la differenza che mi salta all'occhio (per un uso un po ''strano'' è il pot collocato nel mio disegno (credo di un americano) non in serie sul segnale rileggendo i post del ns vecchio argomento mi pare di capire che era stato scambiato questo pot da 100K per un trimmer.probabilmente a seguito di un errore seriale da chi lo aveva estrapolato da google.
Decido si seguire lo schema ''a mano'' con lo strano pot,nn ho in casa IRF510 ma dispongo del 720 e del 640 monto la baracca a 25 V e funge spinegndo il suo wattino e mezzo.Il cap da 0.10 francamente mi pare un imbuto e lo porto a 1 micro con sostituzioni fino a 2,2 il progettino è interessante per chi lo voglia realizzare.
La resa è la solita della classe A ma sul suono e la scelta del componente si puo' giocare magari usando l'originale 510,il 720 mi pare piu qualitativo del 640 che pero' spinge forse qualcosa in piu.Il componente non patisce il calore ma le due resistenze da 100 in parallelo pur essendo da 20W si.Quindi a chi piacciono le lampadine da auto e nn vuole formare grappoli di resistenze ceramiche serie-parallelo si puo' sbizzarrire (vedi zio che ha il bonus dai ricambisti auto )

a causa di un problema sul sito nn è possibile postare le foto e gli schemi che rinvio a domani

https://www.tforumhifi.com/t12203p900-amplificatore-in-pura-classe-a-single-ended-prima-parte

nello specifico lo schema è il seguente,con esclusione del cap di ingresso da 1-2 micro anzichè 0,10 e il componente 640 e 720 anzichè 510 dello schema.



Nota quello segnato come pot da 100k è un log di regolazione del volume

Da sperimentare al più presto!

Albert^ONE ha scritto:Da sperimentare al più presto!

Secondo me va bene su una uscita pc con 2 driver da ''vicino'' roba da scrivania insomma.Sto ancora provando a tirare su l'ingresso come filtro,vediamo fino a dove rende col poliestere oltre i 2,2 e con la tensione siamo a 28 volt spero le resistenze tengano o le do allo zio che ci fa sopra l'arrosticino con il vino di cuci
Se ci metti qualcosina di qualtà come alimentazione mi sa che lo apprezzi di piu,io lo sto alimentando con uno stabilizzato onesto ma niente che dia migliorie al suono,e anche i caps sono alla buona.Col 720 va decisamente meglio del 640 almeno secondo me

ciao mauri' o paura che te sbagli in merito al pot . quello e' la regolazione della polarizazione di gate
e di conseguenza della v2 sul draiv del mos e non il volume variando il trimer vari la polarizazione del mos fino a portarlo a spegnersi e di consequenza niente piu suono

ideafolle ha scritto:ciao mauri' o paura che te sbagli in merito al pot . quello e' la regolazione della polarizazione di gate
e di conseguenza della v2 sul draiv del mos e non il volume variando il trimer vari la polarizazione del mos fino a portarlo a spegnersi e di consequenza niente piu suono

Zio questo nn se spegne funge fino in fondo l'unica cosa è che secondo me chi l'ha fatto lo ha pensato con questo accrocchio del pot per un bel paio di cuffie
Stasera provo invece la versione ''classica'' col trimmer per la regolazione a v/2 e il pot in ingresso come mi pare avessero fatto questo inverno gli lascio il 720 (quello ho)

Terminate le prove sulla ''versione classica'' con irf720 anziche' irf520 indicato nello schema,risultati molto positivi con alimentazione 28V e v/2 naturalmente a 14V unica modifica al disegno sotto è sostituire il cap di uscita da 220 micro con un 4700 pilotando un piccolo driver la cosa cambia radicalmente sicuramente in meglio il trimmer rimane quello da 100k.Provero' una alimentazione classica con CRC o moltiplicatore intanto direi che è un progettino facile da realizzare a basso costo e interessante per chi vuole cimentarsi nella classe a.



[img][/img]

[img][/img]

[img][/img]


Il micro mosfet cresce,stasera veloce costruzione della pcb e verifica misura con il case (di recupero) con tanto di dissipatorini in stile militar/cb/survival

1 kenet elettrolitico polarizzato da 10 micro in ingresso per canale
caps da 2x560 micro sull'alimentazione x ogni canale
1 caps da 0.010 bypass per ciascun ramo
3 caps da 1000 e uno da 560 con un bypass da 1 micro poliestere x ogni canale in uscita potenza (chiamiamola cosi ).Per un totale di 3500 micro

Adesso si tratta di metterlo dentro il case e vediamo...
Naturalmente alimentazione esterna

prove di inscatolamento e regolazioni (da orologiaio ) e scelta dei caps la misura al momento migliore è 10 micro in ingresso si puo' andare sui plastici che risultano piu morbidi,ma preferisco gli elettrolitici (la polarizzazione caps della figura 3 in ingresso è errata) in uscita direi 4000 micro.Intanto il ''micro' 'suona senza pre (al momento) ma il pre minimalist mi pare sia il giusto accompagnamento,i livelli in potenza di percezione acustica sono paragonabili a quelli di un Tamp,diciamoo un 2020
Tensione a 18V DC,con regolazione v/2 a 9-10V

[img][/img]

Pazze mi fate venire le voglie!

Albert^ONE ha scritto:Pazze mi fate venire le voglie!

aspetta che lo posti finito con quel case nero ultramicro 18x15 due trimmer davanti x la regolazione del bias per alimentazione variabile e maniglie frontali.
Preparati la scimmia ti salta sulle spalle.....
ps pensa che il buon cuci ha un Godzilla in cantina sempre pronto ad aggredirlo,è una vitaccia

ciao mauri ottimo lavoro +o- e' la base del zca
a lavoracie un po' intorno ..tipo aliment. e cap si puo raffinare e svilupare di piu'

ideafolle ha scritto:ciao mauri ottimo lavoro +o- e' la base del zca
a lavoracie un po' intorno ..tipo aliment. e cap si puo raffinare e svilupare di piu'

eh bravo zio fatti venire qlc idea,che l'alimentazione sto vedendo di farla CRC su una simulazione che mi aveva impostato gigi a 19V che ho qui,guarda tu se si puo ritoccare qlcosa che questo è proprio microminimalist,pensavo a una r di ingresso tipo 10k verso terra x migliorare l'impedenza e la pilotabilità,

Considerato finito il micromosfet posto lo schema definitivo ( ) e qlc foto del mostriciattolo quasi chiuso.
Il condensatore in uscita è stato portato a 4700 con il parallelo di piu' caps e un bypass poliestere da 1 micro,all'arrivo dell'alimentazione a filtro e ''serbatoio'' di riserva (è pur sempre un classe a anche se nei minimi termini ) ci sono 2 paralleli da 560 micro e bypass da 0,010 uno per ciascun canale...I due pot sono i trimmer portati sul frontale per regolare ''velocemente'' l'uscita in base alla tensione di ingresso,il jack posteriore e' l'ingresso dell'alimentazione,l'uscita di potenza ha un solo negativo per evitare lavorazioni meccaniche e ragioni di spazio di fatto sarebbe cmq in comune sul negativo dell'alimentazione.





[img][/img][img][/img]

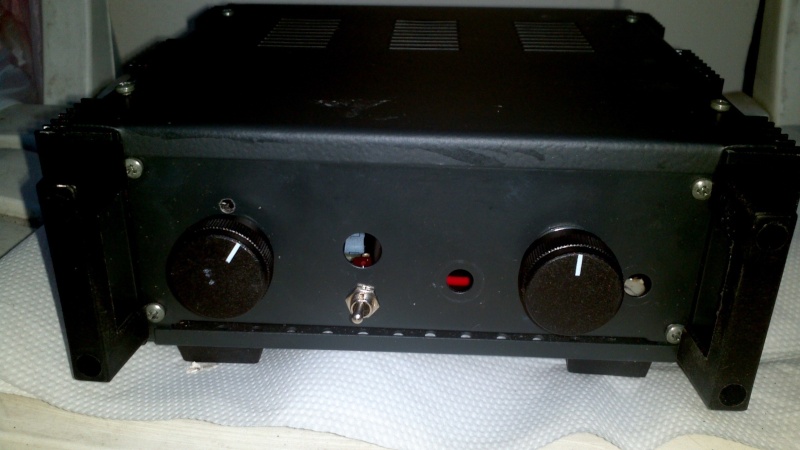

e il frontale (manca una mascherina serigrafica x mascherare i fori ''eccedenti'' del vecchio case di recupero)

[img][/img]

[img][/img]

Complimenti, bel lavoro!

Ma quanto caccia fuori?

La potenza ''percepibile'' è paragonabile a quella di un Tamp tipo il 2020 forse qualcosina di piu (l'avevo percio' mi riferisco a quello) quella misurabile elettricamente dovrebbe stare intorno a 1-2W,ma nn l'ho misurata.Io l'ho alimentato a 18V e starei al max sui 20V ma c'e' spazio x salire ancora un po',riscaldamenti eccessivi nn ne ha (a queste tensioni)

Bravo MAURETTO......
hai visto che anche tu ci sai fare con la meccanica......ora dicci come va....e con quale pre da il suo meglio....

bravo , ottimo lavoro
la r prova con 47k pero attento che insieme al cap input si comporta come un filtro passa banda
del mos ,il cap di input mettilo da 2mf mkp ,fra il cientrale del trimer di reg. v2 e il gate prova ad inserire un r da 100k ( stabiliza meio la v2) attento che pure questa influisce sulla banda passante.prova la combinazione che ti piace di piu', in serie al gate metti una r da 220 o 100 hom
a protezione mos , la r deve esse messa proprio sul gate mos (protezione autooscillazioni)
i cap di uscita mettine 5 in parallelo da 1000mf +uno da 10 mkp . per l'alimentazione fai il simulatore
induttivo a mos e vai alla grande (lo schema gia' lo conosci )

per piccoli ass. il mos puo essere il irf510/520/530,roba piccola insomma buon divertimento

gigi6c ha scritto:Bravo MAURETTO......
hai visto che anche tu ci sai fare con la meccanica......ora dicci come va....e con quale pre da il suo meglio....

Gigi il case era già pronto e a buon mercato,figurati se mi metto a tagliare alluminio lamiera etc,me la sn cavata con qlc foro con punta del ferro... cmq adesso vedo quelle modifiche dello zio cosa ci cavo fuori e ho già pronta la CRC del pre che mi avevi simulato a 19V per il pre con qlc modifica sulla rete R dovrebbe andare bene.
Lavorandoci un po potrebbe diventare una simpatica alternativa ai t-amp insomma un economico a-amp
Secondo me il preminimalist dovrebbe pilotarlo bene

ciao mauri' se vuoi tirare qualcosa in piu' (come w) abbassa la r di draiv da 50 portala a 39o33
pero cosi il mos scalda di piu' ma tanto di piu' pure la r scalda di piu'
ed aumenta pure l'assorbimento

ideafolle ha scritto:ciao mauri' se vuoi tirare qualcosa in piu' (come w) abbassa la r di draiv da 50 portala a 39o33
pero cosi il mos scalda di piu' ma tanto di piu' pure la r scalda di piu'
ed aumenta pure l'assorbimento

Per ora ho aggiunto un 10 micro plastico in uscita un vecchio icet mkp,prima ci avevo messo lo stesso cap ma da 1 micro in fuga x le alte,ma mi pare che con 10 vada meglio
lo avevo visto su un progetto forse di un russo,o lo zcp bho...cmq sia va bene.I caps di uscita sono 4x1000 micro con la solità modalità.in parallelo
La regolazione a pot è ottima all'esterno ci metti 1 secondo a tararlo se cambi ingresso o alimentazione anche a d orecchio senza misura,e a scatola chiusa.
Non toccherei la r zio,ho sotto 2 vecchie ma efficenti carbone da 5 w 100 r in parallelo
prima provo a ritoccare la tensione.Magari spuntandola sopra la soglia dei 20 atzz ma nn suona mica male,sta in prova adesso su un piccolo tuner e due coax da 4 ohm,NON scalda ne mos fet ne le resistenze per questo credo,anzi ''penzo'' anzi ''credo e penzo'' (cosi come diceva un mio prof tanti anni fa ) che abbiamo spazio x salire.Stasera se riesco pesco la CRC progetto di gigi che avevo montato e un trafo da 24 V e diamo la botta finale.O te lo spedisco e ci fai sopra gli arrosticini al barolo con le due resistenze(da dare al ''cagnolino'' che hai in giardino) oppure lavora meglio....

iscritto
ce lo vedo bene per le cuffie, mi incuriosirebbe ascoltarlo.

Telstar ha scritto:iscritto
ce lo vedo bene per le cuffie, mi incuriosirebbe ascoltarlo.

Questa versione non è da cuffie,la prima quella disegnata a mano in testa col pot anzichè il trimmer che preleva dopo la resistenza si (secondo me),poi abbiamo portato i caps fino a 4000 micro giusto x le casse.Costruirlo è una roba veloce,un solo componente naturalmente è una coperta corta,ma con qlc accorgimento costruttivo ne viene fuori una specie di Tamp.Puoi ''metterlo insieme'' con una certa facilità e a basso costo

valvolas ha scritto:Questa versione non è da cuffie

Scusa, perchè no?
Guadagno e potenza quanto sono?

CMQ se vuoi un altro paio di orecchie, ti offro un caffè
