Re: Alimentazione per Naim...questa sconosciuta

Da valvolas Lun 18 Feb 2013 - 19:12

siete peggio dei ragazzacci che ci sn nelle ''autocostruzioni'' che continuano a cambiare versioni e carte in tavola,faccio fatica a starvi a ruota Hehe

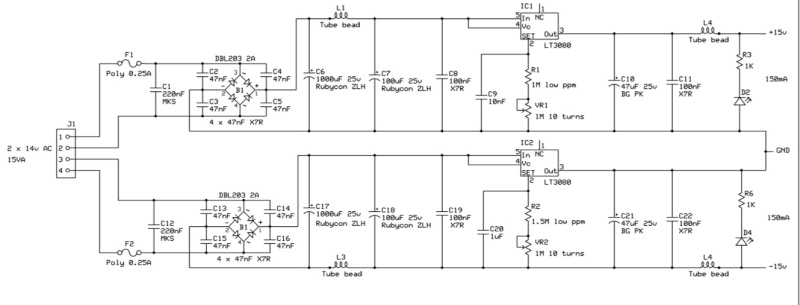

e due di questi no? al di la' delle tensioni ma come ordine di idee....

ps le due bobine su un digitale mi sa che nn è il caso due belle resistenze è meglio,e tt quei caps su il ponte di diodi ne metterei solo uno oppure tre da 10nF ma si crepi l'avarizia...

[img] Alimentazione per Naim...questa sconosciuta - Pagina 2 Istant10

Alimentazione per Naim...questa sconosciuta - Pagina 2 Istant10

[/img]

Da mau749 Mar 19 Feb 2013 - 1:09

una classica soluzione è questa:

Alimentazione per Naim...questa sconosciuta - Pagina 2 Dual_s10

Q1 e Q2 (BC546B/BC556B) sono gli amplificatori d'errore per i due rami e sono polarizzati tramite i partitori costituiti da R26-R28 e R27-R29 nei quali R28 ed R29 sono in effetti due trimmer da 10K (22K) che servono per regolare esattamente le tensioni sui due rami, positivo e negativo.

I Darlington TIP 140/145 possono essere sostituiti da due BJT separati, ad esempio BD139/TIP3055 e BD140/TIP2955.

La doppia uscita è stata realizzata semplicemente con il solito sistema R-(D)-C (resistenza+diodo+condensatore).

I valori di tensione sono tarati per 500 mA per ramo e per polarità.

Se gli assorbimenti superano i valori indicati i 1N4007 sulle uscite è bene sostituirli con diodi a più alta corrente (1N5408, ecc.)

P.S. lo schema è la trasposizione con la "sabbia" (leggi silicio) di quelli normalmente usati con i tubi.
