cosa faccio con questo trasformatore?

3 partecipanti

Andare in basso

cosa faccio con questo trasformatore? Empty cosa faccio con questo trasformatore?

Messaggio Da Luca brh Gio 28 Mar 2013 - 13:54

Ho trovato questo alimentatore a casa

cosa faccio con questo trasformatore? P1010114

cosa faccio con questo trasformatore? P1010115

come faccio a capire i dati tecnici senza fulminarmi?
Cosa potrei alimentare
Luca brh
Luca brh
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Soligo60 Gio 28 Mar 2013 - 17:25

hai un tester, fai foto dettagliate cavi...

Soligo60
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.04.10
Numero di messaggi : 3296
Località : .
Impianto : .

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Luca brh Gio 28 Mar 2013 - 17:44

si il tester c'è l'ho
guardandolo frontalmente ho sulla destra due cavi che entrano nel tasto di accensione il nero e il giallo). Dal tasto di accensione escono due cavi blu e marrone (penso siano fase e neutro che andavano a una spina
Sul lato sinistro nella foto ho rispettivamente 5 cavi 2 neri, 2 marroni e uno rosso
un marrone e un nero sono collegati a una lampadina da 6,5 V 0,25A
il rosso un nero e un marrone vanno sono attaccati a un connettore
ecco le foto
lato destro

cosa faccio con questo trasformatore? P1010116

lato sinistro

cosa faccio con questo trasformatore? P1010117

interruttore

cosa faccio con questo trasformatore? P1010118

lampadina e "connettore"

cosa faccio con questo trasformatore? P1010119
Luca brh
Luca brh
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Soligo60 Gio 28 Mar 2013 - 20:35

Luca brh ha scritto:si il tester c'è l'ho
guardandolo frontalmente ho sulla destra due cavi che entrano nel tasto di accensione il nero e il giallo). Dal tasto di accensione escono due cavi blu e marrone (penso siano fase e neutro che andavano a una spina
Sul lato sinistro nella foto ho rispettivamente 5 cavi 2 neri, 2 marroni e uno rosso
un marrone e un nero sono collegati a una lampadina da 6,5 V 0,25A
il rosso un nero e un marrone vanno sono attaccati a un connettore
ecco le foto
lato destro
Nella prima foto il primario (con lato cavo giallo innestato fusibile a contatto)
Rosso marrone nero secondario... Misura in tensione alternata fondo scala 20 Volt che tensioni hai tra i poli.

Soligo60
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.04.10
Numero di messaggi : 3296
Località : .
Impianto : .

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Luca brh Gio 28 Mar 2013 - 21:11

Soligo60 ha scritto:
Luca brh ha scritto:si il tester c'è l'ho
guardandolo frontalmente ho sulla destra due cavi che entrano nel tasto di accensione il nero e il giallo). Dal tasto di accensione escono due cavi blu e marrone (penso siano fase e neutro che andavano a una spina
Sul lato sinistro nella foto ho rispettivamente 5 cavi 2 neri, 2 marroni e uno rosso
un marrone e un nero sono collegati a una lampadina da 6,5 V 0,25A
il rosso un nero e un marrone vanno sono attaccati a un connettore
ecco le foto
lato destro
Nella prima foto il primario (con lato cavo giallo innestato fusibile a contatto)
Rosso marrone nero secondario... Misura in tensione alternata fondo scala 20 Volt che tensioni hai tra i poli.

devo collegarci una presa! lo farò non so quando! appena riesco vi aggiorno!
per intanto grazie
Luca brh
Luca brh
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Luca brh Gio 28 Mar 2013 - 21:51

visto che mi è venuta alla mano una presa sono riuscito a fare le misurazioni
posto una foto con i numeri da 1 6 di tutti i "polo" del trasformatore

cosa faccio con questo trasformatore? P1010120

le misure che ho letto con tester impostato a 200V in AC sono
1-2 26,4
1-3 13,2
2-3 12,6
1-6 19,6


Luca brh
Luca brh
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Federico Sibona Ven 29 Mar 2013 - 8:58

Sembra essere un 150VA (se quel WA150 esprime la potenza) con secondario 25V con presa centrale più un altro secondario da definire. Puoi anche misurare le tensioni 2-6 e 3-6?
Per non fare errori grossolani sulla potenza, potresti dirci peso e dimensioni?
Se riuscissi anche a misurare il diametro del filo smaltato che arriva ai "poli" sarebbe il massimo.
Non hai idea del tipo di apparecchiatura su cui era installato? Smile

Federico Sibona
Novizio
Novizio

Data d'iscrizione : 11.03.13
Numero di messaggi : 7
Località : Campiglia Cervo (BI)
Impianto : (non specificato)

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Luca brh Ven 29 Mar 2013 - 13:38

Federico Sibona ha scritto:Sembra essere un 150VA (se quel WA150 esprime la potenza) con secondario 25V con presa centrale più un altro secondario da definire. Puoi anche misurare le tensioni 2-6 e 3-6?
Per non fare errori grossolani sulla potenza, potresti dirci peso e dimensioni?
Se riuscissi anche a misurare il diametro del filo smaltato che arriva ai "poli" sarebbe il massimo.
Non hai idea del tipo di apparecchiatura su cui era installato? Smile

Farò tutto quello che mi hai gentilmente consigliato questa sera
Comunque era montato su un lettore di musicasette
a più tardi

ps: non misuravo niente mi pare tra i poli 2/6 e 3/6 ma non ricordo di preciso!
Luca brh
Luca brh
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Federico Sibona Ven 29 Mar 2013 - 17:16

Se era su un lettore di musicassette è fortemente improbabile che sia da 150VA (a meno che il lettore fosse energicamente amplificato), quel WA150 avrà altro significato, forse marca o modello Smile

Federico Sibona
Novizio
Novizio

Data d'iscrizione : 11.03.13
Numero di messaggi : 7
Località : Campiglia Cervo (BI)
Impianto : (non specificato)

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Luca brh Dom 31 Mar 2013 - 11:51

integro le informazioni che vi ho dato sopra
allora oggi ho rimisurato i seguenti voltaggi
1-2 25.8
1-3 12.8
2-3 12.3
1-6 19.1
2-6 6.1
3-6 5.2

il peso sia aggira intorno ai 375 grammi e il diametro del filo che arriva ai "poli" è di 0,05 mm

Nel frattempo ho deciso di aprire una vecchia "spia" con lettore di musicassette per vedere cosa trovavo di speciale (l'ho apera in quanto l'altoparlante era completamente andato e siccome ne ho una nuova questa è in disuso da molto tempo).

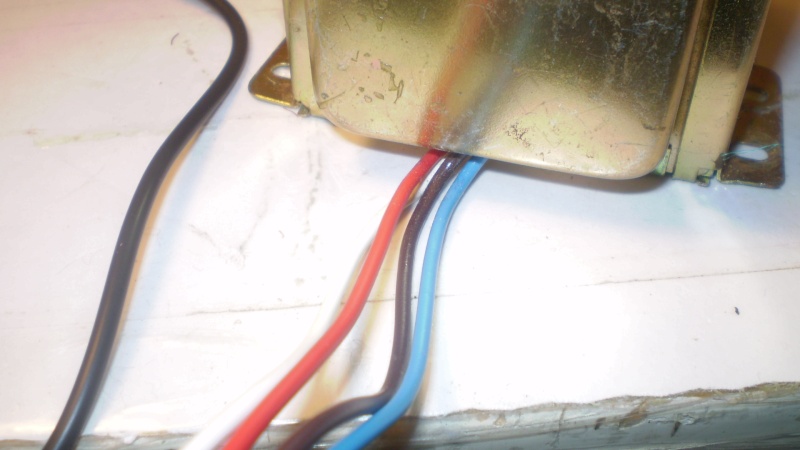

Comunque ho trovato un altro trasformatore molto ma molto più grosso di quell'altro
pesa intorno al kg sul primario dovrebbero esserci 4 fili (0, 230, 115, terra) e dall'altro escono 6 fili di 3 colorazioni diverse (giallo, azzurro, viola)
Dovrei provare a fare delle misurazioni per vedere cosa tira fuori

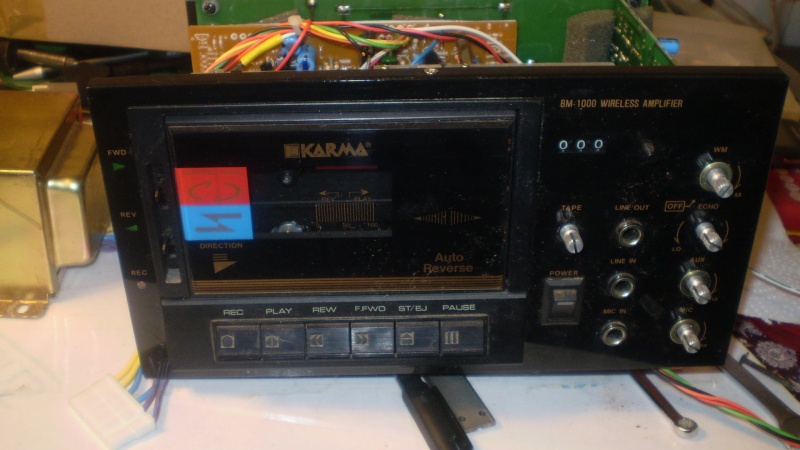

Inoltre smontando la spia ho estratto il cassetto contenente il lettore cassette con relativo amplificatore (un STK4311)
LA domanda è: cosa potrei realizzare con tutto questo materiale eventualmente aggiungendoci qualcosa se necessario?
Il mio obiettivo vorrebbe essere iniziare a realizzare qualcosa partendo da materiale di recupero. Non mi aspetto una qualità hi-end ma almeno che suoni giusto per la soddisfazione di averlo assemblato.
Ecco un paio di foto
cosa faccio con questo trasformatore? P1010121

cosa faccio con questo trasformatore? P1010122

cosa faccio con questo trasformatore? P1010123

cosa faccio con questo trasformatore? P1010124

cosa faccio con questo trasformatore? P1010125

ciao e buona pasqua a tutti
Luca brh
Luca brh
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650

Torna in alto Andare in basso

cosa faccio con questo trasformatore? Empty Re: cosa faccio con questo trasformatore?

Messaggio Da Federico Sibona Dom 31 Mar 2013 - 18:43

L'STK4311 è un amplificatore stereo da 28W+28W su 4ohm ed alimentazione a 35V, quindi il trasformatore dovrebbe dare circa 25V. Con quella potenza il trasformatore dovrebbe dare circa 4A, ma, se pesa solo 1kg, credo che si siano tenuti un po' in economia e dia grosso modo un paio di ampere (50VA). Forse le casse sono di 8ohm e quindi la potenza erogabile è inferiore.
Aspettiamo le misure di tensione Smile
