Ampli Cuffia con IRFD110 e IRFD9110

4 partecipanti

Andare in basso

Ampli Cuffia con IRFD110 e IRFD9110 Empty Ampli Cuffia con IRFD110 e IRFD9110

Messaggio Da Tommaso Cantalice Lun 20 Mag 2013 - 20:21

Buonasera,
Era da un pò di tempo che stavo pensando di realizzare un ampli per cuffie che oltre ad essere semplice da realizzare doveva funzionare anche bene. Ho realizzato questo schema:

Ampli Cuffia con IRFD110 e IRFD9110 Ampli_10

devo dire che non ha funzionato subito al primo colpo in quanto un canale andava in distorsione mentre l'altro funzionava perfettamente. Ho isolato il problema collegando il circuito che distorceva ai due finali che andavano bene ottenendo ottimi risultati e di conseguenza la distorsione era provocata dai due IRFD, puntualmente sostituiti il tutto ha funzionato perfettamente, ma mentre un canale rimane freddo l'altro ( con gli IRDF sostituiti ) riscalda molto pur ottenendo una buona qualità audio. E stato acceso per un paio d'ore collegato ad una Sennheiser HD435 da 32ohm senza nessun problema fatto eccezione dell'eccessivo riscaldamento di un canale.
Suggerimenti a questo problema ???
NB: purtroppo al momento non ho altri IRFD da sostituire
Grazie
Tommaso
Tommaso Cantalice
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 244
Località : Bari
Provincia : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Torna in alto Andare in basso

Ampli Cuffia con IRFD110 e IRFD9110 Empty Re: Ampli Cuffia con IRFD110 e IRFD9110

Messaggio Da Tommaso Cantalice Mar 18 Giu 2013 - 18:23

Buonasera,

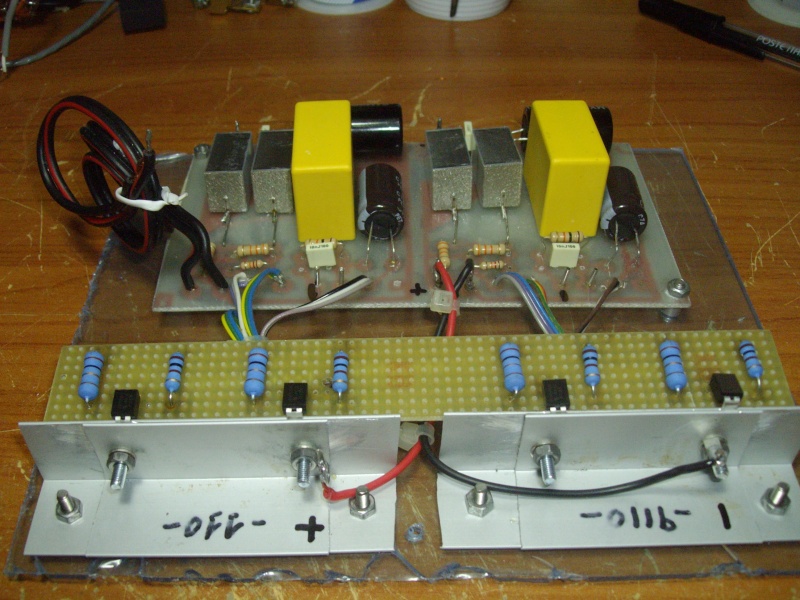

L'amplificatore è stato completato ho realizzato una Pcb un po approssimativa ma funzionale
il sistema di raffredamento per i mosfet un po ingegnosa ma il tutto funziona e direi anche con ottimi risultati queste le foto:
Ampli Cuffia con IRFD110 e IRFD9110 Amplic10

Ampli Cuffia con IRFD110 e IRFD9110 Amplic11

Ampli Cuffia con IRFD110 e IRFD9110 Amplic12

Ampli Cuffia con IRFD110 e IRFD9110 Amplic13

spero di aver fatto un buon lavoro .
Grazie
Tommaso
Tommaso Cantalice
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 244
Località : Bari
Provincia : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Torna in alto Andare in basso

Ampli Cuffia con IRFD110 e IRFD9110 Empty Re: Ampli Cuffia con IRFD110 e IRFD9110

Messaggio Da ideafolle Mar 18 Giu 2013 - 18:28

non sperare Hehe Hehe Hehe hai fatto un piu' che ottimo lavoro Laughing Laughing
ideafolle
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.

Torna in alto Andare in basso

Ampli Cuffia con IRFD110 e IRFD9110 Empty Re: Ampli Cuffia con IRFD110 e IRFD9110

Messaggio Da emmeci Mar 18 Giu 2013 - 18:29

Very Happy Bello ottimamente realizzato! Per la diversa risposta termica dei due canali, mi sembra ovvio che in uno dei due scorra più corrente..... matchatura dei semiconduttori e dei componenti passivi?
Ciao Mauro
emmeci
emmeci
Membro classe oro
Membro classe oro

Data d'iscrizione : 11.10.10
Numero di messaggi : 5599
Provincia : Roma
Occupazione/Hobby : Musica, Natura, Fotografia
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Torna in alto Andare in basso

Ampli Cuffia con IRFD110 e IRFD9110 Empty Re: Ampli Cuffia con IRFD110 e IRFD9110

Messaggio Da Tommaso Cantalice Mar 18 Giu 2013 - 18:38

... Allora inizialmente ho avuto dei problemi ma dopo una telefonata con lo ziobruno che mi suggeriva di ridurre il valore di R2 che da 16,8K è stata portata a 12K l'assorbimento è sceso a circa     80mA e di conseguenza anche la temperatura si è stabilizzata.
Wink;)Un grazie ancora allo zio🆗OkOk
Tommaso Cantalice
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 244
Località : Bari
Provincia : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Torna in alto Andare in basso

Ampli Cuffia con IRFD110 e IRFD9110 Empty Re: Ampli Cuffia con IRFD110 e IRFD9110

Messaggio Da turo91 Mar 18 Giu 2013 - 18:54

Dovrebbe stare in sezione cuffie questo, lo segnalo a qualche mod così lo spostiamo.
turo91
turo91
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.03.12
Numero di messaggi : 4587
Provincia : Sbilanciato
Impianto : Laughing

Torna in alto Andare in basso

Ampli Cuffia con IRFD110 e IRFD9110 Empty Re: Ampli Cuffia con IRFD110 e IRFD9110

Messaggio Da Tommaso Cantalice Mar 18 Giu 2013 - 19:01

Grazie turo91 me ne sono accorto subito è avevo fatto richiesta di spostare nella giusta sezione ma non ho avuto risposta, ancora grazie
Tommaso
