New old project I CAVI -S.C.C. I

2 partecipanti

Andare in basso

New old project I CAVI -S.C.C. I   Empty New old project I CAVI -S.C.C. I

Messaggio Da blues 66 Mar 20 Ago 2013 - 22:58

( SOLID COPPER CONDUCTOR ISOLATED ) Laughing
dal nome a ...  Bho chissa come suonereanno oggi li ho assemblati un lavoraccio Happy shock Arrgh!
:cheers:  CIAO CAVAIOLI

:help: :help:
se ci siete datemi una mano
allora visto che mi stavo dilettando a cercare di scopiazzare sti Cavi CARDAS  purtroppo ... la faccenda è moolto lunga.
e quindi vorrei evitarla 😉

Invece   vorrei aprire  un 'altra delle Mie ideee Laughing  e vedere se è piu di facile realizzazione Suspect
I CAVI -S.C.C. I   sunny   ( SOLID COPPER CONDUCTOR ISOLATED )
ho trovato un avvolgitorista !! :cheer:
Hehe  scusate il nome ... insoomma un costruttore d Trasformatori ed induttanze ...domattina vado a fargli visita Twisted Evil e vedere se riesco aprocurarmi un pò di rame a conduttore solido  isolato

quindi   ...vorrei fare 2 nuovi progettini
CAVO SEGNALE

1 ) .... come gli ANTICABLES  vedendo le  sezioni , sembrerebbero ci vogliano
vedi foto

New old project I CAVI -S.C.C. I   Anti_c10

non vorrei dire un'eresia , ma a mè sembrerebbe che quello centrale (Polo Positivo )  il piu piccolo sia un 23/24 AWG :hj:   mentre mi piacerebbe sapere ? di quale sexione potrebbe essere quello piu grande ... sembrerebbe un ... bhooo >^^???:redface:

CAVO di POTENZA

2 )
tenendo e qui non saprei sè ? usare 3 tipi di sezione per conduttore ,
esempio 3,5 Mt con sezioni ( sempre in stile IANO Laughing CARDAS  )
sempre in solid conductor isolated , con sezioni
AWG  -16-18-20
oppure un conduttore unico dà 12AWG per ogni polo ( tra l'altro mi costerebbe di meno)   :cara: :risata:
teniam la crisi :botte:

e se invece volessi farli uguali a quelli di potenza ??
un autcostruttore , usa stessa sezione sia per potenza , che per segnale 🇳🇴
ed è di circa 2,8mm però usa filo LITZ !!
dite che  i 12 awg sarebbero troppo grossi ??

Datemi un consiglio che domattina prendo sti cavi e parto con il progetto !!


Grazie
blues 66
blues 66
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 14.11.11
Numero di messaggi : 1658
Località : Legnano
Impianto : una volta avevo un bell ' impiantino
Cavi autonomi

Torna in alto Andare in basso

New old project I CAVI -S.C.C. I   Empty Re: New old project I CAVI -S.C.C. I

Messaggio Da blues 66 Mar 20 Ago 2013 - 23:00

sTAMANI COME PROMESSO SON ANDATO A PRENDER
Azzo il maiscolo , son andato a prendere il RAME  per ora iniziamo con un progetto dei cavi di potenza solid core

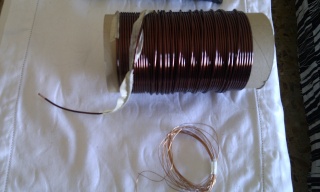

rocchetto da 14 Mt da 12 AWG isolato  ( circa 2,050mm ) costo 13 Eu/Gr. magari su grandi quantità , si può aver lo sconto il rame come detto in precedenza , è quello usato per costruire i trasformatori ed Induttanze
dunque vorrei iniziare con un progettino semplice con il cavo
ho scelto quello da 12 AWG perchè la sezione , è uguale a quella degli ANTICABLES " :cheers:
FOTO  QUELLO PICCINO è DA 24 awg

New old project I CAVI -S.C.C. I   Imag0113New old project I CAVI -S.C.C. I   Imag0115

però però 😕  14 Mt .mi bastan per fare solo 2 cavi in Mono-wiring :frusta:
avrei voluto fare del BiWiring --- azzo 28 Mt e  come diavolo si fà a tenere / ( qui non saprei se twistare )\ vicini 4 conduttori ??

Io reputo interessante , mettere i conduttori paralleli  e distanti di circa 5 Cm l'uno dall'altro , così da evitare :lfgji:

1 ) campo magnetico
2 ) meno  induttanza e capacità :hj:
3 ) e molta meno distorsione ( PROVATO CON I CAVI ElETTRICI )
4 ) insomma  come dei Binari Laughing  per far passare più INFO possibili :faccina rident
5) PROVARE PER CREDERE :kjh:

però , credo non sia tutto ORO ciò che Luccica, e quindi  ci son delle problematiche credo 🎅

Effetto pelle ... su questo cavo , visto che è di sezione un pò grossina , credo ci sia ... Razz   perchè leggevo che , per non averne  ci voglion cavi di sez. più esili un /24 awg ?? ( che son circa 0,5 mm ) Suspect

quindi il progetto , verrebbe modificato in una sorta di PSEUDO CARDAS:kjh:
questo costerebbe di meno perchè il cavo essendo piu sottile pesa meno  :hola:
e cioè usare sempre un  cavo Solid Copper mà  o con +  sezioni/Eguali  appunto come Nr° 6/7 cavi da 0,50 più o meno ...quindi  messi insieme, in modo da ottenere una sezione di circa 3,00 +/-  mm.


oppure  diverse sezioni
tipo :14/16/18 Awg le quali avrebbero una sezione anche loro di  circa +/- 3mm ...


bene per ora teniamo il pseudo ANTICABLES :cara:
blues 66
blues 66
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 14.11.11
Numero di messaggi : 1658
Località : Legnano
Impianto : una volta avevo un bell ' impiantino
Cavi autonomi

Torna in alto Andare in basso

New old project I CAVI -S.C.C. I   Empty Re: New old project I CAVI -S.C.C. I

Messaggio Da blues 66 Mer 21 Ago 2013 - 10:26

Shocked dà ieri pomeriggio inizio lavori , fino a inizio sera !! diciamo un 3/4orette
perchè oltre allo srotolamento...Mad   c'è  dà metterlo in posa I see nella famosa e conclamata ;
 Ladder line
oltre poi a collegarlo ai diffusori Don't know
insomma una faticaccia , ma spero sarà ripagata , dà un buon ascolto Ok

Dunque srotolare il cavo dal rocchetto !!

New old project I CAVI -S.C.C. I   Imag0117

essendo un 2,05 mm ho imprecato più volte ,Mad  perchè è difficile dà maneggiare Crazy
poi l'ho disposto sul pavimento , mettendo sotto una gamba del tavolo ,
New old project I CAVI -S.C.C. I   Imag0118

quindi srotolandolo e raddrizzandolo ! facendogli fare , poi delle curve a S per dargli la metratura , che serviva poi , al taglio della stessa scelta Arrgh!
New old project I CAVI -S.C.C. I   Imag0119New old project I CAVI -S.C.C. I   Imag0120

una volta poi tagliate le metrature , bisogna infilarlo , mettendolo nei legnetti che fanno dà divisori per i vari conduttori
New old project I CAVI -S.C.C. I   Imag0121


una volta fatto tutto sopra ECCOLO finito Arrgh! Suicide
per ora 1 solo il CAVO S.C.C.I

New old project I CAVI -S.C.C. I   Imag0122New old project I CAVI -S.C.C. I   Imag0123


blues 66
blues 66
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 14.11.11
Numero di messaggi : 1658
Località : Legnano
Impianto : una volta avevo un bell ' impiantino
Cavi autonomi

Torna in alto Andare in basso

New old project I CAVI -S.C.C. I   Empty Re: New old project I CAVI -S.C.C. I

Messaggio Da krell2 Mer 21 Ago 2013 - 11:33

poi mi dici come suona.
sono curioso

krell2
Appassionato
Appassionato

Data d'iscrizione : 29.11.09
Numero di messaggi : 267
Località : Piemonte
Provincia : torino
Impianto : triangle antal ez

Torna in alto Andare in basso

New old project I CAVI -S.C.C. I   Empty Re: New old project I CAVI -S.C.C. I

Messaggio Da blues 66 Mer 21 Ago 2013 - 14:29

Wink  volentierii , pure io Hoping   stò cablando l'altro , appena finisco , tra l'altro devo trvare delle forcelle dà collegare all'amplificatore , e sarà molto dura , visto che Muble Sick  nel  Copland ( vedi foto )

New old project I CAVI -S.C.C. I   Csa-1410
devo usare le forcelle per gli attacchi
New old project I CAVI -S.C.C. I   Imag0124

mentre nel kenwood non avendo  i collegamenti classici ( vedi foto )

New old project I CAVI -S.C.C. I   04032010

devo usare , dei capicorda , e poi fare , uscire un cavetto di sez. più piccola Mmm

New old project I CAVI -S.C.C. I   Imag0125


sara un lavoraccio pure questo ... Time  mà comunque non mi perdo d'animo Oki

grazie Hello
blues 66
blues 66
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 14.11.11
Numero di messaggi : 1658
Località : Legnano
Impianto : una volta avevo un bell ' impiantino
Cavi autonomi

Torna in alto Andare in basso

New old project I CAVI -S.C.C. I   Empty Re: New old project I CAVI -S.C.C. I

Messaggio Da blues 66 Gio 12 Set 2013 - 13:06

http://www.ik0ziz.it/Cap03.pdf

i cavi di potenza son finiti ...un bel lavoraccio purtroppo , son dovuto evadere , dà circostanze , più affini alla vita famigliare , quindi tra un paio di gg e posso postare , le mie impessioni Very Happy Wink
