Re: Pre a valvole economico (alimentato a batteria)

Da Indiana.61 Sab 6 Feb 2010 - 17:52

shantim ha scritto:
Salve a tutti,
vi posto delle immagini di un accrocchio(poichè tale è) che ho montato al volo con componenti di fortuna. Il circuito è alimentato con una tensione di 12 V e il filamento con 2,4 V. Il risultato sonoro mi sembra ottimo alle mie orecchie, mi ricorda quello della pcl86. l'ho usato come pre sul mio finale apush pull 6V6 con ottimi risultati.

complimenti! che carine ste microvalvole
prova con uno switching da pc portatile! alcuni vanno molto bene (meglio delle batterie pb-gel IMHO)
Gli switching da computer fisso non vanno granchè, tieni conto che l'erogazione di corrente dei 12volt e anche in funzione dell'assorbimento dei 5volt (bisognerebbe utilizzare una res di carico fittizia sui 5 volt, o una lampadina..

Buonasera,
Provato con una PB-Gel da 12 V, risultato discreto, meglio con tensione anodica da 18/20 V.Rumore di fondo : nessuno Smile

La sensibilità è bassa, quindi a mio parere ci vorrebbe uno stadio pre(sto pensando di usare una http://cgi.ebay.com/20-pcs.-or-more-6N16B-V-(6021-6SN7)--supermini!-NOS!_W0QQitemZ130362326725QQcmdZViewItemQQimsxZ20100128?IMSfp=TL100128191010r1469.

é possibile, qualcuno ha usato queta valvola in bassa tensione?
P. S.
Ho collegato il mio precario ad una SURE 2050, ottenedo un buon risultato.
Chiedo consiglio acquisto Cap adatti (vanno bene i PETP) russi suggeriti in un'altra stanza?
I PIO sono cap a carta e olio?
Grazie.

Da piero7 Sab 6 Feb 2010 - 19:10

io cambierei valvola...

Da robertor Sab 6 Feb 2010 - 19:45

il precario spinge poco di suo.
i pio sono paper in oil.
i petp sono un'altra cosa.
i condensatori sono una questione di gusti.

Da Indiana.61 Sab 6 Feb 2010 - 22:14

piero7 ha scritto:io cambierei valvola...

peccato, ha un bel suono, molto caldo con bassi profondi,(provata col PP con 6V6) poi ne ho dieci, posso sceglierne 4 e fare un PSE.
Ho intenzione di usarlo (facendo un ibrido)con un SURE 2050 che accetta 500 mV in ingresso, addolcisce il suono rendendolo più caldo(provato al volo senza alimentazione adeguata).
Poi l'ho scelta anche perchè ha 600 ohm di impedenza in uscita e mi sembra di aver capito che è un valore buono per pilotare un finale come il Sure.
Qualora avessi capito male, vi chiedo di spiegarmi dove ho sbagliato, lo sto usando come propedeutico per un OTL pre/Headamp serio Basato su 6AS7G(MKIII Marotta su Audiocostruzioni).

Da Indiana.61 Mer 3 Mar 2010 - 22:45

salve a tutti.

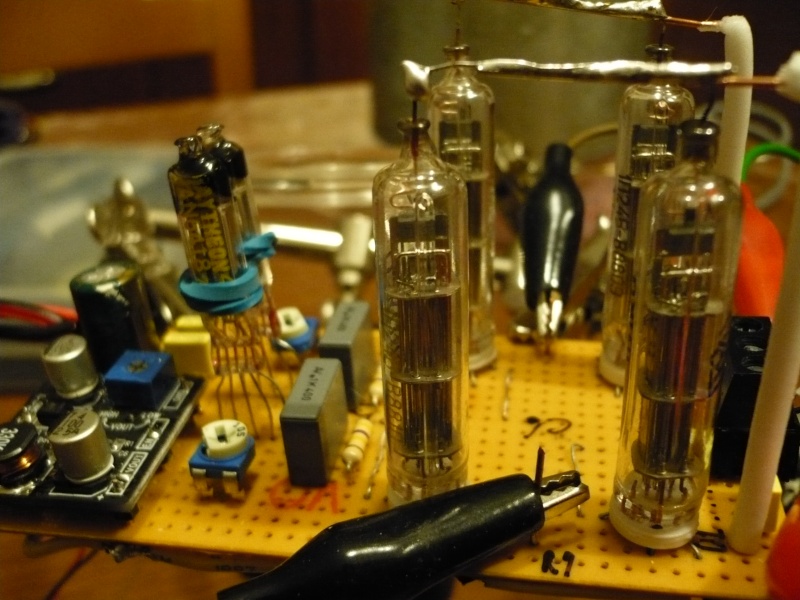

ho appena finito questo ampli a valvole, mi sta in palmo di mano consta di una parte pre con jan 6418 e quattro finali (1P24B)a due a due in parallelo, il tutto alimentato con un accumulatore al piombo da 12 V 1.2A.
Pre a valvole economico (alimentato a batteria) - Pagina 7 P1010813

Pre a valvole economico (alimentato a batteria) - Pagina 7 P1010813

Pre a valvole economico (alimentato a batteria) - Pagina 7 P1010814

Pre a valvole economico (alimentato a batteria) - Pagina 7 P1010815

dalle immagini si capisce che si tratta di un ampli con uscita a trasformatori, essendo l'impedenza di uscita di 300 ohm circa per poterlo sentire in cuffia ho dovuto adattare l'impedenza con dei trasformatori d'uscita.
La mia impressione è che suona bene con le cuffie, anche se leggermente carente di bassi, il circuito magari è da ottimizzare con dei componenti di maggior qualità.
Come pre non l'ho ancora provato, appena potrò vi farò sapere.
sono possibili le due alternative dall'uscita dei trasformatori a tramite un condensaore che stoppa la continua a 300 ohm.
Appena riuscirò a farlo vi posto lo schema così mi potrete aiutare a migliorarlo.

Da piero7 Mer 3 Mar 2010 - 23:50

non è che è colpa dei trafos la penuria di bassi?

Da robertor Gio 4 Mar 2010 - 8:38

bello bello.
la parte pre interesserebbe anche a me in quanto come ben sai il volume di uscita in cuffia è basso.
comunque questo è il mio ampli cuffie:

Pre a valvole economico (alimentato a batteria) - Pagina 7 100_9110

Pre a valvole economico (alimentato a batteria) - Pagina 7 100_9110

Pre a valvole economico (alimentato a batteria) - Pagina 7 100_9111

Da Indiana.61 Ven 5 Mar 2010 - 13:06

Problema bassi risolto, ho messo un cap 10uF per canale in parallelo a quello da 0.1 uF e i bassi sono ricomparsi. quindi appena potrò metterò dei Cap da almeno 1 uF PETP di buona qualità.
quanto allo schema appena potrò lo disegnerò e ve lo posto.
C'è qualche programmino free con il quale si può fare facilmente?
saluti.

Da piero7 Ven 5 Mar 2010 - 13:07

eagle cad

Da Indiana.61 Ven 5 Mar 2010 - 14:11

Grazie!

Da giovyy Dom 18 Apr 2010 - 21:00

Per l'alimentazione del pre-cario è meglio utilizzare uno switching oppure un alimentazione classica? Trasfo, diodi e cap..
Grazie.

Da robertor Lun 19 Apr 2010 - 12:19

una batteria a 12v ed elimini dalla radice alcuni disturbi. (O.T.: io ho trovato che aggiungendoci un Led che serve a una m@@@@a in un valvolare, il rumore aumenta.)

uno switching va più che bene.

se sei in grado di costruirti un' alimentazione ultra silenziosa allora dacci dentro, al limite ti risulterà sempre utile per alimentare i filamenti in qualche altro progetto Pre a valvole economico (alimentato a batteria) - Pagina 7 352562

Pre a valvole economico (alimentato a batteria) - Pagina 7 352562

.

Da giovyy Lun 19 Apr 2010 - 12:53

Ok grazie!

Da aris69 Lun 3 Mag 2010 - 23:12

ennesima realizzazione del pre con ECC86, il montaggio e' stato fatto interamente sotto lo zoccolo senza pcb:

Pre a valvole economico (alimentato a batteria) - Pagina 7 Zoccol10

Pre a valvole economico (alimentato a batteria) - Pagina 7 Zoccol10

ho usato un piccolo contenitore di legno:

Pre a valvole economico (alimentato a batteria) - Pagina 7 Overla10

Pre a valvole economico (alimentato a batteria) - Pagina 7 Overla11

vista delle connessioni posteriori, con spina centrale per alimentazione a 12V

Pre a valvole economico (alimentato a batteria) - Pagina 7 Connes10

Pre a valvole economico (alimentato a batteria) - Pagina 7 Connes10

accoppiata con un finalino in classe A da 8+8 watt, manca solo la manopola sul potenziometro.

Pre a valvole economico (alimentato a batteria) - Pagina 7 Accopp10

Pre a valvole economico (alimentato a batteria) - Pagina 7 Accopp10

e per finire vista notturna

Pre a valvole economico (alimentato a batteria) - Pagina 7 Nottur10

Da madqwerty Lun 3 Mag 2010 - 23:58

belli luccicanti e legnosi! Smile

in effetti un po' mi mancano le lucette,
le ho sfrattate poverine Sad

Pre a valvole economico (alimentato a batteria) - Pagina 7 Sfratt10

Da aris69 Mar 4 Mag 2010 - 0:09

grazie mad Wink

non lo completi?

Da madqwerty Mar 4 Mag 2010 - 0:58

in realtà, in questo stato semi-completo ha dato per un pò di tempo, mesi..
http://t-class.niceboard.org/diy-amplificatori-f57/pre-a-valvole-economico-alimentato-a-batteria-t3939-45.htm#77494
con lo switching 12v della fenice per i filamenti al posto di una batteria, le altre 2 per l'anodica erano semi-eterne, mi sono incartato nel "finalizzarlo", e nel frattempo ho cambiato de tutto Very Happy

servirebbe di allestire un altro pre, ma voglia poca Very Happy

Da aris69 Mar 4 Mag 2010 - 1:05

madqwerty ha scritto:in realtà, in questo stato semi-completo ha dato per un pò di tempo, mesi..
http://t-class.niceboard.org/diy-amplificatori-f57/pre-a-valvole-economico-alimentato-a-batteria-t3939-45.htm#77494
con lo switching 12v della fenice per i filamenti al posto di una batteria, le altre 2 per l'anodica erano semi-eterne, mi sono incartato nel "finalizzarlo", e nel frattempo ho cambiato de tutto
servirebbe di allestire un altro pre, ma voglia poca

dai riscalda il saldatore e stupiscici Laughing

Da marcoacqui Ven 7 Mag 2010 - 14:26

robertor ha scritto:bello bello.
la parte pre interesserebbe anche a me in quanto come ben sai il volume di uscita in cuffia è basso.
comunque questo è il mio ampli cuffie:

/OT
Ciao, a me interesserebbe il tuo progetto cuffia. C'è già qualche discussione aperta?
grazie mille

Da yunesc Sab 19 Giu 2010 - 14:08

salve a tutti sono nuovo di questo forum,
ho una domanda da farvi, potreste mettere uno schema + leggibile?? Very Happy

Da luca1amp Dom 11 Lug 2010 - 16:16

Ciao a tutti.
Ho realizzato il precario di aris, con una ecc86 della Brimar, trovata da un riparatore di radio a valvole della mia zona, che suona davvero bene insieme alla sure con il tk2050 al "naturale". DEvo dire che gli ha donato degli splendidi bassi (da pancia) che prima non aveva.

Mi piacerebbe mettere sul precario un' uscita cuffie, Ho provato, ma con delle semplici Sennheiser HD 201 (credo 24 Ohm di impedenza nominale) si sente pianissimo e distorto...
Mi sapete aiutare??

P.S.
Con le valvole non ci capisco molto Don't know

Da decoder1963 Mar 7 Dic 2010 - 0:21

Ciao a tutti,

sto cercando uno schema per un pre che usi le ECC86 a 24V con circuitazione a catodo comune + inseguitore catodico (cathode follower): potete aiutarmi ?

Grazie mille

Da alessi89 Mer 8 Dic 2010 - 14:15

Ma sarebbe possibile inserire da qualche parte uno schema definitivo del precario?? Mi sono letto tutte le pagine di questa discussione ma per esempio le immagini di Aris69 non si vedono e pare che egli abbia trovato la soluzione per minimizzare la famosa distorsione
