Amplificatore per cuffie 24ohm

Salve, vorrei costruire un amplificatore dedicato per cuffie. Posseggo delle discrete Sony MDR-ZX100, Cuffie economiche ma non sono male
vorrei percorrere la strada del diy evitando però schemi con opamp o valvole, restando quindi sui transistor.
Ho fatto numerose ricerche e alla fine credo che la scelta sia tra questi due ma non ho idea di come suonino:
http://www.redcircuits.com/Page136.htm

http://sound.westhost.com/project36.htm

mi sapreste dire quale va meglio? altri suggerimenti? considerate che le mie cuffie sono a 24 ohm.
grazie a tutti

ho realizzato questo

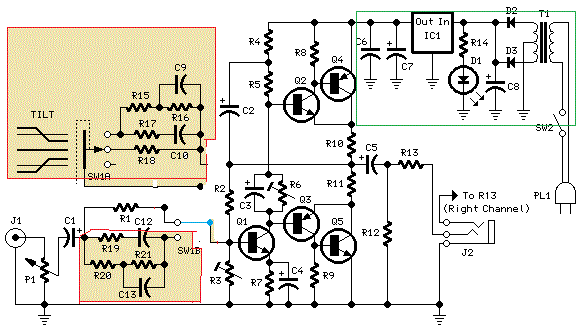

http://www.redcircuits.com/Page136.htm



Parts:

P1_____________22K  Dual gang Log Potentiometer (ready for Stereo)

R1_____________15K  1/4W Resistor
R2____________220K  1/4W Resistor
R3____________100K  1/2W Trimmer Cermet
R4_____________33K  1/4W Resistor
R5_____________68K  1/4W Resistor
R6_____________50K  1/2W Trimmer Cermet
R7_____________10K  1/4W Resistor
R8,R9__________47K  1/4W Resistors
R10,R11_________2R2 1/4W Resistors
R12_____________4K7 1/4W Resistor
R13_____________4R7 1/2W Resistor
R14_____________1K2 1/4W Resistor
R15,R18_______330K  1/4W Resistors (Optional)
R16___________680K  1/4W Resistor (Optional)
R17,R19_______220K  1/4W Resistors (Optional)
R20,R21________22K  1/4W Resistors (Optional)

C1,C2,C3,C4____10µF  25V Electrolytic Capacitors
C5,C7_________220µF  25V Electrolytic Capacitors
C6,C11________100nF  63V Polyester Capacitors
C8___________2200µF  25V Electrolytic Capacitor
C9,C12__________1nF  63V Polyester Capacitors (Optional)
C10___________470pF  63V Polystyrene or Ceramic Capacitor (Optional)
C13____________15nF  63V Polyester Capacitor (Optional)

D1_____________5mm. or 3mm. LED
D2,D3________1N4002 100V 1A Diodes

Q1,Q2_________BC550C  45V 100mA Low noise High gain NPN Transistors
Q3____________BC560C  45V 100mA Low noise High gain PNP Transistor
Q4____________BD136   45V 1.5A PNP Transistor
Q5____________BD135   45V 1.5A NPN Transistor

IC1____________7815   15V 1A Positive voltage regulator IC

T1_____________220V Primary, 15 + 15V Secondary (30V center-tapped)
                   5VA Mains transformer

SW1____________4 poles 3 ways rotary Switch (ready for Stereo)
SW2____________SPST slide or toggle Switch

J1_____________RCA audio input socket
J2_____________6mm. or 3mm. Stereo Jack socket

PL1____________Male Mains plug


l'ho realizzato senza tilt control, quello indicato nel riquadro rosso (non mi serve!) e ne è venuto fuori un ottimo amplificatorino per cuffie. lo consiglio vivamente vista la resa (fino a 450mW su 32 ohm cioè 1/2 watt!!!!) e vista la relativa semplicità del progetto e la reperibilità dei componenti.
la resa sonora è eccellente, il piccolo spinge con un mulo e il suono è davvero pieno, coerente e presente. l'ascolto in cuffie è piacevolissimo

si tratta di una configurazione in push/pull in pura classe A. La tensione di alimentazione deve essere 15VDC.
I transistor dello stadio finale (bd139/140, io ho usato 2 Hitachi 2SD669/2SD649 perchè meglio suonanti secondo me) scaldano pochissimo, bastano due piccoli dissipatori a U o una piccola aletta. l'assorbimento deve essere regolato a 100mA PER CANALE, si fa mediante un trimmer, lo stesso dicasi per V/2 che viene settata a 7,5V sempre mediante un altro  trimmer.
basti pensare che è in grado di pilotare carichi fino a 2000ohm (10mW) con distorsione accettabilissima.
cosa dire, davvero consigliato! la spesa per il tutto è sui 25€, case escluso.


Posto ora lo alimento con uno switching regolabile da pc, oggi vorrei realizzare la sua alimentazione (riquadro verde) basata su un semplice stabilizzatore 7815...e qui casca l'asino! vorrei chiedervi se è consigliabile un'alimentazione migliore...
grazie a tutti

Bisognerebbe vedere che funzione hanno Q2 e Q4, io so' ignorante e non riesco a capirlo così a prima vista, ma se costituissero un moltiplicatore di capacità potrebbe essere già un buon filtro per il ripple.
Poi non so come siano le prestazioni del 7815 rispetto a quanto chiede il circuito e se ci sia qualcosa che vada meglio...

Switters ha scritto:Bisognerebbe vedere che funzione hanno Q2 e Q4, io so' ignorante e non riesco a capirlo così a prima vista, ma se costituissero un moltiplicatore di capacità potrebbe essere già un buon filtro per il ripple.
Poi non so come siano le prestazioni del 7815 rispetto a quanto chiede il circuito e se ci sia qualcosa che vada meglio...

ciao, dunque Q4 e Q5 è l'accoppiata NPN/PNP di potenza, sono i transistor finali in pratica....quindi non credo moltiplicatore di capacità
in alternativa potrei fare un moltiplicatore con diodo zener ma non so se sonicamente sia la scelta migliore...questo ampli merita parecchio

Q2-Q4 sono parte della configurazione push-pull

Come alimentatore perche' non usare uno di quelli per notebook, quelli che usava la Acer da 15V stabilizzati per EeePC. Sono piccoli come un pacchetto di sigarette e la tensione e' pulita, al limite la filtri con uno stadio a doppio pigreco con ottimi condensatori...

cmq carino come circuito, ma e' silenzioso? Hai provato con un alim. variabile se e' "muto"?

cossaro ha scritto:cmq carino come circuito, ma e' silenzioso? Hai provato con un alim. variabile se e' "muto"?

si è assolutamente muto, l'ho provato con alimentatore variabile da notebook. con lo stesso alimentatore, un preampli (sempre autocostruito) era tutt'altro che silenzioso....
il circuito suona bene, anzi inzialmente avevo qualche dubbio perchè è piuttosto potente, e infatti le mie cuffie (24ohm) suonano già molto forte a ore 9

cossaro ha scritto:Q2-Q4 sono parte della configurazione push-pull

Come alimentatore perche' non usare uno di quelli per notebook, quelli che usava la Acer da 15V stabilizzati per EeePC. Sono piccoli come un pacchetto di sigarette e la tensione e' pulita, al limite la filtri con uno stadio a doppio pigreco con ottimi condensatori...

dovrei comprarlo questo alimentatore, e credo costerà sui 25-30€...non credo che il gioco valga la candela:)
poi io sono un amante delle alimentazioni lineari ma in questo caso credo che la stabilizzata sia d'obbligo....inoltre ho "nel cassetto" un bel mucchio di condensatori elettrolitici panasonic nhg, FC ed FM (ottimi) che calzerebbero perfettamente ad un'alimentazione di tipo moltiplicatore o quella con 7815...
hanno valori tra i 39uf e 1000uf, tutti 35V

la stabilizzata invece la devi tenere per fissare correttamente la Vcc/2
che influisce sulla distorsione.

cossaro ha scritto:la stabilizzata invece la devi tenere per fissare correttamente la Vcc/2
che influisce sulla distorsione.


però voglio capire se è meglio suonante un moltiplicatore con diodo zener e mosfet, oppure un semplice circuito basato sul 7815

cucicu ha scritto:

cossaro ha scritto:la stabilizzata invece la devi tenere per fissare correttamente la Vcc/2
che influisce sulla distorsione.


però voglio capire se è meglio suonante un moltiplicatore con diodo zener e mosfet, oppure un semplice circuito basato sul 7815

 Lo scopriremo solo sentendolo!

cercando una scorciatoia allo sbroglio... hai fatto il circuito su rame o su millefori?

emmeci ha scritto:

cucicu ha scritto:
però voglio capire se è meglio suonante un moltiplicatore con diodo zener e mosfet, oppure un semplice circuito basato sul 7815

 Lo scopriremo solo sentendolo!

Giustissimo! Certo mi farebbe comodo uno schema di moltiplicatore

cucicu ha scritto:

emmeci ha scritto: Lo scopriremo solo sentendolo!

Giustissimo! Certo mi farebbe comodo uno schema di moltiplicatore


 Michè... ma lo schema del moltiplicatore lo/li abbiamo messi tante di quelle volte da rischiare lo spam!
Ora io scherzo dicendo "lo scopriremo solo sentendolo", ma mica tanto! Mai dare nulla per scontato nell'audio. Tendenzialmente io utilizzerei sempre alimentazioni lineari non stabilizzate (con o senza VB o moltiplicatori), in genere sono quelle che danno risultati migliori, ma c'è anche da dire che i vari 78xx/79xx vanno in giro da quado ero "pischello"  , a quanto pare anche nei regolatori di tensioni esistono cose più "performanti" tipo gli "LT"
Tanto per farti un esempio: il VB a MOSFET che conosci benissimo si mangia in caduta circa 8V quindi che faccio?
Parto da 18Vac 18x1,41 = 25,38 - 1,4 (caduta sul ponte) 23,98 - gli 8V del VB = 15,98!
A questo punto, se proprio voglio la precisione, o inserisco una R di caduta dopo il ponte e prima del CAP calcolata con l'assorbimento del circuito (m abbassa ulteriormente il ripple!) o... ci metto un altro bel diodo ed il gioco e fatto!
A te la scelta!
Ciao Mauro

Ciao Mauro ,

io al posto suo farei altro

tipo una bella ecc86 alimentata a 24 V e un piccolo mosfet configurato in buffer e il gioco e finito tutta sta roba per una cuffia mi sembra eccessivo ahahahahahahahahahahahahaha


michele scherzo ........... ma al posto tuo darei un'occhio a questa valvola ecc86 fidati

fbj ha scritto:Ciao Mauro ,

io al posto suo farei altro

tipo una bella ecc86 alimentata a 24 V e un piccolo mosfet configurato in buffer e il gioco e finito tutta sta roba per una cuffia mi sembra eccessivo ahahahahahahahahahahahahaha


michele scherzo ........... ma al posto tuo darei un'occhio a questa valvola ecc86 fidati

 E che te possino... sta attento tu che con il calore delle valvole ti si seccano tutte le paste di mandorle!
Un abbraccio,
Mauro

emmeci ha scritto:

fbj ha scritto:Ciao Mauro ,

io al posto suo farei altro

tipo una bella ecc86 alimentata a 24 V e un piccolo mosfet configurato in buffer e il gioco e finito tutta sta roba per una cuffia mi sembra eccessivo ahahahahahahahahahahahahaha


michele scherzo ........... ma al posto tuo darei un'occhio a questa valvola ecc86 fidati

 E che te possino... sta attento tu che con il calore delle valvole ti si seccano tutte le paste di mandorle!
Un abbraccio,
Mauro

per le paste quelle li metto fuori al fresco :-)

Si mauro hai ragione ma la vb o il moltiplicatore Sakamoto nn sono stabilizzati
Io vorrei come da progetto fare un ali stAbilizzato ma quello riportato nello schema mi sembra moloolto essenziale

la parola ''stabilizzata'' nell'audio suona utile come un frigorifero al polo Nord,rifai la scopa che hai fatto x la V3 ma a 15V se nn dissipa piu di 300mA il giratore ci sta,altrimenti fai una CRC con due sakamoto a 200micro.Oppure la BV che diceva l esimio

Io ti consiglio di fare il VB che tanto si presta allo scopo, io ne ho fatto un paio sia per l'ampli

Che per il mio dac e ti posso dire che nn sento la necessità di fare sostituzioni

Cuci sa benissimo quale è l'alimentazione migliore e neanche nel peggiore dei suoi incubi lo alimenterebbe cn il 7815,cazzeggia un po,tutto qui.....

valvolas ha scritto:Cuci sa benissimo quale è l'alimentazione migliore e neanche nel peggiore dei suoi incubi lo alimenterebbe cn il 7815,cazzeggia un po,tutto qui.....

Maurizio lo sai che le ho fatte tutte   dalla VB dell'esimio alla scopa, sakamoto, giratori vari, moltiplicatore dello zio con zener/mosfet...siccome però stavolta sto seguendo un progetto "serio", cerco di seguire le indicazioni del progettista che vuole l'alimentazione "regulated". Ripeto, so benissimo come suona tutta quella roba, ma il senso del 3d senza "secondi fini" è capire la validità e/o le possibili alternative, tanto più che questi regolatori fanno il loro dovere

cucicu ha scritto:

valvolas ha scritto:Cuci sa benissimo quale è l'alimentazione migliore e neanche nel peggiore dei suoi incubi lo alimenterebbe cn il 7815,cazzeggia un po,tutto qui.....

Maurizio lo sai che le ho fatte tutte   dalla VB dell'esimio alla scopa, sakamoto, giratori vari, moltiplicatore dello zio con zener/mosfet...siccome però stavolta sto seguendo un progetto "serio", cerco di seguire le indicazioni del progettista che vuole l'alimentazione "regulated". Ripeto, so benissimo come suona tutta quella roba, ma il senso del 3d  senza  "secondi fini" è capire la validità e/o le possibili alternative, tanto più che questi regolatori fanno il loro dovere

siamo a posto

cucicu ha scritto:
Maurizio lo sai che le ho fatte tutte   dalla VB dell'esimio alla scopa, sakamoto, giratori vari, moltiplicatore dello zio con zener/mosfet...siccome però stavolta sto seguendo un progetto "serio", cerco di seguire le indicazioni del progettista che vuole l'alimentazione "regulated". Ripeto, so benissimo come suona tutta quella roba, ma il senso del 3d  senza  "secondi fini" è capire la validità e/o le possibili alternative, tanto più che questi regolatori fanno il loro dovere

Non capisco perché vuoi modificare un progetto ''serio'', ma se vuoi provare un altro alimentatore,
prova uno non stabilizzato con una tensione intorno ai 15V(non importa tanto), basta che regoli
la V/2 e la corrente di riposo.
