Re: PreForum on air ***COMPLETED!***

Da meral964 Ven Nov 20, 2009 8:08 am

[quote="madqwerty"]

meral964 ha scritto:
Se vuoi posso mettere anche questo, tutto mio:
urca! e questo da dove salta fuori, cioè quale progetto?

Questo progetto e PCB sono stati realizzati da me, in qualche 3D avevo messo anche lo schema elettrico.

Ciao.

Da Vincenzo Ven Nov 20, 2009 8:21 pm

meral964 ha scritto:Scusa, alle 6:59 già rispondi a quelli del forum.......

Alle volte mi collego anche prima... Laughing

Da Tfan Ven Nov 27, 2009 12:15 pm

i condensatori... 3 mani di vernice e due di trasparente Smile

PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6210

Da meral964 Ven Nov 27, 2009 12:58 pm

Veramente belli complimenti, che tipo di vernice hai usato?

Ciao

Da piero7 Ven Nov 27, 2009 1:01 pm

Tfan ha scritto:i condensatori... 3 mani di vernice e due di trasparente

ma che belli!!!! Porca paletta!!! Complimenti!!!

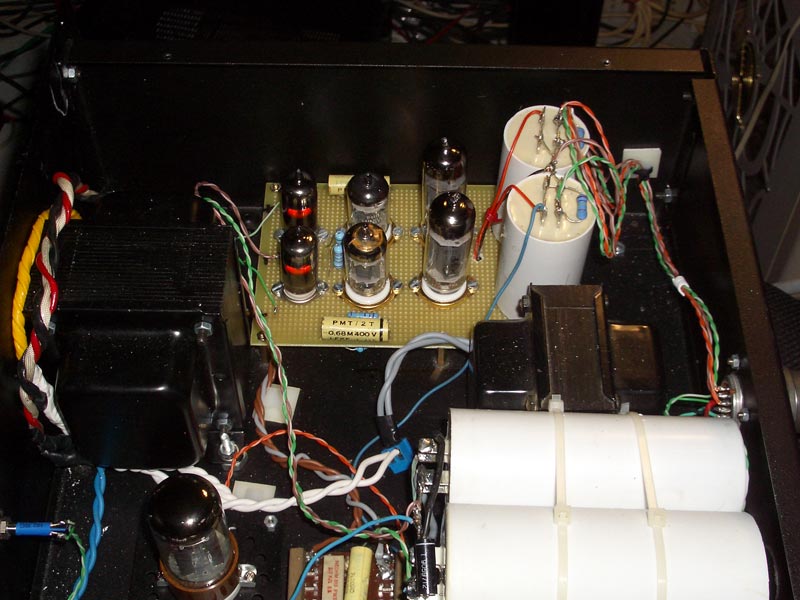

Vuoi mettere pure te un alimentatore con la valvola a gas in bella vista? Laughing

Sai che spettacolo...

PreForum on air ***COMPLETED!*** - Pagina 3 Regola11

Da Tfan Ven Nov 27, 2009 1:12 pm

meral964 ha scritto:Veramente belli complimenti, che tipo di vernice hai usato?

Ciao

semplice bomboletta spray acrilica

piero7 ha scritto:
ma che belli!!!! Porca paletta!!! Complimenti!!!

Vuoi mettere pure te un alimentatore con la valvola a gas in bella vista? Sai che spettacolo...

grazie! su quello non ci piove.. Wink

Da piero7 Ven Nov 27, 2009 1:37 pm

Basta una ECL86 e la stabilizzatrice, io ho usato le valvole che avevo...

Da Tfan Ven Nov 27, 2009 2:12 pm

di che voltaggio hanno bisogno?? perchè io ho solo 6,3v 2A disponibili... (ho già il ferro)

Da piero7 Ven Nov 27, 2009 2:52 pm

Tfan ha scritto:di che voltaggio hanno bisogno?? perchè io ho solo 6,3v 2A disponibili... (ho già il ferro)

se ne fai uno per entrambi i canali ce la fai Wink

Anche se lo fai come il mio, con una EL84+6N2 (tutte e due sovietiche, un paio di euro l'uno)

Da Tfan Ven Nov 27, 2009 3:31 pm

interessante... spiegami meglio... a livello audio ci guadagno qualcosa oppure è solo una lucina di natale?? (a me piacciono le lucine cmq Razz

)
nel frattempo... ecco il ferro, ancora grezzo..

PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6211

PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6212

non so se:
a: lucidarlo (ho dubbi sulla resa)
b: verniciarlo come i condensatori
c: verniciarlo di un altro colore
d: altro?

Da marcoacqui Ven Nov 27, 2009 3:34 pm

Tfan ha scritto:interessante... spiegami meglio... a livello audio ci guadagno qualcosa oppure è solo una lucina di natale?? (a me piacciono le lucine cmq )
nel frattempo... ecco il ferro, ancora grezzo..

non so se:
a: lucidarlo (ho dubbi sulla resa)
b: verniciarlo come i condensatori
c: verniciarlo di un altro colore
d: altro?

Io sto costruendo lo stesso circuito su PCB, il ferro non ce l'ho ancora! mi dici dove l'hai preso , magari mettendo un link?
grassssssiee! Smile

Da Tfan Ven Nov 27, 2009 3:36 pm

il ferro è di raoli, modello TS06 sfera grezzo

Da piero7 Ven Nov 27, 2009 4:17 pm

Tfan ha scritto:interessante... spiegami meglio... a livello audio ci guadagno qualcosa oppure è solo una lucina di natale?? (a me piacciono le lucine cmq )
nel frattempo... ecco il ferro, ancora grezzo..

non so se:
a: lucidarlo (ho dubbi sulla resa)
b: verniciarlo come i condensatori
c: verniciarlo di un altro colore
d: altro?

Lucine na cippa!

Facciamo una prova? Tu fa l'alimentatore come hai deciso tu e lo lasci suonare per un po, poi lo fai come dico io e valuti. Ci stai?

Spoiler:

Vernicialo come i condensatori Wink

Ammappete che bello!

Da marcoacqui Ven Nov 27, 2009 4:34 pm

Tfan ha scritto:il ferro è di raoli, modello TS06 sfera grezzo

quanto gli hai dato?

Da Tfan Ven Nov 27, 2009 4:43 pm

piero7 ha scritto:
Lucine na cippa!

Facciamo una prova? Tu fa l'alimentatore come hai deciso tu e lo lasci suonare per un po, poi lo fai come dico io e valuti. Ci stai?
Spoiler:

Vernicialo come i condensatori Ammappete che bello!

ok ci sto

Spoiler:

marcoacqui ha scritto:
Tfan ha scritto:il ferro è di raoli, modello TS06 sfera grezzo
quanto gli hai dato?

nà cifra! 74€ compreso iva e spedizione

Da piero7 Ven Nov 27, 2009 4:47 pm

Ma ricordati di rimanere il posto per tre valvole su quello chassis: la 5651, 6N2 e la EL84 sovietica... e la 5651 non metterla a ridosso delle altre

Da Tfan Dom Nov 29, 2009 11:25 pm

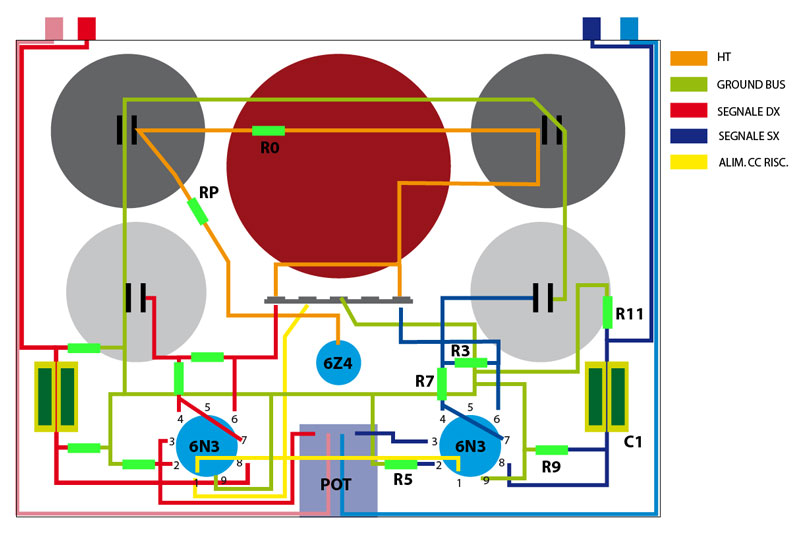

mi sa che questa cosa la terrò per l'aikido Piè... non ci riesco a lasciare spazio per tre valvole... ho fatto una prima bozza di cablaggio tanto per chiarirmi le idee...
PreForum on air ***COMPLETED!*** - Pagina 3 Cablo110

PreForum on air ***COMPLETED!*** - Pagina 3 Cablo110

e questo è lo schema:
PreForum on air ***COMPLETED!*** - Pagina 3 Schema10

che dite sulla massa ho fatto casino?? è un unico bus che si collega allo chassis tramite una terminal strip

Da piero7 Dom Nov 29, 2009 11:30 pm

azzolina che pianificazione! Surprised

Con che programma le realizzi?

Ma la raddrizzatrice non è troppo vicina al potenziometro?

Da Tfan Dom Nov 29, 2009 11:34 pm

con un programma di illustrazione... illustrator
la raddrizzatrice è fuori dallo chassis, mente il pot e dentro, li separano 3mm di lamiera d'alluminio...

Da Tfan Lun Gen 25, 2010 8:32 pm

Dopo un parto travagliato e non senza rischi ecco a voi la genesi del preforum_on_air.

frankestein collegato alla macchina, elettricità!!!!! Hehe

PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6412

Ja JAAAA funzioooona!
PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6413

il battito è buono!
PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6414

'a criatura Very Happy

PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6416

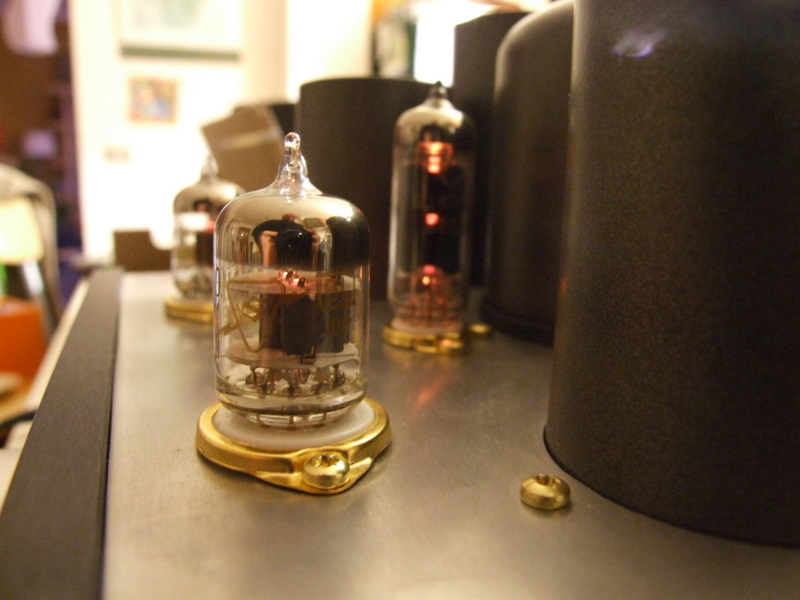

Sylvania GE 5670 Gold brand
PreForum on air ***COMPLETED!*** - Pagina 3 Dscf6417

per il momento suona... non canta ancora a causa di un rumorino di fondo..... devo vedere di fare pulizia... però sono molto soddisfatto del risultato...
a dopo per altri commenti tecnici (e ce ne sono Smile

)

Da piero7 Lun Gen 25, 2010 8:55 pm

Ma che bello!!!! Ma complimenti per la realizzazione!!! Oki

Ronza?

Da Tfan Lun Gen 25, 2010 9:11 pm

un pelino, e cambia a seconda del volume tanto all'inizio, meno dopo, di più dopo ancora, diverso da 3/4 in poi....

Da ray Lun Gen 25, 2010 9:12 pm

Grande Tfan. Veramente bello!! Clap

Da piero7 Lun Gen 25, 2010 9:14 pm

Tfan ha scritto:un pelino, e cambia a seconda del volume tanto all'inizio, meno dopo, di più dopo ancora, diverso da 3/4 in poi....

e com'è possibile? Avrei capito il contrario...

Visto solo adesso, ma hai fatto un'autostrada con le masse?

PreForum on air ***COMPLETED!*** - Pagina 3 Cablo110

leva quel giro giro tondo e convergile da una parte (se il disegno corrisponde a come l'hai cablato)

Da Tfan Lun Gen 25, 2010 11:25 pm

cioè?? in parte riflette la realizzazione, c'è un ground bus che fa il giro a dove sono collegate tutte le masse, finisce in una terminal strip collegata al telaio... da qui riparte un collegamento a terra...
cosa strana con le valvole che ho messo su (splendide per quel poco che ho sentito), con due suona con un pò di ronzio, con le altre due è proprio BZZZZZZZZZZZZZZZZZZZZZZZZZZZZ
purtroppo fino alla prox settimana non ho modo di metterci mano.... ho il timore che il problema si produca in zona piedinatura valvole....mmmmò vediamo... Mmm
