consiglio per progetto phono a valvole

ciao a tutti
la mia fame di autocostruzione non si placa, e quindi avevo pensato di autocostruirmi un pre phono valvolare.
girando per la rete ho visto un po di progetti tutti altrettanto interessanti
vi posto un po di foto:

questo primo mi interessa anche perche è molto semplice e in teoria potrei utilizzare due trafi di recupero da 12 volt con il collegamento a cascata..il progetto è su audiocostruzioni


dimenticavo... monta 2 ecc83/12ax7


http://www.audiocostruzioni.com/
il secono è il pre di antonio sardi sempre pubblicato su audiocostruzioni
monta una ecc83 e una ecc88...è molto economico

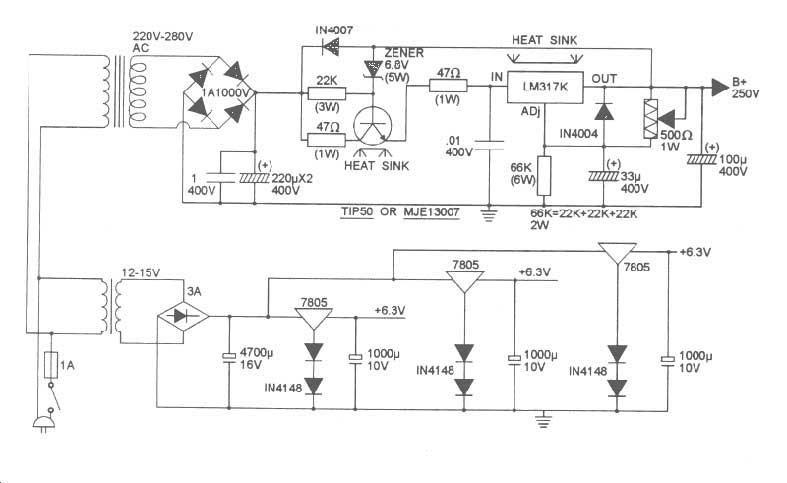

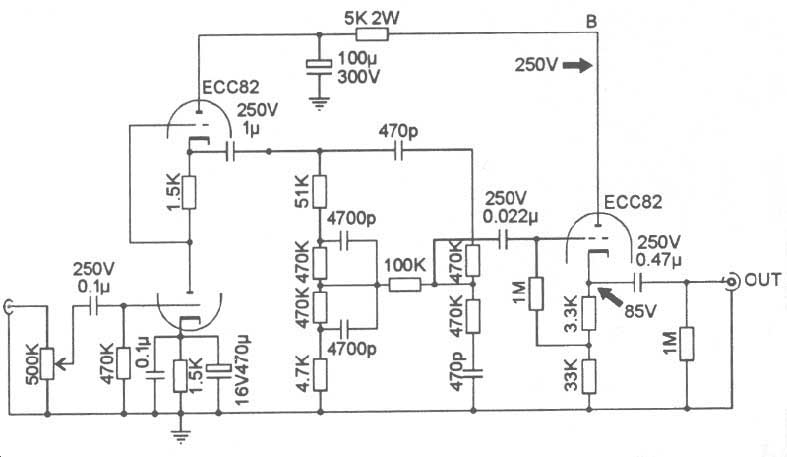

schema con 3 ecc82 di audiofanatic



altro schema di audiofanatic con ecc88

prima versione


e seconda versione(modificata)

oppure ci sono i progetti di diego nardi che sinceramente preferirei su tutti.
c'è un piccolo problema...i progetti pubblicati sul suo sito sono poco chiari ed in giro non si trova uno schema piu definito...
per non farvi fare troppa strada ve li pubblico..ma spero li conosciate gia!


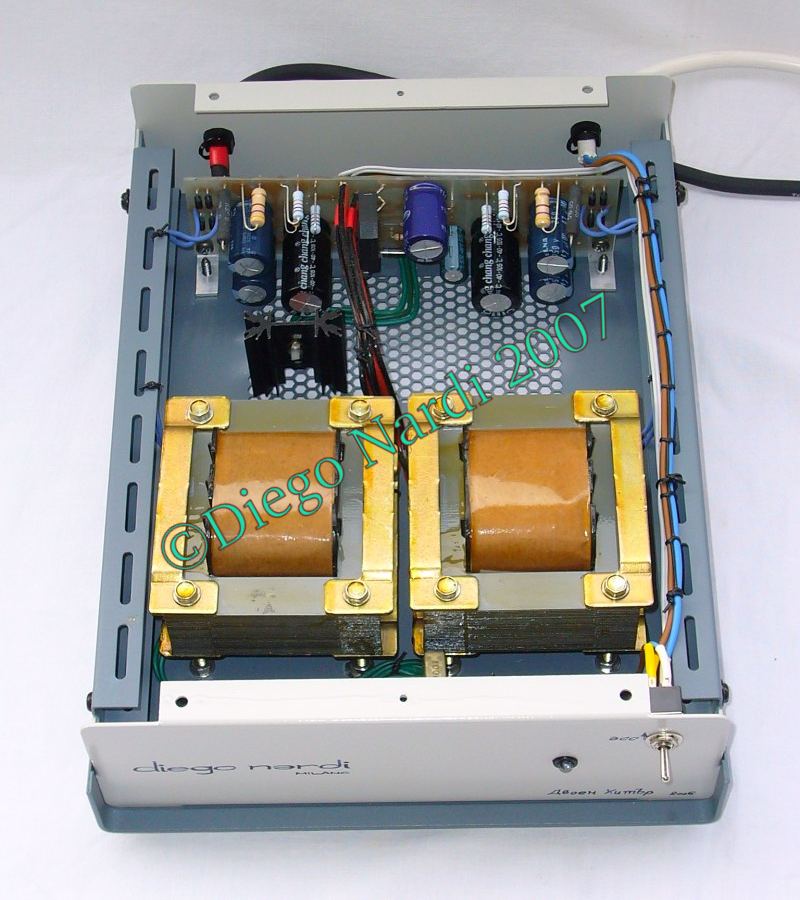

lui è "Hit'r", nome bulgaro che significa "furbo"
devo ammettere con franchezza che lui è il mio preferito...........



monta una amplificazione ibrida valvole-transistors bipolari
a detta del progettista, la sua costruzione non è molto adatta ai principianti(come me..)
ma la cosa che mi attira di piu è la sua estrema versatilità di utilizzo: può essere utilizzato praticamente con tutte le testine disponibili sul mercato..

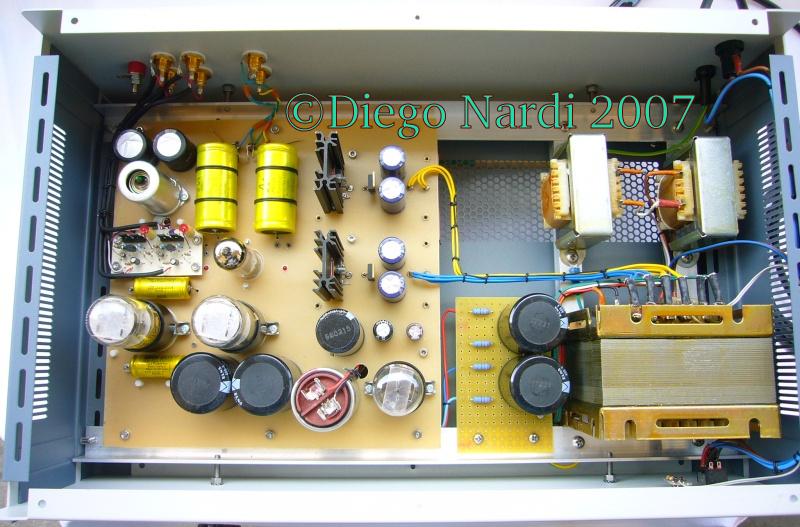

suo fratello maggiore è invece Kos't ("Il Merlo", in bulgaro)


è molto piu evoluto del fratellino minore perche eredita i suoi vantaggi con delle migliorie tecniche.
purtroppo sul sito non si trovano gli schemi
in giro ho cercato molto e dovrebbe essere questo..correggettemi se sbaglio





la mia idea sarebbe di iniziare con un progetto relativamente economico-di recupero quanto valido per poi passare ad uno veramente senza compromessi.
che mi consigliate!??!

Visto come hai realizzato "lo scherzo" (pcl86) il tuo "battesimo delle valvole" l'hai già avuto... quindi ti consiglio di saltare lo step del phono economico.. lanciati subito nel progetto che ritieni essere definitivo.. (definitivo per i malati di diy vuol dire che resisterai per almeno due annetti )
Sto cercando anch'io uno schema per un phono.. e sono parecchio indeciso..
In un impeto di pigrizia si potrebbero anche prendere in considerazione le pcb già fatte, di progetti classici..
MARANTZ 7


MATISSE REFERENCE


costano una ventina di euro compresa spedizione, le trovi su ebay

Sono schemi un po' vecchiotti però..

Fai il Kos't dii Nardi montato in aria e hai finito di cercare.
Ottimo schema e suono di alta classe.
Lascia perdere la roba cinese.

Quoto!

Ma che marantz 7 e marantz 7 d'egitto!!!

MaurArte ha scritto:Fai il Kos't dii Nardi montato in aria e hai finito di cercare.
Ottimo schema e suono di alta classe.
Lascia perdere la roba cinese.

Quoto. Il Marantz 7 lasciamolo alla storia...

shantim ha scritto:Visto come hai realizzato "lo scherzo" (pcl86) il tuo "battesimo delle valvole" l'hai già avuto... quindi ti consiglio di saltare lo step del phono economico.. lanciati subito nel progetto che ritieni essere definitivo.. (definitivo per i malati di diy vuol dire che resisterai per almeno due annetti )
Sto cercando anch'io uno schema per un phono.. e sono parecchio indeciso..
In un impeto di pigrizia si potrebbero anche prendere in considerazione le pcb già fatte, di progetti classici..
MARANTZ 7


MATISSE REFERENCE


costano una ventina di euro compresa spedizione, le trovi su ebay

Sono schemi un po' vecchiotti però..

fammi sapere come và la tua ricerca!
per me definitivo non esiste...si...sono malato al 100%
comunque il mio obbiettivo principale è cablare in aria su millefori così ho la praticità di un circuito stampato
e una migliore conducibilità elettrica(correggetemi se sbaglio)

Fai il Kos't dii Nardi montato in aria e hai finito di cercare.
Ottimo schema e suono di alta classe.
Lascia perdere la roba cinese.

infatti i progetti di nardi sono i migliori solo che forse è meglio che mi prenda la rivista,
dato che quelli che si trovano in rete sono poco chiari..

qualcuno forse ha le foto dei progetti che si vedano in modo chiaro?

qualcuno forse ha le foto dei progetti che si vedano in modo chiaro?

adesso sono fuori casa, rientro mercoledì.. andrò a guardare sui vecchi numeri di costruire hi fi, mi pare che ci siano due schemi phono interessanti, di cui uno di Nardi..
poi ti mando gli schemi in privato.. forse si possono postare anche "pubblici" non so..

Hai ragione sul cablaggio in aria.. è sicuramente la migliore soluzione..

Lo schema che avevi postato di Nardi è un po' vecchiotto (si trova sul n°22 e sul 43 di CHF)
La lista dei componenti è questo:

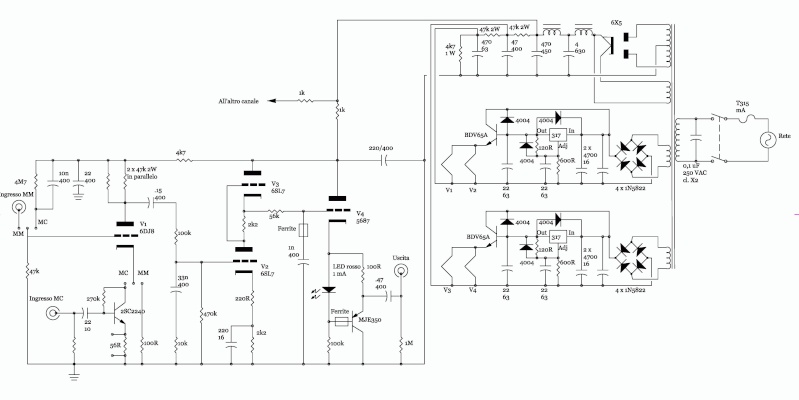

Ma se vuoi fare qualcosa di Nardi ti conviene fare il kos't, come ti ha suggerito il buon Maurarte, ecco lo schema (trovi il pdf sul suo sito!)
[img][/img]
certo che non è il massimo della semplicità.. se c'è qualche anima pia che ha voglia di fare una pcb di questo phono ad un prezzo non eccessivo io la compro...

Ma dai, basta una millefori del tipo senza rame e gli zoccoli da pannello...

shantim ha scritto:

qualcuno forse ha le foto dei progetti che si vedano in modo chiaro?

adesso sono fuori casa, rientro mercoledì.. andrò a guardare sui vecchi numeri di costruire hi fi, mi pare che ci siano due schemi phono interessanti, di cui uno di Nardi..
poi ti mando gli schemi in privato.. forse si possono postare anche "pubblici" non so..

Hai ragione sul cablaggio in aria.. e sicuramente la migliore soluzione..

grazie mille gentilissimo!!

le pcb le farei io solamente che non ne ho fatte mai in vita mia
...sai com'è...con le tensioni in gioco e la poca esperienza non sarei davvero in grado!
allora siamo in 2 a comprare i pcb!!!
alla meno peggio,comunque su millefori si potrebbe fare, all'inizio sarà piu incasinata nell'organizzare lo spazio dei componenti..


domani mattina vado alla fiera dell'usato a macerata, chissà se trovo qualche trafo di recupero,
la classica botta di c**o del principiante!

stò così attizzato che ho voglia di farli entrambi.
il piu piccolo, semplice e compatto, sulla filosofia del recupero...
il piu grande, senza compromessi con i polipropilene sull'alimentazione e i carta e olio sovietici

Se pensi di usare una testina MC prendi un trasformatore di step up.

Vincenzo ha scritto:Ma dai, basta una millefori del tipo senza rame e gli zoccoli da pannello...

e lo so... e che so pigro!! moolto pigro...

supergiovanissimo ha scritto:
grazie mille gentilissimo!!
....
domani mattina vado alla fiera dell'usato a macerata, chissà se trovo qualche trafo di recupero,
la classica botta di c**o del principiante!

figurati.. se non ci aiutamo tra audiomatti..

ti auguro di trovare il trafo!

ci aggiorniamo mercoledì che cerco gli schemi..

piero7 ha scritto:Se pensi di usare una testina MC prendi un trasformatore di step up.

è sarebbe!??!

per adesso uso solo uno scassatissimo gira da mercatone tutto in plastica...di testine seria non se ne fa nulla per adesso...ma in futuro
tra un po spero di costruire un gira su misura, non dovrebbe essere complicatissimo(in teoria)...l'unico problema
che mi angoscia è il "duo infernale" perno-bronzina.

shantim ha scritto:

Vincenzo ha scritto:Ma dai, basta una millefori del tipo senza rame e gli zoccoli da pannello...

e lo so... e che so pigro!! moolto pigro...

supergiovanissimo ha scritto:
grazie mille gentilissimo!!
....
domani mattina vado alla fiera dell'usato a macerata, chissà se trovo qualche trafo di recupero,
la classica botta di c**o del principiante!

figurati.. se non ci aiutamo tra audiomatti..

ti auguro di trovare il trafo!

ci aggiorniamo mercoledì che cerco gli schemi..

vediamo dai...in qualche modo si fà.. non c'è fretta
stamattina ho parlato col tipo dei trafo e mi ha detto che ne ha diversi, e che me li porta alla fiera del disco qua vicino a casa mia...speriamo si ricordi
intanto gli ho preso zoccoli noval da pannello e da stampato per mettere nell'insalata
e anche i connettori a 4 poli per fare i cavi per il 2 telai!

ciao a tutti,
ritorno con nuovi acquisti, il trafo di surplus e la raddrizzatrice a riscaldamento diretto(spero di non aver comperato una fetecchia).
è una jan 5w4gt nos, è molto bella anche perche è nuova di pacca(si fa per dire...)
me l'ha consigliata il tipo che mi ha venduto il trafo.
ho notato però che non è presente in nessun progetto audio e che come prezzo è basso..

secondo voi posso usarla tranquillamente, previa riprogettazione dell'alimentatore, o è meglio scartarla??

ciao! scusami mi ero dimenticato del phono

Su costruire hi fi ho trovato solo un progetti di Nardi che si chiama phono "avalve" .. ma contrariamente al nome utilizza solo fet...
La raddrizzatrice non la conosco ma non ti preoccupare al max la cambi con un altra, invece di saldare i fili allo zoccolo usa dei faston piccolini di modo che se cambi valvola puoi ricablare in un attimo.. (se quella nuova non è compatibile pin to pin)
ti stai orientando verso uno schema in particolare?

non ti preoccupare non fa niente
per il progetto di nardi mi prendo un attimo di pausa per raccogliere i progetti e i componenti..

per adesso stò mettendo insieme il primo progetto che ho postato,
vorrei provare tutte e 2 le alimentazioni a stato solido e a valvola.

come valvole ho sia la 5w4gt che la 6z4 cinese, ma sinceramente la prima mi sembra sprecata.

tutto montato su 2 telai........spero funzioni!
