Aggiungere ingresso AUX a radio valvolare

Ciao a tutti!
Come da titolo mi piacerebbe aggiungere un ingresso AUX a questa bellissima radio della Magnadyne modello S 34 essendo sprovvista di ingresso Phono.
E’ possibile realizzare tale progetto?

PREMESSA: questa radio ha un trasformatore di alimentazione e la modifica è possibile,
se avesse un autotrasformatore sarebbe invece assolutamente vietata per motivi di sicurezza.


Si, la modifica è possibile, ma non è facile, ti consiglio di non provare a farla.
E' una radio con 3 sole valvole (+ la rettificatrice)
e la 6B7 è sovraccarica di funzioni:

è un doppio diodo + un pentodo
e alla sua parte pentodo, per risparmiare una quarta valvola,
fanno svolgere sia il ruolo di media frequenza che quello di preamplificatrice di bassa frequenza,
oltre che, ovviamente, di rettificatrice e pilota CAG,
entrare in quel circuito senza alterarne il funzionamento non è facile.

Ti consiglio un'altra strada:
quella di comprare un modulatore in onde medie,
ce ne sono tanti e costano poco … ad esempio …

https://www.ebay.it/itm/9V-2A-DC-Micropower-Medium-Wave-Transmitter-Ore-Radio-For-Home-Radio/303386154517?hash=item46a3395615:g:520AAOSwUYRd4iHR

In pratica collegando a questo modulatore un'ingresso audio dovrebbe trasmettere il segnale ricevuto in onde a media frequenza giusto? Se il lavoro era facile l'avrei fatto ma non essendo un'esperto seguirò sicuramente il tuo consiglio! Non sapevo esistessero questi dispositivi!

stavo inserendo il mio messaggio per valterneri ma nel frattempo è già arrivata una risposta.
lo posto comunque:
trovo interessante questa cosa del modulatore ma non capisco come funzionerebbe collegandolo alla radio a valvole. sarebbe da (far) collegare alla media frequenza che tanto non si usa e si otterrebbe un ingresso aux a cui poter collegare tipo uno smartphone o altro? oppure fungerebbe solo da trasmettitore su una frequenza a onde medie che la radio, sintonizzata a sua volta su questa frequenza, può ricevere?
poco prima del blocco della circolazione volevo portare la mia Grundig RF 105 da tavolo, che dispone di un ingresso aux sul quale però non mi ero soffermato, da un riparatore di vecchie radio per rimetterla un po' in ordine. alla fine dell'emergenza, in caso di sopravvivenza mia e del riparatore, quale cavetto sarebbe giusto usare per collegare lo smartphone? il segnale avrebbe bisogno di essere amplificato? grazie per l'attenzione.

mauz ha scritto:
quale cavetto sarebbe giusto usare per collegare lo smartphone? il segnale avrebbe bisogno di essere amplificato? grazie per l'attenzione.

prova a fare una foto dello spinotto
dal poco che si vede sembra il solito DIN a 5 pin che ormai usa il 70% attivo di questo forum grazie ad un soggettone che lo ha monopolizzato (poi non ci lamentiamo che non scrive nessuno... ecc ecc...)
esistono adattatori in commercio ma sono tutti stereo... mi sa che devi fartelo tu e se non sei capace fartelo fare

No no, il modulatore non si collega alla radio ma si collega alla sorgente che diventa a tutti gli effetti un trasmettitore in AM.
Lo sintonizzi su una frequenza libera, oggi praticamente tutte tranne i 900Khz e poi accendi la radio sintonizzata sulla stessa frequenza

sportyerre ha scritto:No no, il modulatore non si collega alla radio ma si collega alla sorgente che diventa a tutti gli effetti un trasmettitore in AM.
Lo sintonizzi su una frequenza libera, oggi praticamente tutte tranne i 900Khz e poi accendi la radio sintonizzata sulla stessa frequenza

Grazie

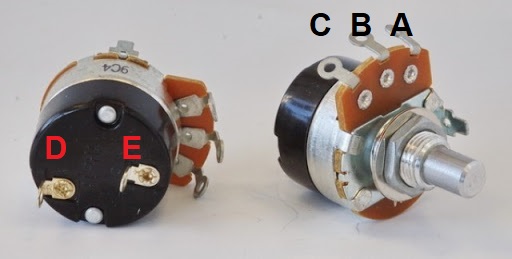

A parte i giusti consigli (o sconsigli) di Valterneri, se proprio si vuole trasformare una radio antica in una cassa attiva, basta andare sul potenziometro del volume che ha tre fili (è mono)



Scollegate il filo che si trova sul contatto C, lo isolate e lo parcheggiate in un posto tranquillo (pronto per essere ricollegato in caso si voglia ripristinare il funzionamento originale)
Portate il filo del Vs segnale con un cavetto schermato MONO) e collegate il filo centrale sul contatto C
Collegate la calza sul contatto A.
A questo punto già funziona se il segnale è mono, se il segnale è stereo si possono collegare tra loro i due canali tramite due resistenze da 10-22Kohm.
ATTENZIONE, come ha già detto Valter, nelle radio a valvole ci sono tensioni pericolose, mortali.
Questo accrocchio si può fare solo se la radio è dotata di trasformatore e non un autotrasformatore, e comunque vista l'età rimane un elevato rischio di perdita di isolamento.
Io non lo farei.
Una alternativa che garantisce un po' più di sicurezza è installare all'interno della radio un ricevitore BT e alimentarlo direttamente dal 230 sfruttando l'interruttore di alimentazione della radio stessa.
Ma qui ogni radio è diversa e ci vuole un po' più di esperienza
Comunque l'interruttore è quasi sempre integrato nella manopola del volume, i contatti D e E sono lo switch, uno dei due è collegato alla spina e l'altro è l'uscita, tester e seguite i fili.

lello64 ha scritto:

mauz ha scritto:
quale cavetto sarebbe giusto usare per collegare lo smartphone? il segnale avrebbe bisogno di essere amplificato? grazie per l'attenzione.

prova a fare una foto dello spinotto
dal poco che si vede sembra il solito DIN a 5 pin che ormai usa il 70% attivo di questo forum grazie ad un soggettone che lo ha monopolizzato (poi non ci lamentiamo che non scrive nessuno... ecc ecc...)
esistono adattatori in commercio ma sono tutti stereo... mi sa che devi fartelo tu e se non sei capace fartelo fare

ecchila, 5 pin ma chiedo conferma. TA starebbe che funziona da ingresso (in questo caso deve essere amplificato?) e TB che farebbe da uscita per registrare tramite questo unico connettore?
p.s. ma le Grundig RT 50 costano sempre un botto o adesso anche di più?

Quindi ha due ingressi addirittura
Nel loro gergo TA è giradischi e TB ingresso di alto livello
Ma in questo caso non credo che TA possa accettare una testina magnetomobile
Potrebbero essere equivalenti tra loro

Il connettore DIN integra sia entrata che uscita, il segnale è a livello linea, o quasi, gli standard non sono esattamente quelli di oggi.



Presa di merda, apprezzata sono da Lello

Per me è ottima.... Persino migliore del punto linea

per la verità negli apparecchi grundig la presa din è sempre monodirezionale eccetto per la presa monitor che in questo caso non esiste

lello64 ha scritto:per la verità negli apparecchi grundig la presa din è sempre monodirezionale eccetto per la presa monitor che in questo caso non esiste

Veramente?!
Era l'unica cosa buona del din pentapolare

uh! Pin Din per me è cinese. quindi posso farmene qualcosa di utile, tipo attaccarci il telefono? in caso affermativo, se mi riuscisse di trovare un cavetto adeguato (cosa devo cercare?) potrei comprarlo online e usarla sin da subito. l'unica grana che ha questa radio è che non mantiene fissa la frequenza, che dopo un po' tende a perdersi

sportyerre ha scritto:

lello64 ha scritto:per la verità negli apparecchi grundig la presa din è sempre monodirezionale eccetto per la presa monitor che in questo caso non esiste

Veramente?!
Era l'unica cosa buona del din pentapolare

in fondo non sarebbe servita a nulla... a meno che uno non avesse avuto più di un registratore a tre testine...
certo che se uno avesse avuto più di un deck o bobina e avesse avuto la pretesa di registrare su tutti una sola uscita stava comunque stretta... ma quando si doppiavano le cassette si registrava sempre su uno solo... quello migliore... nge pens' i... t'fazz la casett d' battiat....

mauz ha scritto:uh! Pin Din per me è cinese. quindi posso farmene qualcosa di utile, tipo attaccarci il telefono? in caso affermativo, se mi riuscisse di trovare un cavetto adeguato (cosa devo cercare?) potrei comprarlo online e usarla sin da subito. l'unica grana che ha questa radio è che non mantiene fissa la frequenza, che dopo un po' tende a perdersi

per la sintonia che si perde occorre una revisione... va cambiato qualcuno di quei pezzettini colorati
sul sito che hai indicato c'è lo schema ma vogliono la registrazione per poterlo scaricare
se trovi lo schema riusciamo a capire se usando un adattatore commerciale, che da quanto ho visto si trova solo stereo, è possibile collegare il telefono
il rischio è che venga amplificato solo un canale del telefono
ma potrebbe essere che la radio ci pensi da sola ad unire i due canali per un ascolto mono
ci vuole lo schema....
in ogni caso gli adattatori sarebbero poi due
da minijack a rca, e da rca a din
se hai un amico che salda è meglio

ce lo abbiamo lo schema. trovarne uno già fatto... che con sto blocco...

ci sarebbe da guardare qui?

Ci sono sia l'entrata che l'uscita.
L'entrata è "stereo" per modo di dire, un bel corto tra i due canali, meglio aggiungere un paio di resistenze.

quindi bisogna per forza mettere le resistenze sulla radio e cavo pronto addio, altrimenti: addio alla radio?

confermo
quindi la presa DIN è solo una polivalente... avevo capito fossero due
3-5-2 ok con adattatori standard commerciali
in barba a quanto detto sopra esiste già fatto come ti serve

https://www.amazon.it/kenable-adattatore-presa-audio-Stereo/dp/B003OSNVC4

ci pensa la radio a unire i due canali... vai tranquillo... quali resistenze... al limite rompi il telefono ma non la radio... scherzo eh.... non si rompe niente

No, io le metterei sul cavo, la radio non soffre, è la sorgente che si ritrova le due uscite in corto tra loro

sportyerre ha scritto:No, io le metterei sul cavo, la radio non soffre, è la sorgente che si ritrova le due uscite in corto tra loro

se così fosse.... quando colleghi un auricolare mono con un jack mono si romperebbe il telefono... e non succede....
