Re: thorens td160 mk2 gira al contrario help
Rimani in attesa, controlliamo tutto!
il problema dei giradischi vecchi è sempre lo stesso,
che non sappiamo cosa gli hanno fatto i proprietari precedenti,
da soli non si guastano mai!
il problema dei giradischi vecchi è sempre lo stesso,
che non sappiamo cosa gli hanno fatto i proprietari precedenti,
da soli non si guastano mai!
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
valterneri ha scritto:Rimani in attesa, controlliamo tutto!
il problema dei giradischi vecchi è sempre lo stesso,
che non sappiamo cosa gli hanno fatto i proprietari precedenti,
da soli non si guastano mai!
ho notato che alzando il contropiatto c'è un fermo tondo di plastica, non vorrei che qualche fenomeno ha forzato il contropiatto per farlo uscire senza togliere il fermo di sicurezza e la piastrina di plastica si sia spostata verso il basso ... praticamente il contropiatto ruota sulla piastrina di plastica anzichè essere libero mah forse è solo una mia fantasia...comunque il piatto gira bene a 33 e 45 testati. Ti aspetto grazie ora vado a fare spesa se no mia moglie me lo rompe in testa il piatto! e abbiamo risolto. Ciao.
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
valterneri ha scritto:Rimani in attesa, controlliamo tutto!
il problema dei giradischi vecchi è sempre lo stesso,
che non sappiamo cosa gli hanno fatto i proprietari precedenti,
da soli non si guastano mai!
Allora è per quello che il mio Denon di 40 anni funziona perfettamente,non ho mai pensato di metterci le mani.
giucam61- Membro classe diamante
- Data d'iscrizione : 26.09.15
Numero di messaggi : 11774
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...
Re: thorens td160 mk2 gira al contrario help
qualcuno sa come lucidare il coperchio
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
Replico anch'io questa domanda, è in policarbonato (credo!) io non ne so nulla!morgana90 ha scritto:qualcuno sa come lucidare il coperchio?
c'è qualcuno che lo sa?
Bene!

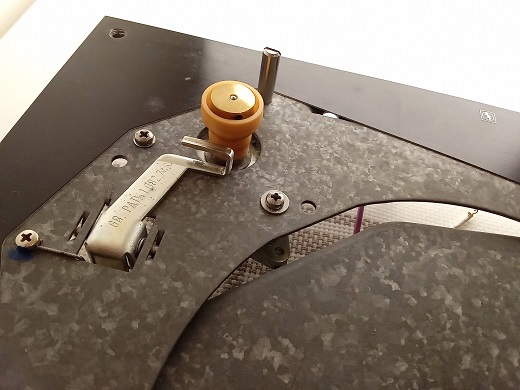

svita e togli quella placchetta, è la forcella che blocca il rotore
Attenzione! Se guardi bene le filettature delle viti Thorens (quelle che vanno al telaio)
ti accorgerai che somigliano di più a una lima che a una filettatura,
sono viti autofilettanti, vanno strette con molta moderazione, altrimenti sgranano la filettatura del foro

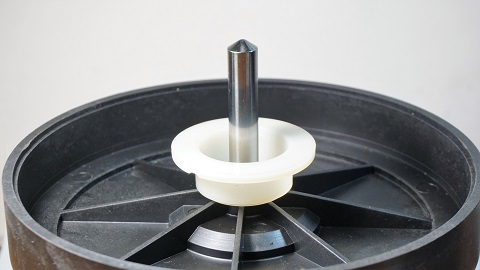

l'anello di protezione è posizionato così

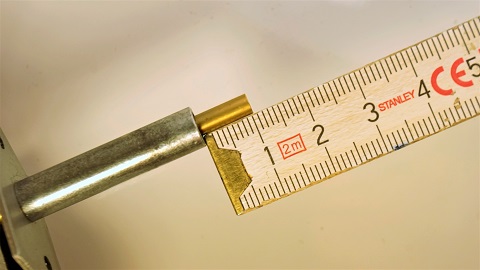

il perno centrale sporge dal profilo di questo anello per 3,7 mm
però occorre anche misurare il diametro del perno,
potrebbe essere di 10mm o di 7,15mm
questo della mia foto è di 10, e dovrebbe essere uguale al tuo, ma non è detto,
se è quello di 7 devo rimisurarti la sporgenza
dentro al foro centrale non deve esserci nulla di mobile, né sfere, né piastrine
questa è la molla come dev'essere
se la estrai puoi contare le spire, ne deve avere 11 e 3/4 (non 12 e 1/2)
deve essere come quella di destra
viste da sopra si vede il mezzo giro e il 3/4 di giro
le viti, rondelle gommini che hai dovuto rimuovere,
sono in tutto 5 (come la fila di sopra)
o soltanto 3? (come la fila di sotto)
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
UMMAGUMMA1960- UTENTE DISISCRITTO
- Data d'iscrizione : 18.02.19
Numero di messaggi : 1381
Provincia : BO
Impianto : nn
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
ma invece di questa pasta iosso la pasta abrasiva per auto sarebbe lo stesso che voi sappiate?UMMAGUMMA1960 ha scritto:
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
tutto Ok!morgana90 ha scritto:perno 7,15mm ... viti rondelle etc 5 ... molla 3/4
approfittane per togliere la ruggine dalle molle (paglietta metallica)
serra i 3 dadi interni che stringono i distanziatori e le viti

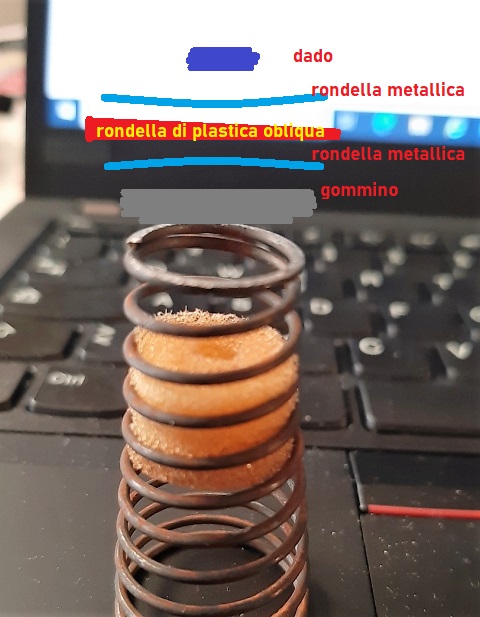

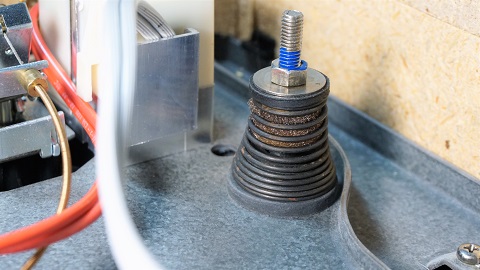

e rimonta tutte le molle in quest'ordine:
cioè:
il gommino colla parte stretta sulla molla
la rondella metallica colla curvatura verso l'alto
la rondella di plastica a cuneo colla parte obliqua verso l'alto
la rondella metallica colla parte curva verso il basso
il dado ... che potresti anche sostituire con un nuovo dado in acciaio autobloccante
per non aver più bisogno della vernice bloccante
le spugnette saranno forse vecchie e fragili, ma sono indispensabili
rimonta poi pure il rotore lubrificandolo e bloccandolo col fermaglio a uncino
4 gocce d'olio sul fondo del foro
3 gocce d'olio spalmate sui lati del foro
3 gocce d'olio sulla punta del perno
2 gocce d'olio spalmate sul perno
olio 15/40 per automobile
(le 12 gocce le trovi anche dentro alle lattine buttate via dai distributori di benzina)
poi inserisci il rotore senza premerlo,
ogni tanto lo fai girare e aspetti che pian piano scenda sa sé
spurgando l'aria intrappolata
a volte ci mette pochi secondi, a volte qualche minuto o decina di minuti,
(quelli giapponesi ci mettono anche parecchie ore, perché i giapponesi sono più precisi)

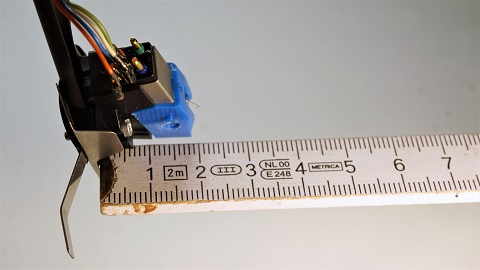

i 7 o 8 millimetri di distanza ci devono essere con piatto, tappetino di gomma, un disco e il centratore 45 giri,
mentre li calibri il braccio deve starsene a spasso (non bloccato sul fermabraccio)
ogni dado che stringi sarai costretto a ritoccare gli altri due,
ci si arriva pian piano
per misurare i 7 mm non usare il calibro,
rischieresti di graffiare il pianale, mettici uno spessore
(una matita esagonale o le bacchette giapponesi, ad esempio)
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
[quote="morgana90"]il perno centrale sporge dal profilo di questo anello per 3,7 mm
diametro perno 7,15mm
MA SE IL DIAMETRO DEL PERNO CHE HO è 7 è Giusta la sporgenza 3,7?
sono riuscito ad ottenere il braccetto orizzontale quando la puntina è sul disco ma come si vede dalle foto che allego il braccetto è al limite infatti se lo si guarda da sotto come si vede nella prima foto lavora fuori dalla guida, però guardandolo da sopra non ci si fa caso.
diametro perno 7,15mm
MA SE IL DIAMETRO DEL PERNO CHE HO è 7 è Giusta la sporgenza 3,7?
sono riuscito ad ottenere il braccetto orizzontale quando la puntina è sul disco ma come si vede dalle foto che allego il braccetto è al limite infatti se lo si guarda da sotto come si vede nella prima foto lavora fuori dalla guida, però guardandolo da sopra non ci si fa caso.
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
morgana90 ha scritto:ma invece di questa pasta iosso la pasta abrasiva per auto sarebbe lo stesso che voi sappiate?UMMAGUMMA1960 ha scritto:
Per quanto ne so, è una comune pastra abrasiva per carrozzieri, penso che una vale l'altra.
P.s. io non ho mai provato
UMMAGUMMA1960- UTENTE DISISCRITTO
- Data d'iscrizione : 18.02.19
Numero di messaggi : 1381
Provincia : BO
Impianto : nn
Re: thorens td160 mk2 gira al contrario help
ok molle trattate, rotore lubrificato, altezza piatto con disco 7mm (fatta con matita), braccetto orizzontalità accettabile...... manca la lubrificazione del motorino ma senza aiuto non mi azzardo....
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
morgana90 ha scritto:ma invece di questa pasta iosso la pasta abrasiva per auto sarebbe lo stesso che voi sappiate?UMMAGUMMA1960 ha scritto:
La pasta posso dovrebbe essere specifica per materiali plastici,e anche costosa,se non violo il regolamento metto un 3d di melius abbastanza esplicativo,la moderazione se vuole può eliminarlo..
https://melius.club/blogs/entry/2-coperchi-giradischi-graffiati-trovata-la-soluzione-definitiva/
giucam61- Membro classe diamante
- Data d'iscrizione : 26.09.15
Numero di messaggi : 11774
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...
Re: thorens td160 mk2 gira al contrario help
Bene! Tra un po' arriveranno le foto sia del motorino sia delle regolazioni braccio/alzabracciomorgana90 ha scritto:... manca la lubrificazione del motorino ma senza aiuto non mi azzardo ...

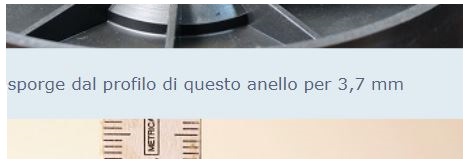

ti confermo che anche col perno di 7,15mm lo sbalzo deve essere di 3,7cm
a memoria non lo ricordavo, l'ho misurato ora
PS: nel post sopra per sbaglio ho scritto 3,7mm anziché 3,7cm
comunque la foto era chiara
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
il motore è fissato con tre viti differenti:
la prima è normale con rondella piccola (quella a sinistra)
la seconda è anche una torretta che protegge la puleggia, non ha rondella
la terza stringe il motore tramite una molla, serve alla regolazione dell'azimut,
ha una rondella più larga ed è quella più in primo piano
per svitare la torretta occorre un cacciavite a lama larga ma sottile,
altrimenti slitta e deforma il taglio,
per lubrificare il motore occorre svitarle tutte e liberare il motore
per lubrificare la bronzina sotto è facile,
basta adagiare una goccia d'olio nel forellino centrale dove gira l'albero,
poi occorre far girare il motore per 5 minuti per permettere all'olio di penetrare,
dopo si toglie l'olio in eccesso con un po' di carta
è più difficile lubrificare la bronzina superiore, è stretta tra corpo e puleggia,
io, per adagiarci una goccia d'olio, uso una siringa, oppure uno stecchino da denti
con una goccia d'olio sulla punta,
anche qui il motore va fatto girare per 5 minuti e poi, con un po' di carta,
lo si libera dall'olio in eccesso
il problema però è anche un altro:
sul collo, sull'albero motore, si depositano col tempo una grande quantità di pelucchi
(ho fotografato apposta un motore non ancora né pulito né lubrificato)
prima di lubrificare questi pelucchi vanno assolutamente tolti,
occorre pulire a specchio tutta la zona, si usano stoffa pennelli puliscipuntine e pinzette sottili per ciglia,
non si usa però nessun prodotto chimico, né alcool né altro.
la prima è normale con rondella piccola (quella a sinistra)
la seconda è anche una torretta che protegge la puleggia, non ha rondella
la terza stringe il motore tramite una molla, serve alla regolazione dell'azimut,
ha una rondella più larga ed è quella più in primo piano
per svitare la torretta occorre un cacciavite a lama larga ma sottile,
altrimenti slitta e deforma il taglio,
per lubrificare il motore occorre svitarle tutte e liberare il motore
per lubrificare la bronzina sotto è facile,
basta adagiare una goccia d'olio nel forellino centrale dove gira l'albero,
poi occorre far girare il motore per 5 minuti per permettere all'olio di penetrare,
dopo si toglie l'olio in eccesso con un po' di carta
è più difficile lubrificare la bronzina superiore, è stretta tra corpo e puleggia,
io, per adagiarci una goccia d'olio, uso una siringa, oppure uno stecchino da denti
con una goccia d'olio sulla punta,
anche qui il motore va fatto girare per 5 minuti e poi, con un po' di carta,
lo si libera dall'olio in eccesso
il problema però è anche un altro:
sul collo, sull'albero motore, si depositano col tempo una grande quantità di pelucchi
(ho fotografato apposta un motore non ancora né pulito né lubrificato)
prima di lubrificare questi pelucchi vanno assolutamente tolti,
occorre pulire a specchio tutta la zona, si usano stoffa pennelli puliscipuntine e pinzette sottili per ciglia,
non si usa però nessun prodotto chimico, né alcool né altro.
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
poi il motore lo si riavvita così:
si inserisce la molla nella sua gamba giusta e lo si riavvita blandemente alle tre viti
rispettando l'orientamento e la disposizione,
poi si avvitano di più le due viti fisse (quella di sinistra e la torretta)
ma senza stringere,
ora si avvita o si svita quella che fa capo alla molla finché il motore non sta in verticale perfetta,
trovata la verticalità (a vista) si stringono le due viti fisse e si ricontrolla la verticalità
soprattutto su quella che stringe la molla, che ovviamente rimarrà blanda,
occorrerebbe una goccia di vernice bloccante (anche lo smalto per unghie va bene)
si inserisce la molla nella sua gamba giusta e lo si riavvita blandemente alle tre viti
rispettando l'orientamento e la disposizione,
poi si avvitano di più le due viti fisse (quella di sinistra e la torretta)
ma senza stringere,
ora si avvita o si svita quella che fa capo alla molla finché il motore non sta in verticale perfetta,
trovata la verticalità (a vista) si stringono le due viti fisse e si ricontrolla la verticalità
soprattutto su quella che stringe la molla, che ovviamente rimarrà blanda,
occorrerebbe una goccia di vernice bloccante (anche lo smalto per unghie va bene)
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
questo è il dispositivo sali-scendi
quando l'alberino è tutto retratto sporge di 10,4 mm
quando è tutto estratto sporge di 14,4 (la corsa è quindi solo di 4 mm)
quando è tutto estratto sporge dal piano di riferimento di 34 mm o poco meno
importante è ovviamente la distanza braccio-puntina,
con questa Ortofon è di 24 mm
con questa Audio-Technica è di 21 mm
le due misure partono dal lato piatto del braccetto
verifica bene queste misure, poi ti farò vedere l'esempio di due bracci regolati
quando l'alberino è tutto retratto sporge di 10,4 mm
quando è tutto estratto sporge di 14,4 (la corsa è quindi solo di 4 mm)
quando è tutto estratto sporge dal piano di riferimento di 34 mm o poco meno
importante è ovviamente la distanza braccio-puntina,
con questa Ortofon è di 24 mm
con questa Audio-Technica è di 21 mm
le due misure partono dal lato piatto del braccetto
verifica bene queste misure, poi ti farò vedere l'esempio di due bracci regolati
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
confermo tutte le misure dell'alberino
per la misura braccio puntina siamo a circa 22,5mm
per la misura braccio puntina siamo a circa 22,5mm
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
morgana90 ha scritto:qualcuno sa come lucidare il coperchio
sidol ovatta e olio di gomito
raffycast87- Interessato
- Data d'iscrizione : 17.12.11
Numero di messaggi : 66
Località : La Spezia
Occupazione/Hobby : Progettista meccanico
Impianto : (non specificato)
Re: thorens td160 mk2 gira al contrario help
VALTERRRRRR
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Re: thorens td160 mk2 gira al contrario help
Accidenti! Proprio oggi ho comprato il Sidol per lucidare una vecchia bicicletta cromata!raffycast87 ha scritto:sidol ovatta e olio di gomitomorgana90 ha scritto:qualcuno sa come lucidare il coperchio?
Che funzionasse sulla plastica non ci avrei mai pensato! ... GRAZIE!
avevo preparato tutto per fare stasera le fotografie al braccio di un Thorensmorgana90 ha scritto:VALTERRRRRR
ma poi non ho avuto tempo, potrò farle domani sera.
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
il problema non erano le foto, ma che dovevo mettere a un mio TD147 una conchiglia tipo II,
ed eccolo qui:

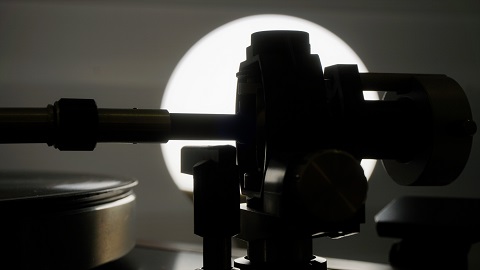

ho regolato l'altezza del braccio per portarlo perfettamente orizzontale al disco in fase di letttura
(nella foto sembra un po' impreciso, ma non lo è)
questo è lo spazio tra braccio e levetta quando il braccio è in lettura e la levetta è abbassata
(forse saranno 2 millimetri)
sollevando la levetta la mia puntina si solleva di così

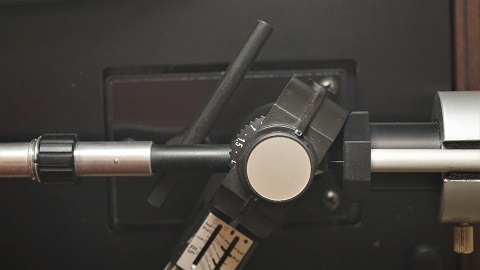

ricordati di orientare la levetta parallela al cerchio esterno dell'articolazione
ammetto che ho ottenuto questa regolazione avvitando la levetta quasi al limite,
forse ho un altro millimetro di margine, ma non di più,
occorre considerare però che ogni millimetro solleva la puntina di almeno 6.
Ultima cosa:
lo sai o sai immaginarti a cosa serve la rondella a cuneo di mezzo?
ed eccolo qui:
ho regolato l'altezza del braccio per portarlo perfettamente orizzontale al disco in fase di letttura
(nella foto sembra un po' impreciso, ma non lo è)
questo è lo spazio tra braccio e levetta quando il braccio è in lettura e la levetta è abbassata
(forse saranno 2 millimetri)
sollevando la levetta la mia puntina si solleva di così
ricordati di orientare la levetta parallela al cerchio esterno dell'articolazione
ammetto che ho ottenuto questa regolazione avvitando la levetta quasi al limite,
forse ho un altro millimetro di margine, ma non di più,
occorre considerare però che ogni millimetro solleva la puntina di almeno 6.
Ultima cosa:
lo sai o sai immaginarti a cosa serve la rondella a cuneo di mezzo?
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7918
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: thorens td160 mk2 gira al contrario help
Ultima cosa:
lo sai o sai immaginarti a cosa serve la rondella a cuneo di mezzo?
credo per orientare meglio le molle.
lo sai o sai immaginarti a cosa serve la rondella a cuneo di mezzo?
credo per orientare meglio le molle.
morgana90- Affezionato
- Data d'iscrizione : 18.03.21
Numero di messaggi : 186
Provincia : castel gandolfo
Impianto : thorens- jvc
Pagina 2 di 4 • 1, 2, 3, 4
Argomenti simili
» Thorens td160 turbo
» Piatto Thorens TD 125 MK2. Motore non gira regolarmente. Alcune volte gira al contrario
» Thorens td160 motore gira ma non il disco
» Thorens td160: come ripristinarlo
» motore thorens td160 mk1
» Piatto Thorens TD 125 MK2. Motore non gira regolarmente. Alcune volte gira al contrario
» Thorens td160 motore gira ma non il disco
» Thorens td160: come ripristinarlo
» motore thorens td160 mk1
Pagina 2 di 4
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 11:55 Da Fabix
» Curiosando su AliExpress mi sono imbattuto........
Oggi alle 9:47 Da Chardonnay
» Problema audio tv
Ieri alle 22:56 Da mattia9210
» lenco l 75
Ieri alle 18:53 Da Quaiozi!
» lenco l 75
Ieri alle 18:47 Da Quaiozi!
» thorens td 145 mkII help
Ieri alle 17:41 Da morgana90
» TD 160 MOTORE
Ieri alle 12:16 Da philball1959
» Klipsch La Scala AL-3 crossover originali
Ieri alle 7:39 Da audiophile.1963
» Amplificatore Audiodesign AG6 per chitarra acustica.
Mer 6 Nov 2024 - 6:21 Da Skywalker_64
» Streaming - Qualità Radio online
Mar 5 Nov 2024 - 22:29 Da novembrino
» È morto Quincy Jones, il leggendario musicista e produttore aveva 91 anni
Mar 5 Nov 2024 - 16:29 Da ste-65
» consiglio acquisto impianto usato CAV AUDIO
Mar 5 Nov 2024 - 1:09 Da Sasasalvo
» Che musica ascoltate in questo momento?
Lun 4 Nov 2024 - 18:35 Da mauretto
» Il peggior componente che abbiamo mai acquistato
Lun 4 Nov 2024 - 17:11 Da arthur dent
» Quale ampli per sostituire Rega Brio r
Lun 4 Nov 2024 - 8:31 Da Marco Ravich
» KEF R3 META
Sab 2 Nov 2024 - 22:28 Da ste-65
» jbl Radiance 121 VX
Sab 2 Nov 2024 - 21:21 Da nino_cento
» Fosco Marain, Stefano Bollani e Massimo Altomare - Gnòsi delle Fànfole (2007)
Sab 2 Nov 2024 - 16:47 Da mauz
» Nuovo Eversolo DMP A-10
Gio 31 Ott 2024 - 10:23 Da giucam61
» Switch - Preamp
Mer 30 Ott 2024 - 22:15 Da Federico01
» sl pg460a non legge piu i cd .. e altri quesiti.
Mer 30 Ott 2024 - 11:25 Da fileo
» L' angolo di novembrino
Mar 29 Ott 2024 - 22:42 Da novembrino
» Foobar 2000 visualizzare elenco random
Mar 29 Ott 2024 - 14:47 Da arthur dent
» Buchardt Audio E50 (in preordine)
Mar 29 Ott 2024 - 8:48 Da Chardonnay
» Loxjie A40 vs "alternativa"
Lun 28 Ott 2024 - 0:16 Da erik42788088
» Troppi morsetti
Dom 27 Ott 2024 - 21:23 Da arthur dent
» Sony nw-a45 - cavo di registrazione
Sab 26 Ott 2024 - 16:41 Da chris75
» Consigli Yamaha m2 + pre amp c4
Sab 26 Ott 2024 - 14:41 Da Gio_992
» Nad 3020i ai possessori ed ex
Sab 26 Ott 2024 - 10:58 Da giucam61
» Lista Diffusori Monitor
Ven 25 Ott 2024 - 23:39 Da marcando
