Il più grande subwoofer a doppia tromba del mondo!

Da Dynamic Range Mar 3 Gen 2023 - 19:16

Si trova a Varese, costruito da Roberto Delle Curti.

LINK: http://www.royaldevice.com/sala-audio-royaldevice.html

"Royal Device ha sviluppato e ha realizzato una sala privata AUDIO/VIDEO per ascolto di musica e per Home Theater che contiene i due più grandi subwoofer a tromba in muratura del mondo.
Le dimensioni della sala AUDIO sono 6.95 x 8.70 metri.
Le trombe dei SUBWOOFER sono costruite sotto il pavimento ed hanno una profondita’ di 1 metro. Ogni tromba e’ pilotata da 8 WOOFER da 47 cm per un totale di 16 WOOFER.
Efficienza totale 110 dB/1W/1m. Ogni woofer sopporta una potenza di 400 Watt per un totale di 6400 watt elettrici. La potenza massima che arriva ai woofer durante i passaggi musicali piu’ elevati, misurata all’oscilloscopio e’ di circa 60 watt per canale.
Il livello sonoro indistorto ottenibile e’ molto maggiore di quello ascoltabile in qualsiasi concerto dal vivo, dove il set-up non e’ mai comunque come da master CD o LP dove le performance sono realizzate in studio.
Ogni tromba ha una lunghezza di 9.5 metri ed una bocca d’uscita di 2,2 metri quadrati e riproducono frequenze da 5 Hertz in su a piena potenza. La bocca di uscita non e’ quella visibile sul pavimento, ma devono essere considerati pure i pannelli laterali che fanno da guida d’onda, piu’ i convogliatori a soffitto. La tromba e’ calcolata con i muri laterali per la meta’ della lunghezza d’onda di 11 Hz dai woofer al punto di ascolto."

Il più grande subwoofer a doppia tromba del mondo! LA-REPUBBLICA

Il più grande subwoofer a doppia tromba del mondo! LA-REPUBBLICA

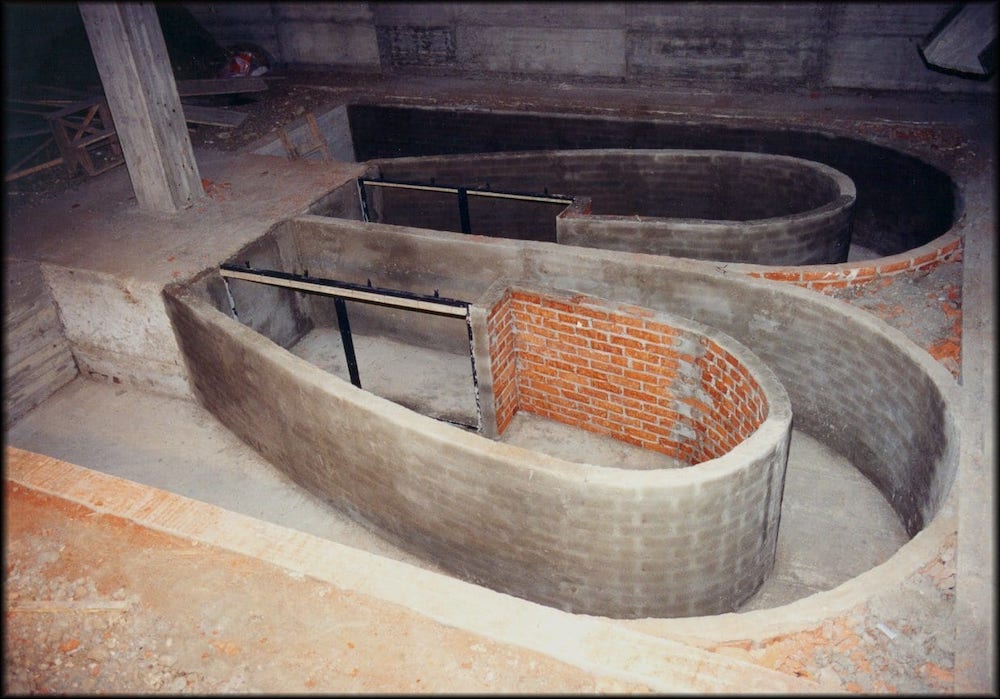

Il più grande subwoofer a doppia tromba del mondo! Subwoofer-5

Il più grande subwoofer a doppia tromba del mondo! LEGANERD-031876

Pensate a essere dentro la gola della tromba mentre è in funzione... morte certa Laughing

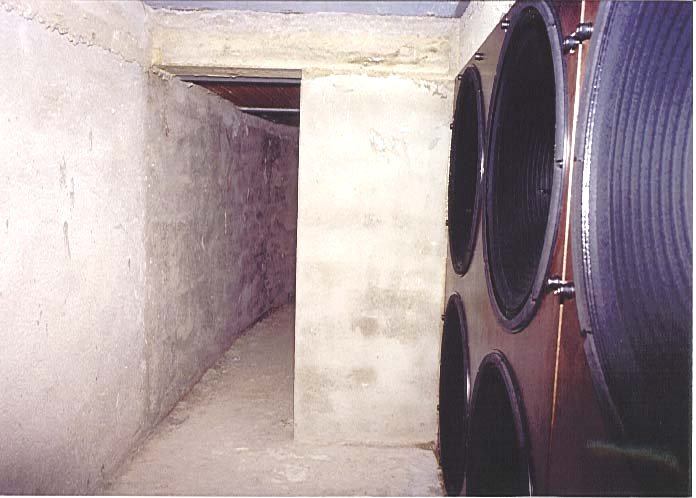

Il più grande subwoofer a doppia tromba del mondo! 18acompch

Da giucam61 Mar 3 Gen 2023 - 19:23

È una realizzazione di parecchi anni fa, per me una follia, una delle tante del mondo audiofilo

Da Dynamic Range Mar 3 Gen 2023 - 19:32

Si è veramente estremo ma dev'essere qualcosa di sconvolgente l'ascolto. Mi è capitato di ascoltare subwoofer Cerwin-Vega 18" caricati a tromba è i bassi mi entravano dentro lo stomaco. Questo che scende a 5 Hertz non oso immaginare. Il più grande subwoofer a doppia tromba del mondo! 1f605

Il più grande subwoofer a doppia tromba del mondo! 1f605

Il più grande subwoofer a doppia tromba del mondo! 1f602

Da AleD Mar 3 Gen 2023 - 21:11

Orpole, sono andato a leggere un po' a partire dal link, ma dire che il tipo è fuori come un balcone è mooooolto riduttivo... Laughing

Intendo per la "teoria" che c'è dietro, altro che le supercazzole!

Da Dynamic Range Mar 3 Gen 2023 - 21:28

Ahaha è vero, soprattutto riguardo gli amplificatori, sorgenti, ecc. si va sull'esoterico. Ma riguardo il discorso di progettazione del solo subwoofer ha semplicemente applicato la fisica di progettazione di qualunque subwoofer caricato a tromba, solo a livello gigante! Il più grande subwoofer a doppia tromba del mondo! 1f603

Il più grande subwoofer a doppia tromba del mondo! 1f603

Da TRIPLALLOSCADERE Mer 4 Gen 2023 - 0:14

Dynamic Range ha scritto:Si è veramente estremo ma dev'essere qualcosa di sconvolgente l'ascolto. Mi è capitato di ascoltare subwoofer Cerwin-Vega 18" caricati a tromba è i bassi mi entravano dentro lo stomaco. Questo che scende a 5 Hertz non oso immaginare.

A 5 Hz arrivano gli elefanti maschi in amore...
Se non spaccano tutto loro perchè non trovano la femmina arriva comunque il vicino con la mazza da 5 kg perchè si sono aperte crepe in salotto e la tv è cascata per terra...

Da Quaiozi! Mer 4 Gen 2023 - 7:40

In tutti i campi, c'è sempre qualcuno che esagera, giusto per dire "io l'ho fatto".
Serve a qualcosa?
La gamma teorica udibile va da 20 a 20khz, quella "pratica" da 30 a 17khz (e sono stato abbondante)
Che te ne fai di un sistema che scende a 5 hz, quando sotto i 30 ci sono solo spurie e risonanze (non udibili) ma che sporcano il resto del segnale?
Come quelli che mettono i super tweeter per arrivare a 40 khz dove sopra i 17 khz c'è solo rumore che sentono i pipistrelli....

Da root Mer 4 Gen 2023 - 8:05

Quaiozi! ha scritto:In tutti i campi, c'è sempre qualcuno che esagera, giusto per dire "io l'ho fatto".
Serve a qualcosa?
La gamma teorica udibile va da 20 a 20khz, quella "pratica" da 30 a 17khz (e sono stato abbondante)
Che te ne fai di un sistema che scende a 5 hz, quando sotto i 30 ci sono solo spurie e risonanze (non udibili) ma che sporcano il resto del segnale?
Come quelli che mettono i super tweeter per arrivare a 40 khz dove sopra i 17 khz c'è solo rumore che sentono i pipistrelli....

Meno male...qualcuno che ha ancora un po' di ragione...

Un progetto del genere non credo sia stato pensato per la fedeltà di riproduzione, ma magari il tizio che lo ha fatto è uno che per mestiere fa i traslochi... Hehe

Da philball1959 Mer 4 Gen 2023 - 11:20

Quaiozi! ha scritto:In tutti i campi, c'è sempre qualcuno che esagera, giusto per dire "io l'ho fatto".
Serve a qualcosa?
La gamma teorica udibile va da 20 a 20khz, quella "pratica" da 30 a 17khz (e sono stato abbondante)
Che te ne fai di un sistema che scende a 5 hz, quando sotto i 30 ci sono solo spurie e risonanze (non udibili) ma che sporcano il resto del segnale?
Come quelli che mettono i super tweeter per arrivare a 40 khz dove sopra i 17 khz c'è solo rumore che sentono i pipistrelli....

Quindi a questo punto la domanda è perché?

Da root Mer 4 Gen 2023 - 11:25

philball1959 ha scritto:
Quaiozi! ha scritto:In tutti i campi, c'è sempre qualcuno che esagera, giusto per dire "io l'ho fatto".
Serve a qualcosa?
La gamma teorica udibile va da 20 a 20khz, quella "pratica" da 30 a 17khz (e sono stato abbondante)
Che te ne fai di un sistema che scende a 5 hz, quando sotto i 30 ci sono solo spurie e risonanze (non udibili) ma che sporcano il resto del segnale?
Come quelli che mettono i super tweeter per arrivare a 40 khz dove sopra i 17 khz c'è solo rumore che sentono i pipistrelli....

Quindi a questo punto la domanda è perché?

Perchè cimentarsi in un progetto del genere? Questa è la domanda?

Mah...bisognerebbe chiederlo a lui, forse amante dei bassi profondi a livelli da lesione del timpano, magari nel sistema HT appassionato di film d'azione per cui vuole far vibrare la poltrona quando ci sono le esplosioni....vallo a capire

Da philball1959 Mer 4 Gen 2023 - 11:34

root ha scritto:Perché cimentarsi in un progetto del genere? Questa è la domanda?

Mah...bisognerebbe chiederlo a lui, forse amante dei bassi profondi a livelli da lesione del timpano, magari nel sistema HT appassionato di film d'azione per cui vuole far vibrare la poltrona quando ci sono le esplosioni....vallo a capire

Va tutto benissimo, siamo in un paese libero e se utilizza risorse personali senza creare problemi ai vicini può fare quel che vuole per quel che mi riguarda, ma uscire dalla soglia dell'udibile che senso ha, solo per dire "Io ce l'ho più grosso"?

Non sono esperto del ramo ma sono certo che esistano vibratori più economici

Mah ...

Da root Mer 4 Gen 2023 - 11:41

philball1959 ha scritto:
root ha scritto:Perché cimentarsi in un progetto del genere? Questa è la domanda?

Mah...bisognerebbe chiederlo a lui, forse amante dei bassi profondi a livelli da lesione del timpano, magari nel sistema HT appassionato di film d'azione per cui vuole far vibrare la poltrona quando ci sono le esplosioni....vallo a capire

Va tutto benissimo, siamo in un paese libero e se utilizza risorse personali senza creare problemi ai vicini può fare quel che vuole per quel che mi riguarda, ma uscire dalla soglia dell'udibile che senso ha, solo per dire "Io ce l'ho più grosso"?

Non sono esperto del ramo ma sono certo che esistano vibratori più economici

Mah ...

ma per vibratori intendi dei "self godeur"?? Laughing

Comunque anche per me ognuno è libero di spendere i soldi come meglio crede, a volte anche "buttarli", basta che non lede libertà e tranquillità altrui

Andare così oltre la soglia udibile non serve a nulla, anzi può dar fastidio ad altri esseri viventi che non si fermano ai 20-20K

Da philball1959 Mer 4 Gen 2023 - 11:51

root ha scritto: ma per vibratori intendi dei "self godeur"??

Chi può dirlo ..... Il più grande subwoofer a doppia tromba del mondo! 1f607

root ha scritto:Comunque anche per me ognuno è libero di spendere i soldi come meglio crede, a volte anche "buttarli", basta che non lede libertà e tranquillità altrui

Andare così oltre la soglia udibile non serve a nulla, anzi può dar fastidio ad altri esseri viventi che non si fermano ai 20-20K

Infatti l'altra cosa a cui stavo pensando era proprio questa, siamo sicuri che un'emissione del genere non crei disturbo a qualche altro animale con un campo dell'udibile più ampio?

Un po' come, se la notizia verrà confermata, i poveri delfini uccisi dai sonar delle navi russe nel mar nero.

Da Dynamic Range Mer 4 Gen 2023 - 11:57

TRIPLALLOSCADERE ha scritto:
A 5 Hz arrivano gli elefanti maschi in amore...
Se non spaccano tutto loro perchè non trovano la femmina arriva comunque il vicino con la mazza da 5 kg perchè si sono aperte crepe in salotto e la tv è cascata per terra...

Ahahah mi hai fatto morire! Il più grande subwoofer a doppia tromba del mondo! 1f602

Non penso abbia vicini, credo sia una villetta o uno stabile a parte in campagna a piano terra, se guardi le foto dal link si vedono le quattro pareti in cemento armato. Non è di certo un appartamento di città.

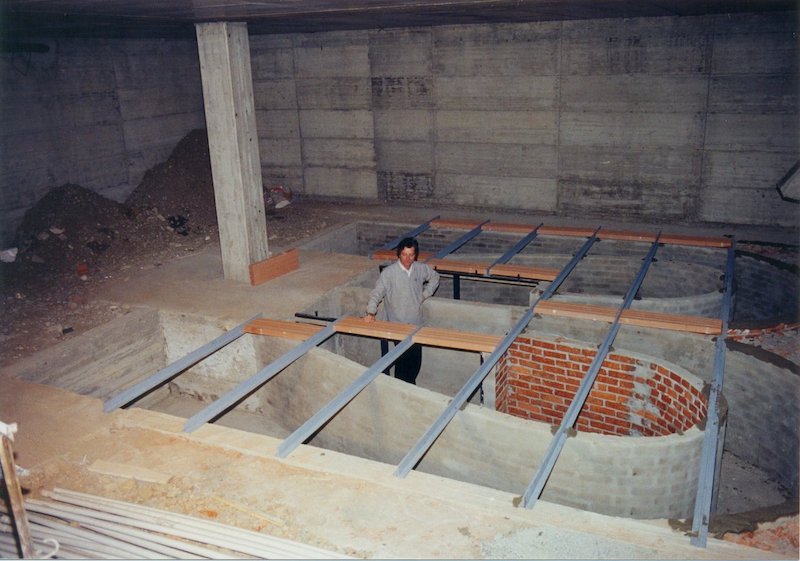

Il più grande subwoofer a doppia tromba del mondo! Covering-the-top21

Il più grande subwoofer a doppia tromba del mondo! Covering-the-top21

philball1959 ha scritto:
Va tutto benissimo, siamo in un paese libero e se utilizza risorse personali senza creare problemi ai vicini può fare quel che vuole per quel che mi riguarda, ma uscire dalla soglia dell'udibile che senso ha, solo per dire "Io ce l'ho più grosso"?

I bassi sotto i 20 Hz li senti con il corpo, così come è nella realtà. E così come non ti puoi permettere di riprodurli in un appartamento di un palazzo se no i vicini ti uccidono. Ha ricreato una esperienza sensoriale.

Da saltonm73 Mer 4 Gen 2023 - 16:06

ci sono abbastanza amanti entusiasti a cui piacciono sentire i bassi profondi (come alcuni miei amici ) nei film, nei giochi d'azione, e
concerti per loro e uno spettacolo.

Ma nel campo dei sistemi home HiFi e cinema, c'è chi vogliono far vibrare anche poltrone e divani in caso di esplosioni,
per questo poi
ci sono altri metodi i cosiddetti
(body shaker Transducer)
Basso trasduttore sonoro a struttura portante per home hi-fi/cinema e anche in auto, che vengono fissati alla poltrona, al divano o al sedile dell' auto.

https://reckhorn.com/bass-shaker/bs-200i-bass-shaker/koerperschallwandler-4-x-g-44?c=110
Non solo, ma anche nelle aree tecniche e mediche, si trovano questi tipi di trasduttore sonoro, per utilizzare gli infrasuoni.

Nel mio impianto, i due subwoofer da 15 pollici (dipolo H) le basse frequenze
sono limitati da me a 25-30 Hz.

Per altri qui, ci sono altre trombe da vedere
https://www.flickr.com/photos/_hb/albums/72157709433971566/with/48199836591/

Da Dynamic Range Mer 4 Gen 2023 - 16:32

Grazie del post saltonm73, un sacco di informazioni interessanti!

Da Quaiozi! Mer 4 Gen 2023 - 23:08

dynamic range ha scritto:I bassi sotto i 20 Hz li senti con il corpo, così come è nella realtà. E così come non ti puoi permettere di riprodurli in un appartamento di un palazzo se no i vicini ti uccidono. Ha ricreato una esperienza sensoriale.

Che non è proprio una sensazione piacevole, ricorda tanto quella del terremoto Orrified

Da Zio Mer 4 Gen 2023 - 23:10

saltonm73 ha scritto:Nel mio impianto, i due subwoofer da 15 pollici (dipolo H) le basse frequenze
sono limitati da me a 25-30 Hz.

Anche i miei dipolo H da 15" sono tagliati con pendenza 48db/ottava a 28Hz: io ascolto per 90% musica, e pochi film.
Sotto i 28Hz mangiano un sacco di potenza e fanno solo vibrare il divano, per questo li ho tagliati.

Da TRIPLALLOSCADERE Gio 5 Gen 2023 - 0:49

Senza contare le vibrazioni di vetri, armadi, pareti sottili, eccetera che disturbano l'ascolto. Bisogna intervenire su tutte queste cose...
Comunque, a parte la musica elettronica, solo alcuni organi emettono il do di prima ottava a 16 Hz. Tutti gli altri strumenti scendono al massimo appena sotto i 30. Quindi avere certi sistemi mi sembra inutile per fare musica "naturale".
Per l'effettistica, vabbè...

Da TheNemesis Gio 5 Gen 2023 - 0:56

TRIPLALLOSCADERE ha scritto:Senza contare le vibrazioni di vetri, armadi, pareti sottili, eccetera che disturbano l'ascolto. Bisogna intervenire su tutte queste cose...
Comunque, a parte la musica elettronica, solo alcuni organi emettono il do di prima ottava a 16 Hz. Tutti gli altri strumenti scendono al massimo appena sotto i 30. Quindi avere certi sistemi mi sembra inutile per fare musica "naturale".
Per l'effettistica, vabbè...

Concordo, andare sotto i 20 hz è un'esercitazione di stile tecnologico, ma nulla aggiunge all'ascolto Hi Fi

Da Dynamic Range Gio 5 Gen 2023 - 9:03

Ma l'utilizzo principale penso sia l'Home Theater con i film. Dalle foto del link si vede che il tipo ha installato un proiettore video sopra il divano. E ha insonorizzato tutta la stanza, non ha problemi di vibrazioni.

Da Quaiozi! Gio 5 Gen 2023 - 11:12

Per me gli si infiammano le emorroidi se guarda la battaglia in "Il ritorno dello jedi" Laughing

Da philball1959 Gio 5 Gen 2023 - 11:29

Quaiozi! ha scritto:Per me gli si infiammano le emorroidi se guarda la battaglia in "Il ritorno dello jedi"

Il più grande subwoofer a doppia tromba del mondo! 1f606

Da Dynamic Range Gio 5 Gen 2023 - 13:59

Ahahaha

Da Dynamic Range Ven 6 Gen 2023 - 12:41

Questo articolo rende giustizia alla realizzazione di questo impianto e risponde alle tante domande "a cosa serve?".
Ecco a cosa serve Il più grande subwoofer a doppia tromba del mondo! 1f604
