Tweaking di Marantz CD4000, CD5000, Philips CD753

+11
Philipe
Flightangel
maurizio3929
poeta_m1
Smanetton
masmau
diechirico
madqwerty
x84andrea
porfido
florin
15 partecipanti

Pagina 3 di 3 Precedente  1, 2, 3

Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da megno Lun 2 Apr 2012 - 0:25

Figurati ! Al massimo sono io che mi scuso poichè al minimo dubbio mi fermo e chiedo , per il resto solo ringraziamenti , ora posso operare, tutto molto chiaro, e nessuna possibilita' di errore Very Happy faccio lista della spesa e procedo non appena ne avro' il tempo ; Grazie Ancora !

megno
Novizio
Novizio

Data d'iscrizione : 31.05.11
Numero di messaggi : 19
Località : varese
Impianto : chario Syntar 200, syntar dialogue , Fenice 20 ,thorens 166mkV, pre phono cambridge azur 540p, maranz cd 4000 , Yamaha dsp-a2 , jm-lab profile 7, infinity reference 200 mk2

Torna in alto Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da navy35 Sab 13 Ott 2012 - 14:28

Ciao Florin,...

sono arrivato a leggere questo post perche ho un marantz cd 6000, ed anche io non noto grandi differenze collegandolo in digitale ad un v-dac 2

ti allego il pdf degli schemi, se magari puoi darci un occhiata....io di elettronica non ci capisco nulla Smile


https://docs.google.com/open?id=0B21IRb__IXTldDVHeDBjNWlQeGs
navy35
navy35
Appassionato
Appassionato

Data d'iscrizione : 29.01.12
Numero di messaggi : 284
Località : Vicenza
Impianto : Marantz CD 6000
Rotel RA-1520
MUSE M15
Monitor Audio RX6

Torna in alto Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da florin Sab 13 Ott 2012 - 15:10

navy35 ha scritto:Ciao Florin,...

sono arrivato a leggere questo post perche ho un marantz cd 6000, ed anche io non noto grandi differenze collegandolo in digitale ad un v-dac 2

ti allego il pdf degli schemi, se magari puoi darci un occhiata....io di elettronica non ci capisco nulla Smile


https://docs.google.com/open?id=0B21IRb__IXTldDVHeDBjNWlQeGs

Purtroppo gli schemi sono molto piccoli e non ci vedo,se non ti intendi di elettronica è meglio lasciar perdere.
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da Mino90 Mer 22 Lug 2020 - 9:51

Ciao ragazzi...buongiorno. Mi chiamo Mino e sono nuovo del forum. Colgo l'occasione per presentarmi. Scrivo dalla provincia di Taranto. Sono entrato in possesso di un marantz cd5000 che per la qualita costruirtiva esterna(peserà 2kg scarsi🤣) ha sorpreso in positivo tutte le mie aspettative. Poi leggendo nel web ho intuito che forse per 30euro che l ho pagato ho fatto un grande grande affare. Siccome sono uno smanettone mi sono imbattuto in questa pagina web e sono rimasto a leggere tutta la notte le modifiche che avete apportato a questo lettore. Rispolvero questa discussione se qualcuno sarebbe così gentile da indicarmi meglio sul mio 5000 cosa poter fare dato che leggermente diverso sia dal 4000 del gentile utante che ha senza invidia divulgato le modifiche che dal 5000 postato dall'altro ragazzo. Se riesco posto una foto del mio. Buona giornata a tutti. Siete un bel gruppo

Mino90
Novizio
Novizio

Data d'iscrizione : 22.07.20
Numero di messaggi : 11
Provincia : Roccaforzata
Impianto : (non specificato)

Torna in alto Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da Mino90 Mer 22 Lug 2020 - 10:39

Le modifiche sono piuttostò semplici...guardando meglio cambia la disposizione di qualche componente e c'è qualche condensatore in più ma niente diffetenze sostanziali. L'unica intippo che incontro nel cd5000 sono i cap intorno al regolatore di tensione. Dove nel 4000mila dell'utente florin ve ne era solo uno ed è stato aggiunto un secondo da 470micro. Mentre nel 5000 in quel punto abbiamo gia 4 cap da 47micro. Come procedo qui? Se riesco ad aggiungere le foto dovrebbe essere molto piu semplice...

Mino90
Novizio
Novizio

Data d'iscrizione : 22.07.20
Numero di messaggi : 11
Provincia : Roccaforzata
Impianto : (non specificato)

Torna in alto Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da Mino90 Mer 22 Lug 2020 - 11:08

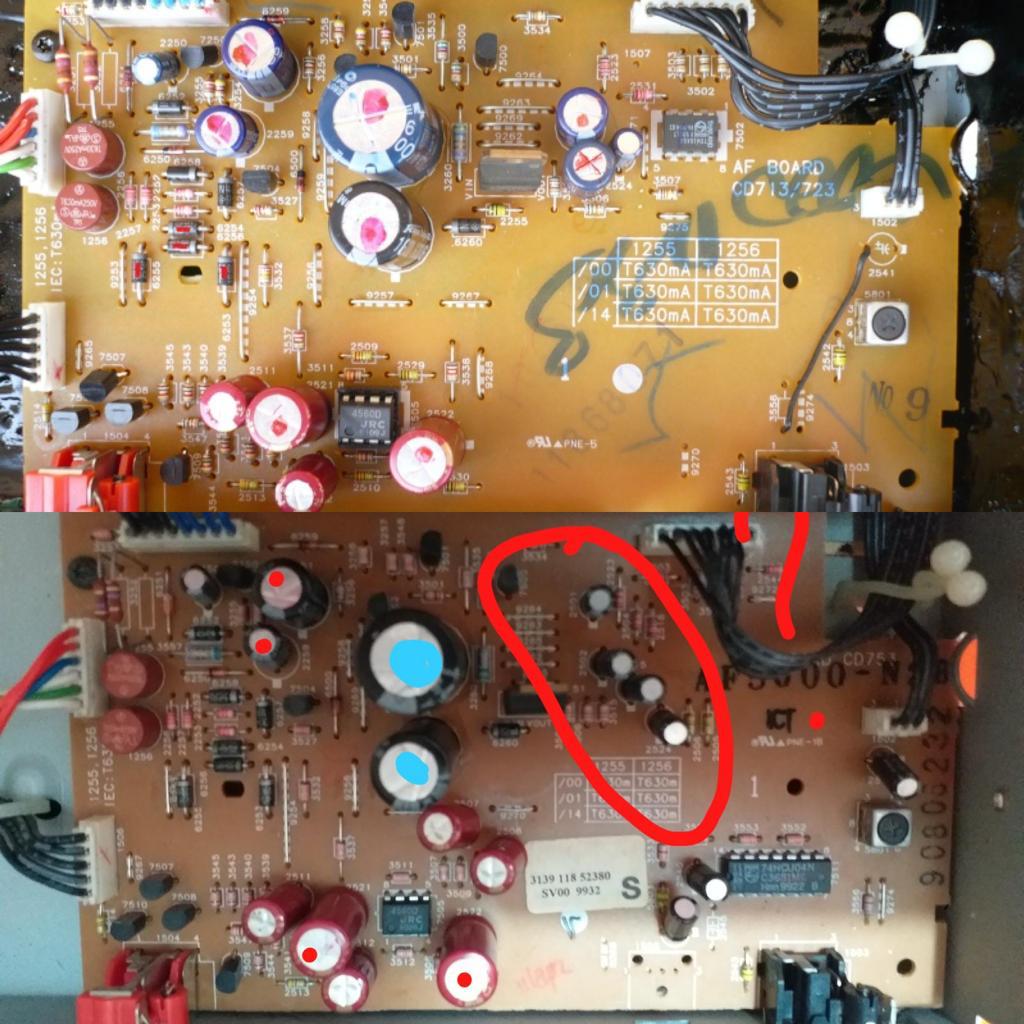

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Img-2011 i cap con i segni rossi e celesti sono quelli da bypassare...fin qui ci siamo. I 4 piccoli cerchiati vicino al regolatore di tensione invece? Scusate se non riesco a ridimensionare la foto bisognerà aprirla per vederla per intero. Ps. Ho dimenticato di segnare i 4 diodi ma la posizione è identica non posso sbagliare lì.

Mino90
Novizio
Novizio

Data d'iscrizione : 22.07.20
Numero di messaggi : 11
Provincia : Roccaforzata
Impianto : (non specificato)

Torna in alto Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da Mino90 Mer 22 Lug 2020 - 11:46

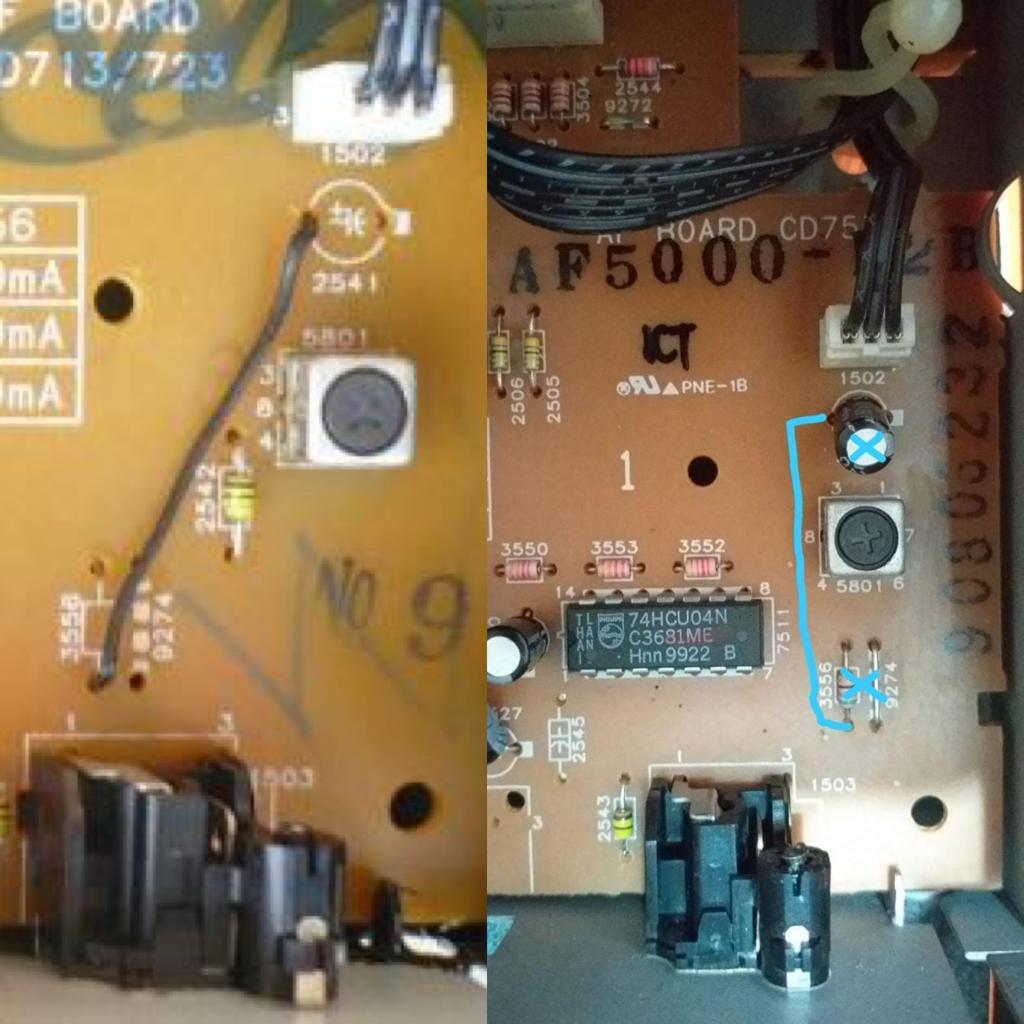

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Img-2012
Qui cambia la disposizione ma direi niente di che...c'è un integrato in più ma non credo questi comporti problemi alla modifica.Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Img-2013
Ed anche qui ci dovei essere....mi date conferma? Inoltre ero curioso di sapere con cosa di migliore potrei cambiare il clock di precisione. Ed usando quasi sempre uscite analogiche pensavo anche ad un semplice circuitino per avere una valvola in uscita...qualche schemino di pre facile facile per una single ended? O meglio un pushpull? Lo spazio c'è e diciamo che da quanto ho capito vale la pena investire qualcosina su questo lettore. Legge tutto come un cannone. Accetto consigli validi spero di non aver posto troppi quesiti appena arrivato. Mi piace condividere. Saluti un abbraccio virtuale a tutti. Mino

Mino90
Novizio
Novizio

Data d'iscrizione : 22.07.20
Numero di messaggi : 11
Provincia : Roccaforzata
Impianto : (non specificato)

Torna in alto Andare in basso

Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 Empty Re: Tweaking di Marantz CD4000, CD5000, Philips CD753

Messaggio Da Mino90 Gio 30 Lug 2020 - 14:20

florin ha scritto:Tweaking di Marantz CD4000, CD5000, Philips CD753 - Pagina 3 P1010410
Nella foto,i condensatori elettrolitici macchiati di rosso saranno bypassati con poliestere da 0,1uF/63V.Il condensatore con una ''X'' sopra,non esisteva,l'ho messo in uscita dello 7805,ha un valore da 470uF/16V bypassato con 0,1uf/63V.
I diodi segnati di rosso saranno bypassati con poliestere da 22nF/63V(47nF). Questi diodi 1N4003 si possono sostituire con diodi veloci(io non l'ho fatto perché non li avevo),ma attenzione,i reofori sono piegati e le piste saltano facilmente,se non siete bravi col saldatore,lasciate perdere.
Signor Florin può spiegarmi se i diodi vanno bypassati con 22nf 63v o 47nf 63? Inoltre il cap da 470uf 16v dovrei comunque aggiungerlo nonostante ce ne siano già 4 piccoli in quel punto sul mio cd5000 o bypasso solamente quelli gia messi su con 0.1micro?? Può dare un occhiate alle foto prima che proceda se tutto corretto? Inoltre vorrei chiederle se mi consiglia anche un upgrade dell'integrato 4560 magari montando uno zoccoletto(vedo nel suo lei l'ha già messo) per provare ne5532o op275 burr brown? Per i condensatori di bypass siccome dovrei acquistarli vifa mkt van bene? Potrei anche prendere i polipropilene ma forse la differenza sarebbe minima. Vado di poliestere?

Mino90
Novizio
Novizio

Data d'iscrizione : 22.07.20
Numero di messaggi : 11
Provincia : Roccaforzata
Impianto : (non specificato)

Torna in alto Andare in basso
