Sostituzione Operazionale

Da Michele Mer 29 Ott 2008 - 2:52

Ho comprato da qualche giorno il Pro DAC 707 e constatato il suo carattere brillantino, sarei orientato a cambiargli l'operazionale, per il momento con un NE5532p che a detta di Maurarte dovrebbe avere un suono più caldo e poi (sto aspettando che arrivi) con un LM4562NA.
Qui vengono le domande:
Il vecchio operazionale è saldato alla basetta, per toglierlo basta riscaldarlo con il saldatore e tirarlo con una pinzetta?
E' una porcata? Accetto consigli . Idea

Devo montare la basetta per l'operazionale nuovo, quest'ultima ha un verso? Se si come mi devo regolare?
So che l'operazionale ha un verso e va rispettato altrimenti si brucia, cosa bisogna guardare per individuarne il verso?
Forse basta riposizionare il nuovo operazionale rispettanto lo stesso verso della scritta che si trova sù di esso?

Scusate le tante domande forse anche idiote ma sono un neofita Embarassed

La voglia di mettere le mani al saldatore me l'avete fatta venire voi......!!!!! Razz

Un grazie in anticipo a tutti!!!
Ciao Michele

Da MaurArte Mer 29 Ott 2008 - 7:46

Ciao
Ma l'operazionale non è in SMD? Puoi mandare una foto dell interno del DAC? Ho il DAC707 rev.2.0 e l'operazionale non c'è mi piacerebbe sapere se la basetta è la stessa.

Da Dreamflyer Mer 29 Ott 2008 - 9:10

Ciao, questo è il mio DAC707 che ho modificato,

Prima:
Sostituzione Operazionale Img_3010

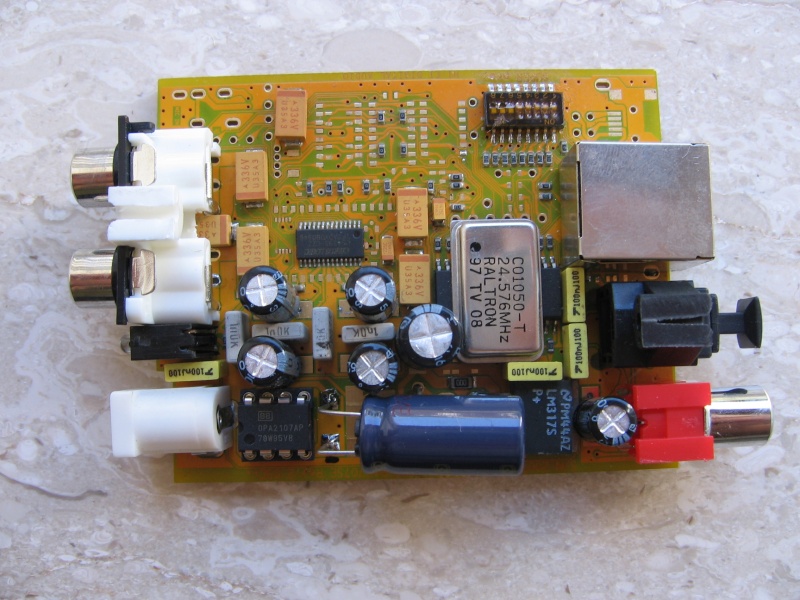

Dopo:

Per smontare l'operazionale ho scaldato i piedini dell'integrato e poi l'ho sollevato con un piccolo cacciavite ed una pinzetta. Poi verifica che non restino residui di stagno sul pcb che facciano corto tra un piedino e l'altro.
Ti serve uno zoccolo per integrati DIP4 e lo devi saldare, la mia basetta era già predisposta per inserire questo, il verso dello zoccolo non è importante , ma il verso dell'operazionale è importante il pin 1 lo riconosci da un pallino nell'angolo , nalla mia foto lo vedi in basso a sinistra del'operazionale .
Se il pcb lo vedi uguale identico al mio lo poi montare come lo vedi in foto.
Io ho sotituito anche il condensatore vicino all'operazionale (con uno di uguali caratteristiche) solo per metterlo in orrizontale e fare più spazio per l'operazionale.
Spero di esserti stato di aiuto, se ti servono altre info sono a diposizione Wink

Ciao
Marco

Da Michele Mer 29 Ott 2008 - 11:54

Spero di esserti stato di aiuto, se ti servono altre info sono a diposizione Wink

Ciao
Marco[/quote]

Ragazzi siete semplicemente fantastici..........grazie, grazie,grazie!!!! Wink

La basetta (per Maurarte) è esattamente come quella che Marco ha pubblicato.

Domandina: Quale temperatura devo scegliere per fare le nuove saldature?
Scusami Marco ma le tue risposte sono così esaurienti che non ho resistiti Embarassed

Ciao Michele

P.s.
Questo DAC, visto anche il costo, credo che meriti più attenzione!!!

Da Dreamflyer Mer 29 Ott 2008 - 12:05

Michele ha scritto:
Domandina: Quale temperatura devo scegliere per fare le nuove saldature?

Ciao, io di solito sto sui 300/350 gradi, tieni presente che saldi lo zoccolo e poi ci metti l'operazionale, quindi non hai problemi di surriscaldamento dell'operazionele.

Da Michele Mer 29 Ott 2008 - 12:30

.....Questa sarà veramente l'ultima!!! Wink

Nell'altro post tu scrivi:Poi verifica che non restino residui di stagno sul pcb che facciano corto tra un piedino e l'altro.
Nel qual caso ci fossero dei residui come ci si comporta?

Spero che tutte queste domande da "pippa" possano servire ad altri principianti come me!!!

Ancora tante grazie

Michele

Da Dreamflyer Mer 29 Ott 2008 - 13:55

Michele ha scritto:.....Questa sarà veramente l'ultima!!!

Nell'altro post tu scrivi:Poi verifica che non restino residui di stagno sul pcb che facciano corto tra un piedino e l'altro.
Nel qual caso ci fossero dei residui come ci si comporta?

Spero che tutte queste domande da "pippa" possano servire ad altri principianti come me!!!

Ancora tante grazie

Michele

Non farti problemi chiedi pure quanto vuoi!!! Wink

Se ti rimangono residui tra una piazzola e l'altra li puoi togliere graffiando leggermente con una lamettea/taglierino/cacciavite oppure puoi riscaldare un po' con il saldatore in modo che lo stagno si rapprenda solo sulla piazzola, poi l'importante e che non si tocchino le piccole piazzole dove hai tolto l'operazionale smd quindi anche se rimane dello stagno non crea problemi.

Ciao
Marco

Da Michele Mer 29 Ott 2008 - 15:07

Operazione conclusa e il paziente sembra ancora vivo e questo per me è già un grande successo!!! Laughing

L'operazione non è stata proprio facile facile, vista la mia scarsa manualità e le saldature in miniature che c'erano da fare.
Un grosso GRAZIE sincero a Marco che con la sua disponibilità ha contribuito a rendere più fattibile un qualcosa che da solo non sarei riuscito a fare Wink

A buon rendere Michele

Da K8 Dom 9 Nov 2008 - 0:31

Domanda......che dice il manuale per l'alimentazione ext.?

Da Michele Dom 9 Nov 2008 - 0:40

K8 ha scritto:Domanda......che dice il manuale per l'alimentazione ext.?

Il piccoletto può essere alimentato da 7 a 24V.
L'alimentatore fornito di serie è di 24V e il piccoletto si scalda parecchio.
Io lo alimento con un alimentatore tipo ZG da 12V e le cose vanno meglio.
Ho letto in giro che alimentato con una batteria si ottiene il miglior risultato possibile, addirittura montando una resistenza in parellelo e abbassando il voltaggio a 9V.......non sono un tecnico e in queste cose ci capisco poco.....mah!!!!

Ciao Michele

Da K8 Dom 9 Nov 2008 - 11:10

Grazie Michele!! Wink

Da robertor Lun 10 Nov 2008 - 7:49

piccolo consiglio da neofita:
giá che hai il saldatore in mano, cambia anche quella serie di condensatori da pizzicagnolo che monta questo DAC.
con pochi euro di spesa hai un grande beneficio in termini di resa sonora.
elna cerafine, elna starget, nichicon muse(quelli verdi metallizzati), etc etc, non te ne pentirai, anzi.

Da Michele Lun 10 Nov 2008 - 11:28

robertor ha scritto:piccolo consiglio da neofita:
giá che hai il saldatore in mano, cambia anche quella serie di condensatori da pizzicagnolo che monta questo DAC.
con pochi euro di spesa hai un grande beneficio in termini di resa sonora.
elna cerafine, elna starget, nichicon muse(quelli verdi metallizzati), etc etc, non te ne pentirai, anzi.

Il problema è che sono totalmente ignorante in materia e di conseguenza non so nè cosa comprare (vedi marche di condensatori) nè cosa sostituire, altrimenti volentieri Wink

Mi ci vorrebbe qualcun che mi aiutasse a fare la spesa e che mi indicasse con una foto quali sono i condensatori da sostituire Embarassed

Grazie mille lo stesso Michele
