Re: fruscio fastidioso su DAC con DIR9001 - PCM1793

Da MaurArte 25th Ottobre 2010, 16:08

Fare un filtrino CLC con 4,7nF,10mH e 1,5nF (3 poli) caricato con 2k in uscita???

Da Vincenzo 25th Ottobre 2010, 16:32

MaurArte ha scritto:Fare un filtrino CLC con 4,7nF,10mH e 1,5nF (3 poli) caricato con 2k in uscita???

Tra Vout+ e Vout-? e poi in uscita cosa? buffer a inseguitore catodico? stadio che guadagna? Smile

Merci!

Da MaurArte 25th Ottobre 2010, 16:41

Vincenzo ha scritto:
MaurArte ha scritto:Fare un filtrino CLC con 4,7nF,10mH e 1,5nF (3 poli) caricato con 2k in uscita???
Tra Vout+ e Vout-? e poi in uscita cosa? buffer a inseguitore catodico? stadio che guadagna? Merci!

Doppio filtro uno tra Vout+ ed uno tra Vout-. Poi entra con il + sul Gate del Prefet e con il - nel Source prima della resistenza (togli la resistenza di carico del filtro).
Vedi un po che succede.
PS con le valvole stessa logica.
Se preferisci puoi usare un differenziale ma mi piace meno.

Da Vincenzo 26th Ottobre 2010, 10:05

MaurArte ha scritto:
Vincenzo ha scritto:
MaurArte ha scritto:Fare un filtrino CLC con 4,7nF,10mH e 1,5nF (3 poli) caricato con 2k in uscita???
Tra Vout+ e Vout-? e poi in uscita cosa? buffer a inseguitore catodico? stadio che guadagna? Merci!

Doppio filtro uno tra Vout+ ed uno tra Vout-. Poi entra con il + sul Gate del Prefet e con il - nel Source prima della resistenza (togli la resistenza di carico del filtro).
Vedi un po che succede.
PS con le valvole stessa logica.
Se preferisci puoi usare un differenziale ma mi piace meno.

Disegno uno schema con le valvole, così vediamo se ho capito tutto... GRAZIE DI I love you

Maurì

Da andreac 26th Ottobre 2010, 10:08

Vincenzo ha scritto:Grazie Andrea!

Figurati Vincenzo, grazie a te per l'impegno profuso

Da MaurArte 26th Ottobre 2010, 10:14

Codice:: Disegno uno schema con le valvole, così vediamo se ho capito tutto... GRAZIE Maurì

Vicè fanne anche uno con il Prefet se hai tempo.

Da Vincenzo 26th Ottobre 2010, 10:20

MaurArte ha scritto:
Codice:
Disegno uno schema con le valvole, così vediamo se ho capito tutto... GRAZIE Maurì

Vicè fanne anche uno con il Prefet se hai tempo.

Azzorrait! Smile

Da Vincenzo 26th Ottobre 2010, 20:16

Ho recuperato poco fa il ferro di Novarria che avevo da parte: come secondari ha 170V 50mA (e questo andrebbe bene per l'anodica di una Noval), due da 7V 0,4A (filamenti?) e uno da 12V 1A (dac). Che ne pensi, Maurizio? posso lavorarci attorno o lo metto da parte? ha pure le calotte...

Da MaurArte 26th Ottobre 2010, 20:44

Vincenzo ha scritto:Ho recuperato poco fa il ferro di Novarria che avevo da parte: come secondari ha 170V 50mA (e questo andrebbe bene per l'anodica di una Noval), due da 7V 0,4A (filamenti?) e uno da 12V 1A (dac). Che ne pensi, Maurizio? posso lavorarci attorno o lo metto da parte? ha pure le calotte...

Un srpp di ecc88 o ecc82 ci dovrebbe uscire fuori Smile

Da Vincenzo 28th Ottobre 2010, 11:12

Bene!

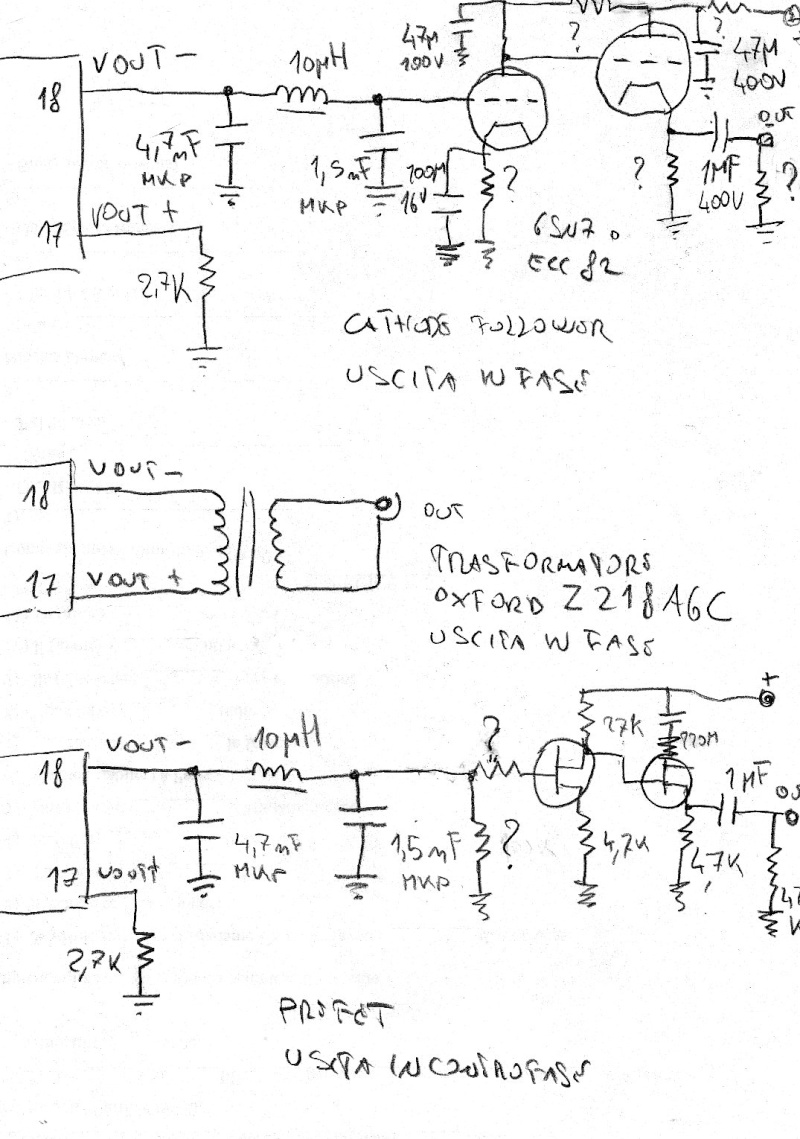

Credo sia il punto di aprire un nuovo 3D, allora: qui siamo ormai furiosamente OT... La prima bozza a matita è questa:

fruscio fastidioso su DAC con DIR9001 - PCM1793 - Pagina 4 Bozza10

fruscio fastidioso su DAC con DIR9001 - PCM1793 - Pagina 4 Bozza10

Per l'srpp ho bisogno di aiuto...
Apro un 3d ad hoc.

Da lello64 29th Ottobre 2010, 17:00

Vincenzo ha scritto:
Vorrei ringraziare tre persone: Maxym e Maurizio per avere analizzato il circuito e risolto il problema e Aspiranteaudiofilo per avermi segnalato il 3d! Ho appena effettuato la modifica e funziona benissimo!

Posto un paio di informazioni che possono (forse) essere utili a chi effettua la modifica: il pin che va staccato da massa è il 27 (error) e non il 28 (cksel) e purtroppo non basta tranciare la pista di massa attorno perché è collegata anche da sotto il chip. Si deve dissaldare dalla pista e sollevare per eliminare il collegamento a massa. Per facilitare la saldatura, ho sollevato (previa liquefazione dello stagno col saldatore) anche il 28 dalla sua pista e poi ho saldato tra loro i reofori.
Non è un'operazione semplice perché le dimensioni sono minuscole. Io ho usato un piccolissimo cutter da modellismo per sollevare i piedini, una punta molto sottile sul saldatore e una buona lente d'ingrandimento. Non disperate se lo stagno va a finire sugli altri pin: basta usare un cavo spellato con i trefoli imbevuti nella resina per saldare (rosin o comunemente chiamata pasta salda), appoggiarlo sui pin e scaldare il cavo da sopra col saldatore.
Ho approfittato dell'apertura per sostituire il Nichicon da 220uF/50V con un panasonic FM da 1000uF/25V posizionato orizzontalmente e per rimpiazzare i led blu trapana-retina con due comuni led rossi.
Grazie ancora e Buona Musica!

[EDIT] Corretto il refuso sul valore del nuovo cap.

scusa Vincenzo se torno sull'argomento ma siamo in tre ad avere dubbi sull'intervento che hai riassunto in questo post e volevamo una conferma.
perdonami se mi espimo con semplicità e con termini inadatti ma come avrai capito non sono un esperto Embarassed

in soldoni l'intervento si riduce a

- scollegare 27 e 28 dal resto del circuito
- collegare 27 e 28 tra di loro

e stop ? o c'è altro ?

in altre parole dopo l'intervento 27 e 28 si toccano tra di loro (maiali !!! ) e non toccano null'altro ? scusate la grezzagine nell'esposizione Smile

grazie in anticipo !!!

Da maxym77 29th Ottobre 2010, 19:00

allora il 27 non è collegato A NULLA. Se guardi bene finisce su una pista interrotta.

devi scollegare il 28 e collegare il 27 con il 28.

http://www.hobbypress.cn/upload_files/webedit/201007/20100719053121405.gif

questo intervento serve a non far emettere fruscio a causa della perdita di clock (mancanza di segnale).

Ancora non ho capito se a voi fa un suono strano quando lo si spegne.

Da lello64 29th Ottobre 2010, 19:18

maxym77 ha scritto:allora il 27 non è collegato A NULLA. Se guardi bene finisce su una pista interrotta.

devi scollegare il 28 e collegare il 27 con il 28.

http://www.hobbypress.cn/upload_files/webedit/201007/20100719053121405.gif

questo intervento serve a non far emettere fruscio a causa della perdita di clock (mancanza di segnale).

Ancora non ho capito se a voi fa un suono strano quando lo si spegne.

grazie maxym

a me ancora non è arrivato ..... come mi ha detto madqwerty attacco decisamente i carri davanti a buoi Smile

quando mi arriva ti so dire se fa rumore quando spengo .... anche se quel problema mi preoccupa meno essendo abituato ad accendere il finale per ultimo e spegnerlo per primo Smile

Da maxym77 29th Ottobre 2010, 19:22

Okkio, ti serve un saldatore con la punta fiiiiiiiiine, una lente di ingrandimento BUONA (quelle grosse di vetro), un bel faretto puntato, e sopratutto la mano ferma!

quando dovrai staccare il piedino dalla massa, fallo con molta calma.
riscaldi il piedino con il saldatore e con uno spillo (io ho usato un compasso) lo alzi delicatamente. Sempre con la lente.

Se ci provi ad occhio nudo dopo qualche minuto cominci a tirare giù una dozzina di santi.

Da MaurArte 29th Ottobre 2010, 19:26

maxym77 ha scritto:allora il 27 non è collegato A NULLA. Se guardi bene finisce su una pista interrotta.

devi scollegare il 28 e collegare il 27 con il 28.

http://www.hobbypress.cn/upload_files/webedit/201007/20100719053121405.gif

questo intervento serve a non far emettere fruscio a causa della perdita di clock (mancanza di segnale).

Ancora non ho capito se a voi fa un suono strano quando lo si spegne.

Il mio è silenzioso allo spegnimento.

Da maxym77 29th Ottobre 2010, 19:28

eheh. lo so.
Scream

vorrei sapere perchè il mio no.... funziona molto bene tranne che per sta cosa del rumore quando lo spengo.

lo fa sia che lo alimento con la batteria da 12V sia con l'alimentatore schifoso. boh.

MaurArte ha scritto:

Il mio è silenzioso allo spegnimento.

Da lello64 29th Ottobre 2010, 19:31

maxym77 ha scritto:Okkio, ti serve un saldatore con la punta fiiiiiiiiine, una lente di ingrandimento BUONA (quelle grosse di vetro), un bel faretto puntato, e sopratutto la mano ferma!

quando dovrai staccare il piedino dalla massa, fallo con molta calma.
riscaldi il piedino con il saldatore e con uno spillo (io ho usato un compasso) lo alzi delicatamente. Sempre con la lente.

maxym sei il terzo che mi allerta sulla difficoltà dell'operazione. sarei assistito da uno in gamba (Giancarlo) e con buona attrezzatura .... ma mi state facendo cagare addosso ... quasi quasi lo lascio stare e mi busco il fruscio Smile

quando mi arriva vediamo come si comporta collegato via digitale coassiale su una m-audio firewire 410, da quello che ho letto potrei anche non avere fastidi. ma ho anche un mediaplayer e se un domani lo volessi collegare li .... va boh dai ... poi mi fascio la testa Smile

grazie ancora per i consigli e i link !!! Smile

Da maxym77 29th Ottobre 2010, 19:34

ma noooo tranquillo se l'ho fatto io lo puo' fare chiunque! Very Happy

Guarda davvero , basta avere la lente d'ingrandimento e il saldatore a punta fine.
Io avevo una lente da mercatino dei zulù e un saldatore da 20 euro con la punta media.
Ho limato la punta e in compagnia di mille bestemmioni l'ho fatto! Very Happy

tutto quà.

Il piedino numero '1' lo riconosci dal fatto che è quello segnato da un cerchietto('o') sul chip, marchiato/scavato sul chip stesso.

Da lello64 29th Ottobre 2010, 19:39

maxym77 ha scritto:ma noooo tranquillo se l'ho fatto io lo puo' fare chiunque!

Guarda davvero , basta avere la lente d'ingrandimento e il saldatore a punta fine.

tutto quà.

Il piedino numero '1' lo riconosci dal fatto che è quello segnato da un cerchietto('o') sul chip, marchiato/scavato sul chip stesso.

Grazie per la fiducia riposta sul buon Giancarlo ... ora come ora io non mi azzardo più Smile

Da maxym77 29th Ottobre 2010, 19:39

Aggiungo, se lo colleghi il pc il problema non te lo da in quanto la schda audio dei pc non gioca con atacca/stacca dell'spdif.
E' il firmware del mio MediaPlayer che fa sto giochetto, in continuo (passaggi di una canzone ad esempio).
Per cui magari il tuo mediaplayer non fa sto difetto. dipende dal firmware. da com'è fatto insomma.

Da maxym77 29th Ottobre 2010, 20:00

lello64 ha scritto:
Grazie per la fiducia riposta sul buon Giancarlo ... ora come ora io non mi azzardo più

Alla fine lo farai e funzionerà alla grande Very Happy

Da lello64 29th Ottobre 2010, 20:08

maxym77 ha scritto:
lello64 ha scritto:
Grazie per la fiducia riposta sul buon Giancarlo ... ora come ora io non mi azzardo più

Alla fine lo farai e funzionerà alla grande

Da jnash 12th Ottobre 2016, 16:50

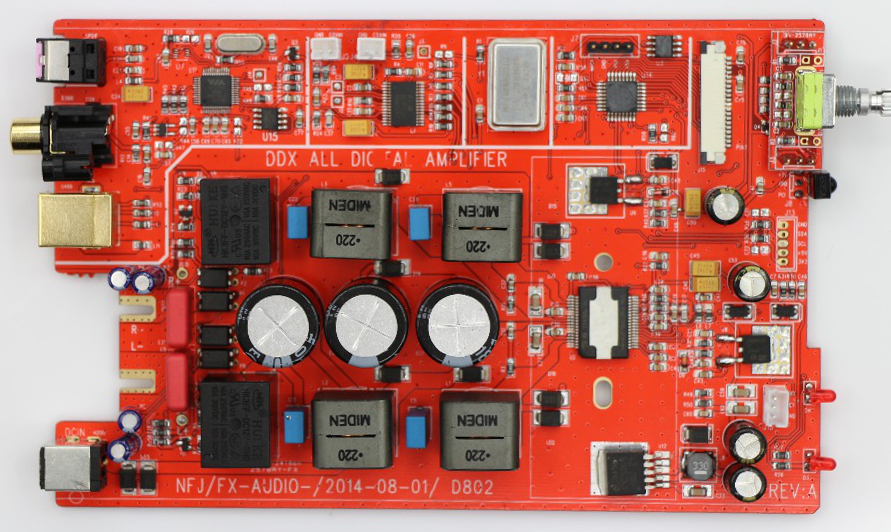

Secondo voi, su questa scheda, dove si deve effettuare la modifica per il muting in assenza di segnale? Per u problema analogo a quello avuto da @maxym77? Rolling Eyes
