Il Tarlo – Suggerimenti per amplificatore valvolare con le 2A3

Dopo la grande soddisfazione nella realizzazione dell’Indiscreto mi è rimasto per la testa “il tarlo” di costruirmi con calma un bel valvolare di qualità, lo so che ce l’ho già un valvolare, ma l’autocostruzione con le valvole mi sta’ intrigando parecchio …

La mia idea sarebbe di fare un SE in classe A con le 2A3 , ho scartato le 300B per il loro costo, la potenza sarà bassa 3-4 watt , ma con le fostex non dovrei avere problemi.
L’occhio mi è caduto su questo progetto:
http://digilander.libero.it/giovannidefilippo/progetti/vexator/Vexator2A3.htm

Lo schema sembra essere quello del Sun Audio 2A3 ed anche la costruzione su PCB non dovrebbe essere una scelta malvagia, cosa ne pensate ? avete qualche alternativa da proporre ?

Vi chiedo anche alcuni chiarimenti da neofita valvolare:
- I trasformatori d’uscita sono fatti su specifica, ma quali specifiche devo dare per la costruzione ? sullo schema è indicata la resistenza di ingresso ed uscita, sono sufficienti questi dati ?
Posso scegliere anche tra i vari trasformatori che trovo già nei vari siti tipo novarria, ecc … con caratteristiche equivalenti ( se avete consigli ...)
- Per i trasformatori di alimentazione penso che sia d’obbligo la costruzione su specifiche , oppure si trovano da qualche parte anche questi già pronti all’uso ?
- Il potenziometro da 100k posto tra i pin 1 e 4 della 2A3 immagino abbia la funzionalità di regolare la corrente assorbita dalla valvola, come si deve tarare ?

Che suggerimenti avete come valvole per le 2A3, 6SN7GT, 5U4G per il giusto rapporto qualità prezzo ?

Vi ringrazio in anticipo per i suggerimenti che mi volete dare, sicuramente sarà un mio prossimo progetto, ma non a breve termine e cercherò anche di fare una bella documentazione sulla realizzazione.

Qualsiasi suggerimento e consiglio sono ben accetti.
Grazie
Ciao
Marco

Brutto il tarlo...
Come schema farei il classico triodino montato in aria:
http://www.megahertzaudio.it/triodino_iii.htm
Suona bene ed è piuttosto semplice da fare.
Il potenziometro da 100ohm è per diminuire il ronzio della 2A3 e va tarato ad orecchio
Come trasfo di uscita questi vanno bene e costano poco:
http://cgi.ebay.it/JS-6112HS-JAMES-AUDIO-TUBE-OUTPUT-TRANSFORMER-2A3-/260672392407?pt=Vintage_Electronics_R2&hash=item3cb1490cd7
Alimentazione contatta Raoli
Valvole 6SN7 RCA Black Plate
2A3 Sovtek

Puoi copiare proprio il Sun Audio: è un ottimo circuito, molto simile a quello di Joseph Esmilla.



Come trafi d'uscita quoto Maurizio: sono ottimi e costano poco. Per l'alimentazione puoi anche farteli realizzare da Novarria, induttanza compresa. Valvole: 6sn7 RCA Red Base (nos) e 2A3 Sovtek monoplacca. Condensatori di alimentazione e bypass: MKP per motori elettrici, condensatori di segnale Obbligato. EVVIVA IL TARLO!!!

Le 2A3 Sovtek sono quasi delle 300B...sarebbe da (400Vcc, 22W)

Marco.... hai scatenato le due belve (Maurizio e Vincenzo)... adesso te ne assumi la responsabilità

MaurArte ha scritto:Le 2A3 Sovtek sono quasi delle 300B...sarebbe da (400Vcc, 22W)

Cavolo ma quei trafo costano veramente poco !!! ... ...vi prego...ho appena finito il termalTrak e quasi il TA2022 e mi state già tentando

2A3 ..la mia valvola prefererita....ma la Sovtek è così potente ???

Io consiglio anche il Kismet 3i di Camorani (Audionautes) di cui ho già reperito un po' di materiale.

http://www.audionautes.com/Kit/kismet/kismet.htm


Ciao.

Stentor ha scritto:

MaurArte ha scritto:Le 2A3 Sovtek sono quasi delle 300B...sarebbe da (400Vcc, 22W)

Cavolo ma quei trafo costano veramente poco !!! ... ...vi prego...ho appena finito il termalTrak e quasi il TA2022 e mi state già tentando

2A3 ..la mia valvola prefererita....ma la Sovtek è così potente ???

LA 2A3 Sovtek è una 300B sotto mentite spoglie (quasi)
Confrontate le dimensioni della placca con quelle di una cinese...

Grazie per tutte le informazioni ... avete dato molto da mangiare al tarlo

Mi devo guardare con calma i due schemi, non so quale farò, mi sa che dovrò tirare a sorte.

Ancora un'informazione tecnica, nel caso scegliessi lo schema sun Audio quali potenze devo chiedere per il trasformatore di alimentazione sulle 5 uscite :
5V - filamento 5U4G
290V - Anodica
2,5 - filamento 2A3
2,5 - filamanto 2A3
6,3 - filamento 6SN7

Grazie ancora
Ciao
Marco

MaurArte ha scritto:LA 2A3 Sovtek è una 300B sotto mentite spoglie (quasi)
Confrontate le dimensioni della placca con quelle di una cinese...

...i trafo da te indicati si adattano ugualmente bene ??? .....dal punto di vista sonico invece? ....io le migliori realizzazioni che ho sentito con le 2A3 in single ended mi piacevano di più di sua maestà la 300B .... mediamente erano più veloci e trasparenti anche se con meno Watt...

Dreamflyer ha scritto:Grazie per tutte le informazioni ... avete dato molto da mangiare al tarlo

Mi devo guardare con calma i due schemi, non so quale farò, mi sa che dovrò tirare a sorte.

No... uno lo fai per te e l'altro per me

Ancora un'informazione tecnica, nel caso scegliessi lo schema sun Audio quali potenze devo chiedere per il trasformatore di alimentazione sulle 5 uscite :
5V - filamento 5U4G
290V - Anodica
2,5 - filamento 2A3
2,5 - filamanto 2A3

Direi 200mA di anodica
5V 4A
2*2,5V 3,5A
6,3V 2A

Stentor ha scritto:

MaurArte ha scritto:LA 2A3 Sovtek è una 300B sotto mentite spoglie (quasi)
Confrontate le dimensioni della placca con quelle di una cinese...

...i trafo da te indicati si adattano ugualmente bene ??? .....dal punto di vista sonico invece? ....io le migliori realizzazioni che ho sentito con le 2A3 in single ended mi piacevano di più di sua maestà la 300B .... mediamente erano più veloci e trasparenti anche se con meno Watt...

Se tiri il collo alla Sovtek ri servono trasfo di uscita da 100mA. Quelli indicati sono da70mA
Come qualità hanno un ottimo rapporto q/p (li conosco bene)

PS attenti con i monotriodo perchè se cominciate vi fate male (al portafoglio)

1^ lascia stare quello di Giovanni de filippo....................................!
2^ Se ti piace la 2A3 penso che i progetti più utilizzati sono quello della Megahertz , Triodino, e il Kismet3
3^ Se decidi di realizzare il Triodino ti consiglio di prendere i ferri direttamente da Lamberti e non utilizzarne altri, in quel progetto sono la parte più importante se si vuole realizzare un Triodino costano un botto ma ne vale la pena!
4^ Ho venduto il mio Triodino con le 300B da qualche mese e me ne sono pentito....... per realizzare due monofonici con le 211............ Ad oggi lo rifarei ad occhi chiusi!!

E se non decidi di tirarla per il collo, hai una 2A3 che dura molto di più della concorrenza: fattore non trascurabile, visti i costi.
Non sono un fanatico dello SRPP, per questo preferisco il Sun, molto simile al mio SET di 300B.
I trafi James IMHO hanno poco da invidiare ai Megahertz. Io uso gli Hammond che all'epoca erano tra i migliori come rapporto q/p. Dovessi ricostruirli, prenderei i James.

Ho avuto modo di ascoltare un Triodino con 300B ferri Megahertz modello TU101 e un'altro con i TU102...... e ti assicuro che la differenza è tanta!! Anche a livello di prezzo questo c'è da dirlo!!

Due anni fa al top audio ho ascoltato un integrato con le 300b di Luca Chiomenti e ne sono rimasto molto colpito, la cosa più interessante è che utilizzava
in ingresso una sezione di ecc82 e come pilota una el84 a triodo. Mi è venuto in mente che utilizzasse il suo famoso "giochino" per pilotare la finale.
Cercando in rete ho trovato diversi progetti che utilizzano el84 come pilota per 2a3, qualcuno ha avuto esperienze in merito??

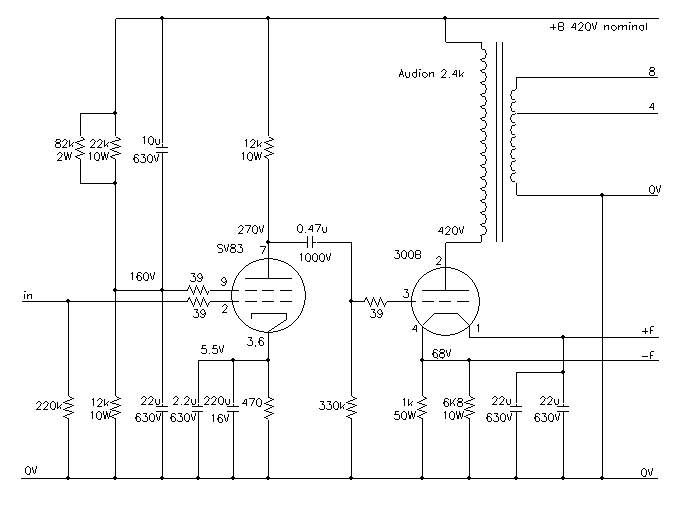

Ho trovato diversi schemi
[img][/img]

poi http://www.tubemaster.de/e-diy-EL842A3.html

e infine un progetto che utilizza le 2a3 sovtek al limite della dissipazione

http://www.audiofaidate.org/forum/viewtopic.php?t=2632

ciaoo

Se non ti occorre avere potenze più alte, un altro ampli molto bello con le magiche 45 (purtroppo un po' care, ma bellissime, soprattutto le TJ mesh plate) è il Simple 45 di Joseph Esmilla che prima o poi costruirò per abbinarlo alle mie Fostex:

http://members.myactv.net/~je2a3/simple45.htm





Per i trafi:

Joseph Esmilla ha scritto:The Hammond 125ESE output transformer is good sounding and offer great value for the money. No need to scavenge old tube receivers and integrateds for high quality heavy PP iron like I did in the past. It is airgapped and has a multi-tap [2.5K, 5K and 10K] secondary. I highly recommended it for this project and experimentation with other circuits and DHTs.

However for just about twice the price, one can get significant improvement in overall transparency, resolution, dynamics and bass response with the James 6113HS available from Euphonia Audio. I paid approximately $140/pair promptly shipped within the USA, great service. This unit uses higher grade M3 laminations potted in a cylindrical can with Tango ISO/Tamura level of finish. I used the 2.5K primary tap so that the secondary will effectively reflect a 5K load when connecting an 8 ohm load to the 4 ohm tap and 16 ohm load to the 8 ohm tap.

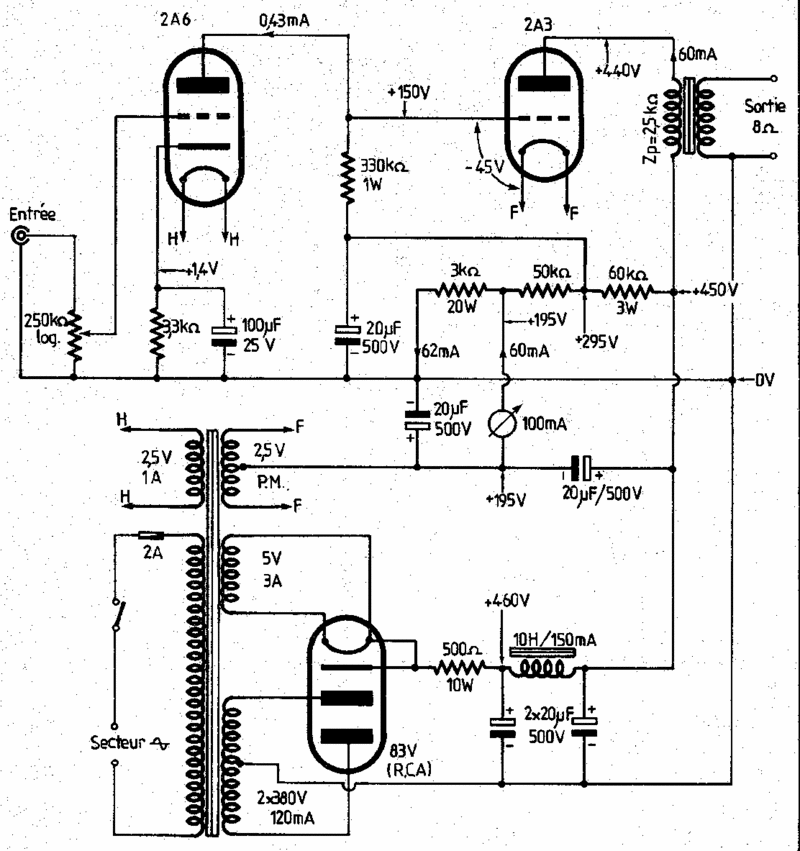

Perche questo Loftin White senza condensatori di accoppiamento?????

i vecchi progetti....non muorono mai!

poluca ha scritto: i vecchi progetti....non muorono mai!

i super esoterici mega hi-end ammericani continuano ad usare questi vetusti e ben collaudati schemi...

Quella che ho postato è una versione pubblicata su Audiophile qualche anno fa.
Suona molto bene con una gamma media eccezionale.

Ma le 2A6 si trovano ancora facilmente?

Vincenzo ha scritto:Ma le 2A6 si trovano ancora facilmente?

Nzomma...

MaurArte ha scritto:

Vincenzo ha scritto:Ma le 2A6 si trovano ancora facilmente?

Nzomma...

Immaginavo... Io da tre anni ho una 76 Fivre NOS che aspetta ancora una compagna
