aiuto in out buffer valvolare - Pagina 2 Empty Re: aiuto in out buffer valvolare

Messaggio Da superluca71 Lun 20 Dic 2010 - 10:26

Ecco il tuo buffer:

Link

C'e l'ho anchio, le tesla non mi piacciono per niente, prova con le russe 6N1P-EV sentirai che musica....

Comunque ecco le tue uscite:

aiuto in out buffer valvolare - Pagina 2 Immagi10
superluca71
superluca71
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 21.01.10
Numero di messaggi : 655
Località : Parma
Impianto : in firma

Torna in alto Andare in basso

aiuto in out buffer valvolare - Pagina 2 Empty Re: aiuto in out buffer valvolare

Messaggio Da piero7 Lun 20 Dic 2010 - 11:02

Occhio che le 6n1 assorbono di filamento 600mA a valvola, mentre le ecc88 giusto la metà: 300 mA. Il trasformatore d'alimentazione dei filamenti è adeguato?
piero7
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

aiuto in out buffer valvolare - Pagina 2 Empty Re: aiuto in out buffer valvolare

Messaggio Da superluca71 Lun 20 Dic 2010 - 11:20

piero7 ha scritto:Occhio che le 6n1 assorbono di filamento 600mA a valvola, mentre le ecc88 giusto la metà: 300 mA. Il trasformatore d'alimentazione dei filamenti è adeguato?

si lo so infatti ci avevo messo toroidale da 30VA se non ricordo male....

Ecco lo schema:

aiuto in out buffer valvolare - Pagina 2 Immagi11
superluca71
superluca71
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 21.01.10
Numero di messaggi : 655
Località : Parma
Impianto : in firma

Torna in alto Andare in basso

aiuto in out buffer valvolare - Pagina 2 Empty Re: aiuto in out buffer valvolare

Messaggio Da florin Lun 20 Dic 2010 - 12:31

superluca71 ha scritto:
piero7 ha scritto:Occhio che le 6n1 assorbono di filamento 600mA a valvola, mentre le ecc88 giusto la metà: 300 mA. Il trasformatore d'alimentazione dei filamenti è adeguato?

si lo so infatti ci avevo messo toroidale da 30VA se non ricordo male....

Ecco lo schema:

aiuto in out buffer valvolare - Pagina 2 Immagi11

Le piste d'uscita sono molto lunghe,impedenza d'uscita non è molto bassa,non ronza?
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

aiuto in out buffer valvolare - Pagina 2 Empty Re: aiuto in out buffer valvolare

Messaggio Da superluca71 Lun 20 Dic 2010 - 12:35

florin ha scritto:
Le piste d'uscita sono molto lunghe,impedenza d'uscita non è molto bassa,non ronza?

Il layout non è il massimo in effetti... guarda io ho usato cavi schermati e condensatori ultra low esr...

non ronza affatto.... giusto un soffio al max del pot dell'ampli...
superluca71
superluca71
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 21.01.10
Numero di messaggi : 655
Località : Parma
Impianto : in firma

Torna in alto Andare in basso

aiuto in out buffer valvolare - Pagina 2 Empty Re: aiuto in out buffer valvolare

Messaggio Da florin Lun 20 Dic 2010 - 12:45

superluca71 ha scritto:

Il layout non è il massimo in effetti... guarda io ho usato cavi schermati e condensatori ultra low esr...

non ronza affatto.... giusto un soffio al max del pot dell'ampli...

Grazie
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

aiuto in out buffer valvolare - Pagina 2 Empty Re: aiuto in out buffer valvolare

Messaggio Da piero7 Lun 20 Dic 2010 - 15:00

Un buffer che per funzionare a bassa tensione usa 2 valvole e 2 capacità in cascata... MAH!!!!

aiuto in out buffer valvolare - Pagina 2 Immagi11

Io queste cose, non le capisco, e non mi piacciono e questa mania di voler alimentare per forza tutto a bassa tensione lo trovo solo un arzigogolo

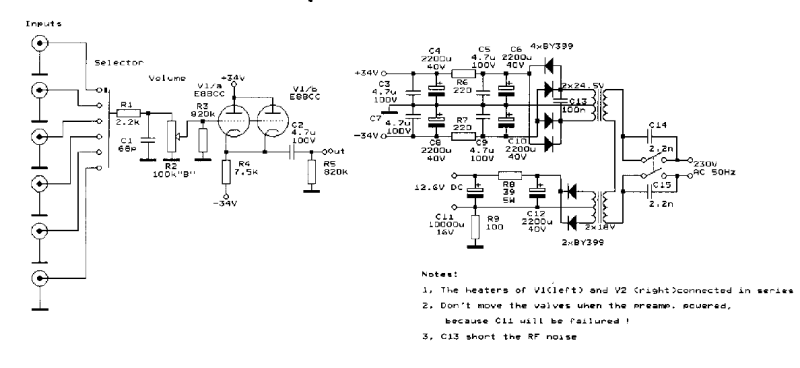

Quest è un buffer con una sola valvola e bassa tensione (che poi so 70volts e non 12)
