Cavo Ubyte-2 chiarimenti

Da Roberto7627 Mar 28 Dic 2010 - 22:48

Dopo 10 minuti che leggo non ci ho capito na mazza, e spiegato in maniera contorta e mi son perso in mezzo ad una selva di cavi oscuri che la diritta via era smarrita.
AAA... cercasi Virgiglio

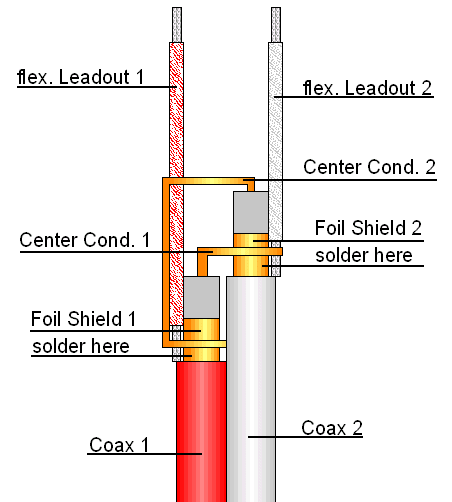

[img] Cavo Ubyte-2 chiarimenti Ubyte-11

[/img]

I dove i due cavi rosso e bianco piu' piccoli sono quelli fatti col filo wirewrap( e potenzialmnente posso decidere se terminarli o meno) mentre ai coassiali ho tolto la guaina esterna e la maglia e li saldo centrale con lamina dellatro coassiale e viceversa.
All'atra estremita faccio la medesima cosa spellando il centrale piu' lungo sul coassiale che prima lo aveva piu' corto.
Miiiiii c'ho capito qualcosa ?

Da desmonello Gio 29 Dic 2011 - 13:35

Ciao Roberto, vorrei anche io costruirmi gli ubyte-2 ma ho trovato le tue stesse difficoltà.
Alla fine tu ci sei riuscito ?

Cominciando dai materiali, è chiaro l'utilizzo del cavo coax , ma il wire-wrap da 30 gauge (che in mm sarebbe 0.3 ?? ) quale serve?? i codici indicati come referenza sul sito di MAPLIN non sono più in uso, hai un codice su RS-COMPONENTS ?

Per quanto riguarda la costruzione anche qui il BUIO...... ne hai voglia se analizziamo anche questa parte? almeno magari resterà una guida per tutti quelli che vorranno provare a farlo.....

Attendo tue news.
Grazie

Christian

Da desmonello Lun 2 Gen 2012 - 11:28

Ok che ci sono le feste......ma nessuno, proprio nessuno che risponde??? :-( :-(

Da Roberto7627 Gio 5 Gen 2012 - 19:55

Scusa , ho letto solo ora e per caso, non leggo tutte le sezioni.
Comunque, ho rinunciato anche per la difficoltà di reperire un cavo coassiale adatto e ne ho costruito uno in treccia con il cat5.

Da desmonello Ven 6 Gen 2012 - 1:35

Ciao, pensavo avessi la notifica automatica sulle email.
Comunque, perchè non mi dai una mano così faccio una fotoguida e lo assemblo io? almeno tutti possono avere un aiuto, visto che sul sito ufficiale la descrizione è un po complessa no ?

Il cavo coassiale l'ho trovato ed è perfetto:

http://www.ebay.it/itm/180472530403?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

allora, si parte??? Laughing

Da x84andrea Sab 7 Gen 2012 - 18:17

io penso di aver capito, il cavo warp è morbido anche dopo che è stato fatto a treccia, mentre il coassiale essendo rigido ha difficoltà a fare curve strette, e quindi per la terminazione viene usato il warp.
altrimenti avresti questi due cavi che rimangono appensi alla cassa, e alla lunga essendo rigidi si romperanno sotto il loro peso.

Se posso suggerire una altro cavo ti direi l'aircom plus... però è molto costoso, ma ha una banda davvero ottima, e forse è anche molto più rigido di quello suggerito da te quindi non si schiaccia!
