Help: come si collega questo interruttore?

Da albamaiuscola Mar 15 Feb 2011 - 16:38

Ciao ragazzi,

devo collegare questo interruttore d'accensione, mi date una dritta sui collegamenti?

Help: come si collega questo interruttore? 5465_Interrupteur_19mm_photo2

Help: come si collega questo interruttore? 5465_Interrupteur_19mm_photo2

Help: come si collega questo interruttore? 5465_Interrupteur_19mm_datasheet

non è che sia proprio chiarissimo... Sad

Da HistoireDuSoldat Mar 15 Feb 2011 - 17:06

Per un utilizzo normale (normally closed) direi di collegare 3 e 4 rispettivamente alla fase e al trafo (o viceversa, uguale direi), i terminali + e - con una tensione e corrente sufficienti ad illuminare il led.
Verifica con il tester e via, direi...

Da HistoireDuSoldat Mar 15 Feb 2011 - 17:08

Aggiungerei anche: ...golosone... Very Happy

Da albamaiuscola Mar 15 Feb 2011 - 17:19

Capito una mazza Sad

tutto quello che ipotizzo è che fase e neutro dalla vaschetta vde andranno a due pin dell'interruttore, per poi "ripartire" da altri due pin verso l'alimentazione (la ColdAmp).

Quali sono questi e quelli, ditemelo voi Hehe

niente scherzi!

Poi, mi chiedevo se il led (+/-) potesse essere direttamente alimentato cortocircuitando + e - con i pin che vanno all'alimentazione... o se sia meglio alimentare il led dai due pin appositi sull'alimentazione stessa...

Da HistoireDuSoldat Mar 15 Feb 2011 - 17:45

albamaiuscola ha scritto:Capito una mazza

tutto quello che ipotizzo è che fase e neutro dalla vaschetta vde andranno a due pin dell'interruttore, per poi "ripartire" da altri due pin verso l'alimentazione (la ColdAmp).

Quali sono questi e quelli, ditemelo voi niente scherzi!

No secondo me sbagli, dalla descrizione che hai postato 1 e 2 sono normalmente collegati, 3 e 4 normalmente scollegati.
Devi usare una sola coppia tra queste due, in base a cosa ti serve. Supponendo l'uso che penso io ti serve la coppia normalmente aperta...
Ah ok, prima ho detto quella "normally closed", sbagliavo... ma non cambia la logica: solo una coppia di piedini devi usare.
Quando schisci il butùn si deve chiudere il circuito insomma. Ovvero la fase si chiude sul primario del trafo.
Il neutro collegalo fisso al trafo. Non è bellissimo, ma questo interruttore secondo me è monopolare.
Con un tester secondo me fai prima a capire come gira il fumo...

Per il led va dimensionata una resistenza se vuoi utilizzare la tensione di rete. Userei l'uscita dedicata della coldamp...
Adesso son di corsa...

albamaiuscola ha scritto:
Poi, mi chiedevo se il led (+/-) potesse essere direttamente alimentato cortocircuitando + e - con i pin che vanno all'alimentazione... o se sia meglio alimentare il led dai due pin appositi sull'alimentazione stessa...

Da albamaiuscola Mar 15 Feb 2011 - 17:51

Non so perché, ma c'è qualcosa che non mi torna Sad

attendo conferme da qualche anima pia Smile

Da kuki Mar 15 Feb 2011 - 18:07

anch'io lo vorrei prendere quell'interrutore per la mia shure, ma non riesco a capire..
qui http://cgi.ebay.it/Metal-push-button-vandal-proof-switch-blue-LED-UK-/170601832217?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item27b8a95f19
il venditore dice che è "momentary", quindi chiude solo se tenuto premuto, mentre sull'immagine allegata, questa:

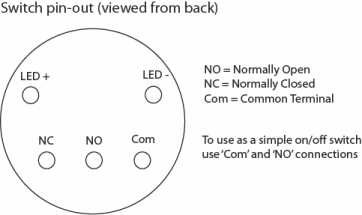

Help: come si collega questo interruttore? Switch-pinout

Help: come si collega questo interruttore? Switch-pinout

dice che collegando su NO si usa come un normale interruttore.. non riesco a capire..

Da albamaiuscola Mar 15 Feb 2011 - 18:09

Rincaro la dose: volendo alimentare il led non dai pin sull'alimentazione, come posso fare?

Birra offerta a chi risolve entrambi gli arcani (sarà una puttanata galattica Sad

sicuro )

Da AndreaFx Mar 15 Feb 2011 - 18:37

Ma scusa Albè, non fai prima a metterti lì con il tester e vedere le combinazioni?

Se 1 e 2 sono sempre collegate e 3 e 4 si collegano tra di loro schiacciano, basta che colleghi (dalla rete) neutro a 1 e fase a 3.
Poi parti da 2 e vai al neutro sulla scheda e da 4 vai alla fase sulla scheda.

Questa è una ipotesi ma con il tester te ne accorgi subito!

Per il led credo serva una tensione apposita.....ma non dice nulla in merito Mmm

Da Charli48 Mar 15 Feb 2011 - 20:04

Con questo interruttore si puo solo interrompere 1 polo dell'alimetazione: in pratica si usa o 1-2 o 3-4
perche se li usi emtrambi non fuzionera mai dato che uno chiude e l'altro apre.
Il + e - sono il led :occorre portare una tensine continua per far accendere il led.
E come ha spiegato HistoireDuSoldat.

Da Tfan Mar 15 Feb 2011 - 20:43

se usi un tester ci metti 3 secondi per capire.... Very Happy

ma perchè non vuoi usare l'uscita del coldamp e complicarti la vita???

Da Giobax Mar 15 Feb 2011 - 20:57

AndreaFx ha scritto:Ma scusa Albè, non fai prima a metterti lì con il tester e vedere le combinazioni?

Se 1 e 2 sono sempre collegate e 3 e 4 si collegano tra di loro schiacciano, basta che colleghi (dalla rete) neutro a 1 e fase a 3.
Poi parti da 2 e vai al neutro sulla scheda e da 4 vai alla fase sulla scheda.

Questa è una ipotesi ma con il tester te ne accorgi subito!

Per il led credo serva una tensione apposita.....ma non dice nulla in merito

Eh....eppoi stai a premere una serata e chiederti perchè non si accende! Scusa...se premendo apro il contatto tra 1 e 2 quando gli arriva al trasfo o cmq alla scheda il neutro che collegherebbe al 1??? In questo modo sul trasfo avresti di volta in volta la sola fase o il solo neutro....utile come un culo senza il buco! Laughing

Quello che devi fare è collegare il neutro direttamente al trasformatore, e la fase (ma è indifferente, non credo tu controlli come sono state cablate le prese che hai in casa...) al pin 3. Il pin 4 va all'altro capo del trasformatore.
I pin 1 e 2 funzionano in maniera inversa, ovvero ti danno la possibilità di alimentare un carico quando quello cablato tra 3 e 4 è spento. Quindi a te non servono. Per il led ..il ds postato non ne riporta le caratteristiche.....diciamo sia uno a alta luminosita..eviteri di alimentarlo dalla rete con una semplice resistenza...pena una breve vita. Io lo alimenterei in continua con la stessa alimentazione del tuo ampli...si fanno due calvoli e si dimensiona la resistenza.

Giovanni.

Da albamaiuscola Mar 15 Feb 2011 - 21:50

Giobax ha scritto:
Quello che devi fare è collegare il neutro direttamente al trasformatore, e la fase (ma è indifferente, non credo tu controlli come sono state cablate le prese che hai in casa...) al pin 3. Il pin 4 va all'altro capo del trasformatore.
I pin 1 e 2 funzionano in maniera inversa, ovvero ti danno la possibilità di alimentare un carico quando quello cablato tra 3 e 4 è spento. Quindi a te non servono. Per il led ..il ds postato non ne riporta le caratteristiche.....diciamo sia uno a alta luminosita..eviteri di alimentarlo dalla rete con una semplice resistenza...pena una breve vita. Io lo alimenterei in continua con la stessa alimentazione del tuo ampli...si fanno due calvoli e si dimensiona la resistenza.

Giovanni.

Grazie Giovanni.
Ricapitolando, dalla vde NEUTRO all'alimentazione, FASE al pin 3.
Quindi dal pin 4 alla FASE dell'alimentazione.

Corretto?

Se dovessi utilizzarlo in un ampli la cui scheda non ha un paio di pin apposta per alimentare un led, come posso alimentarlo?

Ti ringrazio Smile

Da piero7 Mar 15 Feb 2011 - 21:58

alba se è come quello mio l'interuttore, è monofase...

Da Giobax Mar 15 Feb 2011 - 22:10

Esatto.
Per quello che riguarda il collegamento del led invece ho dei dubbi tu possa realizzarlo usando i pin presenti sull'ampli. I pulsanti postati da Kuki ad esempio riportano una tensione di 12V per il led, mentre suppongo che l'uscita dedicata del tuo ampli sia dimensionata per un comune led che prevede una caduta di tensione di un paio di volts a un ventina di milliampers. Pertanto suppongo che di luce ne farebbe davvero poca. Io andrei a prendere invece la tensione di alimentazione dell'ampli e una volta che sappiamo cosa c'è dentro a quello switch (led o lampadina e con quali caratteristiche) dimensionerei una resistenza di limitazione. Cerca di trovare il ds del tuo interruttore per capire a quanti volts vada alimentata la "spia".

Giovanni.

kuki

Da albamaiuscola Mar 15 Feb 2011 - 22:14

piero7 ha scritto:alba se è come quello mio l'interuttore, è monofase...

Quindi cosa intendi? Che non è idoneo?

Da Giobax Mar 15 Feb 2011 - 22:22

No Alberto.....vuol soltanto confermarti che quel tipo di interruttore può interrompere soltanto una "linea" di alimentazione....o la fase o il neutro, e non entrambe. E ribadisco quanto sia inutile continuare a parlare di fase o neutro in questo contesto, visto che dubito che ti prenderai la briga di misurare in quale posizione l'elettricista che ha realizzato il tuo impianto domestico le abbia posizionate. Tu interrompi uno dei due fili (ovviamente non quello di terra giallo-verde....) con i morsetti 3-4 del tuo interuttore.....e vai tranquillo!

Giovanni.

Da piero7 Mar 15 Feb 2011 - 22:28

se è come quello mio, è un led che richiede la cc e la sua resistenza in funzione della tensione di alimentazine disponibile

Da albamaiuscola Mar 15 Feb 2011 - 22:29

Ok, gentilissimo (a buon rendere Wink

).

Per quanto riguarda l'alimentazione del led, sull'interruttore c'è scritto bello chiaro "12V".

Sulla scheda di alimentazione dell'ampli (una Coldamp SPS80) vi è proprio un rail di alimentazione ausiliario:

Auxiliary supplies
The SPS80 (r2) power supply has two onboard auxiliary outputs, with common ground (isolated from
main output GND) and regulated at ±12V (250mA max per rail)
This output can be very convenient for powering circuits such as
controls, crossovers, active preamplifiers, thermal managers,
etc. It can be used to power BP4078 modulators or driver as
well, in order to reduce the power dissipated by them in no
signal conditions. (see BP4078 appnotes).
Please note that these supplies may require a minimum load
(10mA) in order to regulate correctly. Any op-amp, or even a
LED will be enough.

https://www.coldamp.com/store/media/pdf/SPS80_datasheet_en.pdf

Quindi suppongo questo caschi proprio a fagiuolo.

Devo però mettere sto benedetto interruttore anche su un pre Pass Aleph, la cui scheda non ha l'alimentazione ausiliaria...
Come fare? Rolling Eyes

Da piero7 Mar 15 Feb 2011 - 23:32

che te frega dell'alimentazione ausiliaria? Una resistenza e ti attacchi all'alimentazione (+ e massa) del pre con una resistenza se questa è maggiore di 12V... Tanto che assorbe un led? Oki

Da albamaiuscola Mer 16 Feb 2011 - 12:41

Consultato Sergio di ColdAmp, mi ha confermato che posso utilizzare l'alimentazione ausiliaria dell'alimentazione per accendere il led.

L'alimentazione ausiliaria ha 3 pin: + / - / GND.

Ha detto di collegare il Pin -12V al pin - del led con l'interposizione di una resitenza da 1Kohm, e il GND con il pin + del led. Così in pratica

pin -12V ____ 1Kohm res ____ pin - led

GND ____ pin + led

Vi torna?

Da HistoireDuSoldat Mer 16 Feb 2011 - 14:32

albamaiuscola ha scritto:Consultato Sergio di ColdAmp, mi ha confermato che posso utilizzare l'alimentazione ausiliaria dell'alimentazione per accendere il led.

L'alimentazione ausiliaria ha 3 pin: + / - / GND.

Ha detto di collegare il Pin -12V al pin - del led con l'interposizione di una resitenza da 1Kohm, e il GND con il pin + del led. Così in pratica

pin -12V ____ 1Kohm res ____ pin - led

GND ____ pin + led

Vi torna?

Sì, così dovresti avere sui 10 mA di corrente sul led o qualcosa di più. Di tutte che cose che dicono su questo interruttore almeno il voltage drop e l'assorbimento in corrente del led potevano darlo Very Happy

Puoi anche provare con 2kΩ se vuoi stare tranquillo, e se è troppo spento la diminuisci.

Da piero7 Mer 16 Feb 2011 - 14:46

albamaiuscola ha scritto:Consultato Sergio di ColdAmp, mi ha confermato che posso utilizzare l'alimentazione ausiliaria dell'alimentazione per accendere il led.

L'alimentazione ausiliaria ha 3 pin: + / - / GND.

Ha detto di collegare il Pin -12V al pin - del led con l'interposizione di una resitenza da 1Kohm, e il GND con il pin + del led. Così in pratica

pin -12V ____ 1Kohm res ____ pin - led

GND ____ pin + led

Vi torna?

http://ledcalculator.net/default.aspx?lang=it-IT

ma basta fare due prove partendo da una resistenza più grande e ti regoli pure le la luminosità, molti led blu son luminosissimi e pure fastidiosi

Da albamaiuscola Mer 16 Feb 2011 - 14:53

Ok, thanks a entrambi Smile
