Re: Test su amplificatori con chip TA2024 TA2020 TA2021

Da Menestrello Ven 25 Feb 2011 - 8:10

Non c'è problema, figurati.
Aspettiamo tranquillamente anche sino a domani Laughing

Da pasgal Ven 25 Feb 2011 - 8:49

Interessante, scrivo questo reply per rimanere agganciato Smile

Da madqwerty Gio 3 Mar 2011 - 22:52

MaurArte ha scritto:Abbiate pazienza ma sto avendo dalle misure strani risultati
Ho deciso di isolare galvanicamente tutta la mia strumentazione e sono in fase approvvigionamento trasformatori separatori di rete.
Ci vorrà qualche giorno in più

mi ero fumato 'sto post Sad

bello bello, facci venire voglia di Rigol Hehe

che immagino non sia alimentabile a batterie (figata Razz

, il pacco batterie costava 10 volte meno della sonda differenziale e permetteva misure più pulite, + isolamento galvanico aggratis..)
ripeterai anche le misure del 1° post, o ritieni che lì non abbia avuto problemi di misura?

Clap

Da MaurArte Lun 14 Mar 2011 - 13:01

Misure su Trends Audio:TA-10.1 con alimentatore switching standard e carico 8Ohm

Potenza max indistorta: 6,3V su 8Ohm pari a 4,96W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Trends10

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Trends10

Distorsione a 6,72V su 8Ohm pari a 5,62W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Trends11

Quadra ad 1Khz: picco su fronte salita residui alta frequenza. buona performance per la classe di amplificatore

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Trends12

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Trends12

Quadra a 20Khz: residui ben visibili prestazione decorosa

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Trends13

Quadra a 50Hz: buona prestazione

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Trends14

Prestazioni discrete, filtro con qualche problema,consigliabile l'icapsulatura delle induttanze di uscita.

Da MaurArte Lun 14 Mar 2011 - 16:04

Misure su Topping TP10 TA2024 alimentatore switching standard 12V e carico 8Ohm

Potenza max indistorta: 6,65V su 8Ohm pari a 5,52W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Toppin10

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Toppin10

Distorsione a 7,06V su 8Ohm pari a 6,16W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Toppin11

Quadra ad 1Khz: Un buon risultato con spurie limitate e nessuna sovraoscillazione Oki

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Toppin12

Quadra a 20Khz: Anche qui un buon risultato

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Toppin13

Quadra a 50Hz: bene! , risultati superiori alla norma

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Toppin15

Filtro efficente e buone prestazioni elettriche per la categoria
Al momento le migliori prestazioni con chip TA2024

Da MaurArte Lun 14 Mar 2011 - 16:37

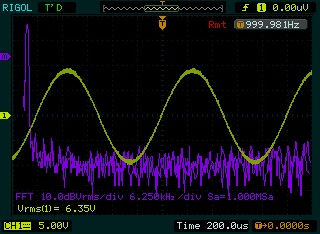

Misure su S.M.S.L. SA-36 TA2024 alimentatore switching standard 12V e carico 8Ohm

Potenza max indistorta: 6,35V su 8Ohm pari a 5,04W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t10

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t10

Distorsione a 6,86V su 8Ohm pari a 5,88W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t11

Quadra ad 1Khz: discreta con sovraoscillazione ma pochi residui ad alta frequenza

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t12

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t12

Quadra a 20Khz: prestazione sufficente con pochi residui ad alta frequenza

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t13

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t13

Quadra a 50Hz: Buona con piccola sovraoscillazione

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t14

Prestazioni nella media

Da MaurArte Lun 14 Mar 2011 - 16:39

Misure su S.M.S.L. SA-36 TA2020 alimentatore switching standard 12V e carico 8Ohm

Potenza max indistorta: 6,15V su 8Ohm pari a 4,72W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t16

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t16

Distorsione a 6,67V su 8Ohm pari a 5,56W

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t17

Quadra ad 1Khz

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t18

Quadra a 20Khz:

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t19

Quadra a 50Hz:

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Smsl_t20

Da MaurArte Lun 14 Mar 2011 - 16:39

Misure su Topping TP21 con TA2021 alimentatore switching standard 12V e carico 8Ohm

Potenza max indistorta

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Tp21_m10

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Tp21_m10

Distorsione

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Tp21_c11

Quadra ad 1Khz

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Tp21_110

Quadra a 20Khz

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Tp21_210

Quadra a 50Hz:

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 Tp21_510

Da MaurArte Lun 14 Mar 2011 - 19:43

Conclusioni:

A presto con i commenti sulle misure

Da piero7 Lun 14 Mar 2011 - 19:54

e il 3020?

Da MaurArte Lun 14 Mar 2011 - 19:56

piero7 ha scritto:e il 3020?

Chi vivrà vedrà...

Da Biagio De Simone Lun 14 Mar 2011 - 20:05

interessante, il dato di potenza dei SMLS 2024 e 2020, con un inaspettato livello superiore per il 2024, quindi alla fine la senzazione di maggior potenza del 2020 è probabilmente da attribuire all' impostazione timbrica dell integrato che privileggia la gamma più bassa Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 29313

Test su amplificatori con chip TA2024 TA2020 TA2021 - Pagina 2 29313

Da madqwerty Lun 14 Mar 2011 - 22:45

bel thread! Smile

visto che è stickato, linko le prove similari che hai fatto per il Dayton DTA-100a Oki

https://www.tforumhifi.com/t15271-dayton-audio-dta-100a-misure-e-test

Da vds Mar 15 Mar 2011 - 18:29

MaurArte ha scritto:Conclusioni:

A presto con i commenti sulle misure

Gran Thread!

Posso chiederti cosa hai utilizzato per simulare il carico dei diffusori?

Una semplice resistenza da 8ohm?

Da MaurArte Mar 15 Mar 2011 - 20:14

vds ha scritto:
MaurArte ha scritto:Conclusioni:

A presto con i commenti sulle misure

Gran Thread!

Posso chiederti cosa hai utilizzato per simulare il carico dei diffusori?

Una semplice resistenza da 8ohm?

E' un carico resistivo da 8Ohm su dissipatore

Da andreac Mer 16 Mar 2011 - 10:26

MaurArte ha scritto:
vds ha scritto:
MaurArte ha scritto:Conclusioni:

A presto con i commenti sulle misure

Gran Thread!

Posso chiederti cosa hai utilizzato per simulare il carico dei diffusori?

Una semplice resistenza da 8ohm?

E' un carico resistivo da 8Ohm su dissipatore

Con un carico capacitivo come si comportano questi amplificatori?

Da thepescator Mer 16 Mar 2011 - 12:18

Mi aggancio per seguire i risvolti Smile

Da MaurArte Mer 16 Mar 2011 - 12:27

Provo ad attaccare un ampli ad un diffusore e vediamo con un carico complesso come va.
Potenza max 1W, non di più

Da giammo Mer 16 Mar 2011 - 15:06

ciao mitico mauri. sei sempre il numero 1 Cool

volevo sapere se il topping tp10 che hai provato è il mark 4 che ora vendono sulla baia, tipo questo http://cgi.ebay.it/Topping-TP10-Mark4-Class-T-TA2024-Digital-Amplifier-Amp-/180636357863?pt=UK_AudioTVElectronics_HomeAudioHiFi_Amplifiers&hash=item2a0ec414e7
Se è lui sarei proprio curioso di provarlo con le mie BLH Fostex 103, dici che merita? come prezzo è veramente spettacolare! consigli l'acquisto via regno unito? grazie mille e a presto con le ultime news tecniche! Smile

Da madqwerty Mer 16 Mar 2011 - 15:27

MaurArte ha scritto:
Provo ad attaccare un ampli ad un diffusore

Potenza max 1W, non di più

seguro, non vogliamo tu venga arrestato per disturbo della quiete pubblica,
o che perda l'udito Shocked

perlomeno non prima della fine delle prove Laughing

(facendo prove simili ci si rende conto dell'enormità rappresentata da 1W di potenza musicale continua Razz

)

Da Parolaio Lun 28 Mar 2011 - 23:29

giammo ha scritto:ciao mitico mauri. sei sempre il numero 1 volevo sapere se il topping tp10 che hai provato è il mark 4 che ora vendono sulla baia, tipo questo http://cgi.ebay.it/Topping-TP10-Mark4-Class-T-TA2024-Digital-Amplifier-Amp-/180636357863?pt=UK_AudioTVElectronics_HomeAudioHiFi_Amplifiers&hash=item2a0ec414e7
Se è lui sarei proprio curioso di provarlo con le mie BLH Fostex 103, dici che merita? come prezzo è veramente spettacolare! consigli l'acquisto via regno unito? grazie mille e a presto con le ultime news tecniche!

si riferisce al mark 2 come scritto nel primo post Laughing

MaurArte ha scritto:Sto facendo dei test su 5 amplificatori in classe T:
Trends Audio TA10.1 chip TA2024
Topping TP-10 MKII chip TA2024
S.M.S.L. SA36 chip TA2024
S.M.S.L. SA36 chip TA2020
Topping TP21 chip TA2021

Da antigen Lun 28 Mar 2011 - 23:36

Conclusione, alla fine tutti erogano più o meno la stessa potenza? Mi pare di capire di si, anche se sulla carta il TA2024 sarebbe il più "debole"

Da Switters Mar 29 Mar 2011 - 1:10

Sì antigen, alimentati a 12V erogano più o meno tutti la stessa potenza. Però, come ha già scritto qualcuno rispondendoti in un altro thread, il 2021 (e credo anche il 2020) se alimentati a 13,5V (e forse sopportano anche qualcosa in più) dovrebbero avere un po' più di potenza.

Capisco l'incertezza della scelta, anch'io ci ho messo un mese o due a scegliere cosa prendere, tempo passato a cercare informazioni leggendo il forum, poi ho deciso di prendere quello più economico che ho trovato e il pincellone Very Happy

Ripeto, capisco l'incertezza della scelta, però se si continua per diversi giorni a fare più o meno le stesse domande in diversi thread si rischia di farne troppe e di non ricevere più risposte.
Scegline uno... tanto non ne esiste uno "perfetto", e se esiste non lo trovi al primo colpo. E se lo trovi non puoi sapere che lo è se non lo confronti con gli altri Very Happy

E anche quando lo trovi poi puoi sempre migliorarlo cambiando, togliendo e aggiungendo condensatori ecc... Smile

Da Alfredo Di Pietro Lun 22 Ago 2011 - 17:38

Ciao Maurizio, come mai le sinusoidi nella misurazione del TA 10.1 sono più ampie degli altri modelli (mi riferisco ai grafici che hai pubblicato all'inizio)?

Hai per caso affiancato alle prove strumentali anche dei test d'ascolto?

Dovremmo allora dedurre che la miglior implementazione del TA2024, tra quelle Under Test, sia il Topping?

Da MaurArte Lun 22 Ago 2011 - 20:33

Le sinusoidi del Trends sono più ampie perche presenta più spurie in uscita dopo il filtro
Probabilmente le bobine in aria irradiano RF che viene riamplificata
Sto provando delle bobine in aria schermate ed incapsulate per limitare il problema.
Il fatto che abbia più residui in uscita non implica che suoni male. Le misure non bastano a definire il suono di un amplificatore.
