AIUTO per vaschetta VDE filtrata con fusibile

Da diechirico Gio 8 Gen - 8:31

siccome a breve inizierò a realizzare una nova ciabatta filtrata (devo ridurre le dimensioni della precedente), sto facendo la conta dei componenti che ho già in casa.
fra le varie cose ho ritrovato una vaschetta VDE recuperata da un vecchio spettrometro (realizzato completamente in Germania, costo circa 20.000eu).
a questo punto, chiederei ai grandi saggi (Maurarte e Pince in testa, senza offesa per gli altri):

così a occhio vale la pena recuperarla?
il filtro ad H è simile a quelli commerciali delle attuali prese?
se la risposta è sì alle precedenti domande, mi dite per favore come collegare tutti i fili? ne escono troppi dalla vaschetta del fusibile e non mi raccapezzo più...

ecco le foto:
AIUTO per vaschetta VDE filtrata con fusibile Img_1410

AIUTO per vaschetta VDE filtrata con fusibile Img_1410

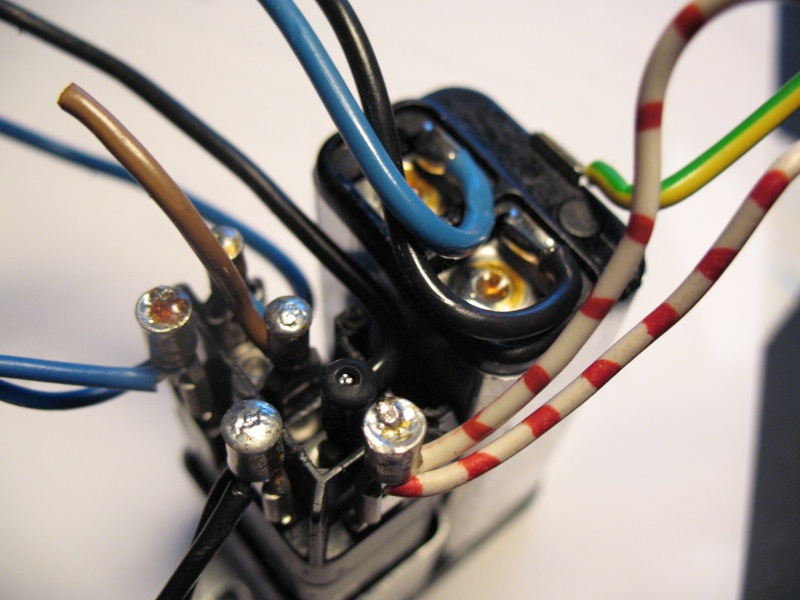

AIUTO per vaschetta VDE filtrata con fusibile Img_1411

AIUTO per vaschetta VDE filtrata con fusibile Img_1412

AIUTO per vaschetta VDE filtrata con fusibile Img_1413

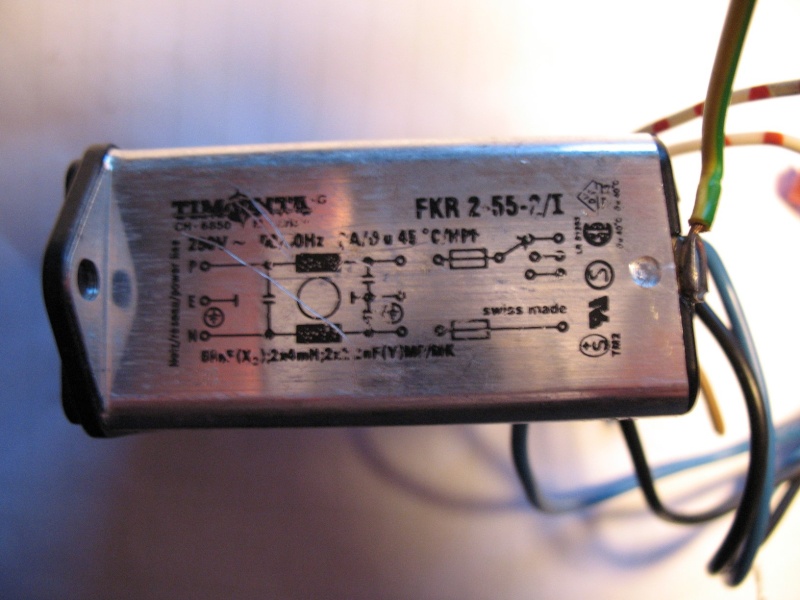

AIUTO per vaschetta VDE filtrata con fusibile Img_1414

AIUTO per vaschetta VDE filtrata con fusibile Img_1415

Grazie mille in anticipo!
Diego

Da MaurArte Gio 8 Gen - 8:54

Dottò usa 2 di queste, una per le sorgenti ed una per l'amplificazione.
http://www.electronic.it/product/18496/Filtro-rete-250V-20A.asp
Lascia sempre una presa nella ciabatta non filtrata e vedi se l'amplificatore suona meglio filtrato o free.
Quella che hai non la utilizzerei (la conosco piuttosto bene). Non fa danni ma è poco efficente.

Da diechirico Gio 8 Gen - 9:22

grazie mille, carissimo!
secondo te questo negozio spedisce anche per ordini così piccoli?
se tu ne hai qualcuno che ti avanza, magari me lo vendi tu... Smile

grazie ancora!!

Da Fabio Gio 8 Gen - 10:22

Se può esserti di aiuto qui il datasheet della serie rkf con doppio fusibile e selettore di tensione:
http://www.schurter.ch/pdf/english/typ_kfc.pdf

Da b.olivaw Gio 8 Gen - 10:28

MaurArte ha scritto:Dottò usa 2 di queste, una per le sorgenti ed una per l'amplificazione.
http://www.electronic.it/product/18496/Filtro-rete-250V-20A.asp
Lascia sempre una presa nella ciabatta non filtrata e vedi se l'amplificatore suona meglio filtrato o free.
Quella che hai non la utilizzerei (la conosco piuttosto bene). Non fa danni ma è poco efficente.

Ciao Maurizio, posteresti una schema di collegamento?

ps cosa ne pensi di questo suggerimento?
"Place a small Class X1 rated capacitor (around 0.1 uF /275 volts is fine) across the switch contacts. This will help protect the contacts from arcing and also stop them from making a noise when the switch is operated. This is optional but recommended"
http://myweb.tiscali.co.uk/nuukspot/decdun/gainclone_psu.html
