Progettare casse mini-line-array (P.A.).... help ...

Da enriko Gio 31 Mar 2011 - 18:47

Ciao ragazzi sono enrico, sono nuovo di qui...e ho bisogno di qualche anima pia che mi aiuti nella mia impresa...

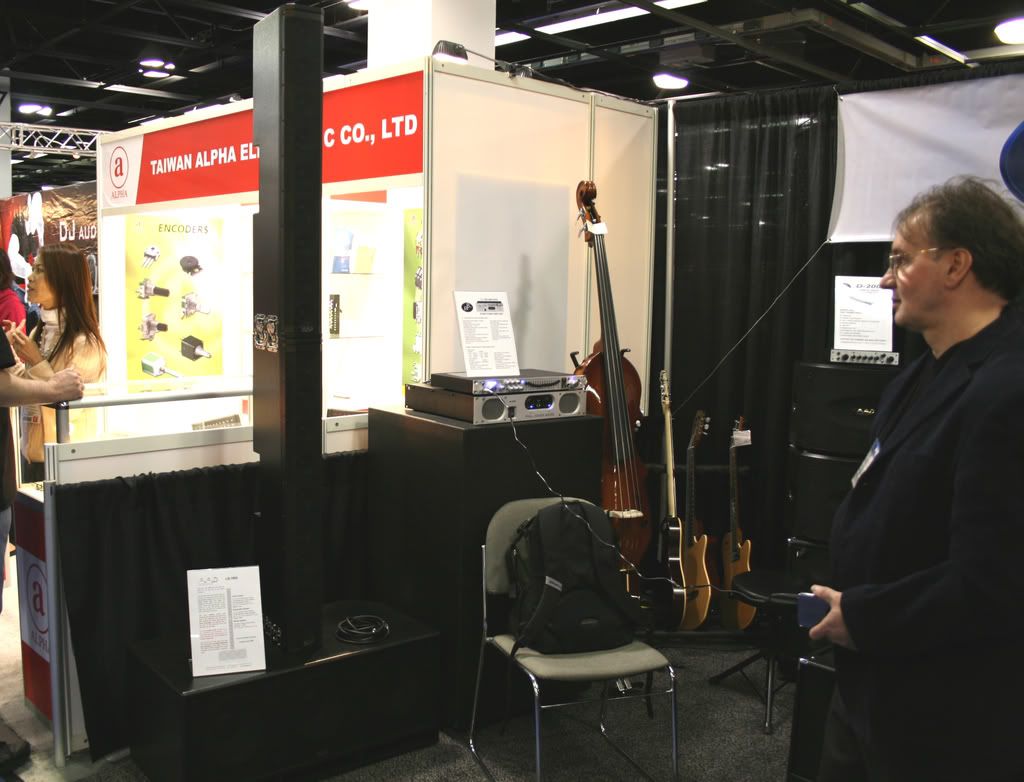

allora l'intenzione che ho e' quella di progettare e poi costruire un impianto mini line array, per capirci meglio una cosa molto simile a questa delle foto qui sotto
Progettare casse mini-line-array (P.A.).... help ... IMG_5404

Progettare casse mini-line-array (P.A.).... help ... IMG_5404

Progettare casse mini-line-array (P.A.).... help ... IMG_5409

Il mio problema e' che fino ad ora ho sempre costruito diffusori (PA) seguendo al mm le istruzioni di progetti delle case costruttrici..
Ora queste le devo progettare io, la mia intenzione e' di creare due colonnette con 12 woofer da 4" per lato, una volta progettate queste definire la parte per le frequenze basse.
Il 4" e' un sps, "full range" in fibra di carbonio a 16 0hm, dovrebbe stare sui 60-70 watt-,per chi mi volesse aiutare uppero le specifiche(pdf)
Allora l'idea e di utilizzare la cassa chiusa, ma non essendo io pratico...dovrei capire il litraggio della cassa...e come costruire un crossover adeguato...e tutto il resto ehheeheheheheh.........mi aiutate?
Laughing

Da wasky Gio 31 Mar 2011 - 20:12

E perchè non usare dei Neo 8 e Neo 3 che avrebbero + senso in un progetto del genere ?

http://www.bgcorp.com/planar-magnetic.html

http://www.epiguren.com/forum/viewtopic.php?f=9&t=2072

Da enriko Ven 1 Apr 2011 - 0:35

Guarda in realta' perche ho un ottima reperibilita' e soprattutto un ottimo prezzo su questo componente...e comunque devo contenere i costi...quindi vorrei "cucire" il diffusore a misura di questi wooferini..in quanto sono abbastanza buoni(anche se non recentissimi, sono del 2002..)

Da enriko Ven 1 Apr 2011 - 0:36

ora vedo se riesco a postare il pdf con le specifiche...

Da enriko Ven 1 Apr 2011 - 0:45

Progettare casse mini-line-array (P.A.).... help ... St042_10

e mo?

Da enriko Ven 1 Apr 2011 - 15:56

Ora qualche anima pia che in base a queste informazioni mi spiega come cominciare a progettare il mobile??? Please

non riesco a capire come calcolare il litraggio ad esempio.....qualche idea??

Da alessi89 Ven 1 Apr 2011 - 17:05

prova con un programma di simulazione tipo Bass reperibile qua:

http://lnx.mariohifi.it/download/bass-pc

oppure ce ne sono una caterba i giro, fai qualche ricerchina su google, io l' ho simulato con BassBox velocemente, i dati che mi da in automatico per un solo AP sono:

Caricamento bass reflex;
VOLUME: 3.99 litri (c.a 4)
ACCORDO: dia: 30mm x 90mm
F-3dB: 66Hz
